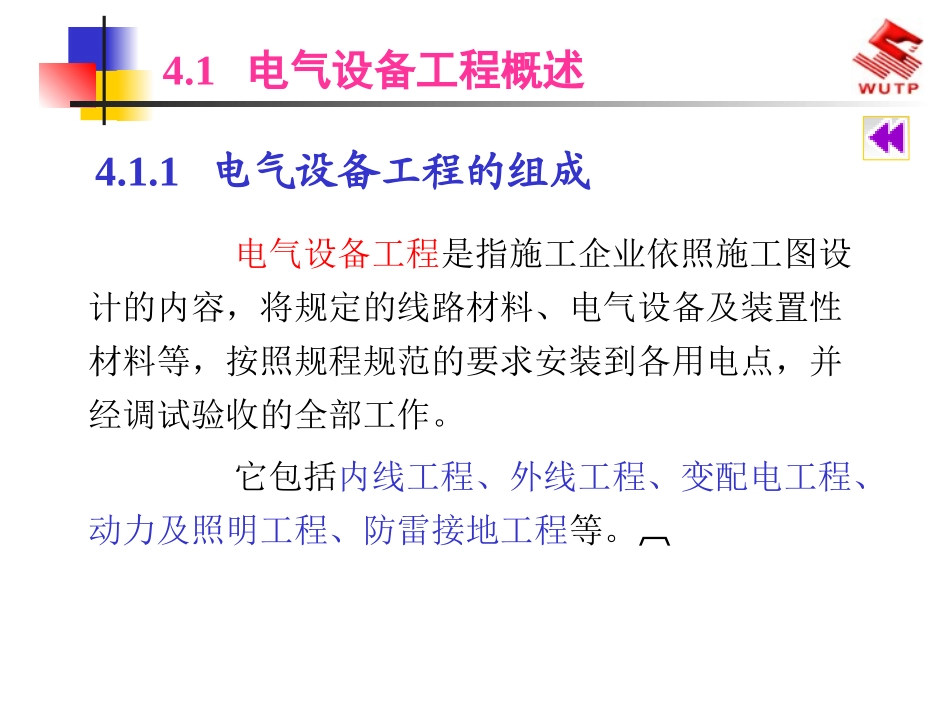

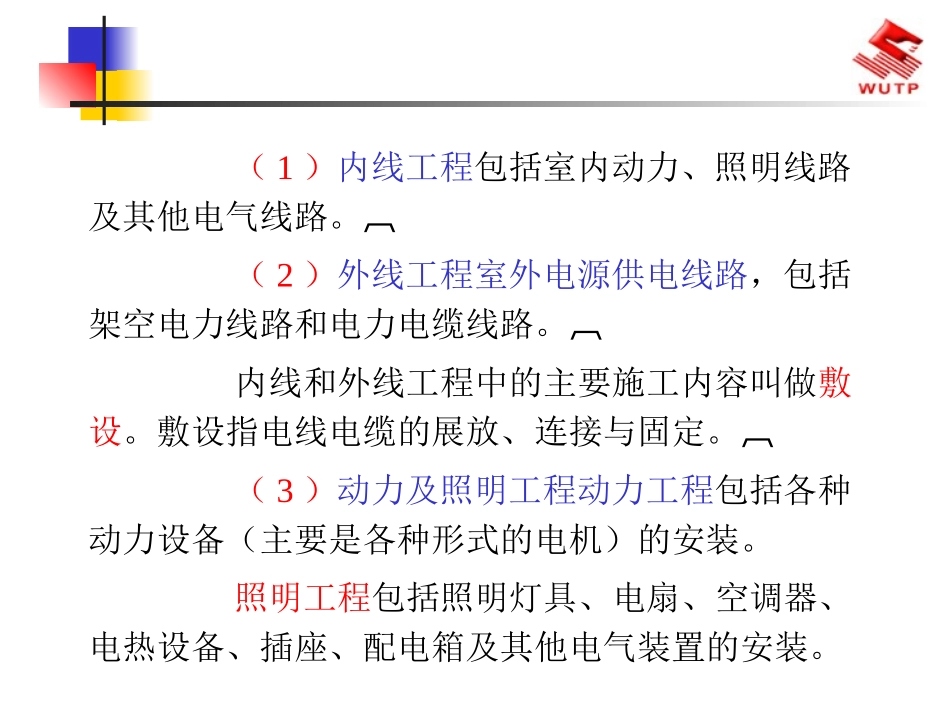

4电气设备工程预算本章内容4.1电气设备工程概述4.2室内电气施工图的识读4.3电气工程量计算及定额应用4.4室内电气照明工程施工图预算编制实例4.1电气设备工程概述电气设备工程是指施工企业依照施工图设计的内容，将规定的线路材料、电气设备及装置性材料等，按照规程规范的要求安装到各用电点，并经调试验收的全部工作。它包括内线工程、外线工程、变配电工程、动力及照明工程、防雷接地工程等。4.1.1电气设备工程的组成（1）内线工程包括室内动力、照明线路及其他电气线路。（2）外线工程室外电源供电线路，包括架空电力线路和电力电缆线路。内线和外线工程中的主要施工内容叫做敷设。敷设指电线电缆的展放、连接与固定。（3）动力及照明工程动力工程包括各种动力设备（主要是各种形式的电机）的安装。照明工程包括照明灯具、电扇、空调器、电热设备、插座、配电箱及其他电气装置的安装。动力工程的主要施工内容是设备安装，对电气设备进行就位、调平、找正、固定与接线、接地等。（4）变配电工程由变压器、高低压配电装置、继电保护与电气计量等二次设备和二次接线构成的室内外变电所（站、室）。（5）防雷工程建筑物和电气装置的防雷设施。（6）电气接地工程各种电气装置的保护接地、工作接地、防静电接地装置等。①进户装置。②配电箱（盘）。③配管配线。④灯具。⑤开关、插座。⑥防雷接地。变配电工程是对变、配电系统中的变配电设备进行检查、安装的施工过程。变配电设备是变电设备和配备设备的总称，其主要作用是变换电压和分配电能，由变压器、断路器、开关、互感器、电抗器、电容器，以及高、低压配电柜等组成。变配电设备安装分室内、室外和杆上三种，一般均安装在室内（变电所或变电站）。4.1.2电器设备安装工程简介4.1.2.1变配电工程（1）变压器安装①变压器搬运方式：单件重量在10t以内的变压器一般采用汽车和吊车进行搬运。②变压器检查：一般采用汽车吊或链式起重机作吊芯、吊罩检查。③变压器干燥：变压器干燥时间的长短，取决于变压器受潮程度以及选择的干燥工艺。变压器的干燥方法有短路干燥和涡流干燥等。（2）断路器、隔离开关、负荷开关、电抗器、电容器、高压配电柜等的搬运、安装一般采用机械施工。（1）母线在电流较大的场所采用，分为硬母线和软母线两种。硬母线又称为汇流排，软母线又包括组合母线。母线按照材质可分为铜母线、铝母线、钢母线三种。母线按形状可分为带形、槽型、封闭插接及重型几种。4.1.2.2母线、绝缘子（2）绝缘子主要作用是绝缘和固定母线和导线。可以分为户内和户外两种，以及悬串式绝缘子。户内绝缘子有1~4孔，户外绝缘子为1孔、2孔和4孔。绝缘子一般安装在高、低压开关柜上，母线桥上，墙或支架上。①低压针式绝缘子。在500V以下架空线路作绝缘和固定导线用。②低压蝶式瓷绝缘子。用于500V以下架空线路的终端、耐张、转角杆，作为绝缘和固定导线。③接线端子（线鼻子）。有铜质和铝质两种。电气控制设备主要是低压盘（屏）、柜、箱的安装，以及各式开关、低压电气器具、盘柜、配线、接线端子等动力和照明工程常用的控制设备与低压电器的安装。其中配电箱（盘）根据用途不同可分为电力配电箱（盘）和照明配电箱（盘）两种。根据安装方式可分为明装（悬挂式）和暗装（嵌入式），以及半明半暗装等。根据制作材质可分为铁制、木制及塑料制品，现场运用较多的是铁制配电箱。4.1.2.3控制设备与低压电器配电箱（盘）按产品划分有定型产品（标准配电箱、盘）、非定型成套配电箱（非标准配电箱、盘）及现场制作组装的配电箱（盘）。标准配电箱（盘）是由工厂成套生产组装的；非标准配电箱（盘）是根据设计或实际需要订制或自行制作。如果设计为非标准配电箱（盘），一般需要用设计的配电系统图到工厂加工订做。（1）电力配电箱电力配电箱过去被称为动力配电箱，由于后一种名称不太确切，所以在新编制的各种国家标准和规范中，统一称为电力配电箱。电力配电箱型号很多，XL—3型、XL—4型、XL—10型、XL—11型、XL—12型、XL—14型和XL—15型均属于老产品，目前仍在继续生产...
