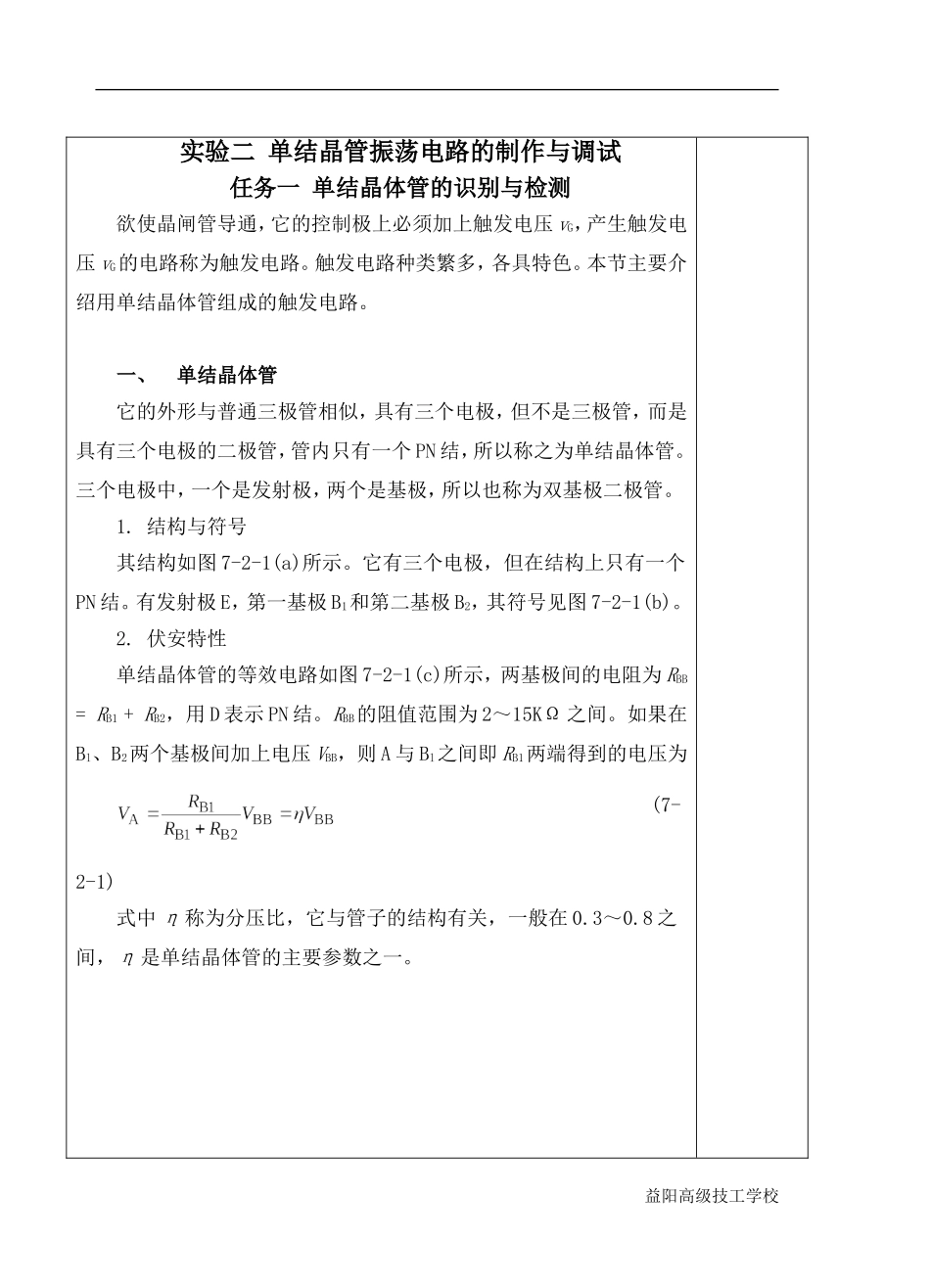

湖南省技工学校理论教学教案教师姓名：学科变频调速执行记录日期星期检查签字班级节次课题单结晶体管的识别与检测课的类型实验教学目的了解单结晶体管及触发电路的工作原理。教学重点单结晶体管的识别与检测。教学难点单结晶体管及触发电路的工作原理。主要教学方法演示，示范，讲授。教具挂图BT33、电阻、电容、万用表、电烙铁等。教学环节时间分配1、组织教学时间23、讲授新课时间702、复习导入时间84、归纳小结时间55、作业布置时间5注：教案首页，教案用纸由学校另行准备湖南省劳动厅编制教学后记注：教案首页，教案用纸由学校另行准备湖南省劳动厅编制实验二单结晶管振荡电路的制作与调试任务一单结晶体管的识别与检测欲使晶闸管导通，它的控制极上必须加上触发电压vG，产生触发电压vG的电路称为触发电路。触发电路种类繁多，各具特色。本节主要介绍用单结晶体管组成的触发电路。一、单结晶体管它的外形与普通三极管相似，具有三个电极，但不是三极管，而是具有三个电极的二极管，管内只有一个PN结，所以称之为单结晶体管。三个电极中，一个是发射极，两个是基极，所以也称为双基极二极管。1.结构与符号其结构如图7-2-1(a)所示。它有三个电极，但在结构上只有一个PN结。有发射极E，第一基极B1和第二基极B2，其符号见图7-2-1(b)。2.伏安特性单结晶体管的等效电路如图7-2-1(c)所示，两基极间的电阻为RBB=RB1+RB2，用D表示PN结。RBB的阻值范围为2～15KΩ之间。如果在Bl、B2两个基极间加上电压VBB，则A与Bl之间即RB1两端得到的电压为(7-2-1)式中η称为分压比，它与管子的结构有关，一般在0.3～0.8之间，η是单结晶体管的主要参数之一。益阳高级技工学校(a)结构示意图(b)符号(c)结构等效电路图7-2-1单结晶体管单结晶体管的伏安特性是指它的发射极电压VE与流入发射极电流IE之间的关系。图7-2-1(a)是测量伏安特性的实验电路，在B2、Bl间加上固定电源EB，获得正向电压VBB并将可调直流电源EE通过限流电阻RE接在E和Bl之间。（a）测试电路(b)伏安特性图7-2-2单结晶体管伏安特性当外加电压VE<ηVBB+VD时(VD为PN结正向压降)，PN结承受反向电压而截止，故发射极回路只有微安级的反向电流，单结晶体管子处于截止区，如图7-2-2(b)的aP段所示。在VE=ηVBB+VD时，对应于图7-2-2(b)中的P点，该点的电压和电益阳高级技工学校EB2EPN结B1NPEB1B2VDARB1RB2B1B2EDVBBIEVEBTEBREEEEB1B2mAV截止区负阻区饱和区VPPVIEIVVVaIP流分别称为峰点电压VP和峰点电流IP。由于PN结承受了正向电压而导通，此后RB1急剧减小，VE随之下降，IE迅速增大，单结晶体管呈现负阻特性，负阻区如图7-2-2(b)中的PV段所示。V点的电压和电流分别称为谷点电压VV和谷点电流IV。过了谷点以后，IE继续增大，VE略有上升，但变化不大，此时单结晶体管进入饱状态，图中对应于谷点V以右的特性，称为饱和区。当发射极电压减小到VE
