电气设备巡视VIP免费

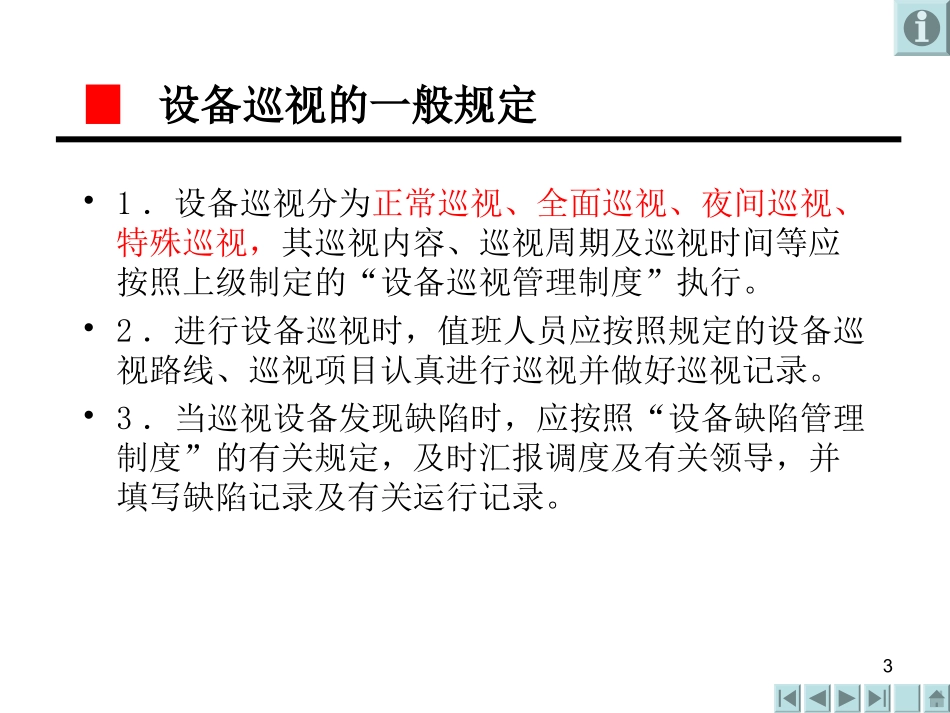

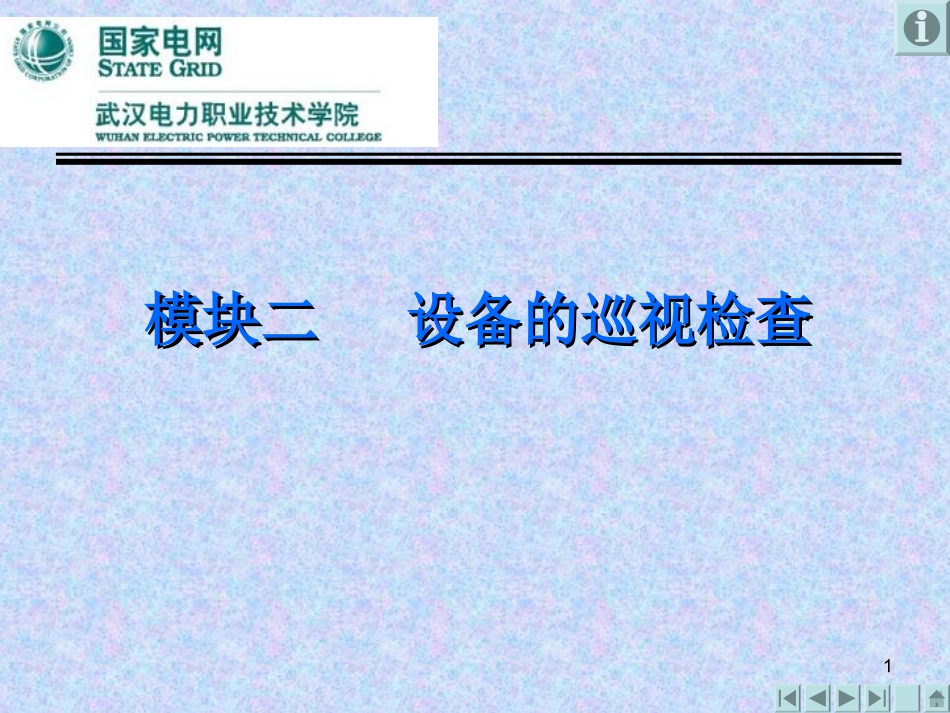

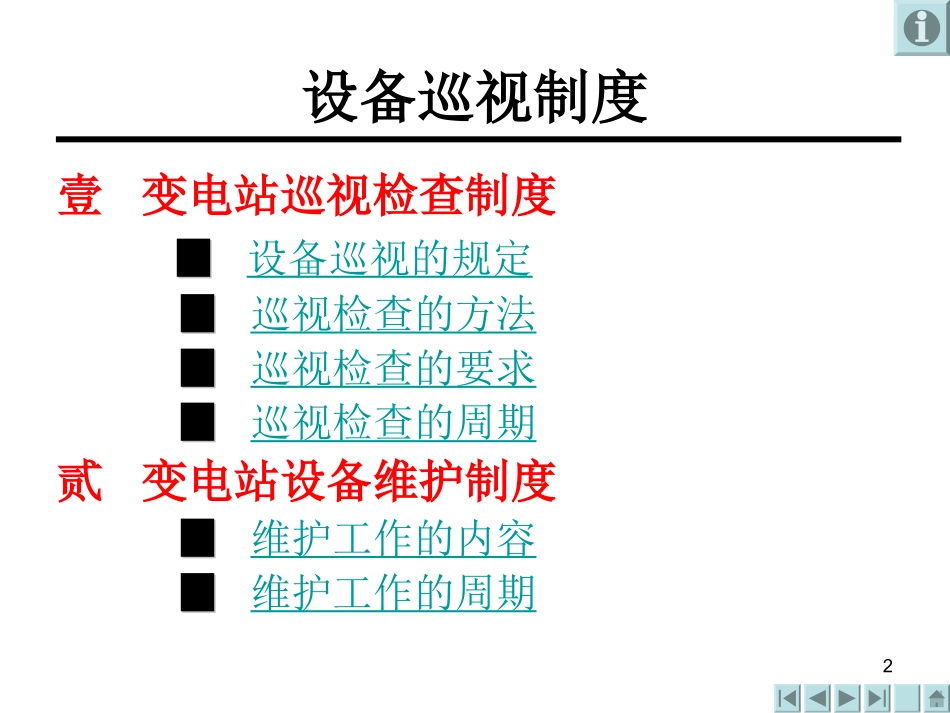

1模块二设备的巡视检查模块二设备的巡视检查2壹变电站巡视检查制度▉▉设备巡视的规定▉▉巡视检查的方法▉▉巡视检查的要求▉▉巡视检查的周期贰变电站设备维护制度▉▉维护工作的内容▉▉维护工作的周期设备巡视制度3•1．设备巡视分为正常巡视、全面巡视、夜间巡视、特殊巡视，其巡视内容、巡视周期及巡视时间等应按照上级制定的“设备巡视管理制度”执行。•2．进行设备巡视时，值班人员应按照规定的设备巡视路线、巡视项目认真进行巡视并做好巡视记录。•3．当巡视设备发现缺陷时，应按照“设备缺陷管理制度”的有关规定，及时汇报调度及有关领导，并填写缺陷记录及有关运行记录。▉设备巡视的一般规定4•4．值班人员除按时进行正常的巡视工作外，在系统、设备、气候等有变化的情况下，值班负责人应及时安排特巡工作。•5．若巡视中遇有特殊情况，巡视人员应立即停止巡视，待处理完成后，再继续巡视。•6．各级变电运行管理人员应按照有关规定，定期对变电站设备进行监督性巡视检查。▉设备巡视的一般规定5•1．经本单位批准允许单独巡视高压设备的人员巡视高压设备时，不得进行其他工作，不得移开或越过遮栏。•2．雷雨天气，需要巡视室外高压设备时，应穿绝缘靴，并不得靠近避雷器和避雷针。•3．火灾、地震、台风、洪水等灾害发生时，如要对设备进行巡视时，应得到设备运行管理单位有关领导批准，巡视人员应与派出部门之间保持通讯联络。▉高压设备巡视规定6•4．高压设备发生接地时，室内不得接近故障点4m以内，室外不得接近故障点8m以内。进入上述范围人员必须穿绝缘靴，接触设备的外壳和构架时，应戴绝缘手套。•5．进入SF6高压室、配电室巡视时，入口处若无SF6气体含量显示器，必须通风15分钟后，并用检漏仪测量SF6气体含量合格。尽量避免一人进入SF6高压室、配电室进行巡视。•6．巡视配电装置，进出高压室，必须随手关门。▉高压设备巡视规定7•1．眼看。观察设备漆色变化、金属光泽、充油设备油色变化，设备的裂纹、破损、污秽等。•2．耳听。通过高压设备运行时声音的高低、节奏、声色的变化，判断设备的运行情况。•3．鼻嗅。如绝缘烧损的焦糊味。•4.用手触试。必须分清可以触摸的接线和部位。•5.使用仪器检查。如红外线测试仪。▉设备巡视的方法8▉巡视检查的要求1.值班人员巡视时必须携带记录本，按规定路线检查，防止漏查设备。巡视前应了解站内设备情况，以便有重点地进行检查。2.在设备检查中要做到四细，即细看、细听、细嗅、细摸（指不带电设备外壳），防止漏查设备缺陷。3.对查出的缺陷和异常情况，在现场作好记录，并及时汇报。4.巡视时遇到有严重威胁人身和设备安全的情况，应按事故处理的有关规定进行处理。5.检查巡视人员要做到五不准：不准做与巡视无关的工作;不准观望巡视范围以外的外景;不准交谈与巡视无关的内容;不准嬉笑打闹;不准移开或越过遮栏。9▉巡视检查的周期1.主变压器、并联电抗器每4小时一次。2.调相机及其冷泵、油泵、油箱、水箱每2小时一次。3.控制室设备、操作过的设备、带有重要缺陷的设备,交接班时要检查。4.变电站所有设备每24小时检查3次。5.每周一次关灯巡视检查导线接点及绝缘子。6.每天检查、测量蓄电池温度、密度、电压。7.每星期试验一次重合闸装置，测一次母差不平衡电流值，每天试验1次高频通道。8.断电保护二次连接片每月核对一次。10运行值班人员除正常运行工作外，还应根据实际情况进行定期运行维护工作，并制定变电站定期维护周期表。运行维护工作包括：（1）设备的定期打扫；（2）交直流熔丝的定期检查；（3）设备信号的检查更换；（4）带电测温（红外线测温仪)；（5）设备标志的检查更换、修改；（6）保安用具的整修；（7）防小动物堵洞；（8）直流蓄电池的日常检测；（9）设备和室门锁防锈维护。▉维护工作的内容11变电站定期维护周期表的制定应结合本地区气象、环境、设备情况、运行规律等因素，并制定月、季、年维护计划。运行维护的方式可根据现场实际进行。例如，设备的清扫工作，高压设备可采取停电时用水冲洗绝缘子的方式（用高压水冲洗）。另外，运行人员还应定期检查所内排水、供水系统；采...
