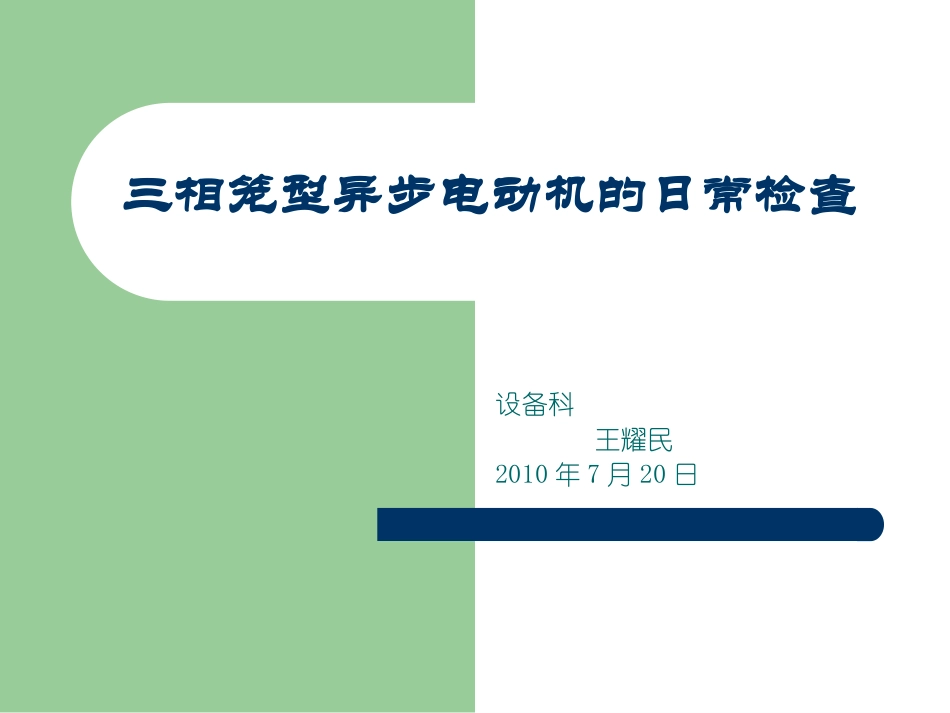

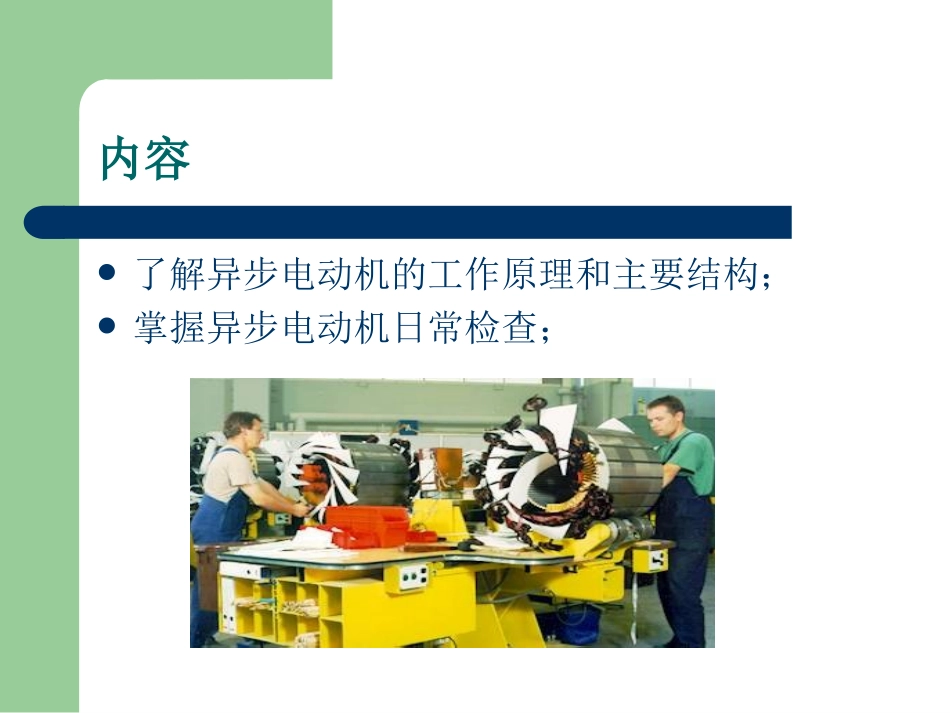

三相笼型异步电动机的日常检查设备科王耀民2010年7月20日目的避免设备过早损坏，确保最优化运行和最小化不定期停工；内容了解异步电动机的工作原理和主要结构；掌握异步电动机日常检查；电机的分类按能量的转换方式按供电电源相数按供电电压的不同按转子绕组型式a)发电机b)电动机a)单相电机b)三相电机a)安全电压电机36Vb)低压电机220-1200Vc)中压电机1200-6000Vd)高压电机6000V以上a)鼠笼式电机b)绕线式转子电机异步电动机型号识别：例如:例:IP55第1位特征数为5:表示防尘电机含义:能防止触及或接近壳内带电或转动部件进尘量不足以影响电机的正常运行；第2位特征数为5:表示防喷水电机含义:承受任何方向的喷水应无有害影响电机的正常运行；异步电动机的型号说明工作原理利用电磁感应原理,交变的三相电流通过电机的定子绕组后,在电机定子内部产生旋转的气隙磁场并在转子导条中产生感应电流,带电流的转子导条与旋转磁场相互作用产生电磁转距,带动电机转动,从而实现电能向机械能的转换；异步电动机结构异步电机的主要部件是静止的定子和旋转的转子，定子和转子之间是气隙。此外还有端盖、轴承、风扇等部件；异步电动机的结构图冷却系统机壳防腐保护密封轴承润滑接线盒吊装环异步电机的日常检查定期对电机进行检查,每年至少检查一次。检查的频率取决于如环境空气湿度等的当地气候条件（珠海可每半年全面检查一次）；异步电机的日常检查—清洁通风保持电机清洁，并确保空气自然流通。如果在灰/粉尘（如原料间）过多的环境中使用电机，则必须定期检查和清洁通风系统（如每个季度）；异步电机的日常检查—温升电动机机身的温度。根据电动机绝缘等级，绕组温度有不同的上限；绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105120130155180绕组温升限值（K）607580100125性能参考温度（℃）8095100120145一般Y系列电动机绝缘等级为E级绝缘；符合EFF2电动机绝缘等级为B级或F级；通常从电机表面所测温度加上10ºC减去环境温度即温升；异步电机的日常检查—同心度检查电机轴中心线与联轴器负载中心线重合并与旋转负载同心；异步电机的日常检查—轴封、安装检查轴密封件的情况，必要时更换密封件；检查连接件以及安装和组装螺栓的情况；异步电机的日常检查—轴承通过监听是否存在不正常的噪音、振动测量、轴承温度测量来检查轴承情况。当即将达到计算的轴承额定寿命时，应尤其注意；检查轴承的温度(滚动轴承的上限温度为90℃)；异步电机的日常检查—轴承更换新轴承应用汽油或酒精清洗净,可采用烘箱、感应加热等方式将轴承加热到120℃，然后套在转轴的轴承档位，自然冷却至室即可；异步电机的日常检查—接线盒检查防止物料泄漏进入电动机内部；容易忽视的是室内安装电动机的接线盒，认为不会进入液体物料而没有进行密封，从而导致固体物料进入损坏电动机；检查裸露导电体的爬电体距离（最小空气隙）是否达到要求；异步电机的日常检查—接线注；1、星三角启动电机除外；2、电动机壳体必须妥善而牢固地接地；异步电机的日常检查—电压、电流检查电源是否合乎要求，当电压波动超出额定值+10%及-5%，应改善电源条件；检查在电压平衡的情况下，电流的平衡情况；检查电动机附属启动和保护设备是否完好；异步电机的日常检查—绝缘检查相-相绝缘（层间绝缘）、各相与地绝缘以及三相绕组直流电阻值（差值不能大于5%）；冷态下,相与相、相与地绝缘电阻值一般要大于1兆欧为合格，最低不能小于0.5兆欧（采用机械或数字式兆欧表测量）；结束谢谢大家
