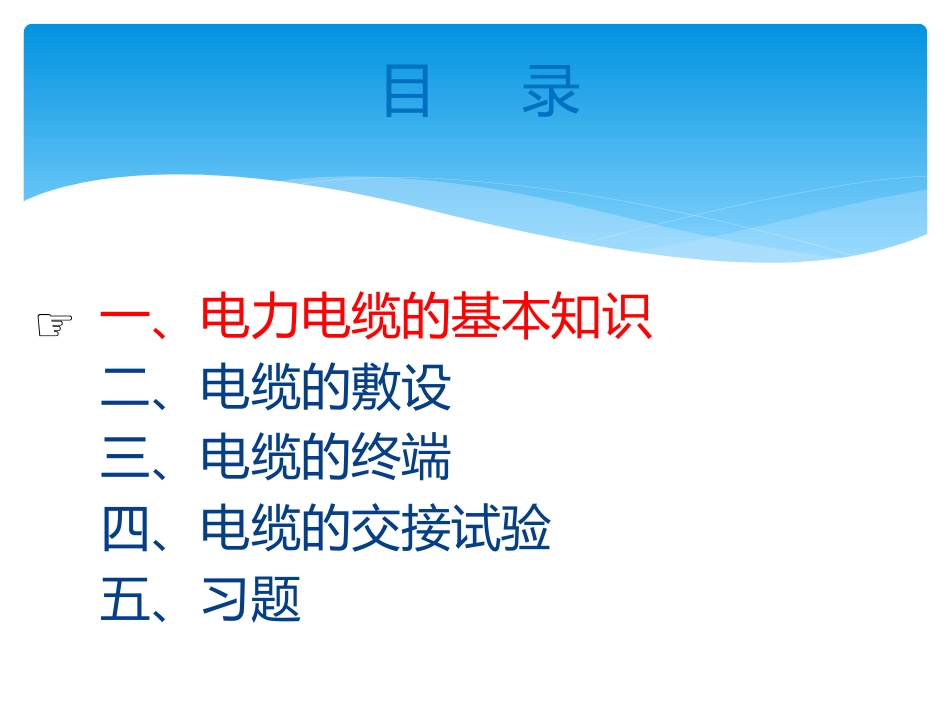

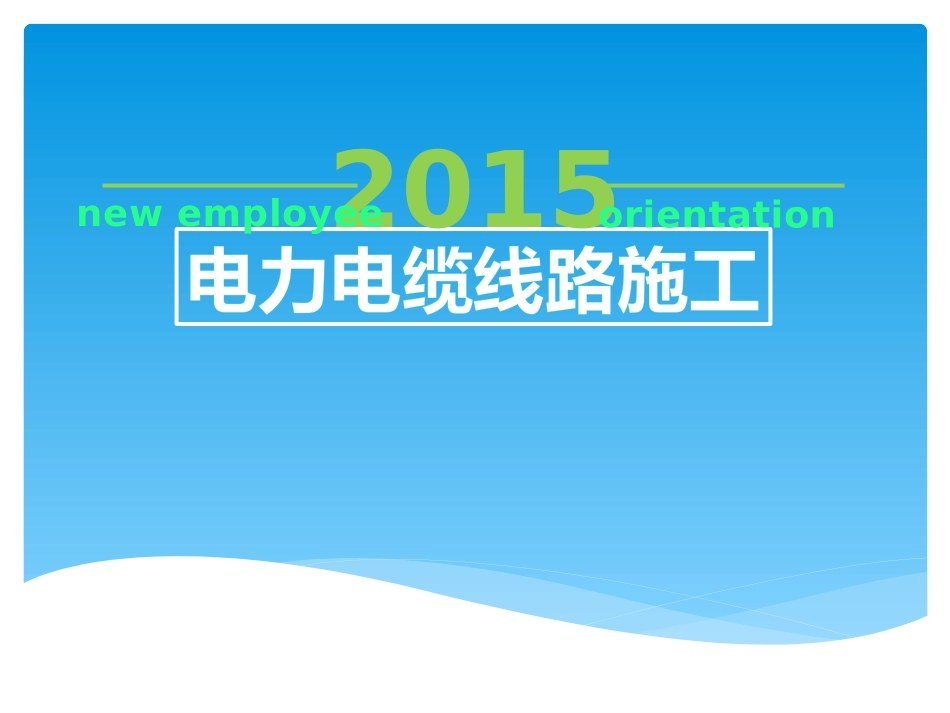

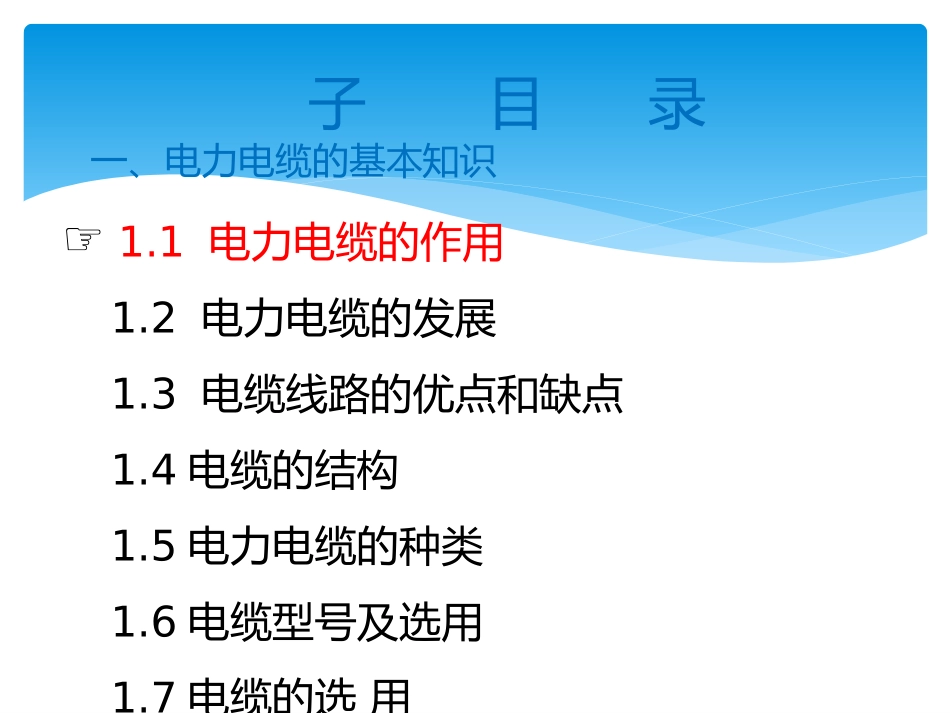

电力电缆线路施工2015newemployeeorientation一、电力电缆的基本知识二、电缆的敷设三、电缆的终端四、电缆的交接试验五、习题目录☞子目录一、电力电缆的基本知识1.1电力电缆的作用1.2电力电缆的发展1.3电缆线路的优点和缺点1.4电缆的结构1.5电力电缆的种类1.6电缆型号及选用1.7电缆的选用☞电力电缆线路是传输和分配电能的一种特殊电力线路，它可以直接埋在地下及敷设在电缆沟、电缆隧道中，也可以敷设在水中或海底。与架空线路相比，虽然具有投资多、敷设麻烦、维修困难、难于发现和排除故障等缺点，但它具有防潮、防腐、放损伤、运行可靠、不占地面、不妨碍观瞻等优点，所以应用广泛。特别是在有腐蚀性气体和易燃、易爆的场所及不宜架设架空线路的场所（如城市中），只能敷设电缆线路。1.1电缆在电网中的作用：1.1电缆在电网中的作用：电力电缆敷设在地下、室内、沟道、隧道、井内，不需用杆塔架设，整齐美观，占地少，不会对市容、厂容造成影响。电缆供电受自然环境的影响小。电缆供电传输性能稳定，可靠性高，人不易接触，即使发生故障，也不易造成对人身的伤害，供电安全性高。电力电缆的电容大，可提高供电系统的功率因数。子目录一、电力电缆的基本知识1.1电力电缆的作用1.2电力电缆的发展1.3电缆线路的优点和缺点1.4电缆的结构1.5电力电缆的种类1.6电缆型号及选用1.7电缆的选用☞1.2电力电缆的发展20～30年代低压橡胶电缆51年～56年油浸纸绝缘电缆60中～70年代初高压充油电缆60末～70年代初6～35kV交联聚乙烯绝缘电力电缆90年代以后交联聚乙烯绝缘电力电缆子目录一、电力电缆的基本知识1.1电力电缆的作用1.2电力电缆的发展1.3电缆线路的优点和缺点1.4电缆的结构1.5电力电缆的种类1.6电缆型号及选用1.7电缆的选用☞1.3电缆线路的优点和缺点（1）优点：占地少；整齐美观；受气候条件和周围环境的影响小；传输性能稳定，故障少，供电可靠性高；维工作量少。（2）缺点：电缆线路的投资大总投资时同容量架空线路的5～7倍；线路不易变动；寻测故障点难，检修费用大；电缆不易分支；电缆终端的制作工艺要求复杂。子目录一、电力电缆的基本知识1.1电力电缆的作用1.2电力电缆的发展1.3电缆线路的优点和缺点1.4电缆的结构1.5电力电缆的种类1.6电缆型号及选用1.7电缆的选用☞1.4电缆的结构（一）导体：导体是电缆中具有传导电流特定功能的部件1、电缆导体材料及其性能（1）铜和铝（2）电缆导体有圆形、扇形、腰圆形和中空形（3）绞合导体经过挤压成为挤压的导体挤压前挤压后（二）绝缘层具有耐受电网电压的特定功能，主要有三种1、油纸绝缘（PILC）2、挤包绝缘（XLPE）（1）交联聚乙烯绝缘（2）交联聚氯乙烯绝缘PVC（3）聚乙烯PE（4）乙丙橡胶EPR3、压力电缆绝缘（三）护套1、电缆护套的作用和结构作用：a、保护绝缘层不受水分及其他物质进入；b、承受安装及运输时的正常机械外力；C、使电缆不受机械损伤和各种环境运输影响；d、确保电缆绝缘的电器性能长期稳定。结构：取决于电缆的电压等级、绝缘材料和使用环境金属护套：具有完全不透水性非金属（橡胶）护套：有一定透水性组合（综合）护套：透水性比塑料护套低2、电缆护套按材料分3、外护套的作用和结构作用：包裹在电缆护套外面，保护电缆免受机械损伤和腐蚀的保护层。结构:金属护套分为内衬层铠装层外被层（四）、屏蔽层1、屏蔽层的作用和结构作用:电阻率较低且较薄的半导电层，改善电缆绝缘内电力线分布的一项措施；结构：分为导体屏蔽（内屏蔽）和绝缘屏蔽（外屏蔽）。2、交联聚乙烯电缆（XLPE）屏蔽层结构特点（1）采用挤包半导体屏蔽层；（2）绝缘屏蔽层有可剥离屏蔽和粘结屏蔽两种；（3）绝缘屏蔽外有金属屏蔽层。子目录一、电力电缆的基本知识1.1电力电缆的作用1.2电力电缆的发展1.3电缆线路的优点和缺点1.4电缆的结构1.5电力电缆的种类1.6电缆型号及选用1.7电缆的选用☞1.5电力电缆种类（一）按电压等级分类：额定电压的表示U0/U（UM）U0额定工频电压（导体对地电压）UM额定线电压（为使用设备的系统最高电压的最大值）U为导体与导体之间电压低压电缆：适用于固定敷设在交流50Hz，额...
