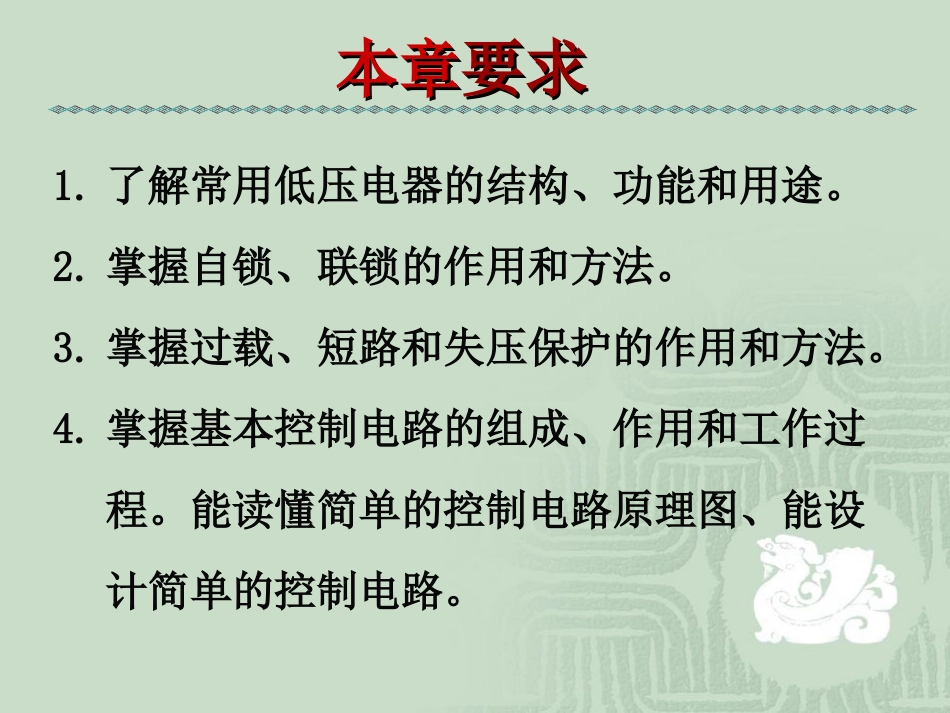

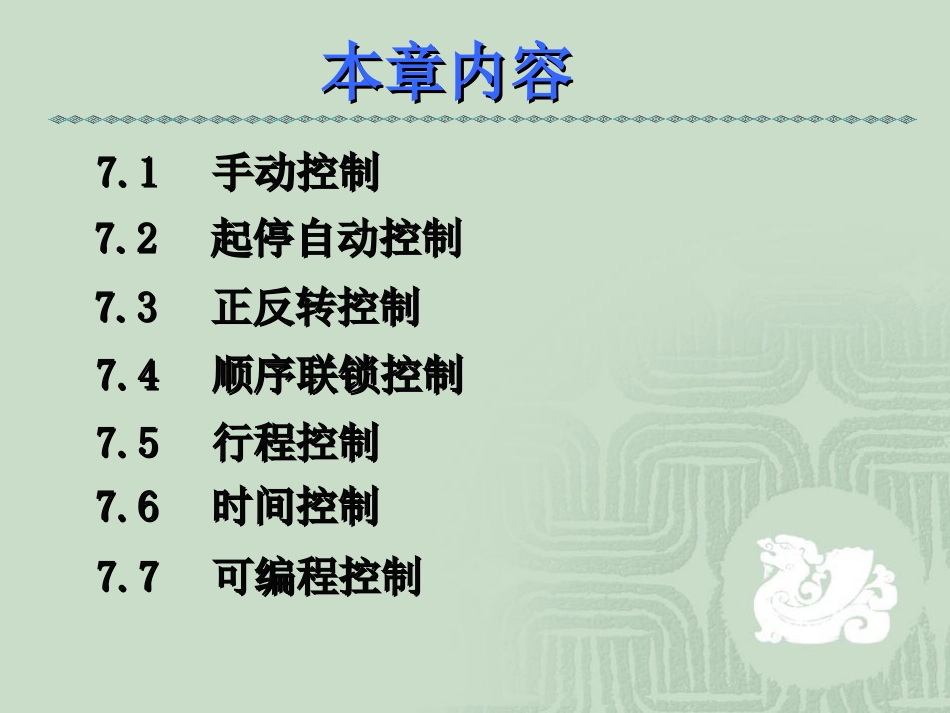

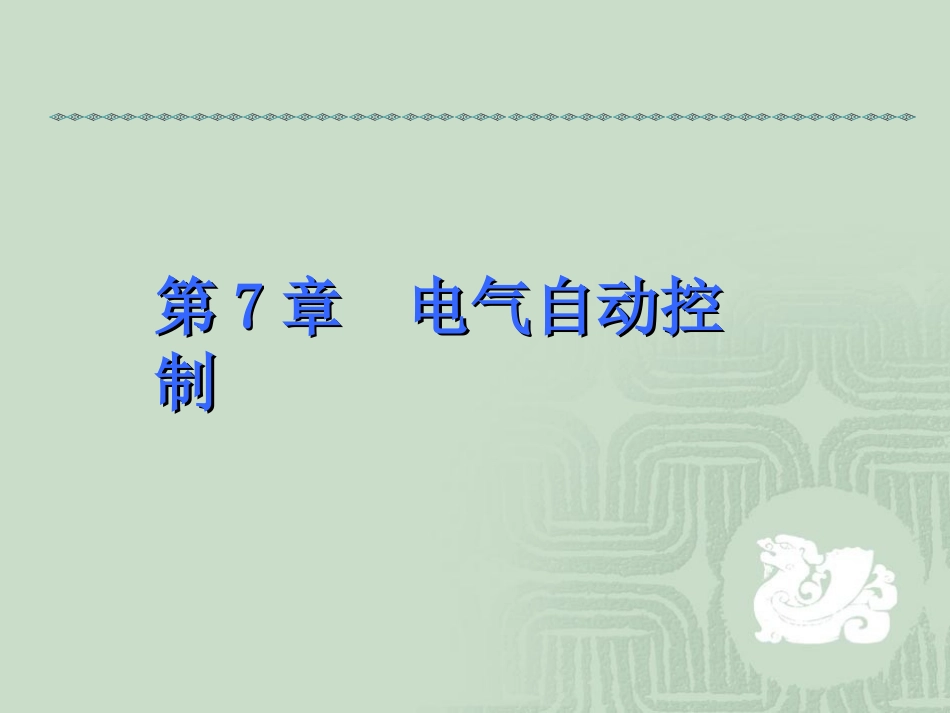

第第77章电气自动控章电气自动控制制本章内容本章内容7.57.5行程控制行程控制7.17.1手动控制手动控制7.27.2起停自动控制起停自动控制7.37.3正反转控制正反转控制7.67.6时间控制时间控制7.47.4顺序联锁控制顺序联锁控制7.7.77可编程控制可编程控制本章本章要求要求1.了解常用低压电器的结构、功能和用途。2.掌握自锁、联锁的作用和方法。3.掌握过载、短路和失压保护的作用和方法。4.掌握基本控制电路的组成、作用和工作过程。能读懂简单的控制电路原理图、能设计简单的控制电路。§7.0§7.0电气自动控制概述电气自动控制概述●继电接触控制可自动实现设备的安全运行和生产效率的提高。●实现继电接触控制的电气设备称为控制电器:如闸刀开关、按钮、继电器、接触器等。●利用继电器、接触器实现对电动机和生产设备的控制和保护，称为继电接触控制。一、电器分类●按电压分：低压电器和高压(1000V以上)电器§7.1§7.1手动控制手动控制●按动作分：手动控制电器和自动控制电器●按作用分：控制电器、执行电器和保护电器二、手动控制常用低压电器●常用手动控制低压电器有闸刀开关、熔断器和断路器11、闸刀开关、闸刀开关●外形图●用途：控制交流380V、直流220V，小电流电路的通断。三、手动常用低压电器●符号：Q电流在10~100A。§7.1§7.1手动控制手动控制Q2、组合开关(又称转换开关)●结构：由数层动、静触片组装在绝缘盒而成的。动触点装在转轴上，用手柄转动转轴使动触片与静触片接通与断开。●外形图●用途：可实现多条线路、不同联接方式的转换。一般用于交流380V、直流220V，电流100A以下的电路中做电源开关。三、手动常用低压电器§7.1§7.1手动控制手动控制M~3~380V●用组合开关控制电动用组合开关控制电动机起停的接线图。机起停的接线图。2、组合开关(又称转换开关)●符号：QS三、手动常用低压电器§7.1§7.1手动控制手动控制●用途：33、熔断器、熔断器§7.1§7.1手动控制手动控制用于低压用于低压线路中的线路中的短路保护短路保护●外形与结构●符号：33、熔断器、熔断器①插入式熔断器FU§7.1§7.1手动控制手动控制②螺旋式熔断器④有填料式熔断器③管式熔断器⑤自恢复式熔断器●熔断器额定电流IF的选择(1)电灯、电炉等电阻性负载IF>IL(3)频繁起动的电机(2)单台电机52.电动机的起动电流熔丝额定电流261~.电动机的起动电流熔丝额定电流33、熔断器、熔断器§7.1§7.1手动控制手动控制44、自动空气断路器、自动空气断路器(自动开关)●外形与结构外形与结构●用途：可实现电源与负载的接通、断开。同时可实现电源与负载的接通、断开。同时又实现负载的短路、过载、失压等保护。又实现负载的短路、过载、失压等保护。§7.1§7.1手动控制手动控制锁钩主触点手动闭合过流脱扣器欠压脱扣器衔铁释放动画●自动空气断路器原理图自动空气断路器原理图连杆装置释放弹簧§7.1§7.1手动控制手动控制●自动空气断路器自动空气断路器符号44、自动空气断路器、自动空气断路器(自动开关)§7.1§7.1手动控制手动控制QF断路器自动断路器QAHD自动断路器§7.1§7.1手动控制手动控制四、手动控制电路QFMM~3~3~380VQQSSMM~3~3~380VFUFUQQMM~3~3~380VFUFU●手动控制电路简单--但只适合小功率电动机的控制。●对大功率电动机手动控制困难，并且受电弧烧伤的危险。●手动控制不能频繁操作和远距离操作。●解决手动控制缺点的方法----采用自动控制。●自动控制要采用自动低压控制电器。四、手动控制电路§7.1§7.1手动控制手动控制1.按钮(手动切换电器)●用途：按钮常用于接通和断开控制电路。●按钮的外形图。§7.2§7.2起停自动控起停自动控制制一、自动常用低压电器1.按钮§7.2§7.2起停自动控起停自动控制制一、自动常用低压电器●按钮的结构外壳按钮帽复位弹簧支柱连杆桥式动触头4312常闭静触头常开静触头1.按钮§7.2§7.2起停自动控起停自动控制制一、自动常用低压电器●按钮的符号常闭按钮常开按钮SB12SB3443121.按钮§7.2§7.2起停自动控起停自动控制制一、自动常用低压电器●种类结构符号名称常闭按钮停止常开按钮起动复合按钮SBSB用途停止/起动/联锁动画22..热继电器热继电器●外形与...
