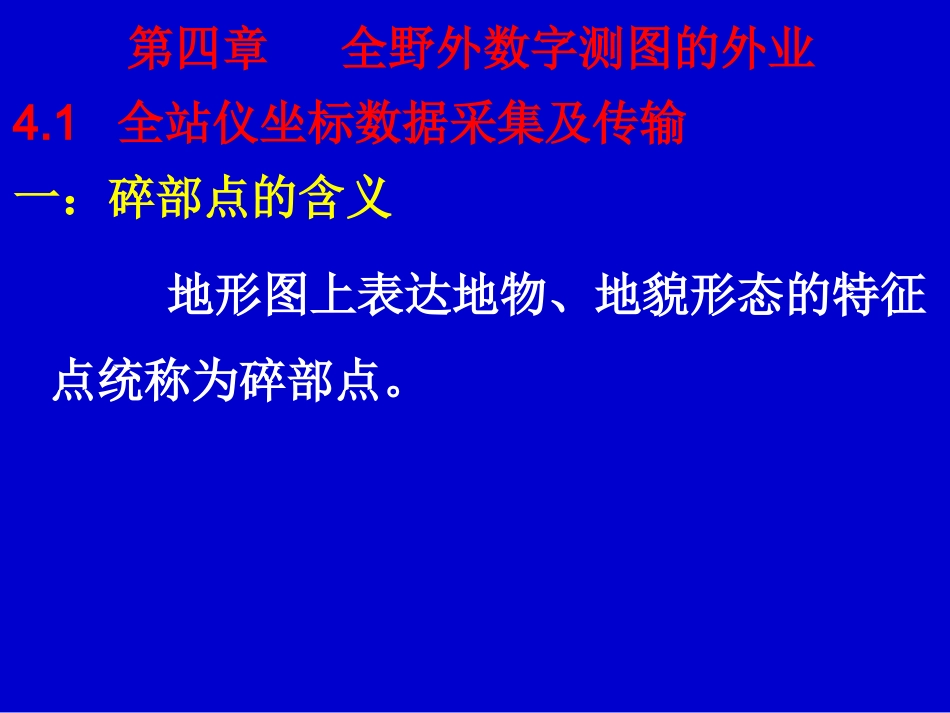

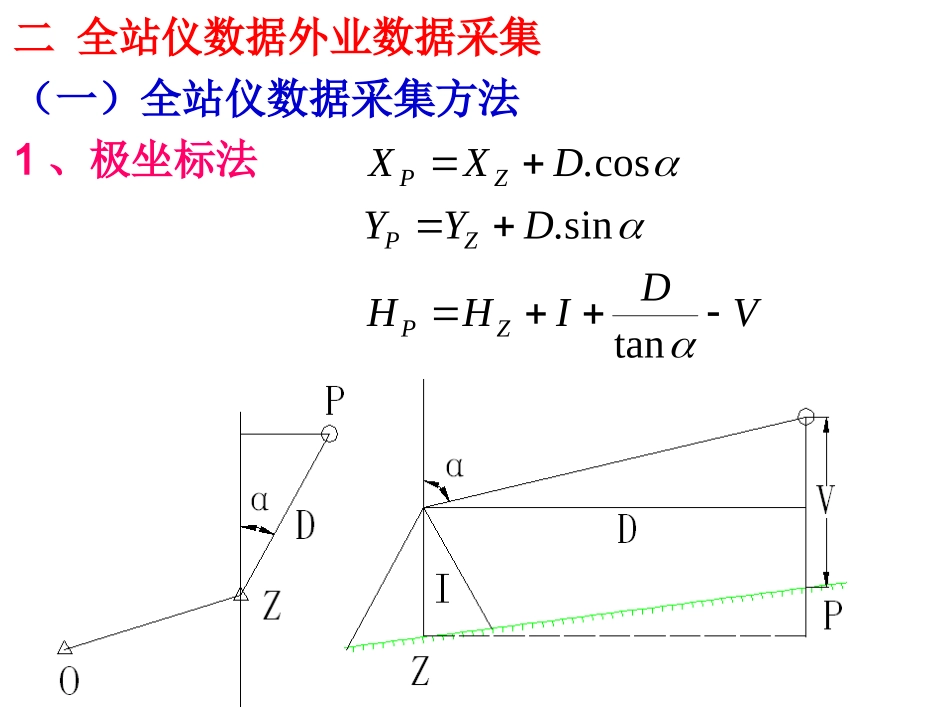

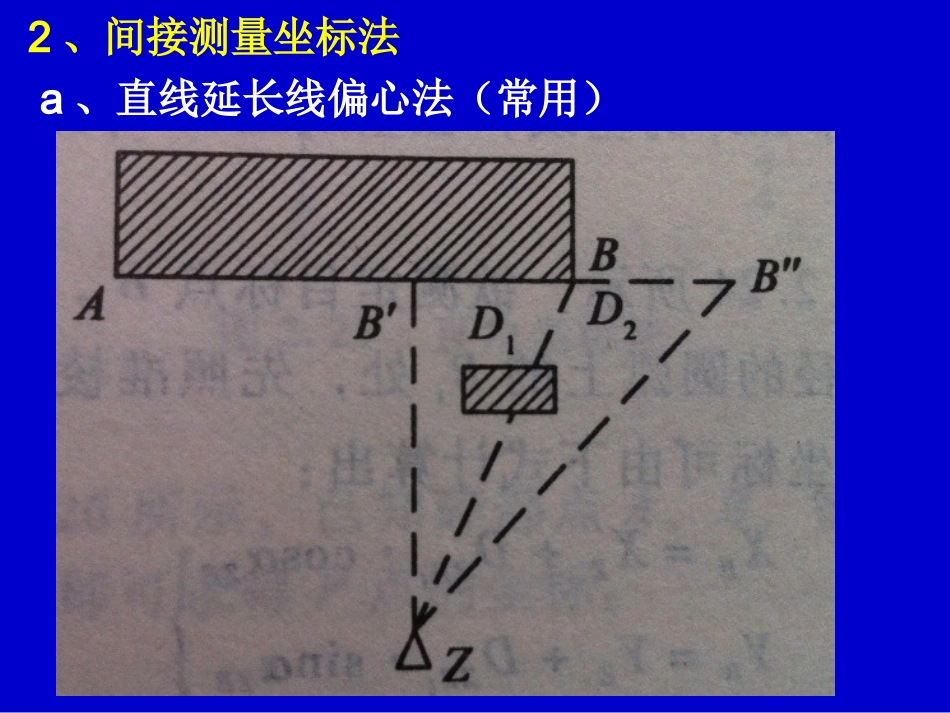

第四章全野外数字测图的外业4.1全站仪坐标数据采集及传输一：碎部点的含义地形图上表达地物、地貌形态的特征点统称为碎部点。二全站仪数据外业数据采集（一）全站仪数据采集方法1、极坐标法VDIHHDYYDXXZPZPZPtansin.cos.2、间接测量坐标法a、直线延长线偏心法（常用）b、角度偏心法（地籍、房产房屋测量常用）c、距离交会法（人无法去到的建筑物常用，交会角度不宜小于30度）测量、测量，有测有量！d、角度前方交会法（二）全站仪数据采集步骤：设站准备→设站→测站检查→采集数据→测站检查→采集结束。1、设站准备：输入测站点、后视点、检查点坐标（手工输入或电脑传输录入）2、设站：a、一般要求：应在图根或图根级别以上控制点设站，如果少部分碎部点该站不能采集，可适当分站。b、设站步骤：新建文件名→输入测站点坐标→输入仪器高→输入后视点坐标→输入棱镜高→对准后视点测量→后视点检查无误→第三点检查无无误→设站完成。3测站检查：目的是避免设站错误，设站错误有三个方面的原因：一是设站实地位置错误；二是控制点坐标输入不正确，仪器高、棱镜高输入错误；三是控制点坐标本身有误。（如仅以定向点作检查，则可能只能检查边长是否有误，不能发现方向是否有误，因此要以第三点做检查）4、本测站完成后，要到控制点重新检查，以检核测站是否发生移动、故障等情况。（三）南方NTS-342全站仪坐标测量1）测站准备：在“项目”建立存储文件，输入控制点坐标（控制点少时可在设站时输入）2）设站（“建站”）：a、输入测站点坐标（已有坐标的话直接调用，没有的话新建）、仪器高、棱镜高；b、输入后视点（零方向点）坐标（注意：在按“设置”键前，一定要确保已经对准后视点）3）采集数据（“采集”→“点测量”）a、测站检查：测量后视点的坐标和高程，与已知点作比较，确认无误后保存该数据，方可进行下步测量。b、采集数据：输入点号、属性编码、棱镜高c、采集数据结束前，重新进行测站检查d、采集数据结束2.2图根控制测量因为一个测站不能把所有的地物坐标都能够完全测量出来，或者能测但是因为视距太远造成测点误差过大，因此需要在测不到的地方再布设测站点，这种工作就是控制测量。平面控制测量的方法有GPS测量法、导线测量法。高程控制测量的方法有GPS测量法、水准测量法、三角高程法。图根点精度要求（以城市测量规范为例）2.3地物测量地物测量：真实反映地物的形状、大小以及各地物之间的相互关系。一、地物外业数据采集与表示地物特征点：反映地物形状特征的“轮廓转折点”。面状地物（如房屋）——占地范围或者水平投影范围线状地物（如水管线）——线中心的转折点独立地物（如路灯）——地物中心东大道砼55.405.351、房屋及附属设施测绘1）房屋轮廓以墙基外沿为准，按建筑材料和性质分类（可分为钢、砼、混、砖、简、土等），注记建筑结构和层数。为方便后续面积计算，各建筑应封闭表示。2）柱廊以柱外围为准；檐廊（飘楼）、架空通廊以外轮廓水平投影为准；门廊以维护物外围为准；阳台以底板投影为准，特征点为外边角。注意：部分建筑物一层地基部分形状凌乱，特征点不好判别，此时要根据地面以上部分（如2楼）的形状判别建筑物的特征点3）居民地维护物：依比例尺围墙要测量出围墙的宽度，不依比例尺围墙不需测量出围墙的宽度，围墙无论是否按比例尺测绘都应测量围墙的外边，符号向里表示。4）阶梯（楼梯）按特征点为阶梯外沿转折点，按实际形状表示，阶梯符号开口向下，绘图时起点为阶梯底部点2、交通及附属设施测绘准确反映道路边线，特征点为路边线转弯点、路口交叉点，桥则为桥头点。道路拐弯处要注意是折角拐弯或是弧型拐弯，弧型拐弯的点密度适当加密，内业进行圆滑时要进行重新拉伸处理。由直变弯处的点容易漏。3、管线设施测绘包括电力线、通讯线、地上以及地下的各种管线。地下管线以见到的实测；高压塔外围要准确表示。管线特征点一般为管的中心，或测出管线边线，然后量取宽度。4、植被测绘1）准确表示各中植被的外围界线，界线内用相应的符号和文字表示。不同的类别植被要分开表示。田梗可用田埂线表示，其他可用地类界...
