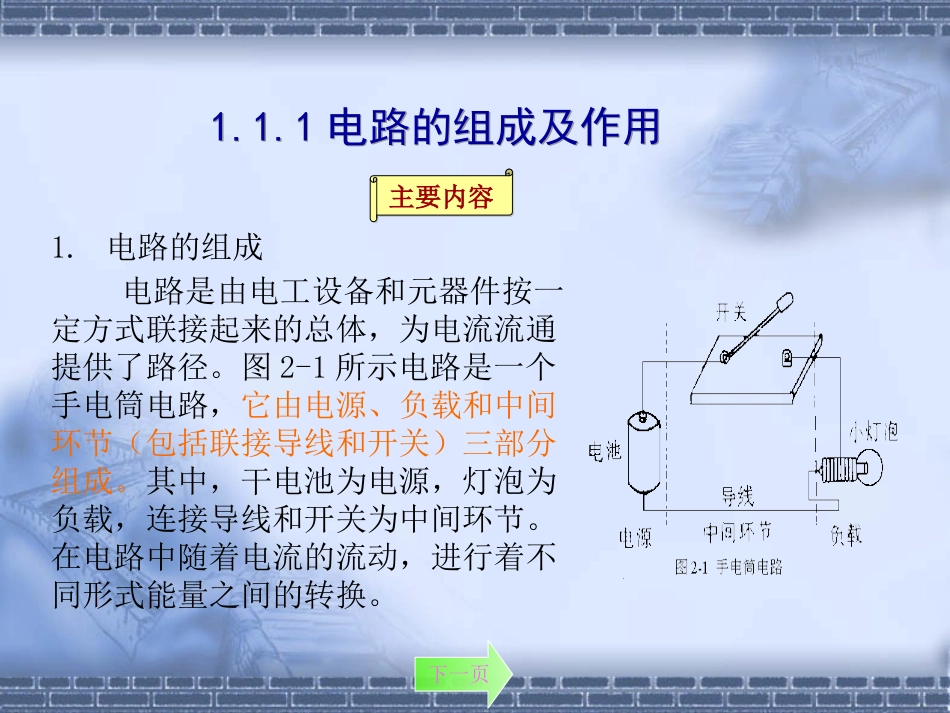

第1章电气基础知识回顾第1章电气基础知识回顾1.1电路的基本概念1.2电路的基本定律1.3单相交流电路1.4三相交流电路主要内容主要内容返回目录1.1电路的基本概念1.1电路的基本概念1.1.1电路的组成及作用1.1.2电路的基本物理量1.1.3电路的工作状态主要内容主要内容返回目录1.1.1电路的组成及作用1.1.1电路的组成及作用1.电路的组成电路是由电工设备和元器件按一定方式联接起来的总体，为电流流通提供了路径。图2-1所示电路是一个手电筒电路，它由电源、负载和中间环节（包括联接导线和开关）三部分组成。其中，干电池为电源，灯泡为负载，连接导线和开关为中间环节。在电路中随着电流的流动，进行着不同形式能量之间的转换。主要内容主要内容下一页1.1.1电路的组成及作用1.1.1电路的组成及作用电源：电路中供给电能的设备和器件称为电源，它是将非电能转换为电能的装置。如发电机、干电池等。负载：电路中使用电能的设备和元件称为负载，它是将电能转换成非电能的装置。中间的环节：是把电源与负载联接起来的部分，起传递和控制电能的作用。对于一个完整的电路来说，电源（或信号源）、负载和中间环节是三个基本组成部分，它们缺一不可。主要内容主要内容下一页1.1.1电路的组成及作用1.1.1电路的组成及作用电路模型在实际应用中，通常用电路图来表示电路。在电路图中，各种电器元件都不需要画出原有的形状，而是采用国家统一规定的图形符号来表示。图2-2为图2-1所示的手电筒的电路图。这种用理想元件构成的电路也称为实际电路的“电路模型”，我们在进行理论分析时所指的电路，就是这种电路模型。主要内容主要内容下一页1.1.1电路的组成及作用1.1.1电路的组成及作用2.电路的作用电路按其功能可分为两类：一类是电力电路，它主要起实现电能的传输和转换作用，因此，在传输和转换过程中，要求尽量减少能量损耗以提高效率。另一类是信号电路，其主要作用是传输和处理信号等（例如语言、音乐、图像、温度等）。在这种电路中，一般所关心的是信号传递的质量，如要求不失真、准确、灵敏、快速等。主要内容主要内容返回1.1.2电路的基本物理量1.1.2电路的基本物理量1、电流2．电压与电位3．电动势4.电功率与电能主要内容主要内容ii返回1.1.2电路的基本物理量1.1.2电路的基本物理量1、电流电流是一种物理现象，是带电粒子（电荷）的定向运动形成的。电流的大小用电流强度来衡量。电流强度是指单位时间内通过导体横截面的电荷量。电流强度习惯上又常被称为电流。大小和方向均不随时间改变的电流叫做恒定电流，简称直流，其强度用符号I表示。如果电流的大小和方向都随时间变化，则称为变动电流。其中一个周期内电流的平均值为零的变动电流则称为交变电流，如正弦波电流等，其强度用符号i来表示。主要内容主要内容ii下一页1.1.2电路的基本物理量1.1.2电路的基本物理量对于直流电流，单位时间内通过导体横截面的电荷量是恒定不变的，其电流强度(1-1)对于变动电流，在很小的时间间隔内，通过导体横截面的电荷量为，则该瞬间电流强度为(1-2)电流的单位是安培，国际符号为A。它相当于1秒内通过横截面的电荷为1库仑(C)。有时也会用到千安(KA)，毫安(mA)或微安（µA）。.主要内容主要内容QI=tdqidt下一页1.1.2电路的基本物理量1.1.2电路的基本物理量习惯上，我们规定正电荷移动的方向为电流的方向。电流的方向是客观存在的，但在电路分析中，有时某段电流的实际方向难以判断，甚至实际方向在不断改变，为了解决这一问题，需引入电流的参考方向概念。一段电路中任意选定一个方向就叫电流的参考方向，在电路图中用实线箭头表示，有时也用双下标表示，如iAB，其参考方向是由A指向B。主要内容主要内容下一页1.1.2电路的基本物理量1.1.2电路的基本物理量选定的参考方向不一定就是电流的实际方向。当电流的参考方向与实际方向一致时，电流为正值（I>0）；当电流的参考方向与实际方向相反时，电流为负值（I<0）。这样，在选定的电流参考方向下，根据电流的正负，就可以确定电流的实际方向，如图2-3所示。主要内容主要内容下一页1.1.2电路的基本物理量1.1.2电路的基本物理量电流的参考方向是电路分析计算的一个...
