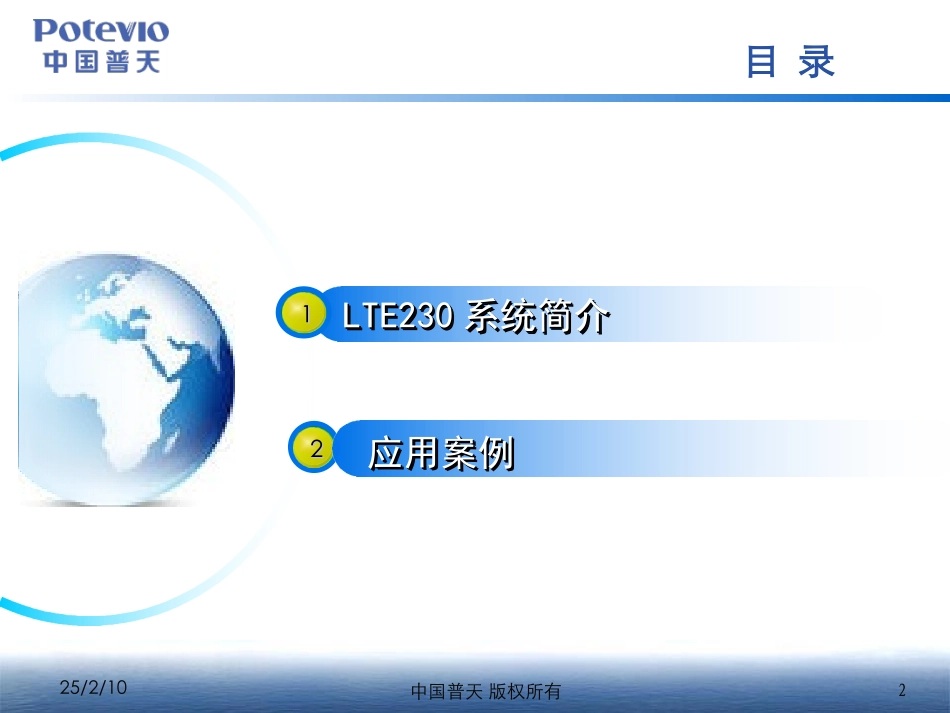

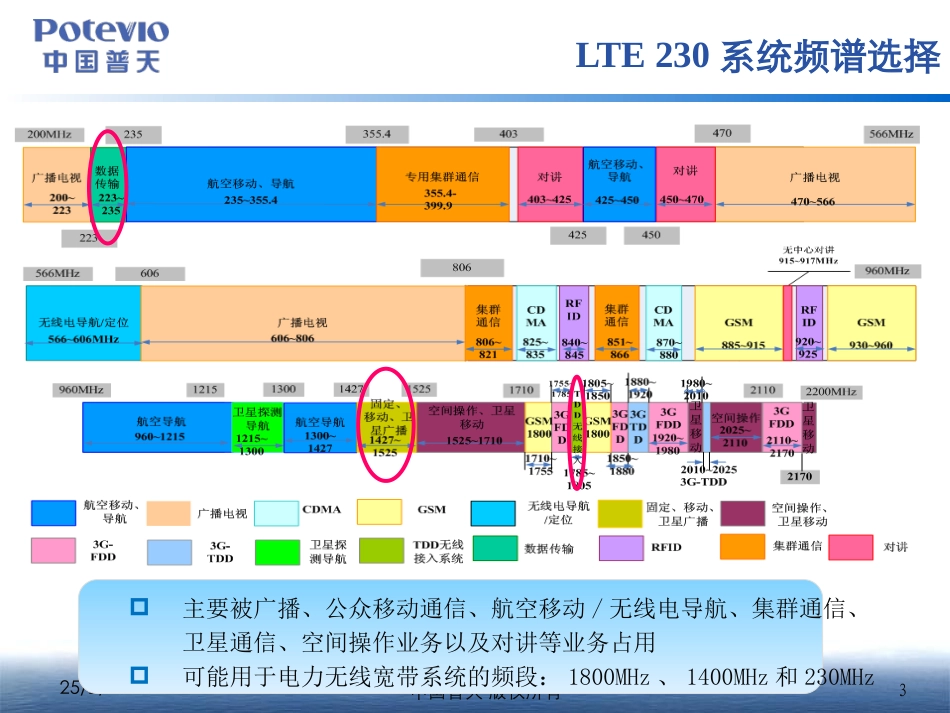

普天信息技术研究院有限公司LTE230系统简介LTE230系统简介中国普天版权所有225/2/10目录2211应用案例应用案例应用案例应用案例LTE230LTE230系统简介系统简介LTE230LTE230系统简介系统简介中国普天版权所有325/2/10LTE230系统频谱选择主要被广播、公众移动通信、航空移动/无线电导航、集群通信、卫星通信、空间操作业务以及对讲等业务占用可能用于电力无线宽带系统的频段：1800MHz、1400MHz和230MHz中国普天版权所有425/2/101800MHz1800MHz频段频段1400MHz1400MHz频段频段230MHz230MHz频段频段使使用用现现状状1427~1525MHz，用于广播/卫星广播、点对多点数字微波系统、图像传输业务各地市无线电管理处自行审批，使用情况差异较大各地市都有微波通信系统使用该频段，清理难度较大，需要时间1785~1805MHz，用于TDD方式无线接入系统各地市无线电管理处自行审批使用情况差异较大需要解决与GSM系统的干扰问题223~235MHz，用于遥测、遥控、数据传输频点离散，电力能源行业拥有40个授权频点，是授权频点最多的行业，很好地适应了电力系统的应用需求目前主要被能源、军队、气象、地震、水利、地矿、轻工、建设等行业使用；还有360个频点由各地市无线电管理处自行审批使用现状比对223~235MHz180517855MHz5MHz10MHzMcWill175518503GFDD上行TDD无线接入GSM1800下行1785180517901795广播和卫星广播1452~14921427~1525固定、移动业务14271525中国普天版权所有525/2/10在《关于印发民用超短波遥测、遥控、数据传输业务频段规划的通知》中，国家无线电管理委员会规定223~235MHz频段作为遥测、遥控、数据传输等业务使用的频段。目前主要被能源、军队、气象、地震、水利、地矿、轻工等行业使用。该频段的特点是属于行业应用，并分配给了8个部委，其中有40个频点是分配给了能源部用于电力负荷监控系统。230MHz电力专用授权频段中国普天版权所有625/2/10我国目前频率资源状况：•低频段频率资源稀缺•宽带无线通信系统主要分配在高频段进行部署我国目前频率资源状况：•低频段频率资源稀缺•宽带无线通信系统主要分配在高频段进行部署低频段具有天然覆盖远的优势，能够大大降低组网成本，满足电力用户分散的需求对于广覆盖低成本系统，低频段是宝贵的频率资源低频段的特点2400MHz1800MHz1400MHz400MHz230MHz05km10km15km20km25km30km30km5.5km6.6km11.6km20km覆盖半径频率选择乡村环境135dB路损不同频段覆盖距离乡村环境135dB路损不同频段覆盖距离230MHz频段覆盖距离是2.4GHz频段的5~6倍230MHz频段覆盖距离是2.4GHz频段的5~6倍中国普天版权所有725/2/10普天LTE230系统架构和主要功能业务平台接入设备监控中心业务数据统计、查询和分析重点区域设备移动视频监控终端设备终端设备终端设备接入设备提供无线覆盖，终端设备的接入控制等接入设备提供无线覆盖，终端设备的接入控制等核心网设备业务数据的传输，接入网络的控制管理核心网设备业务数据的传输，接入网络的控制管理业务平台提供业务数据统计、查询、分析，实现视频监控等业务平台提供业务数据统计、查询、分析，实现视频监控等网管系统核心网设备网管系统对网元进行统一集中管理网管系统对网元进行统一集中管理终端设备业务数据的汇聚和上传，控制信息的下发终端设备业务数据的汇聚和上传，控制信息的下发中国普天版权所有825/2/10系统关键技术指标工作频段223.025～235.000MHz多址方式OFDM多址方式双工方式TDD双工方式调制方式QPSK、16QAM和64QAM基站系统射频信道带宽离散8.5MHz单小区吞吐量峰值速率14.96Mbps单小区支持在线用户数2000终端峰值速率峰值速率1.76Mbps覆盖半径密集城区3km，郊区10km，农村30km接收灵敏度-120dBm中国普天版权所有925/2/10系统及终端设备智能网管软件网规软件OpenTunes业务平台eBBUeRRUEPC网络侧网络侧终端侧终端侧LCM208专变III型监测终端通信模块LCM201集中器通信模块LCM206采集器通信模块CPE202监控终端LCM203专变I型终端通信模块业务及管理平台中国普天版权所有1025/2/10LTE230通信系统—市场应用情况电力行业应用，电力行业应用，20122012年若干个县的农网建设合同年若干个县的农网建设合...
