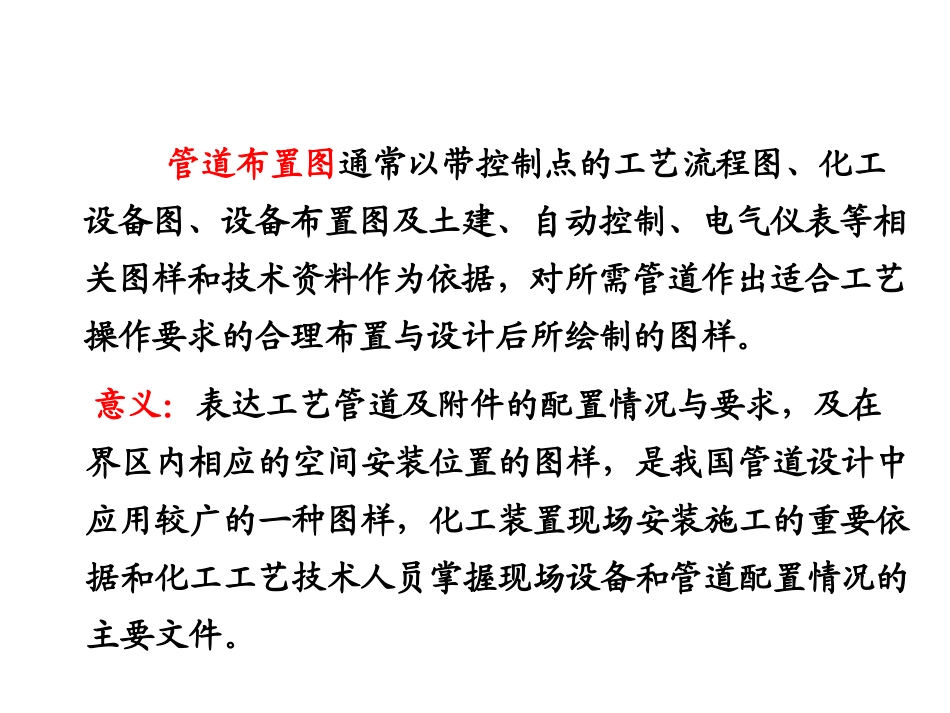

第5章管道布置图第5章管道布置图概述1管道布置图2管架图和管件图3管段图4管道布置图的阅读和绘制5•1、概述意义：表达工艺管道及附件的配置情况与要求，及在界区内相应的空间安装位置的图样，是我国管道设计中应用较广的一种图样，化工装置现场安装施工的重要依据和化工工艺技术人员掌握现场设备和管道配置情况的主要文件。管道布置图通常以带控制点的工艺流程图、化工设备图、设备布置图及土建、自动控制、电气仪表等相关图样和技术资料作为依据，对所需管道作出适合工艺操作要求的合理布置与设计后所绘制的图样。•1、概述管道布置设计时应考虑的问题管道应尽可能沿墙面、地面安装，并保留足够的间距，以便容纳管道沿线安装相关管件、管架和阀门，同时也方便日常检修。冷热管道应尽可能分开布置，不得已时，热管在上，冷管在下。保温管道外表面的间距，上下并行排列时需≥0.5m，交叉排列时应≥0.25m。•1、概述管道布置设计时应考虑的问题管道的敷设应有一定的坡度，以便在停止生产时放尽管道中的积存物料。坡度方向一般应沿物料流动方向，坡度要求大致为1/1000~5/1000。输送高粘度物料，可取1/100；含固体物质与结晶的管道，可高至5/100。•1、概述管道布置设计时应考虑的问题输送腐蚀性物料的管道，应布置在平列管道的外侧或下方。易燃、易爆，有毒、有腐蚀性物料的管道应尽可能避开生活区和人形通道，尽量走地下，并应配置必需的安全阀、防爆膜、阻火器、水封或其他安全装置。放空管应高出屋面2m以上，或引至室外制定地点。•1、概述管道布置设计时应考虑的问题支管多的管道应布置在并行管道的外侧，气体管道应从上方引出支管，而液体管道应从下方引出支管。管道应尽可能集中架空布置，尽量走直线，减少拐弯。注意不要遮挡门窗、妨碍设备操作和吊车的作业，同时应尽量方便阀门、管道与管件的维修与拆装。在行走过道地面至2.2m的空间不允许设置管道。•1、概述管道布置设计时应考虑的问题地下管道通过道路或受负荷地区时，需加以保护措施。管道布置设计除少量工艺要求必需设置的“气袋”外，在管道系统中应尽可能避免出现，以充分保证集气系统可方便地向最高点排放。阀门应尽量集中在便于操作的位置，操作频繁的阀门需按操作顺序排列，容易开错且可能引起重大事故的阀门，必须拉开间距，并设置不同的醒目颜色。•1、概述管道布置设计时应考虑的问题邻近设备之间的管道不能直连，必要时可采用弯接、斜接或膨胀节等方法。不能直连采用波形伸缩器采用斜接采用弯接•1、概述管道布置设计时应考虑的问题不锈钢管道与碳钢管道不应直接接触，以防电蚀。管道与阀门、管件的重量不应支承在设备上（尤其是铝制设备、非金属材料设备和硅铁泵等类低强度设备）。在穿过楼板、平台、屋顶或墙面的管道外面应安装一个直径大的外管套，并使管套高出50mm以上。管道布置设计应充分考虑电缆照明、采暖通风等各方面的特殊需求。•1、概述图纸的绘制要求：管道布置图一般仅表达一个生产车间或工段(工序或分区)的工艺物流管道及辅助管道，均按正投影原理绘制。管道布置设计需要提供的图纸：管道布置设计需要提供的图纸：管道布置图管道布置图首页图首页图管段图管段图管件图管件图管架图管架图2.1绘制管道布置图的一般规定•2、管道布置图2.1.1图幅管道布置图的图幅应尽量采用A1。较简单的也可采用A2，较复杂的可采用A0。同区的图应采用同一种图幅。图幅不宜加长或加宽。2.1绘制管道布置图的一般规定•2、管道布置图2.1.2比例一般采用的比例为1:50，也可采用1:25或1:30。同区的或各分层的平面图应采用同一比例。剖视图的绘制比例应与管道平面布置图的绘制比例一致。2.1绘制管道布置图的一般规定•2、管道布置图2.1.3图线粗线0.9~1.2mm单线管道中粗线0.5~0.7mm双线管道细线0.15~0.3mm法兰、阀门及其他图线注：两条平行线之间的间距不得小于1.5mm2.1绘制管道布置图的一般规定•2、管道布置图2.1.4字体图名、图标中的图号、视图符号7号字工程名称、文字说明及轴线号、表格中的文字5号字数字及字母、表格中的文字(格子小于6mm时)3....
