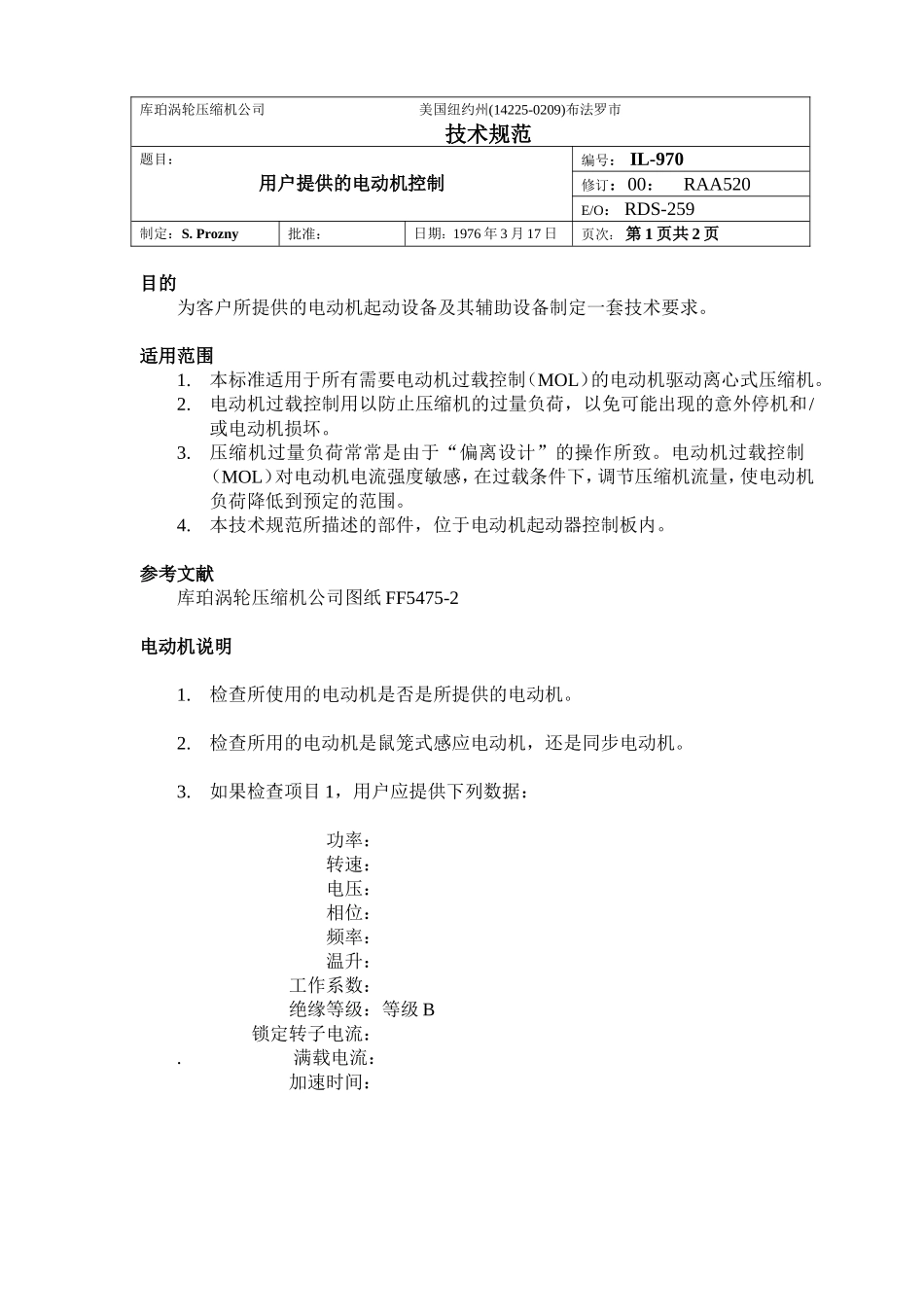

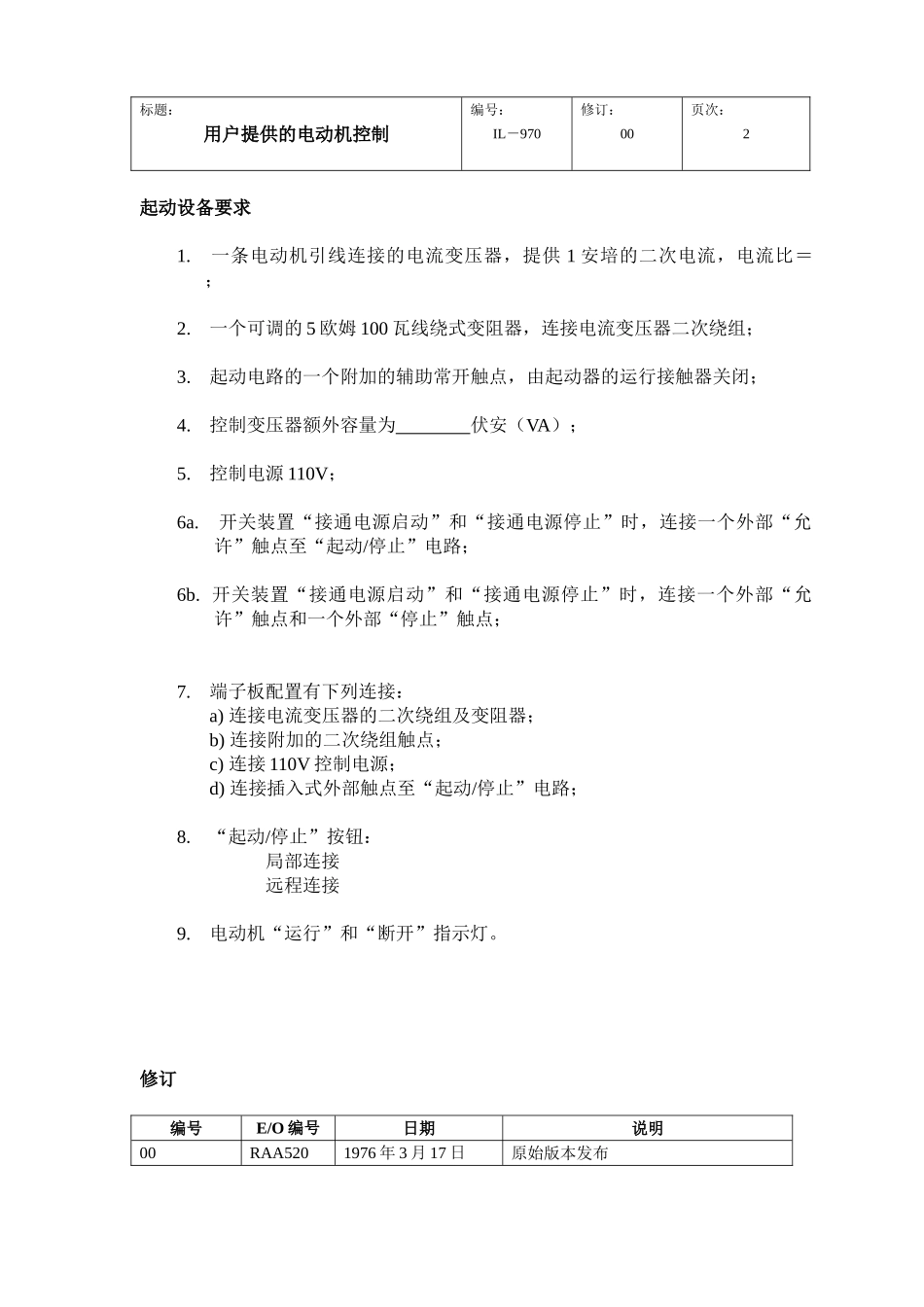

库珀涡轮压缩机公司美国纽约州(14225-0209)布法罗市技术规范题目：用户提供的电动机控制编号：IL-970修订：00：RAA520E/O：RDS-259制定：S.Prozny批准：日期：1976年3月17日页次：第1页共2页目的为客户所提供的电动机起动设备及其辅助设备制定一套技术要求。适用范围1.本标准适用于所有需要电动机过载控制（MOL）的电动机驱动离心式压缩机。2.电动机过载控制用以防止压缩机的过量负荷，以免可能出现的意外停机和/或电动机损坏。3.压缩机过量负荷常常是由于“偏离设计”的操作所致。电动机过载控制（MOL）对电动机电流强度敏感，在过载条件下，调节压缩机流量，使电动机负荷降低到预定的范围。4.本技术规范所描述的部件，位于电动机起动器控制板内。参考文献库珀涡轮压缩机公司图纸FF5475-2电动机说明1.检查所使用的电动机是否是所提供的电动机。2.检查所用的电动机是鼠笼式感应电动机，还是同步电动机。3.如果检查项目1，用户应提供下列数据：功率：转速：电压：相位：频率：温升：工作系数：绝缘等级：等级B锁定转子电流：.满载电流：加速时间：标题：用户提供的电动机控制编号：IL－970修订：00页次：2起动设备要求1.一条电动机引线连接的电流变压器，提供1安培的二次电流，电流比＝；2.一个可调的5欧姆100瓦线绕式变阻器，连接电流变压器二次绕组；3.起动电路的一个附加的辅助常开触点，由起动器的运行接触器关闭；4.控制变压器额外容量为伏安（VA）；5.控制电源110V；6a.开关装置“接通电源启动”和“接通电源停止”时，连接一个外部“允许”触点至“起动/停止”电路；6b.开关装置“接通电源启动”和“接通电源停止”时，连接一个外部“允许”触点和一个外部“停止”触点；7.端子板配置有下列连接：a)连接电流变压器的二次绕组及变阻器；b)连接附加的二次绕组触点；c)连接110V控制电源；d)连接插入式外部触点至“起动/停止”电路；8.“起动/停止”按钮：局部连接远程连接9.电动机“运行”和“断开”指示灯。修订编号E/O编号日期说明00RAA5201976年3月17日原始版本发布技术规范IK-2550合同编号（序号）：用户：用户提供电动机控制元件的技术要求（QUADⅢ）注意：要求用户向库珀涡轮压缩机公司提供一份起动器示意图，供库珀涡轮压缩机公司审查。请说明上述示意图所示的压缩机序号。发布：RBC－3181988年12月12日SJPIL-2550第1页适用范围本标准适用于库珀涡轮压缩机公司生产的，所有C-8系列，鼠笼感应电动机驱动离心式压缩机。目的为QUADⅢ微处理机基计算机控制系统和电动机起动设备之间的适当接口确定最低的技术要求。参考文献：电气连接图可以为QUADⅢ微处理机基计算机控制系统提供电压和控制类型的几种组合。目标压缩机有关的电气示意图随本技术规范一起提交。该电气示意图包括完整的电气连接信息。电动机说明：下列内容说明依据有关合同由库珀涡轮压缩机公司提供电动机。如果电动机由其它公司提供，则在确定电动机起动设备时，必须有相关的数据。制造厂家：功率：工作系数：电压：相位：频率：速度（转/分钟）：温升：绝缘：满载电流：锁定转子电流：加速时间：类型：*磁性类型*不可逆类型*组合类型IL-2550第2页具体要求：1.外部操作的负荷隔离开关；2.通过熔丝或空气断路器的短路电流电流中断能力；3.接线至端子板；4.控制电源变压器；QUADⅢ控制板可以采用110VAC，220VAC或230/240VAC。该变压器提供控制电源的电压，必须与QUADⅢ采用的电压相同；5.辅助控制变压器的容量为1KVA；注：如果控制电源变压器能够提供1KVA附加容量，就不需要辅助控制变压器。6.起动控制电路的任何负荷（继电器）必须与相应的缓冲器（Allen-Bradley#700-N5,Cutler-Hammer#C320ASim或同类型缓冲器）平衡。这些缓冲器用以防止电感转接造成的过量电压脉冲。7.起动/停止电路的电流不得大于10安培（28VDC），10安培（110VDC），6安培（220VDC）或6安培（230/240VDC）。8.一个辅助常开（N.O.）触点（1Ma）用于起动按钮闭锁电路，防止失控的重新起动。9.电动机控制器必须在QUADⅢ控制板上连接远程起动/停止按钮和故障跳闸触点（电动机启动），按如下配置：10.起动器应提供有三个电动机过载加热线圈，或电流...
