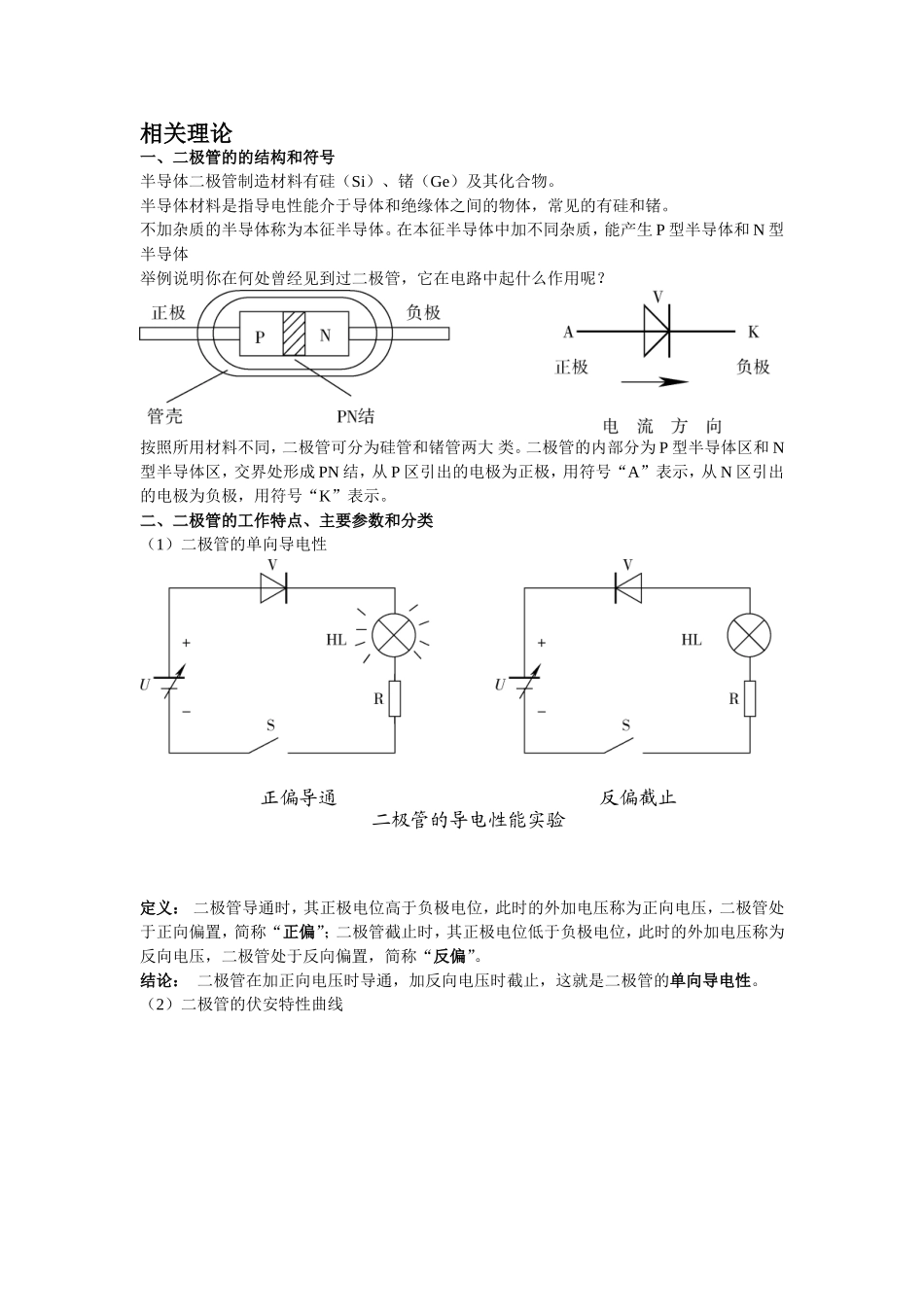

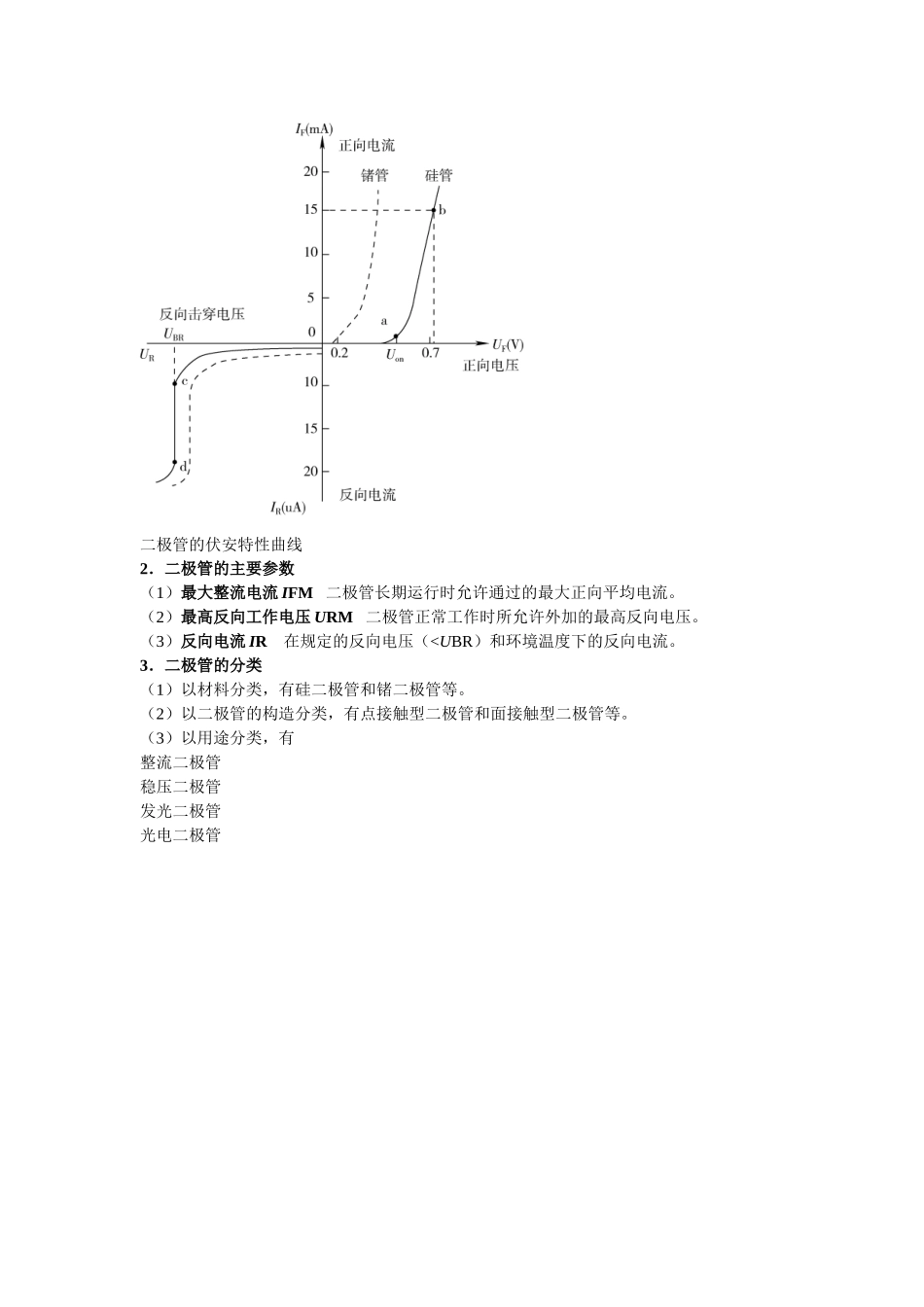

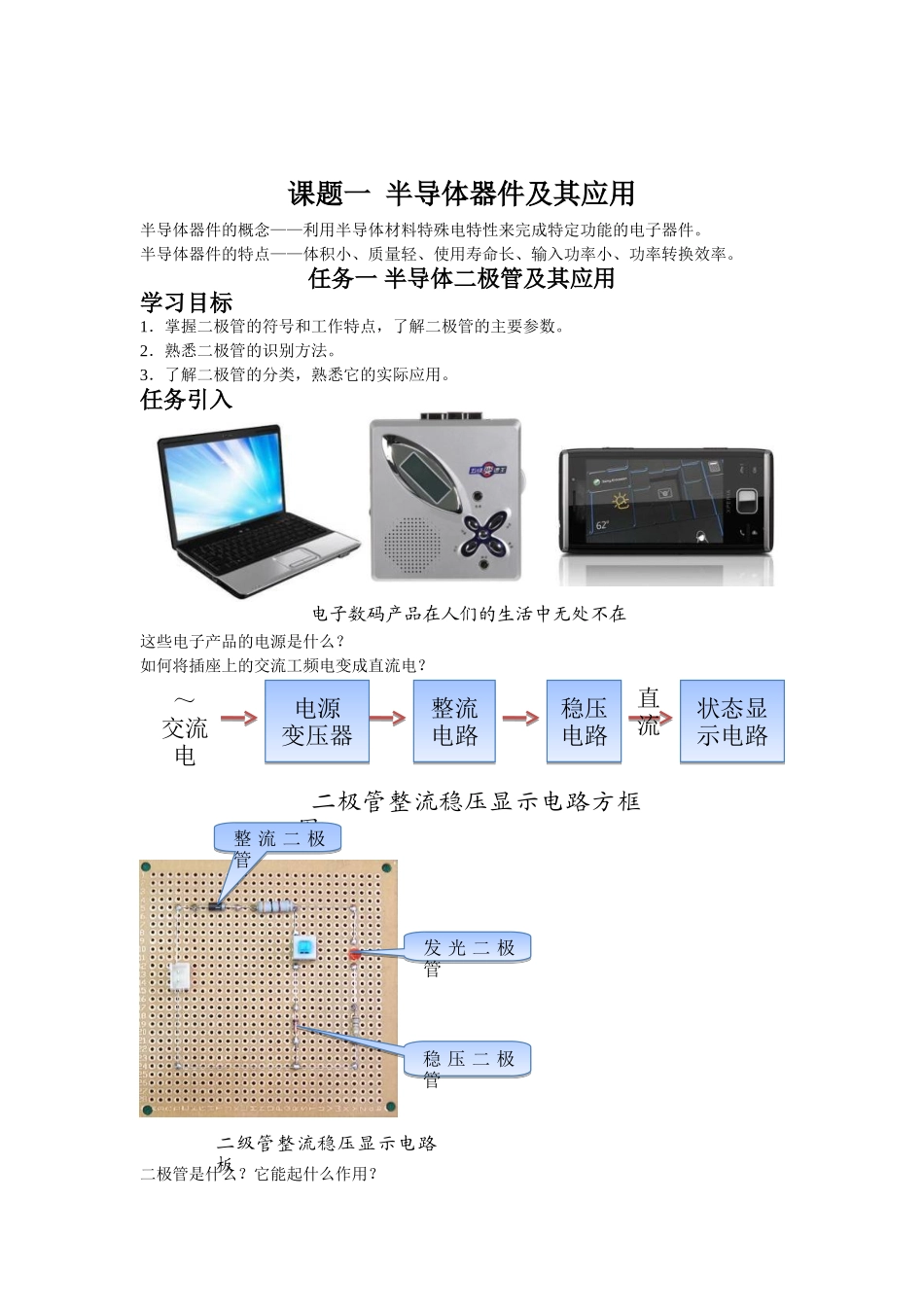

课题一半导体器件及其应用半导体器件的概念——利用半导体材料特殊电特性来完成特定功能的电子器件。半导体器件的特点——体积小、质量轻、使用寿命长、输入功率小、功率转换效率。任务一半导体二极管及其应用学习目标1．掌握二极管的符号和工作特点，了解二极管的主要参数。2．熟悉二极管的识别方法。3．了解二极管的分类，熟悉它的实际应用。任务引入这些电子产品的电源是什么？如何将插座上的交流工频电变成直流电？二极管是什么？它能起什么作用？电子数码产品在人们的生活中无处不在二极管整流稳压显示电路方框图～交流电电源变压器整流电路稳压电路状态显示电路直流二级管整流稳压显示电路板整流二极管发光二极管稳压二极管相关理论一、二极管的的结构和符号半导体二极管制造材料有硅（Si）、锗（Ge）及其化合物。半导体材料是指导电性能介于导体和绝缘体之间的物体，常见的有硅和锗。不加杂质的半导体称为本征半导体。在本征半导体中加不同杂质，能产生P型半导体和N型半导体举例说明你在何处曾经见到过二极管，它在电路中起什么作用呢？按照所用材料不同，二极管可分为硅管和锗管两大类。二极管的内部分为P型半导体区和N型半导体区，交界处形成PN结，从P区引出的电极为正极，用符号“A”表示，从N区引出的电极为负极，用符号“K”表示。二、二极管的工作特点、主要参数和分类（1）二极管的单向导电性定义：二极管导通时，其正极电位高于负极电位，此时的外加电压称为正向电压，二极管处于正向偏置，简称“正偏”；二极管截止时，其正极电位低于负极电位，此时的外加电压称为反向电压，二极管处于反向偏置，简称“反偏”。结论：二极管在加正向电压时导通，加反向电压时截止，这就是二极管的单向导电性。（2）二极管的伏安特性曲线正偏导通反偏截止二极管的导电性能实验二极管的伏安特性曲线2．二极管的主要参数（1）最大整流电流IFM二极管长期运行时允许通过的最大正向平均电流。（2）最高反向工作电压URM二极管正常工作时所允许外加的最高反向电压。（3）反向电流IR在规定的反向电压（
