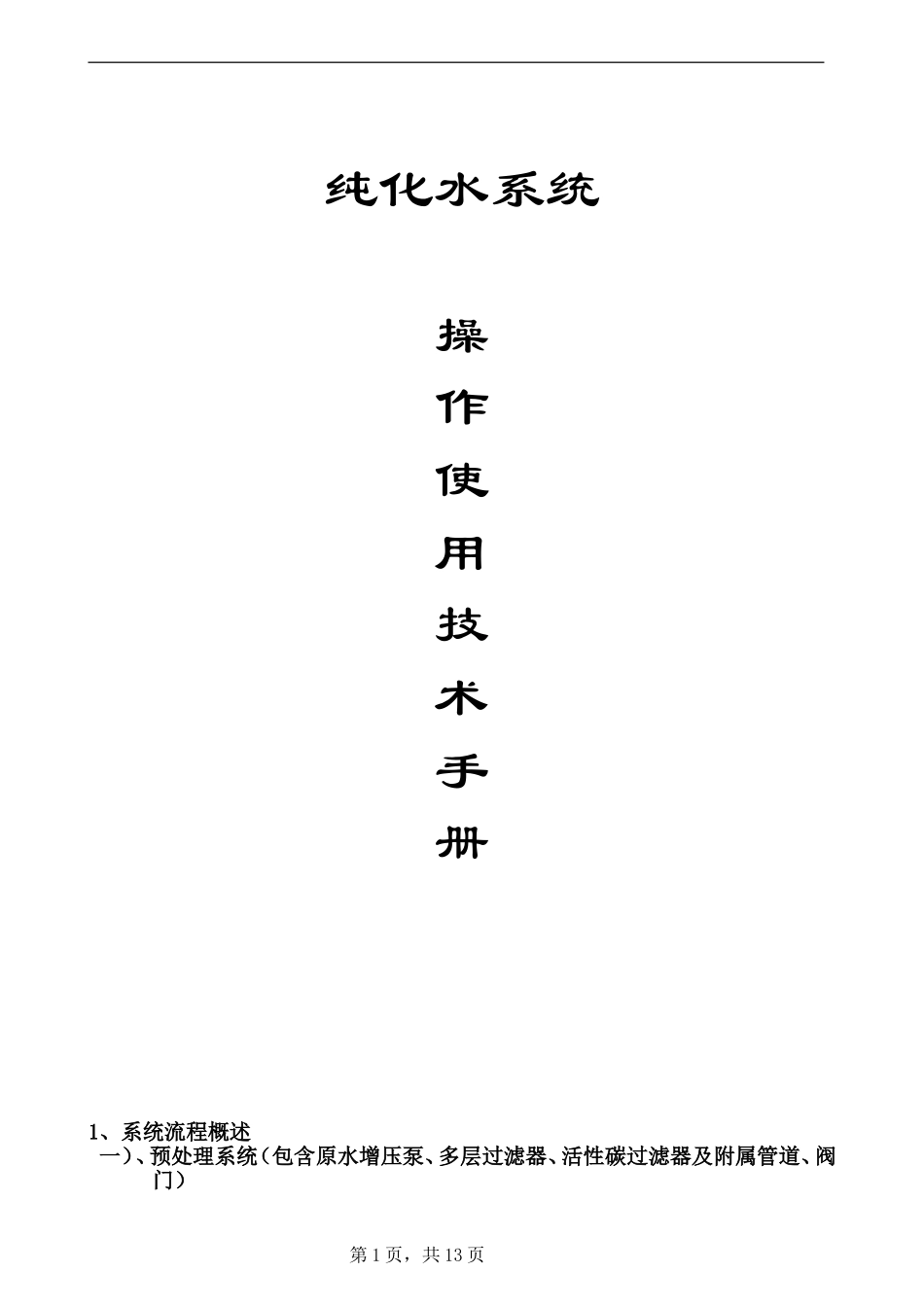

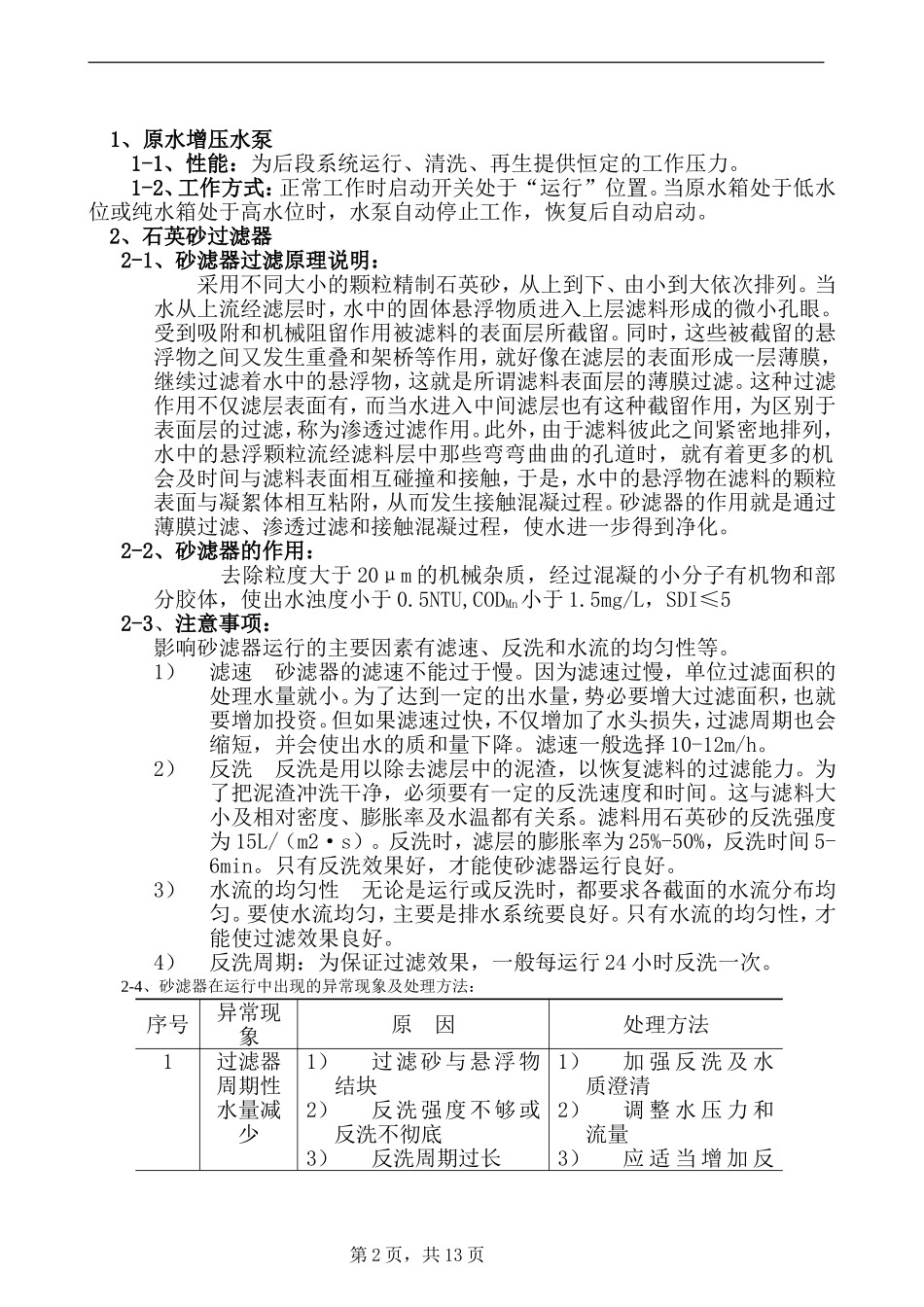

纯化水系统操作使用技术手册1、系统流程概述一）、预处理系统（包含原水增压泵、多层过滤器、活性碳过滤器及附属管道、阀门）第1页，共13页1、原水增压水泵1-1、性能：为后段系统运行、清洗、再生提供恒定的工作压力。1-2、工作方式：正常工作时启动开关处于“运行”位置。当原水箱处于低水位或纯水箱处于高水位时，水泵自动停止工作，恢复后自动启动。2、石英砂过滤器2-1、砂滤器过滤原理说明：采用不同大小的颗粒精制石英砂，从上到下、由小到大依次排列。当水从上流经滤层时，水中的固体悬浮物质进入上层滤料形成的微小孔眼。受到吸附和机械阻留作用被滤料的表面层所截留。同时，这些被截留的悬浮物之间又发生重叠和架桥等作用，就好像在滤层的表面形成一层薄膜，继续过滤着水中的悬浮物，这就是所谓滤料表面层的薄膜过滤。这种过滤作用不仅滤层表面有，而当水进入中间滤层也有这种截留作用，为区别于表面层的过滤，称为渗透过滤作用。此外，由于滤料彼此之间紧密地排列，水中的悬浮颗粒流经滤料层中那些弯弯曲曲的孔道时，就有着更多的机会及时间与滤料表面相互碰撞和接触，于是，水中的悬浮物在滤料的颗粒表面与凝絮体相互粘附，从而发生接触混凝过程。砂滤器的作用就是通过薄膜过滤、渗透过滤和接触混凝过程，使水进一步得到净化。2-2、砂滤器的作用：去除粒度大于20μm的机械杂质，经过混凝的小分子有机物和部分胶体，使出水浊度小于0.5NTU,CODMn小于1.5mg/L，SDI≤52-3、注意事项：影响砂滤器运行的主要因素有滤速、反洗和水流的均匀性等。1）滤速砂滤器的滤速不能过于慢。因为滤速过慢，单位过滤面积的处理水量就小。为了达到一定的出水量，势必要增大过滤面积，也就要增加投资。但如果滤速过快，不仅增加了水头损失，过滤周期也会缩短，并会使出水的质和量下降。滤速一般选择10-12m/h。2）反洗反洗是用以除去滤层中的泥渣，以恢复滤料的过滤能力。为了把泥渣冲洗干净，必须要有一定的反洗速度和时间。这与滤料大小及相对密度、膨胀率及水温都有关系。滤料用石英砂的反洗强度为15L/（m2·s）。反洗时，滤层的膨胀率为25%-50%，反洗时间5-6min。只有反洗效果好，才能使砂滤器运行良好。3）水流的均匀性无论是运行或反洗时，都要求各截面的水流分布均匀。要使水流均匀，主要是排水系统要良好。只有水流的均匀性，才能使过滤效果良好。4）反洗周期：为保证过滤效果，一般每运行24小时反洗一次。2-4、砂滤器在运行中出现的异常现象及处理方法：序号异常现象原因处理方法1过滤器周期性水量减少1）过滤砂与悬浮物结块2）反洗强度不够或反洗不彻底3）反洗周期过长1）加强反洗及水质澄清2）调整水压力和流量3）应适当增加反第2页，共13页4）配水装置或排水装置损坏引起偏流5）滤层高底太低6）原水水质突然浑浊洗次数缩短反洗周期4）检查配水装置或排水装置5）适当增加滤层高度6）加强原水水质分析和澄清2过滤器流量不够1）进水管道或排水系统水头阻力过大2）滤层上部被污泥堵塞或有结块情况1）改变或排除进水管道或排水系统故障2）清除污泥或结块彻底反洗过滤器尽量降低水中悬浮物含量3反洗中过滤砂流失1）反洗强度过大2）排水或配水装置损坏导致反洗水在过滤器截面上分布不均1）立即降低反洗强度2）检查、检修排水或配水装置4反洗时间很长浑浊度才降低1）反洗水在过滤器截面上分布不均匀或有死角2）滤层太脏1）检查、检修配水或排水装置，消灭死角2）适当增加反洗次数和反洗强度5过滤出水浑浊度达不到要求1）滤层表面被污泥严重污染2）滤层高底不够3）过滤速度太快1）加强和改进水的混凝、澄清工作，增大反洗强度2）增加滤层高度3）调整过滤水的速度6运行中出水有滤砂排水装置损坏卸出过滤砂，检修排水装置3、活性碳过滤器3-1、活性碳过滤原理说明：活性碳对水中杂质物的去除作用，是基于活性碳的活性表面和不饱和化学键。由于活性碳的表面积很大（500-1500m2/g）。加之表面又布满了平均直径为2-3nm的微孔，所以活性碳具有很高的吸附能力。同时，由于活性碳表面上的碳原子在能量上是不等值的，这些原子含有不饱和键，因此具有与外来分子或基团发生化学作用的趋势，对某些有机物有...
