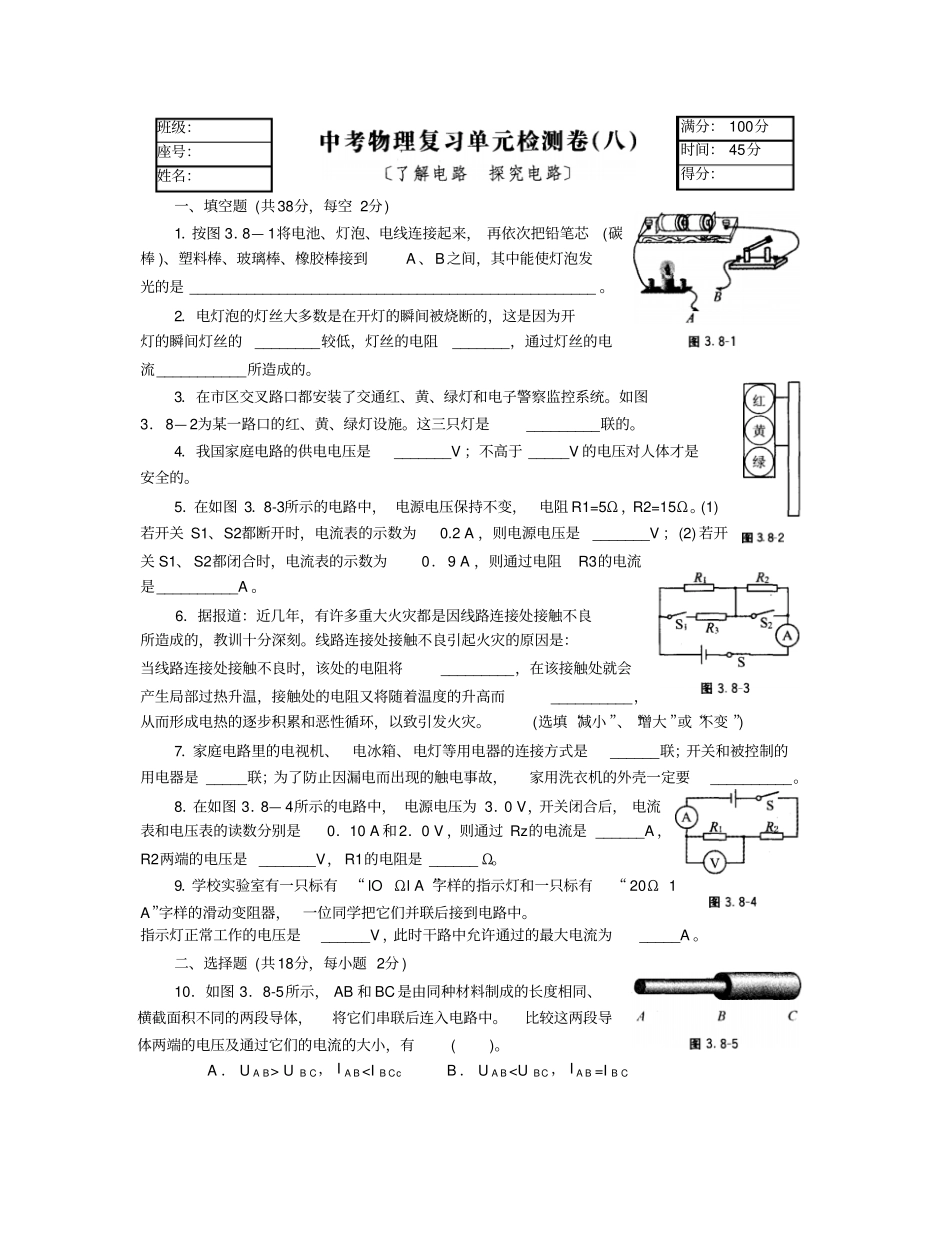

班级：座号：姓名：满分：100分时间：45分得分：一、填空题(共38分，每空2分)1．按图3．8—1将电池、灯泡、电线连接起来，再依次把铅笔芯(碳棒)、塑料棒、玻璃棒、橡胶棒接到A、B之间，其中能使灯泡发光的是__________________________________________________。2．电灯泡的灯丝大多数是在开灯的瞬间被烧断的，这是因为开灯的瞬间灯丝的________较低，灯丝的电阻_______，通过灯丝的电流___________所造成的。3．在市区交叉路口都安装了交通红、黄、绿灯和电子警察监控系统。如图3．8—2为某一路口的红、黄、绿灯设施。这三只灯是_________联的。4．我国家庭电路的供电电压是_______V；不高于_____V的电压对人体才是安全的。5．在如图3．8-3所示的电路中，电源电压保持不变，电阻R1=5Ω，R2=15Ω。(1)若开关S1、S2都断开时，电流表的示数为0.2A，则电源电压是_______V；(2)若开关S1、S2都闭合时，电流表的示数为0．9A，则通过电阻R3的电流是__________A。6．据报道：近几年，有许多重大火灾都是因线路连接处接触不良所造成的，教训十分深刻。线路连接处接触不良引起火灾的原因是：当线路连接处接触不良时，该处的电阻将_________，在该接触处就会产生局部过热升温，接触处的电阻又将随着温度的升高而__________，从而形成电热的逐步积累和恶性循环，以致引发火灾。(选填“减小”、“增大”或“不变”)7．家庭电路里的电视机、电冰箱、电灯等用电器的连接方式是______联；开关和被控制的用电器是_____联；为了防止因漏电而出现的触电事故，家用洗衣机的外壳一定要__________。8．在如图3．8—4所示的电路中，电源电压为3．0V，开关闭合后，电流表和电压表的读数分别是0．10A和2．0V，则通过Rz的电流是______A，R2两端的电压是_______V，R1的电阻是______Ω。9．学校实验室有一只标有“lOΩlA”字样的指示灯和一只标有“20Ω1A”字样的滑动变阻器，一位同学把它们并联后接到电路中。指示灯正常工作的电压是______V，此时干路中允许通过的最大电流为_____A。二、选择题(共18分，每小题2分)10．如图3．8-5所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较这两段导体两端的电压及通过它们的电流的大小，有()。A．UAB>UBC，IABUBC，IAB=IBCD．UAB=UBC，IAB
