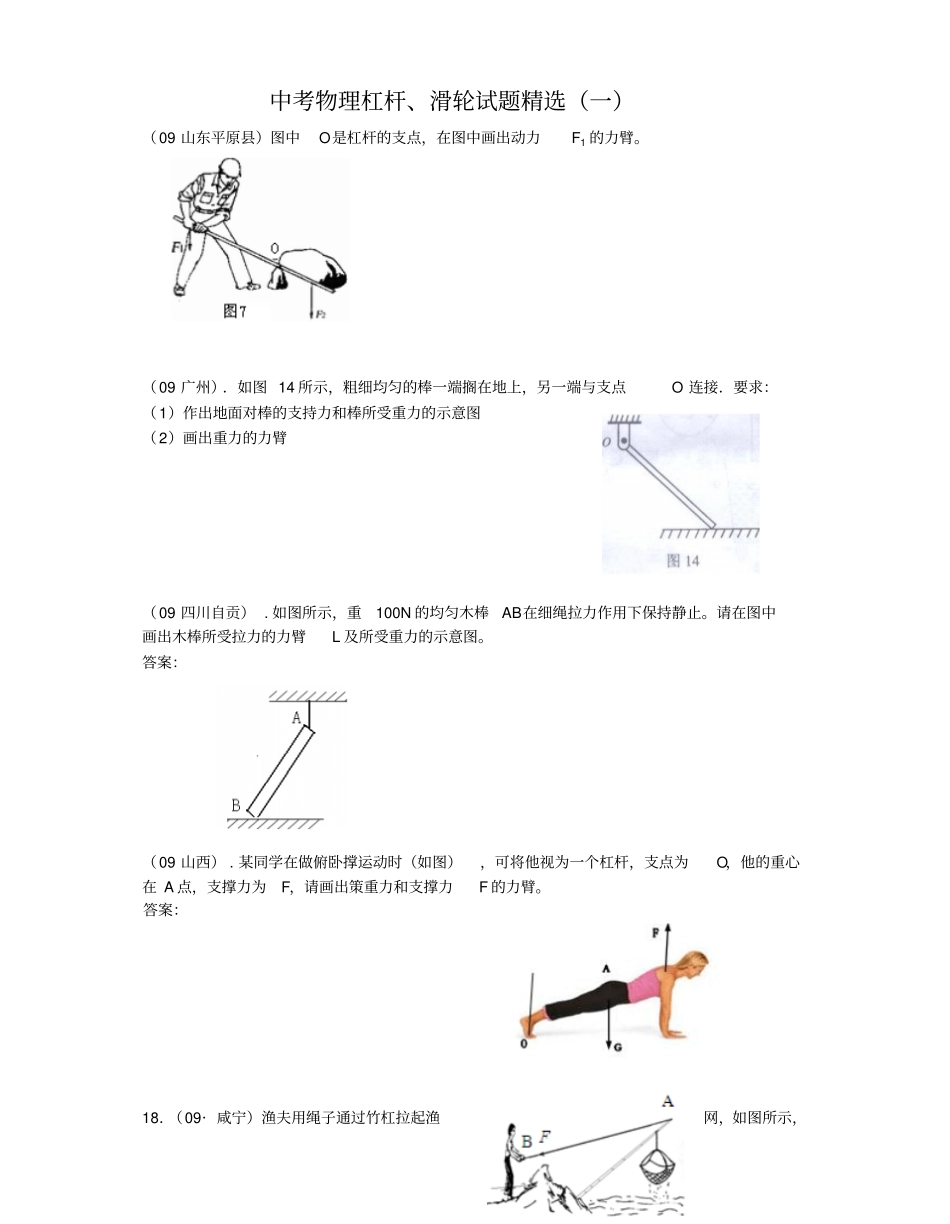

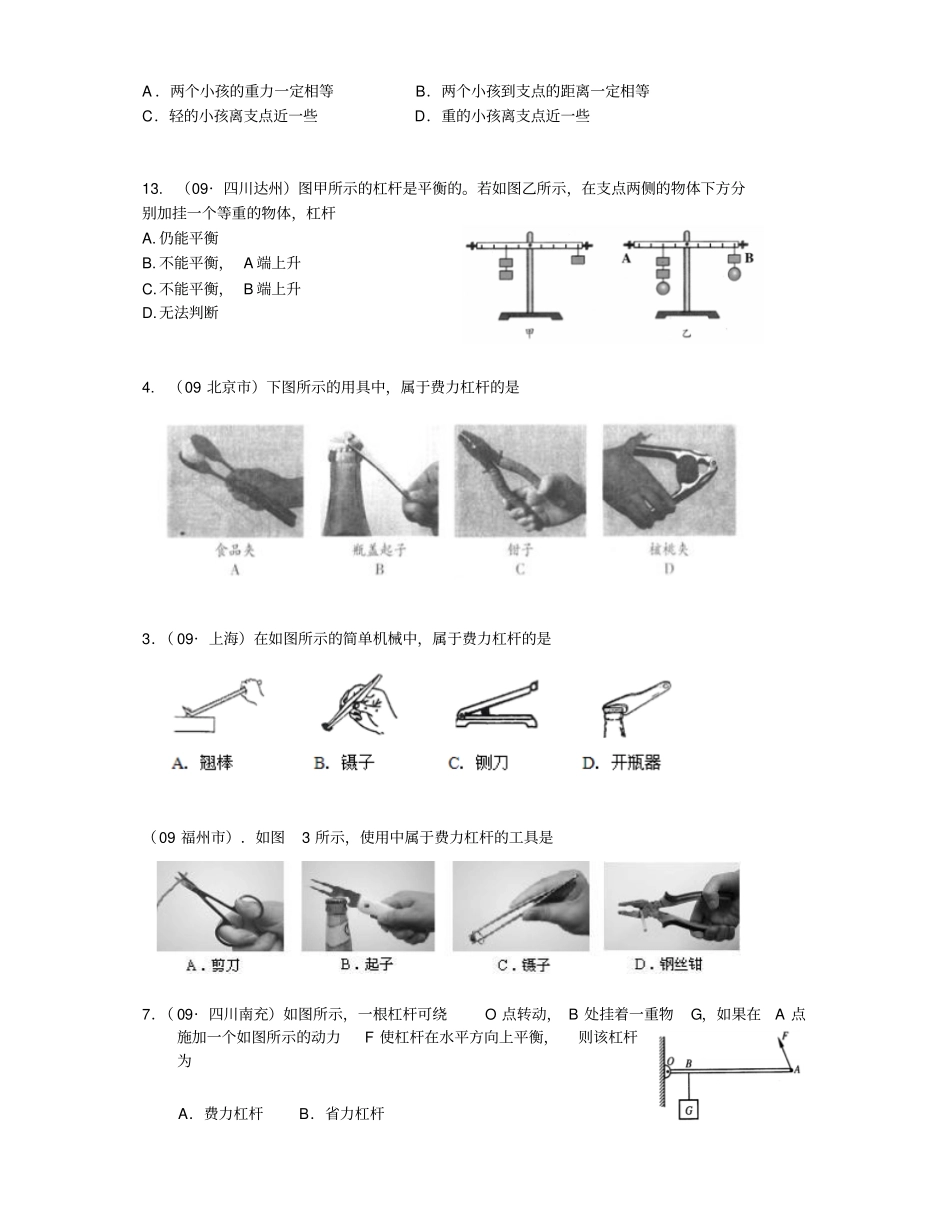

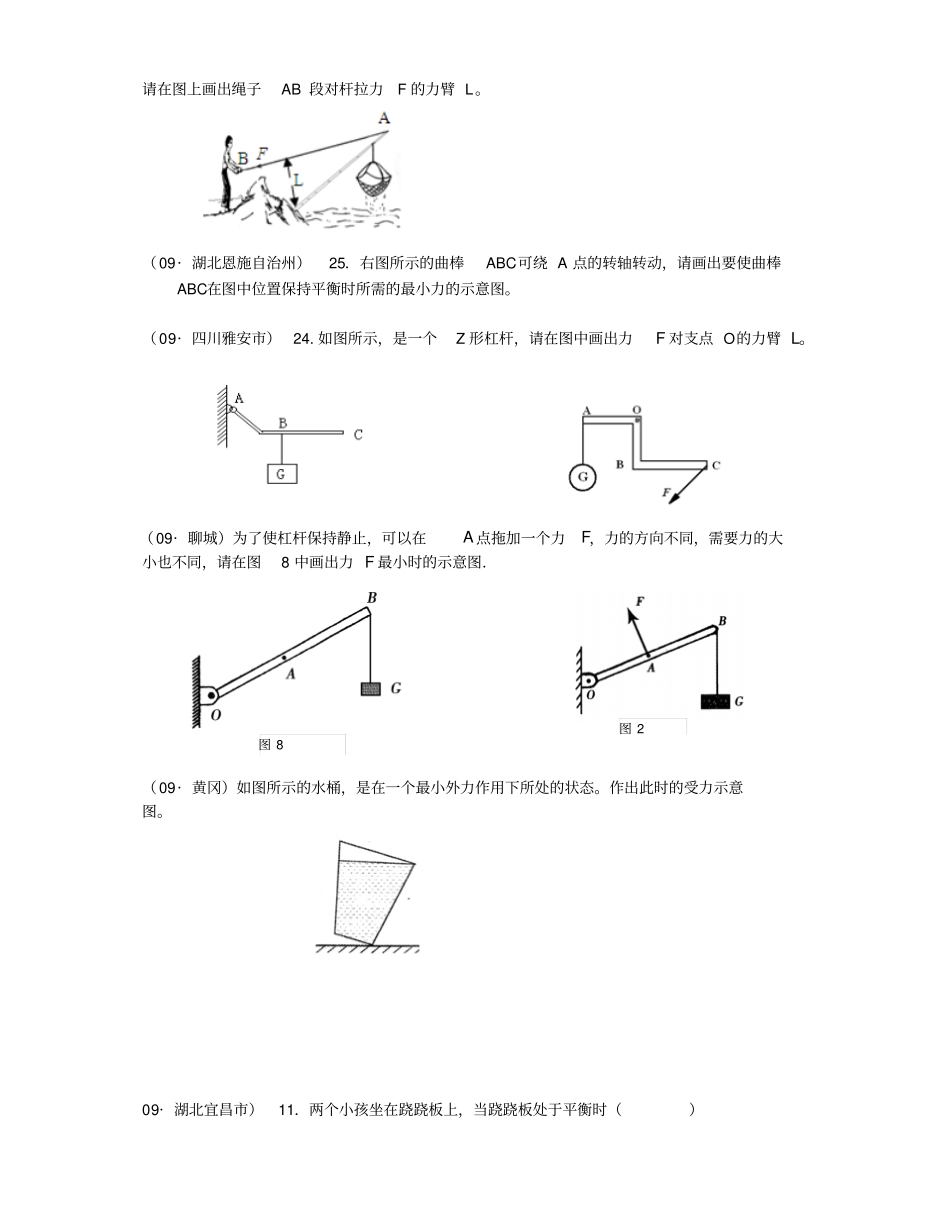

中考物理杠杆、滑轮试题精选（一）（09山东平原县）图中O是杠杆的支点，在图中画出动力F1的力臂。（09广州）．如图14所示，粗细均匀的棒一端搁在地上，另一端与支点O连接．要求：（1）作出地面对棒的支持力和棒所受重力的示意图（2）画出重力的力臂（09四川自贡）.如图所示，重100N的均匀木棒AB在细绳拉力作用下保持静止。请在图中画出木棒所受拉力的力臂L及所受重力的示意图。答案：（09山西）.某同学在做俯卧撑运动时（如图），可将他视为一个杠杆，支点为O，他的重心在A点，支撑力为F，请画出策重力和支撑力F的力臂。答案：18．（09·咸宁）渔夫用绳子通过竹杠拉起渔网，如图所示，请在图上画出绳子AB段对杆拉力F的力臂L。（09·湖北恩施自治州）25．右图所示的曲棒ABC可绕A点的转轴转动，请画出要使曲棒ABC在图中位置保持平衡时所需的最小力的示意图。（09·四川雅安市）24.如图所示，是一个Z形杠杆，请在图中画出力F对支点O的力臂L。（09·聊城）为了使杠杆保持静止，可以在A点拖加一个力F，力的方向不同，需要力的大小也不同，请在图8中画出力F最小时的示意图．（09·黄冈）如图所示的水桶，是在一个最小外力作用下所处的状态。作出此时的受力示意图。09·湖北宜昌市）11．两个小孩坐在跷跷板上，当跷跷板处于平衡时（）图8图2A．两个小孩的重力一定相等B．两个小孩到支点的距离一定相等C．轻的小孩离支点近一些D．重的小孩离支点近一些13.（09·四川达州）图甲所示的杠杆是平衡的。若如图乙所示，在支点两侧的物体下方分别加挂一个等重的物体，杠杆A.仍能平衡B.不能平衡，A端上升C.不能平衡，B端上升D.无法判断4.（09北京市）下图所示的用具中，属于费力杠杆的是3．（09·上海）在如图所示的简单机械中，属于费力杠杆的是（09福州市）．如图3所示，使用中属于费力杠杆的工具是7．（09·四川南充）如图所示，一根杠杆可绕O点转动，B处挂着一重物G，如果在A点施加一个如图所示的动力F使杠杆在水平方向上平衡，则该杠杆为A．费力杠杆B．省力杠杆C．等臂杠杆D．以上三种情况都有可能（09四川绵阳）15.杆秤是一种很古老但现在仍然在广泛使用的一种测量质量的工具。小林同学用一杆秤称一实心球的质量，如图所示。当杆秤在水平位置平衡时，秤砣拉线正好压在4kg的刻度线上。根据秤砣拉线、提纽和称钩所在秤杆的位置之间的距离的粗略关系，可以估测出秤砣的质量大约是A．10gB．400gC．1000gD．4000g（09山东平原县）园艺师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O处靠近，这样做的目的是为了A．增大阻力臂，减小动力移动的距离B．减小动力臂，减小动力移动的距离C．增大动力臂，省力D．减小阻力臂，省力（09金华）19．在海南举办的大力士比赛中，有一个项目是把车轮推上台阶。下面把车轮推上台阶的四种方法，推力的作用点相同，推力的方向不同，如图所示，则哪一种推法最省力（09烟台）．观察图所示的指甲刀的结构图，其中分析正确的是A．一个杠杆，且是省力杠杆B．两个杠杆，一个省力杠杆，一个费力杠杆C．三个杠杆，一个省力杠杆，两个费力杠杆D．三个杠杆，一个费力杠杆，两个省力杠杆（09湖南娄底）．简单机械在日常生活中应用十分广泛，下列图中属于费力杠杆的是（09重庆綦江）．如图所示的几种杠杆类工具，在使用时属于费力杠杆的是()（09湖北襄樊）．如图1所示的杠杆中，属于费力杠杆的是11．（09泉州丰泽）图5是各式各样剪刀的示意图，它们都是一对的杠杆。现要用它们来剪开较硬的物体，其中选用最合适的剪刀是（）（09·辽宁朝阳市）14．在图6中，要将一圆柱体重物推上台阶，最小的作用力应是()A．F1B．F2C．F3D．F4（09湖南益阳）5．图2所示的简单机械，在使用中属于费力杠杆的是8．（09·福建晋江）如图2所示，是生活中的几种工具，其中属于省力杠杆的是2．（09·辽宁十二市）小明和家人乘汽车去河口赏桃花，看到窗外的树木向后退，这是为参照物。司机在熟练地转动方向盘，方向盘是杠杆（填“省力”或“费力”）。17．（09·齐齐哈尔）如图所示，杠杆AC（刻度均匀，不计杠杆重）可绕支点O自由转动，在B点挂一个重为40N的物体，为使杠杆在水平位置平衡，在...
