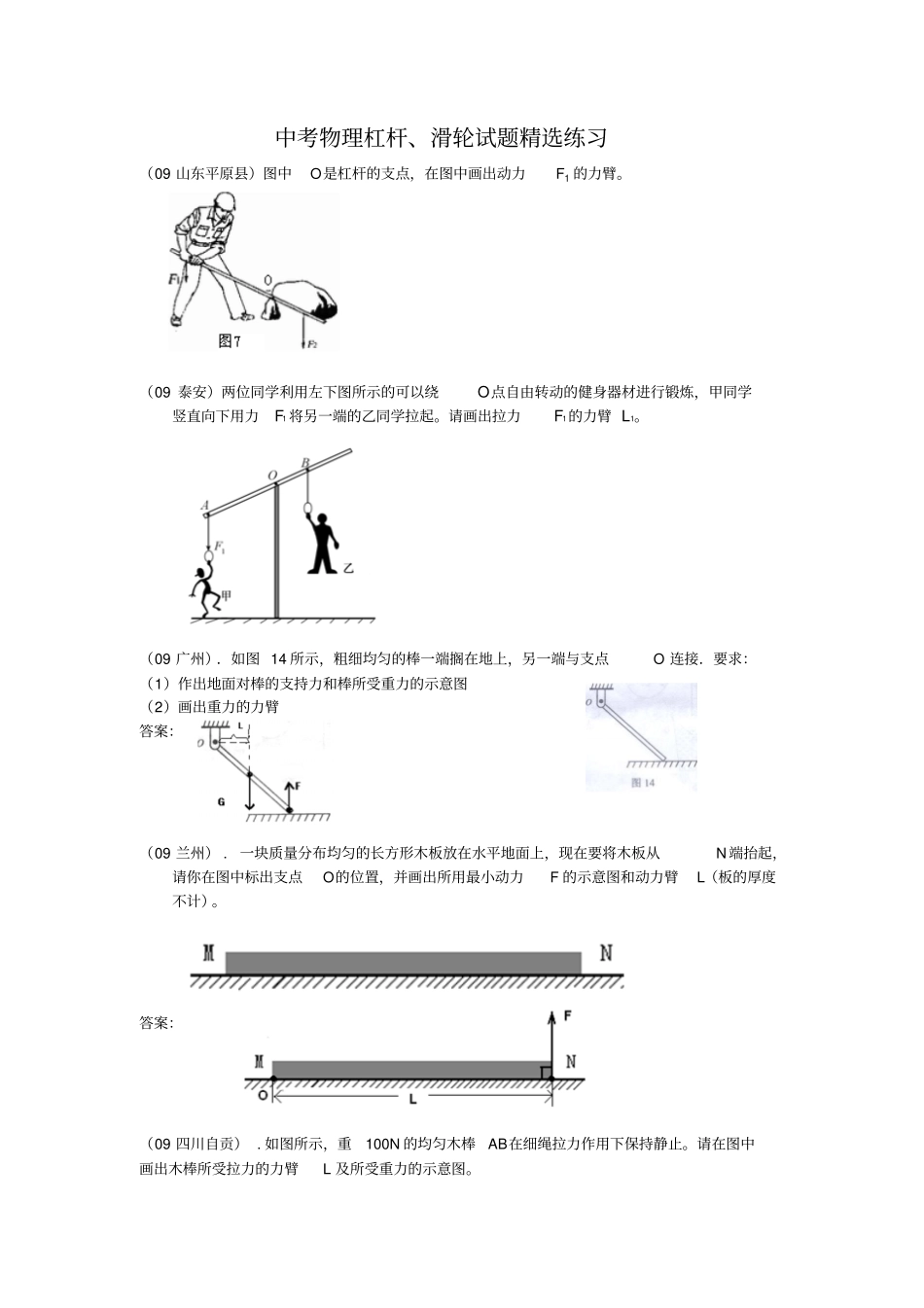

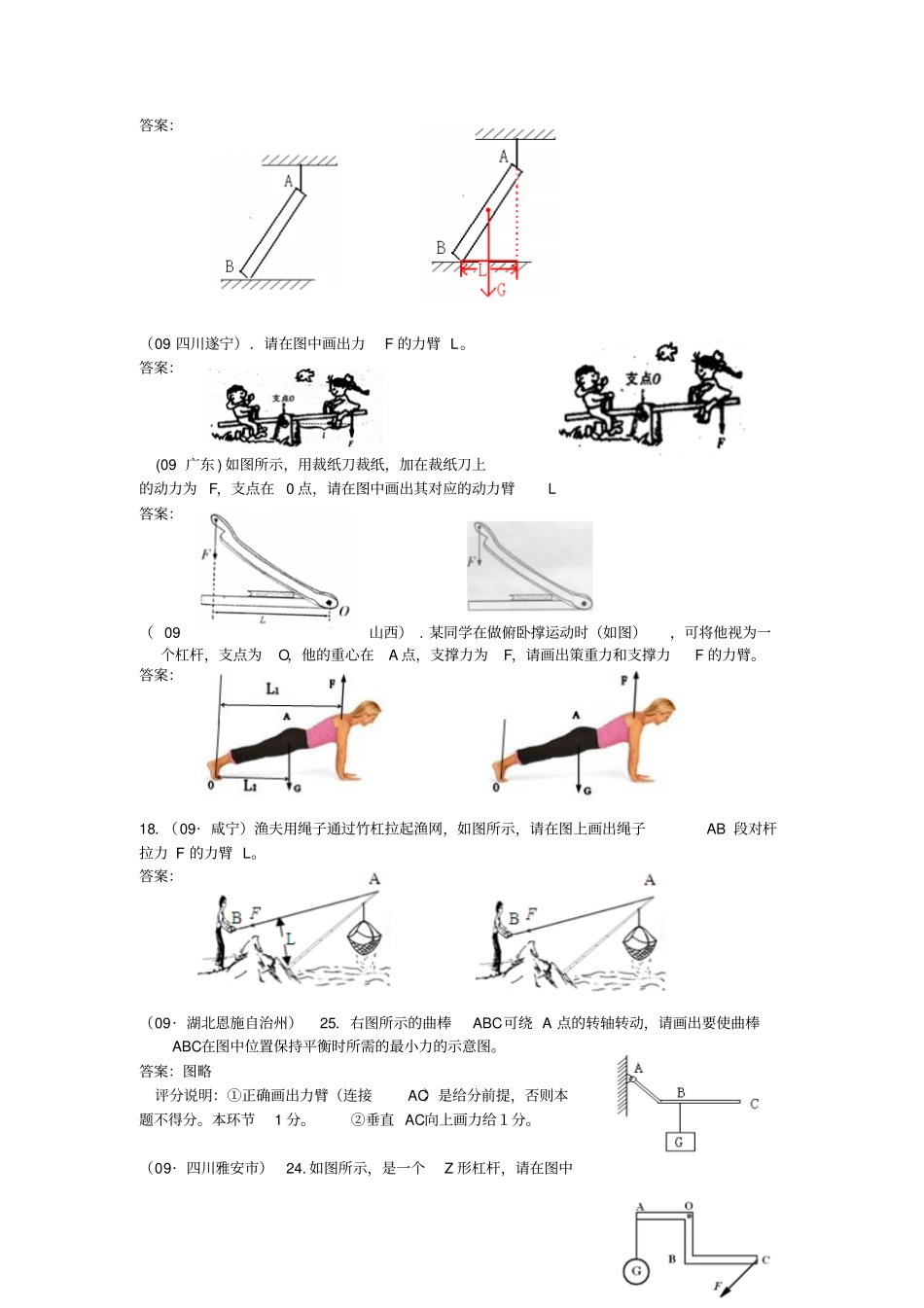

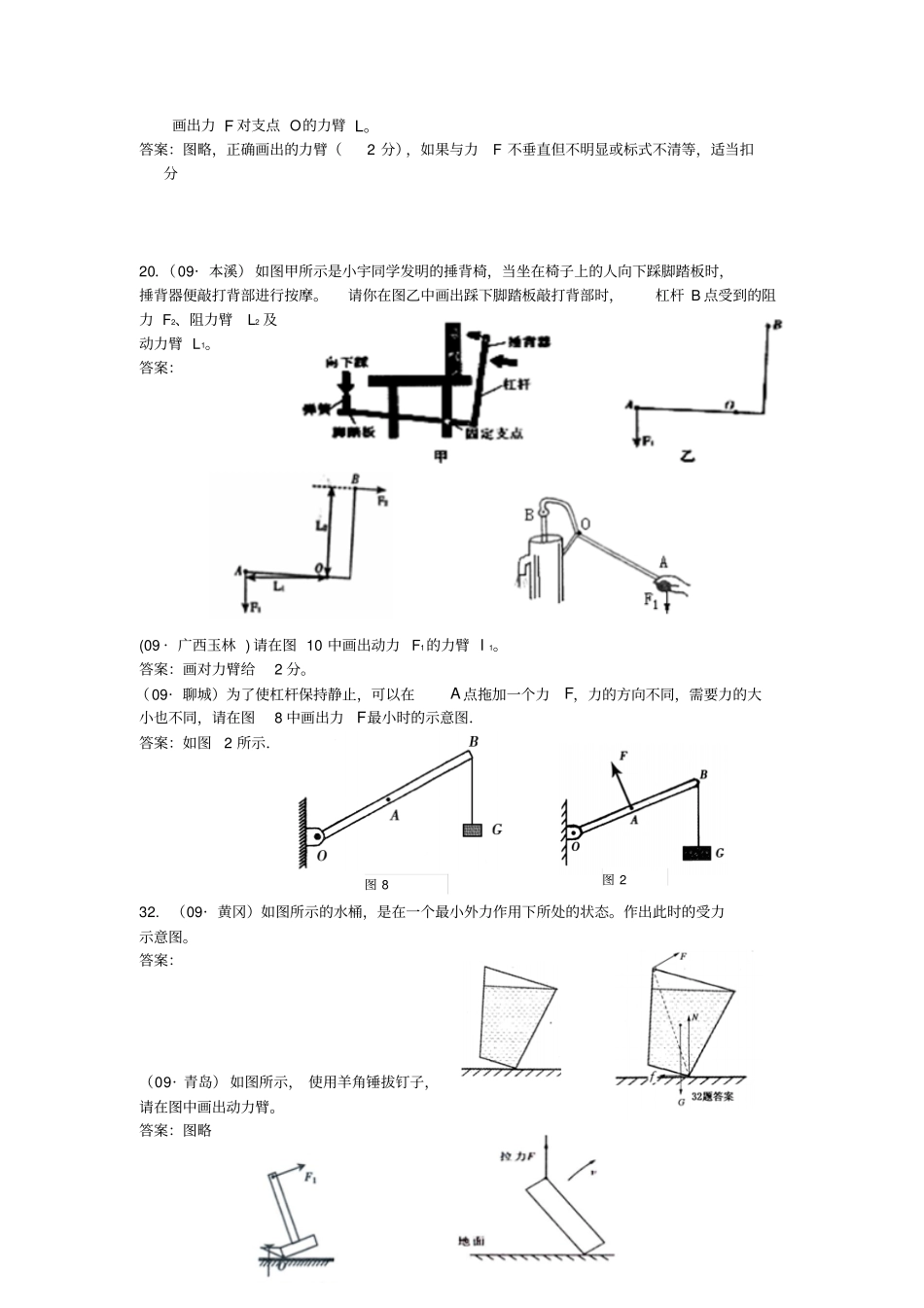

中考物理杠杆、滑轮试题精选练习（09山东平原县）图中O是杠杆的支点，在图中画出动力F1的力臂。（09泰安）两位同学利用左下图所示的可以绕O点自由转动的健身器材进行锻炼，甲同学竖直向下用力F1将另一端的乙同学拉起。请画出拉力F1的力臂L1。（09广州）．如图14所示，粗细均匀的棒一端搁在地上，另一端与支点O连接．要求：（1）作出地面对棒的支持力和棒所受重力的示意图（2）画出重力的力臂答案：（09兰州）.一块质量分布均匀的长方形木板放在水平地面上，现在要将木板从N端抬起，请你在图中标出支点O的位置，并画出所用最小动力F的示意图和动力臂L（板的厚度不计）。答案：（09四川自贡）.如图所示，重100N的均匀木棒AB在细绳拉力作用下保持静止。请在图中画出木棒所受拉力的力臂L及所受重力的示意图。答案：（09四川遂宁）．请在图中画出力F的力臂L。答案：(09广东)如图所示，用裁纸刀裁纸，加在裁纸刀上的动力为F，支点在0点，请在图中画出其对应的动力臂L答案：（09山西）.某同学在做俯卧撑运动时（如图），可将他视为一个杠杆，支点为O，他的重心在A点，支撑力为F，请画出策重力和支撑力F的力臂。答案：18．（09·咸宁）渔夫用绳子通过竹杠拉起渔网，如图所示，请在图上画出绳子AB段对杆拉力F的力臂L。答案：（09·湖北恩施自治州）25．右图所示的曲棒ABC可绕A点的转轴转动，请画出要使曲棒ABC在图中位置保持平衡时所需的最小力的示意图。答案：图略评分说明：①正确画出力臂（连接AC）是给分前提，否则本题不得分。本环节1分。②垂直AC向上画力给１分。（09·四川雅安市）24.如图所示，是一个Z形杠杆，请在图中画出力F对支点O的力臂L。答案：图略，正确画出的力臂（2分），如果与力F不垂直但不明显或标式不清等，适当扣分20．（09·本溪）如图甲所示是小宇同学发明的捶背椅，当坐在椅子上的人向下踩脚踏板时，捶背器便敲打背部进行按摩。请你在图乙中画出踩下脚踏板敲打背部时，杠杆B点受到的阻力F2、阻力臂L2及动力臂L1。答案：(09·广西玉林)请在图10中画出动力F1的力臂l1。答案：画对力臂给2分。（09·聊城）为了使杠杆保持静止，可以在A点拖加一个力F，力的方向不同，需要力的大小也不同，请在图8中画出力F最小时的示意图．答案：如图2所示．32.（09·黄冈）如图所示的水桶，是在一个最小外力作用下所处的状态。作出此时的受力示意图。答案：（09·青岛）如图所示，使用羊角锤拔钉子，请在图中画出动力臂。答案：图略图8图228.（09·广安）如图所示，倒在地上的一块砖，被一竖直向上的力拉起，在这一过程中块绕下端转动。请你作出砖块在图中所示位置时所受拉力F的力臂L．28．（09·陕西）(1)如图是一种简易晾衣架，它的横杆相当于一个杠杆，O点是支点，2F是阻力，请作出A点受到的动力1F的示意图和它的力臂1l．答案：如图1F方向正确1分，1l画法正确1分（09·湖北宜昌市）11．两个小孩坐在跷跷板上，当跷跷板处于平衡时A．两个小孩的重力一定相等B．两个小孩到支点的距离一定相等C．轻的小孩离支点近一些D．重的小孩离支点近一些答案：D13.（09·四川达州）图甲所示的杠杆是平衡的。若如图乙所示，在支点两侧的物体下方分别加挂一个等重的物体，杠杆A.仍能平衡B.不能平衡，A端上升C.不能平衡，B端上升D.无法判断答案：B22.（09·广安）一根长为1.8m的扁担，左、右两端分别挂了24Kg和30Kg的货物，要使挑的时候扁担平衡，肩膀应放在距离扁担左端m的位置上（不考虑扁担的重）（09·安徽芜湖）19．我们都做过“探究杠杆平衡条件”的实验。(1)实验前没有挂钩码时，若杠杆左端下倾，则应将右端的平衡螺母向_______(选填“左”或“右”)调节，使杠杆在水平位置平衡，实验前使杠杆水平平衡的目的是________________________________________________。(2)实验中，用图9所示的方式悬挂钩码，杠杆也能水平平衡(杠杆上每格等距)，但老师却往往提醒大家不要采用这种方式。这主要是因为该种方式()A．一个人无法独立操作B．需要使用太多的钩码C．力臂与杠杆不重合D．力和力臂数目过多(3)图9中，不改变支点O右侧所挂的两个钩码及其位置，保持左侧第____格的钩码不动，将左侧另外两个钩码...
