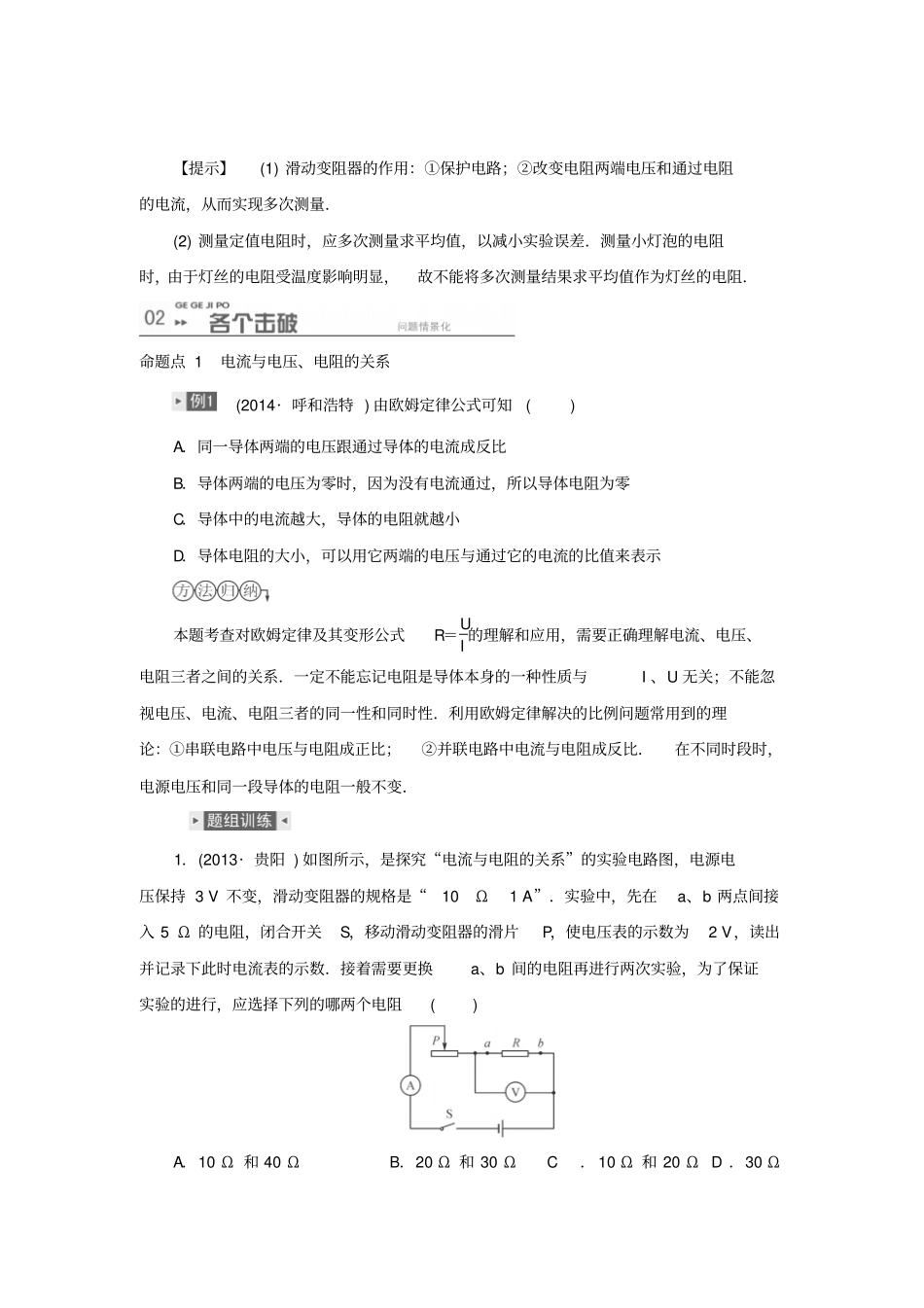

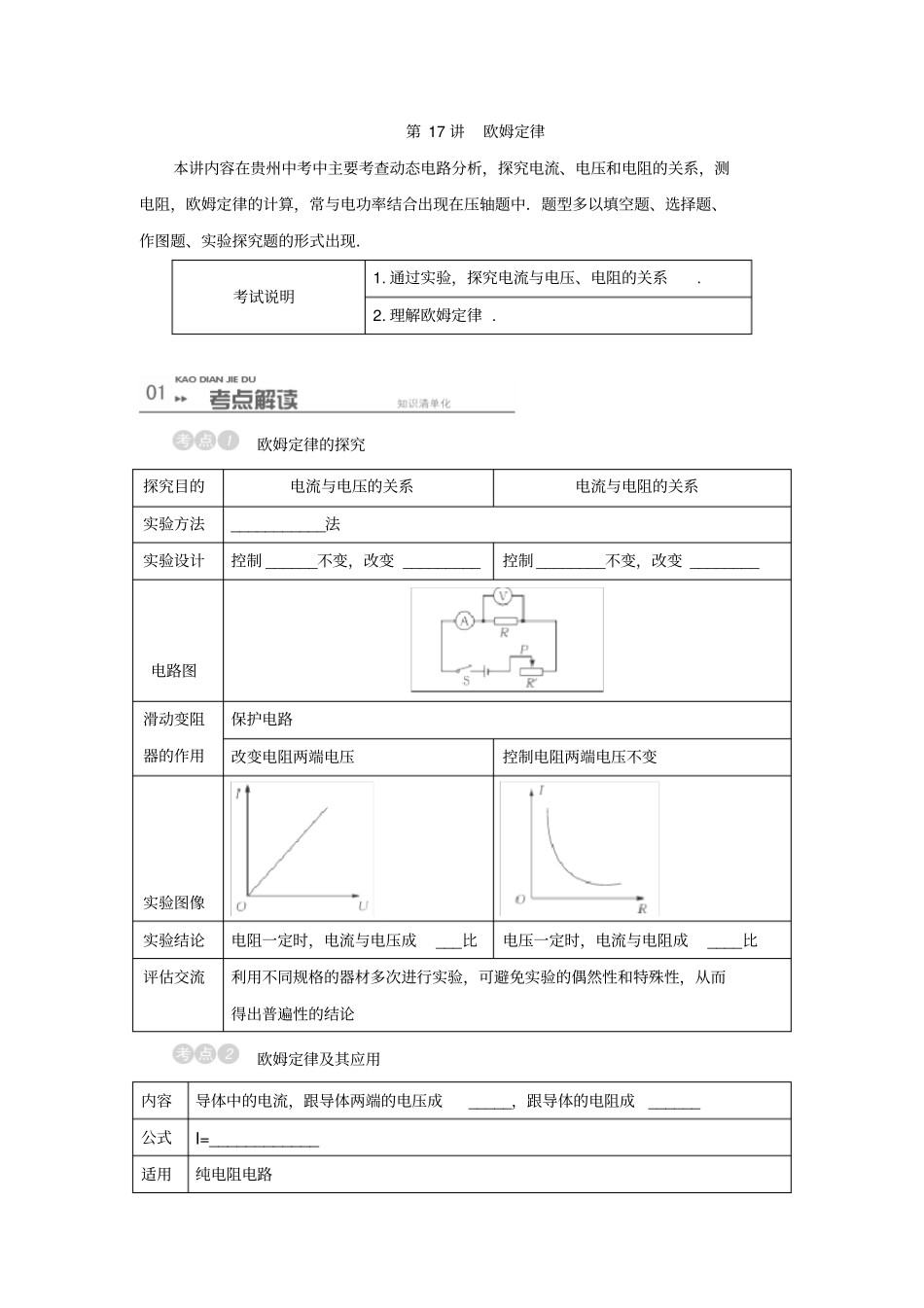

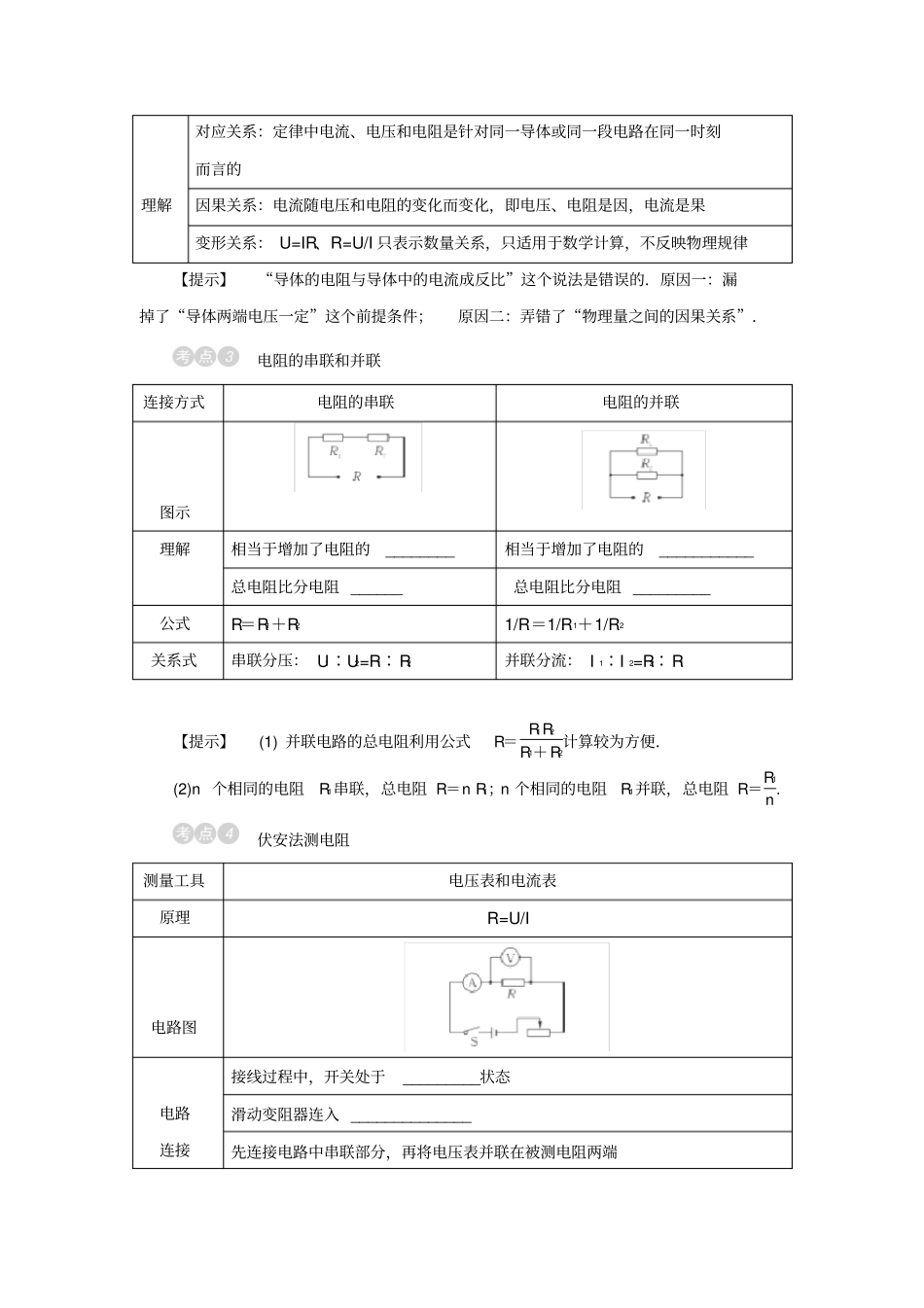

第17讲欧姆定律本讲内容在贵州中考中主要考查动态电路分析，探究电流、电压和电阻的关系，测电阻，欧姆定律的计算，常与电功率结合出现在压轴题中．题型多以填空题、选择题、作图题、实验探究题的形式出现．考试说明1.通过实验，探究电流与电压、电阻的关系.2.理解欧姆定律.欧姆定律的探究探究目的电流与电压的关系电流与电阻的关系实验方法___________法实验设计控制______不变，改变_________控制________不变，改变________电路图滑动变阻器的作用保护电路改变电阻两端电压控制电阻两端电压不变实验图像实验结论电阻一定时，电流与电压成___比电压一定时，电流与电阻成____比评估交流利用不同规格的器材多次进行实验，可避免实验的偶然性和特殊性，从而得出普遍性的结论欧姆定律及其应用内容导体中的电流，跟导体两端的电压成_____，跟导体的电阻成______公式I=____________适用纯电阻电路理解对应关系：定律中电流、电压和电阻是针对同一导体或同一段电路在同一时刻而言的因果关系：电流随电压和电阻的变化而变化，即电压、电阻是因，电流是果变形关系：U=IR、R=U/I只表示数量关系，只适用于数学计算，不反映物理规律【提示】“导体的电阻与导体中的电流成反比”这个说法是错误的．原因一：漏掉了“导体两端电压一定”这个前提条件；原因二：弄错了“物理量之间的因果关系”．电阻的串联和并联连接方式电阻的串联电阻的并联图示理解相当于增加了电阻的________相当于增加了电阻的___________总电阻比分电阻______总电阻比分电阻_________公式R＝R1＋R21/R＝1/R1＋1/R2关系式串联分压：U1∶U2=R1∶R2并联分流：I1∶I2=R2∶R1【提示】(1)并联电路的总电阻利用公式R＝R1R2R1＋R2计算较为方便．(2)n个相同的电阻R1串联，总电阻R＝nR1；n个相同的电阻R1并联，总电阻R＝R1n.伏安法测电阻测量工具电压表和电流表原理R=U/I电路图电路连接接线过程中，开关处于_________状态滑动变阻器连入______________先连接电路中串联部分，再将电压表并联在被测电阻两端【提示】(1)滑动变阻器的作用：①保护电路；②改变电阻两端电压和通过电阻的电流，从而实现多次测量．(2)测量定值电阻时，应多次测量求平均值，以减小实验误差．测量小灯泡的电阻时，由于灯丝的电阻受温度影响明显，故不能将多次测量结果求平均值作为灯丝的电阻．命题点1电流与电压、电阻的关系(2014·呼和浩特)由欧姆定律公式可知()A．同一导体两端的电压跟通过导体的电流成反比B．导体两端的电压为零时，因为没有电流通过，所以导体电阻为零C．导体中的电流越大，导体的电阻就越小D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示本题考查对欧姆定律及其变形公式R＝UI的理解和应用，需要正确理解电流、电压、电阻三者之间的关系．一定不能忘记电阻是导体本身的一种性质与I、U无关；不能忽视电压、电流、电阻三者的同一性和同时性．利用欧姆定律解决的比例问题常用到的理论：①串联电路中电压与电阻成正比；②并联电路中电流与电阻成反比．在不同时段时，电源电压和同一段导体的电阻一般不变．1．(2013·贵阳)如图所示，是探究“电流与电阻的关系”的实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω1A”．实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻()A．10Ω和40ΩB．20Ω和30ΩC．10Ω和20ΩD．30Ω和40Ω2．(2015·南宁)如图是“探究电流与电阻的关系”的电路图．将5Ω的定值电阻接入图中A、B两点间，正确操作后，电流表的示数为0.40A．接下来的操作是：断开开关，将5Ω的定值电阻更换为10Ω的定值电阻，再将滑动变阻器的滑片P移到最____(填“左”或“右”)端，然后闭合开关，移动滑片P，使电压表示数为____V时，读出电流表的示数．命题点2欧姆定律的应用(2015·遵义)如图所示电路，电源电压U及定值电阻R0的阻值不变，R为电阻箱．闭合开关S，第一次调节电阻箱的阻值，使电压表的示数为15V；第二次调节电阻箱的阻值为第一...
