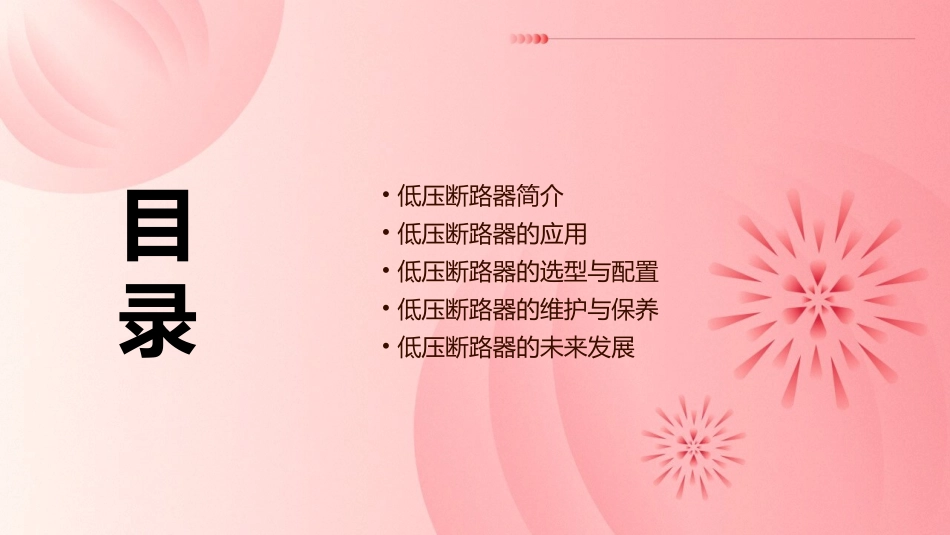

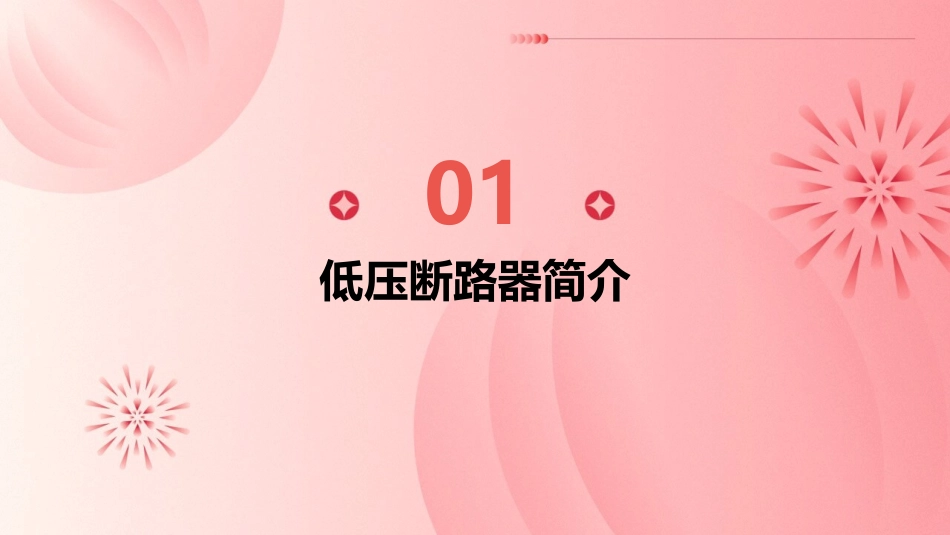

低压断路器概要课件•低压断路器简介•低压断路器的应用•低压断路器的选型与配置•低压断路器的维护与保养•低压断路器的未来发展目录01低压断路器简介低压断路器是一种能在正常条件下接通、承载和分断电流，也能在规定非正常条件下在一定时间内接通、承载和分断电流的开关电器。主要用于配电系统，作为电源开关、控制开关、保护开关以及电路的分断和隔离等用途。定义与作用作用定义工作原理触点系统低压断路器的触点系统包括静触点和动触点，当动触点与静触点接触时，电路接通；当动触点离开静触点时，电路断开。灭弧装置在断路器分断电路时，会产生电弧，灭弧装置的作用是熄灭电弧，保证断路器的正常工作。脱扣机构脱扣机构是断路器的主要组成部分，它由热元件、电磁元件和机械元件组成，用于实现断路器的自动分断。具有体积小、结构紧凑、分断能力强的特点，主要用于配电系统中的线路保护和电动机保护。塑壳式断路器具有分断能力强、遮断容量大、维护方便等特点，适用于配电系统中要求高可靠性的场合。框架式断路器具有快速分断电路的能力，能够在短路电流未达到峰值之前将其分断，适用于要求快速切断电路的场合。限流式断路器分类与特点02低压断路器的应用控制电源通断在电力系统中，低压断路器作为开关设备，用于控制电源的通断，实现电力系统的正常启动、停止和切换。保护设备低压断路器在电力系统中主要用于保护电气设备，如变压器、发电机和电动机等，避免因过载、短路或欠压等故障而损坏。监测系统状态低压断路器通过监测电流、电压等参数，及时发现系统异常，如过载、短路等，并采取相应的保护措施。电力系统中的应用设备安全保护在工业环境中，设备的安全至关重要。低压断路器能够及时切断故障电流，保护设备和人员安全。数据采集与监控低压断路器可以集成到工业自动化系统中，实现数据采集和监控，帮助企业实时了解生产状况并进行优化。自动化生产线控制在工业自动化生产线上，低压断路器用于控制各种设备的启停，实现自动化生产流程。工业自动化中的应用在家用电器中，低压断路器作为电源开关，用于控制家用电器的通电和断电。家庭电源控制过载保护短路保护当家用电器出现过载时，低压断路器能够自动切断电源，保护电器不受损坏。当家用电器发生短路时，低压断路器能够快速切断电源，防止火灾等事故发生。030201家用电器中的应用03低压断路器的选型与配置额定电流选择短路电流整定极数和脱扣器选择附件配置断路器选型原则01020304根据负载的额定电流和最大预期负载电流选择断路器的额定电流。根据线路的最大短路电流有效值来选择断路器的短路电流整定。根据需要选择单极、两极或三极的断路器，并选择合适的脱扣器类型和规格。根据需要配置辅助触点、报警触点等附件。根据配电系统的要求，选择相应的断路器配置方案，如单相、三相或四极断路器。配电系统方案根据负载特性和保护要求，选择合适的保护特性方案，如长延时、短延时、瞬时或漏电保护。保护特性方案根据使用环境和空间条件，选择合适的安装方案，如固定式、抽屉式或导轨式安装。安装方案根据实际需要，配置相应的辅助触点、报警触点等附件。附件配置方案断路器配置方案在操作过程中应先检查断路器的状态，确保其处于断开或关闭状态，避免误操作导致设备损坏或人员伤亡。操作注意事项定期对断路器进行检查和维护，确保其正常运转，及时发现并处理潜在故障。维护与保养断路器应安装在干燥、通风良好、无腐蚀性气体的环境中，避免过载、过热或受潮。使用环境在使用过程中应注意安全防护，避免触电等安全事故的发生。安全防护断路器使用注意事项04低压断路器的维护与保养03检查触点检查触点是否清洁、无氧化或腐蚀现象，如有需要，用适当的工具或砂纸进行清洁。01清洁外壳和操作机构定期使用干燥的抹布轻轻擦拭断路器的外壳和操作机构，以去除灰尘和污垢。02检查紧固件确保所有紧固件（如螺丝、螺母等）都已拧紧，没有松动迹象。日常维护保养如出现此问题，可能是由于触点表面氧化或污垢积累导致。解决方法是清洁触点表面，并确保其接触良好。触点接触不良如出现操作机构卡滞、失灵等问题，可能是由于内部机械部...
