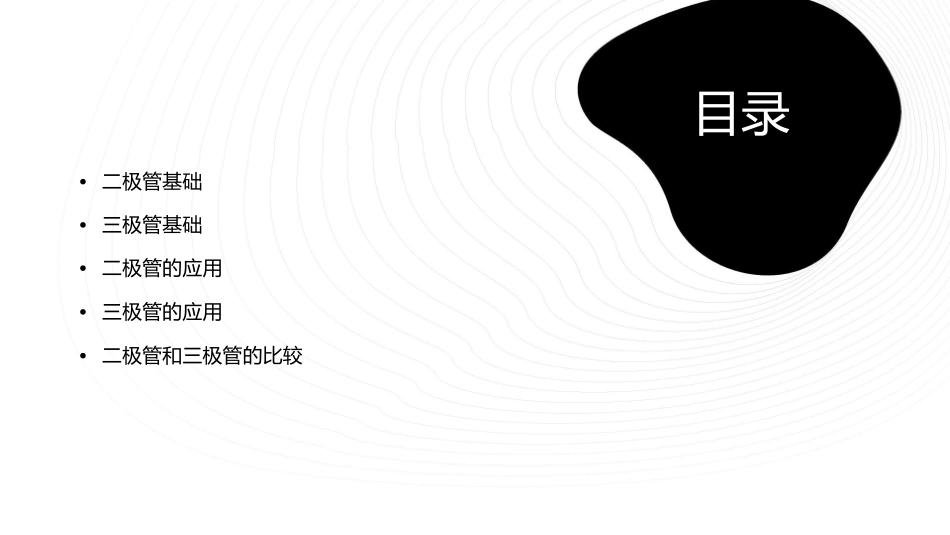

二极管和三极管分解课件目录•二极管基础•三极管基础•二极管的应用•三极管的应用•二极管和三极管的比较二极管基础二极管的工作原理开关二极管整流二极管利用PN结的单向导电性,实现电路的开关控制,主要用于脉冲信号的传输。利用PN结的单向导电性,实现交流电的整流,将交流电转换为直流电。检波二极管稳压二极管利用PN结的单向导电性,将高频信号从调频信号中分离出来。利用PN结的反向击穿特性,实现电路的稳压功能,主要用于电源电路。二极管的类型面接触型二极管点接触型二极管2通过大面积的接触,实现电流的导通和截止,主要用于大电流电路。1通过点接触的方式,实现电流的导通和截止,主要用于高频电路。开关二极管稳压二极管3主要用于脉冲信号的传输和控制,具有快速响应的特点。4主要用于电源电路的稳压功能,具有稳定电压的特点。二极管的特性单向导电性温度特性二极管的导通和截止受温度影响较大,温度升高时正向压降减小,反向漏电流增加。二极管具有单向导电性,正向导通,反向截止。正向电阻小、反向电阻大正向导通时,电阻较小;反向截止时,电阻较大。三极管基础三极管的工作原理电流放大电压控制开关作用三极管利用基极电流控制集电极和发射极之间的电流,实现电流放大。三极管通过基极电压控制集电极和发射极之间的电压,实现电压控制。在一定条件下,三极管可以作为开关使用,控制电路的通断。三极管的类型NPN型由三个半导体组成,包括两个N型和一个P型半导体,中间是P型半导体,两侧是两个N型半导体。PNP型由两个P型半导体之间夹着1个N型半导体构成的三极管。三极管的特性电压控制特性三极管具有电压控制作用,基极输入电压的变化能够控制集电极和发射极之间的电压变化。电流放大特性三极管在一定条件下,能够将基极输入的微弱电流放大一定倍数,输出较大的集电极电流和发射极电流。开关特性在一定条件下,三极管可以作为开关使用,控制电路的通断。二极管的应用整流应用总结词利用二极管的单向导电性,将交流电转换为直流电。详细描述在整流电路中,二极管的正极接交流电的阳极,负极接交流电的阴极,利用二极管的单向导电性,将交流电的正半周和负半周分别通过负载电阻转换为直流电。检波应用总结词利用二极管的单向导电性,从调频或调相的信号中提取出低频信息。详细描述在检波电路中,二极管的正极接高频信号的正端,负极接高频信号的负端,利用二极管的单向导电性,将高频信号中的低频信息提取出来。稳压应用总结词利用二极管的反向击穿特性,实现电压的稳定输出。详细描述在稳压电路中,二极管与可变电阻、负载电阻等元件一起构成闭合回路,当输入电压变化时,通过可变电阻的调节,使二极管反向击穿电压保持稳定,从而实现输出电压的稳定。三极管的应用放大应用电流放大:三极管在放大电路中,通过输入信号电压放大:三极管在电压放大电路中,通过输入信号控制基极电压,进而控制集电极电流,实现电压的放大。这种应用主要出现在信号处理、遵医嘱电路等领域。控制基极电流,进而控制集电极电流,实现电流的放大。这种应用主要出现在音频放大器、功率放大器等电子设备中。开关应用振荡应用二极管和三极管的比较工作原理的比较总结词二极管和三极管在电路中的工作原理存在显著差异。详细描述二极管是一种单向导电的电子元件,它只允许电流在一个方向上流动。三极管则具有放大信号和开关电路的功能,通过控制基极电流来控制集电极和发射极的电流。特性的比较总结词二极管和三极管在特性上有所不同。详细描述二极管的主要特性是单向导电性,反向电阻很大,正向电阻较小。三极管则具有电流放大和开关作用,通过改变基极电流,可以控制集电极和发射极的电流。应用场景的比较总结词二极管和三极管的应用场景各有侧重。详细描述二极管主要用于整流、稳压和保护电路,例如电源电路中的整流二极管。三极管则广泛应用于信号放大、振荡和开关电路,例如音频放大器和数字逻辑门电路。THANKS感谢您的观看
