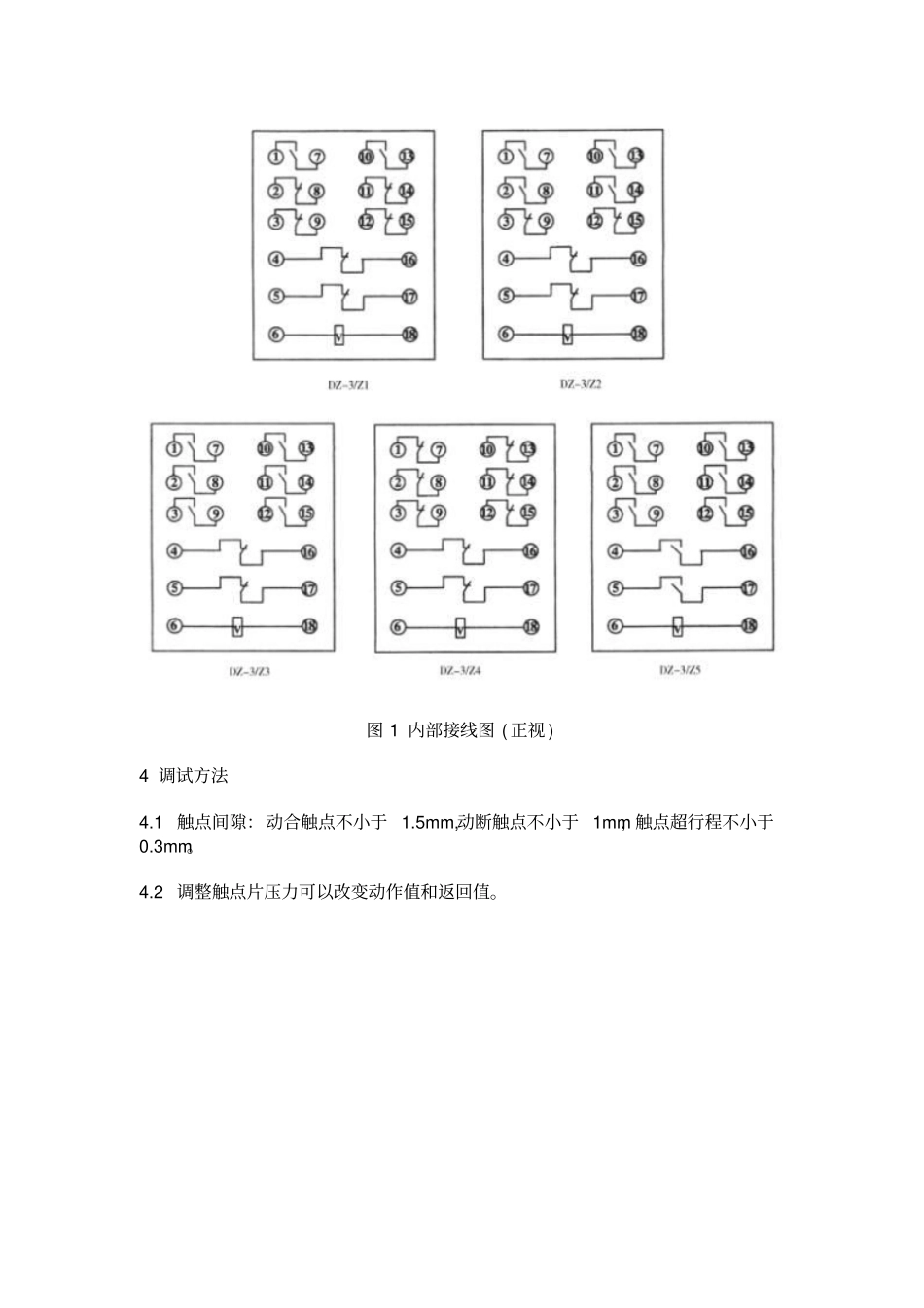

DZ-3/Z系列中间继电器1用途DZ-3/Z系列中间继电器用于直流操作的各种保护和自动控制中,作为辅助继电器以增加触点数量和触点容量。2结构和工作原理继电器为电磁式继电器。采用JK-1型壳体,将DZY-200机芯装入壳体中,具有透明的壳罩可以清楚观察到继电器的内部结构。外形尺寸及开孔图见附图。当电压加到线圈两端时,衔铁向闭合位置运动,此时动合触点闭合,动断触点断开。断开电源时,衔铁在触点片的压力作用下,返回到原始状态,动合触点断开,动断触点闭合。内部接线图见图1。3技术要求3.1继电器的额定技术数据及触点形式表1型号规格直流额定电压(V)触点形式及数量动合动断DZ-3/Z1220110482426DZ-3/Z244DZ-3/Z362DZ-3/Z4-8DZ-3/Z58-3.2动作电压:不大于额定电压的70%,不小于额定电压30%。3.3返回电压:不小于额定电压的5%。3.4动作时间:在额定电压下不大于0.05s。3.5功率消耗:在额定电压下不大于5W。图1内部接线图(正视)4调试方法4.1触点间隙:动合触点不小于1.5mm,动断触点不小于1mm,触点超行程不小于0.3mm。4.2调整触点片压力可以改变动作值和返回值。DZ-30B系列中间继电器1用途DZ-30B系列中间继电器用于直流操作的各种保护和自动控制线路中,作为辅助继电器以增加触点数量和触点容量。2结构和工作原理继电器为电磁式动作继电器。采用JK-1型壳体,将DZY-200机芯装入壳体中,具有透明的壳罩可以清楚观察到继电器的内部结构。外形尺寸及开孔图见附图。当电压加在线圈两端时,衔铁向闭合位置运动,此时动合触点闭合,动断触点断开。断开电源时,衔铁在接触片的压力作用下,返回到原始状态,动合触点断开,动断触点闭合。内部接线图见图1。3技术要求3.1继电器的额定技术数据及触点形式型号触点形式直流额定电压(V)DZ-31B三动合三转换220,110,48,24,12DZ-32B六动合3.2动作电压:不大于额定电压的70%,不小于额定电压的30%。3.3返回电压:不小于额定电压的5%。3.4动作时间:在额定电压下不大于0.05s。3.5功率消耗:在额定电压下不大于5W。4调试方法4.1触点间隙,动合触点不小于1.5mm,动断触点不于小1mm。触点超行程不小于0.3mm。4.2调整触点片的压力可以改变动作值和返回值。图1内部接线图(正视)DZ-200系列中间继电器DZY-200DZL-200DZJ-200DZB-200DZS-200DZK-200DZY-200XDZL-200XDZJ-200XDZB-200XDZS-200XDZK-200X1用途本系列中间继电器用于各种保护和自动控制装置中,以增加保护和控制回路的触点数量和触点容量。2型号8.一个电流工作绕组,一个电流保持绕组,一个电压保持绕组,动作时弯联接。阻尼绕组短接时返回时间0.5s以上。7.一个电流工作绕组,一个电压保持绕组,一个阻尼绕组,阻尼绕组可阻尼绕组不短接时动作时间0.045s以下,短接时动作时间0.06s以上。6.一个电压工作绕组,四个电流保持兼阻尼绕组,阻尼绕组可变联接,5.一个电压工作绕组,四个电流保持绕组。4.一个电压工作绕组,两个电流保持兼阻尼绕组,阻尼绕组可变联接。3.一个电压工作绕组,两个电流保持兼阻尼绕组,阻尼绕组固定短接。2.一个电压工作绕组,两个电流保持绕组1.一个电压绕组,一个电流绕组,均可作为工作绕组和保持绕组带保持绕组的电磁式中间继电器,带保持绕组并带延时的电磁式中间继电器123456789间0.03s以下。设计序号动作时间为0.06s以上分类编号006002触点形式触点编号4024002402202026004205.返回延时,不短接阻尼绕组时0.4s以上,短接阻尼绕组时0.8带延时的电磁式中间继电器触点编号与DZB型相同4.返回延时,1.1s以上3.返回延时,0.5s以上2.动作延时,0.11s以上1.动作延时,0.06s以上设计序号分类编号4.一个电流工作绕组,一个电压保持绕组(带附加电阻)3.一个电压工作绕组,三个电流保持绕组,动作时间0.015s以下2.一个电压工作绕组,两个电流保持绕组,动作时间0.015s以下1.一个电压工作绕组,动作时间0.015s以下快速动作电磁式中间继电器,快速动作并带保持绕组的电磁式中间继电器设计序号触点编号与DZB型相同分类编号DZYDZLDZJDZBDZSDZK200X带有动作信号指示器3结构和原理本继电器的接触系统由几种带顶杆的触点簧片灵活地组装成多种触点形式,但根据传统需要情况DZY、DZL、DZJ只...
