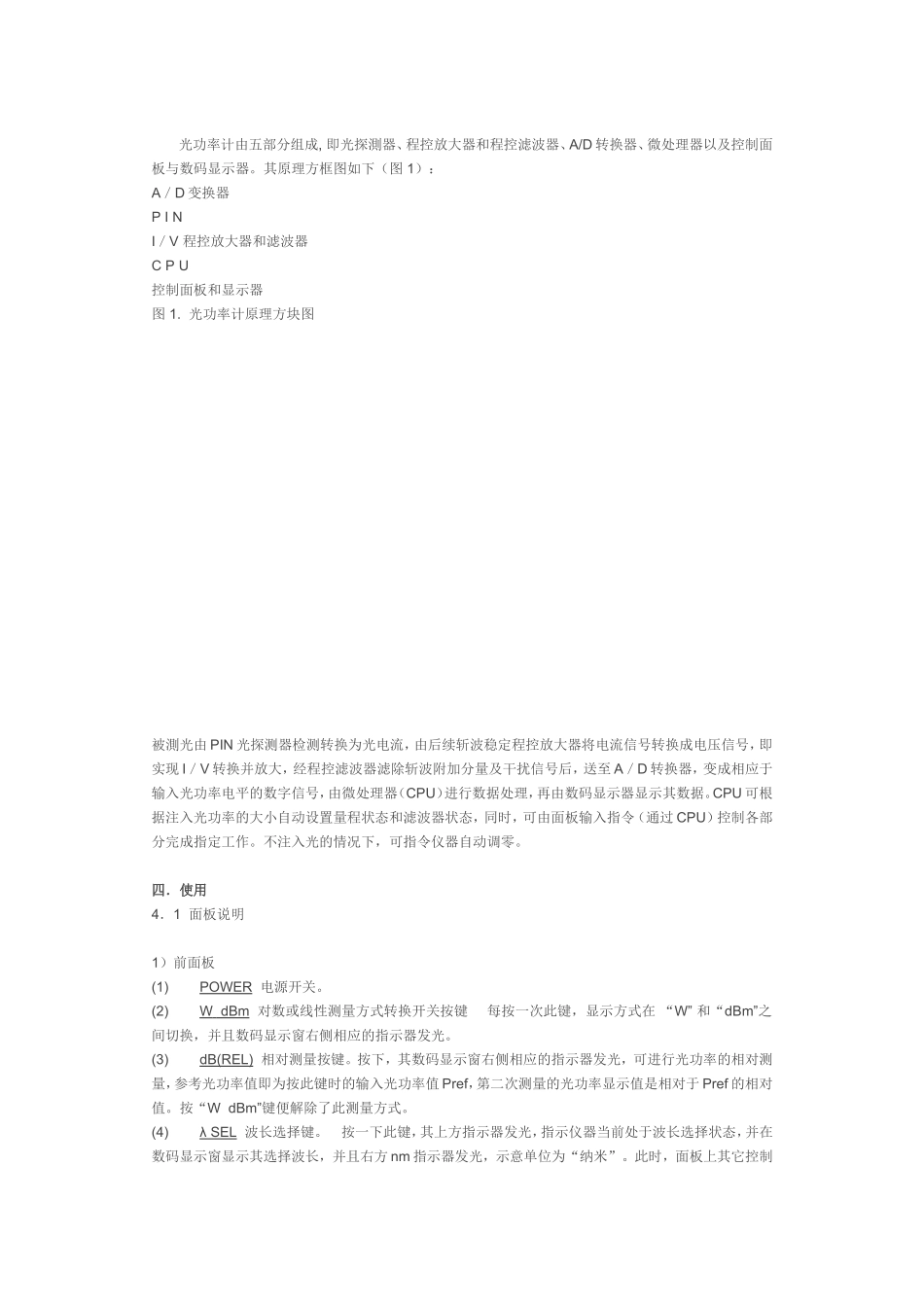

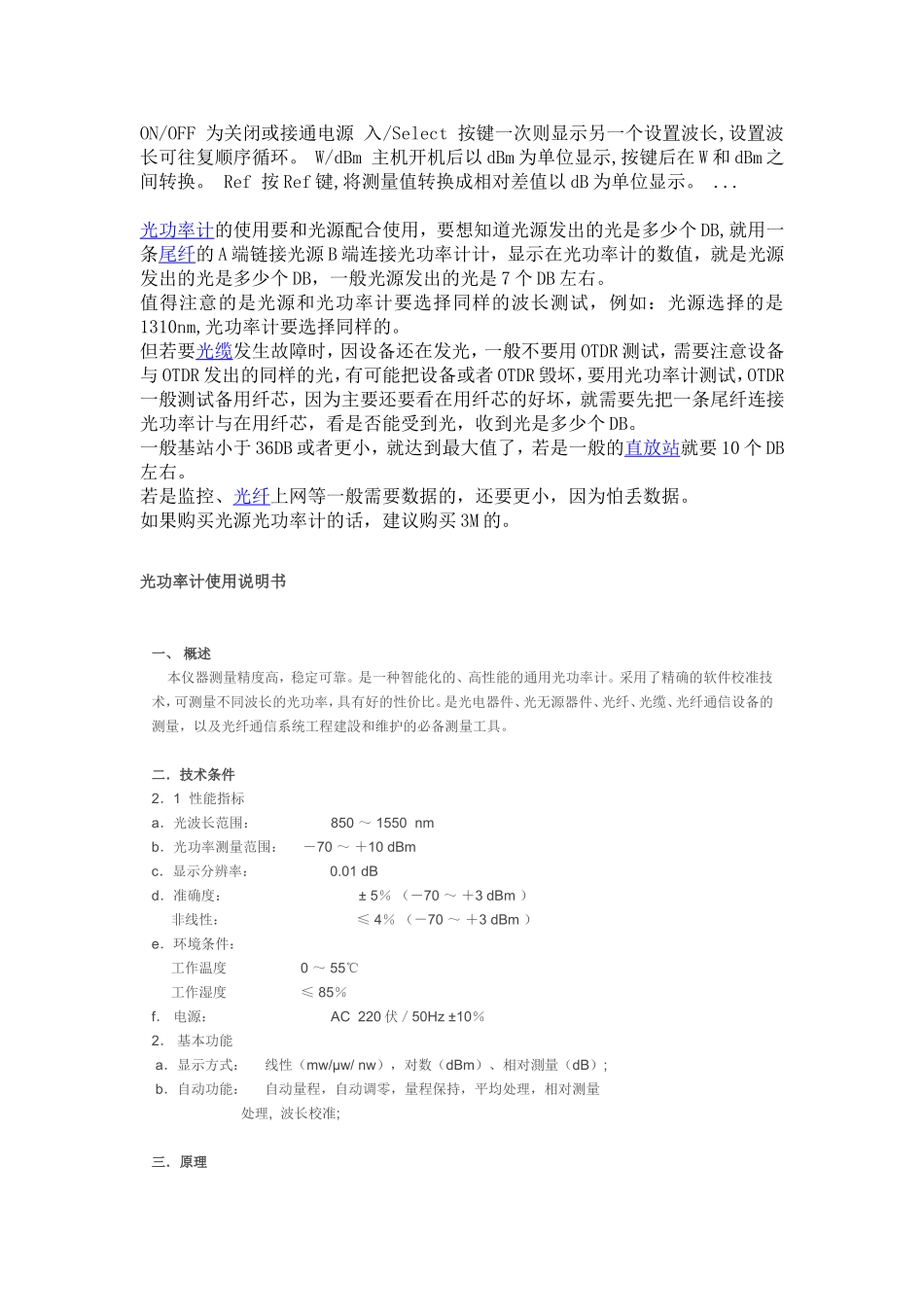

ON/OFF为关闭或接通电源入/Select按键一次则显示另一个设置波长,设置波长可往复顺序循环。W/dBm主机开机后以dBm为单位显示,按键后在W和dBm之间转换。Ref按Ref键,将测量值转换成相对差值以dB为单位显示。...光功率计的使用要和光源配合使用，要想知道光源发出的光是多少个DB,就用一条尾纤的A端链接光源B端连接光功率计计，显示在光功率计的数值，就是光源发出的光是多少个DB，一般光源发出的光是7个DB左右。值得注意的是光源和光功率计要选择同样的波长测试，例如：光源选择的是1310nm,光功率计要选择同样的。但若要光缆发生故障时，因设备还在发光，一般不要用OTDR测试，需要注意设备与OTDR发出的同样的光，有可能把设备或者OTDR毁坏，要用光功率计测试，OTDR一般测试备用纤芯，因为主要还要看在用纤芯的好坏，就需要先把一条尾纤连接光功率计与在用纤芯，看是否能受到光，收到光是多少个DB。一般基站小于36DB或者更小，就达到最大值了，若是一般的直放站就要10个DB左右。若是监控、光纤上网等一般需要数据的，还要更小，因为怕丢数据。如果购买光源光功率计的话，建议购买3M的。光功率计使用说明书一、概述本仪器测量精度高，稳定可靠。是一种智能化的、高性能的通用光功率计。采用了精确的软件校准技术，可测量不同波长的光功率，具有好的性价比。是光电器件、光无源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统工程建設和维护的必备测量工具。二．技术条件2．1性能指标a．光波长范围：850～1550nmb．光功率测量范围：－70～＋10dBmc．显示分辨率：0.01dBd．准确度：±5％（－70～＋3dBm）非线性：≤4％（－70～＋3dBm）e．环境条件：工作温度0～55℃工作湿度≤85％f．电源：AC220伏／50Hz±10％2．基本功能a．显示方式：线性（mw/μw/nw），对数（dBm）、相对測量（dB）;b．自动功能：自动量程，自动调零，量程保持，平均处理，相对测量处理,波长校准;三．原理光功率计由五部分组成,即光探測器、程控放大器和程控滤波器、A/D转换器、微处理器以及控制面板与数码显示器。其原理方框图如下（图1）：A／D变换器PINI／V程控放大器和滤波器CPU控制面板和显示器图1.光功率计原理方块图被測光由PIN光探测器检测转换为光电流，由后续斩波稳定程控放大器将电流信号转换成电压信号，即实现I／V转换并放大，经程控滤波器滤除斩波附加分量及干扰信号后，送至A／D转换器，变成相应于输入光功率电平的数字信号，由微处理器（CPU）进行数据处理，再由数码显示器显示其数据。CPU可根据注入光功率的大小自动设置量程状态和滤波器状态，同时，可由面板输入指令（通过CPU）控制各部分完成指定工作。不注入光的情况下，可指令仪器自动调零。四．使用4．1面板说明1）前面板(1)POWER电源开关。(2)WdBm对数或线性测量方式转换开关按键每按一次此键，显示方式在“W”和“dBm”之间切换，并且数码显示窗右侧相应的指示器发光。(3)dB(REL)相对测量按键。按下，其数码显示窗右侧相应的指示器发光，可进行光功率的相对测量，参考光功率值即为按此键时的输入光功率值Pref，第二次测量的光功率显示值是相对于Pref的相对值。按“WdBm”键便解除了此测量方式。(4)λSEL波长选择键。按一下此键，其上方指示器发光，指示仪器当前处于波长选择状态，并在数码显示窗显示其选择波长，并且右方nm指示器发光，示意单位为“纳米”。此时，面板上其它控制键，除“MEAS”和“RMT”外，均不起作用。(5)MEAS测量键。正常测量期间，上方指示器发光。(6)ZERO调零键。按一下此键，仪器便自动调零，并且上方指示器发光，直到调零结束，指示器不发光。自动调零期间，面板上的其它控制键，除“MEAS”和“RMT”外，均不起作用。(7)AVG平均功能键。其上方指示器发光时，自动进行多次测量，并进行平均处理，显示其平均值。指示器不发光时，不进行平均处理。(8)RH量程保持键。其上方的指示器发光时为量程保持状态，不发光为自动量程状态。(9)数码显示窗五位LED数码显示窗口。显示光功率测量值或者（在波长选择期间）波长数。(10)OPTICALINPUT被测光输入口。2）后面板(1)“220V/50Hz”220V/50Hz交流电源插座。4．2操作将后面...
