供热蒸汽管道施工作业指导书VIP免费

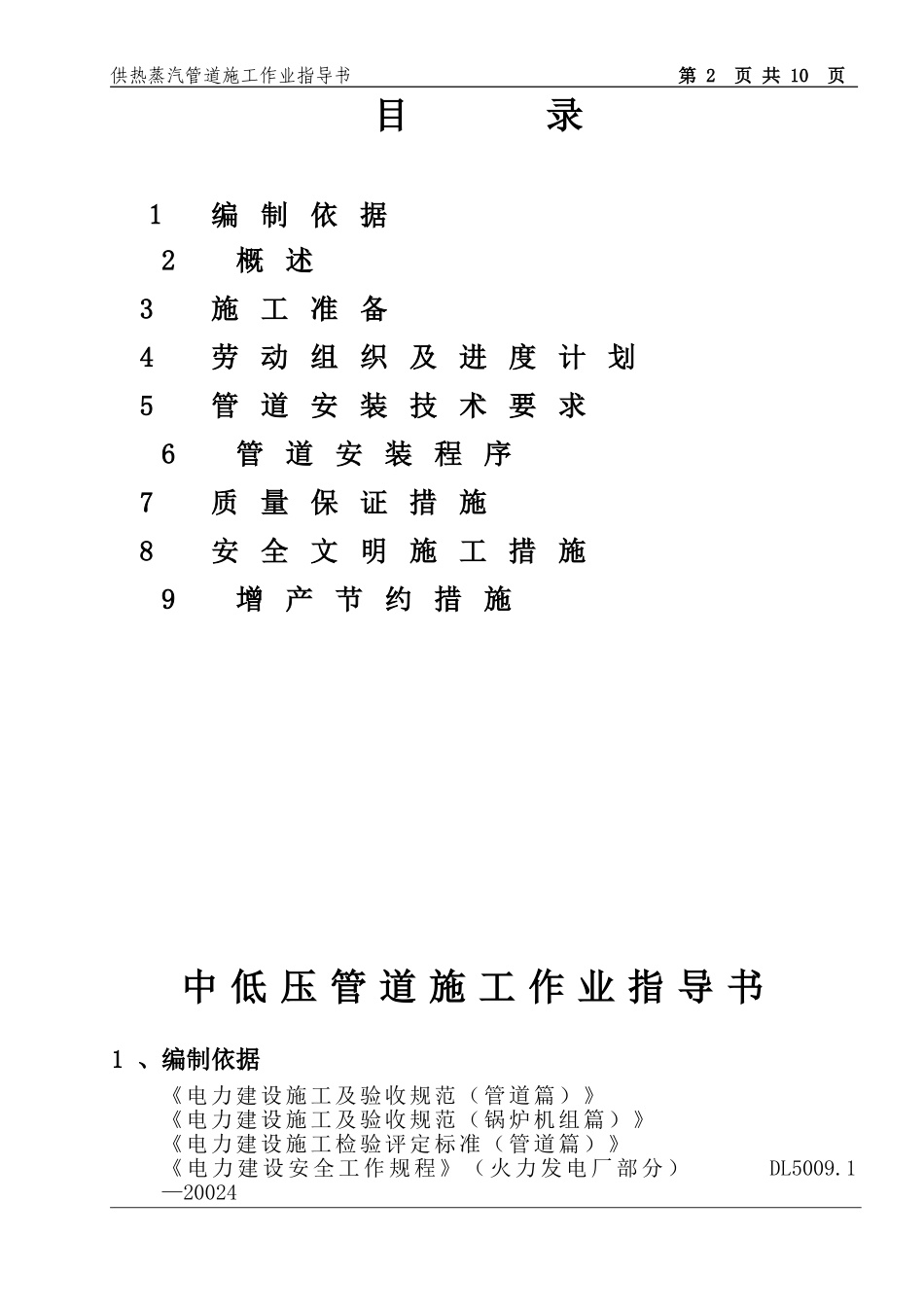

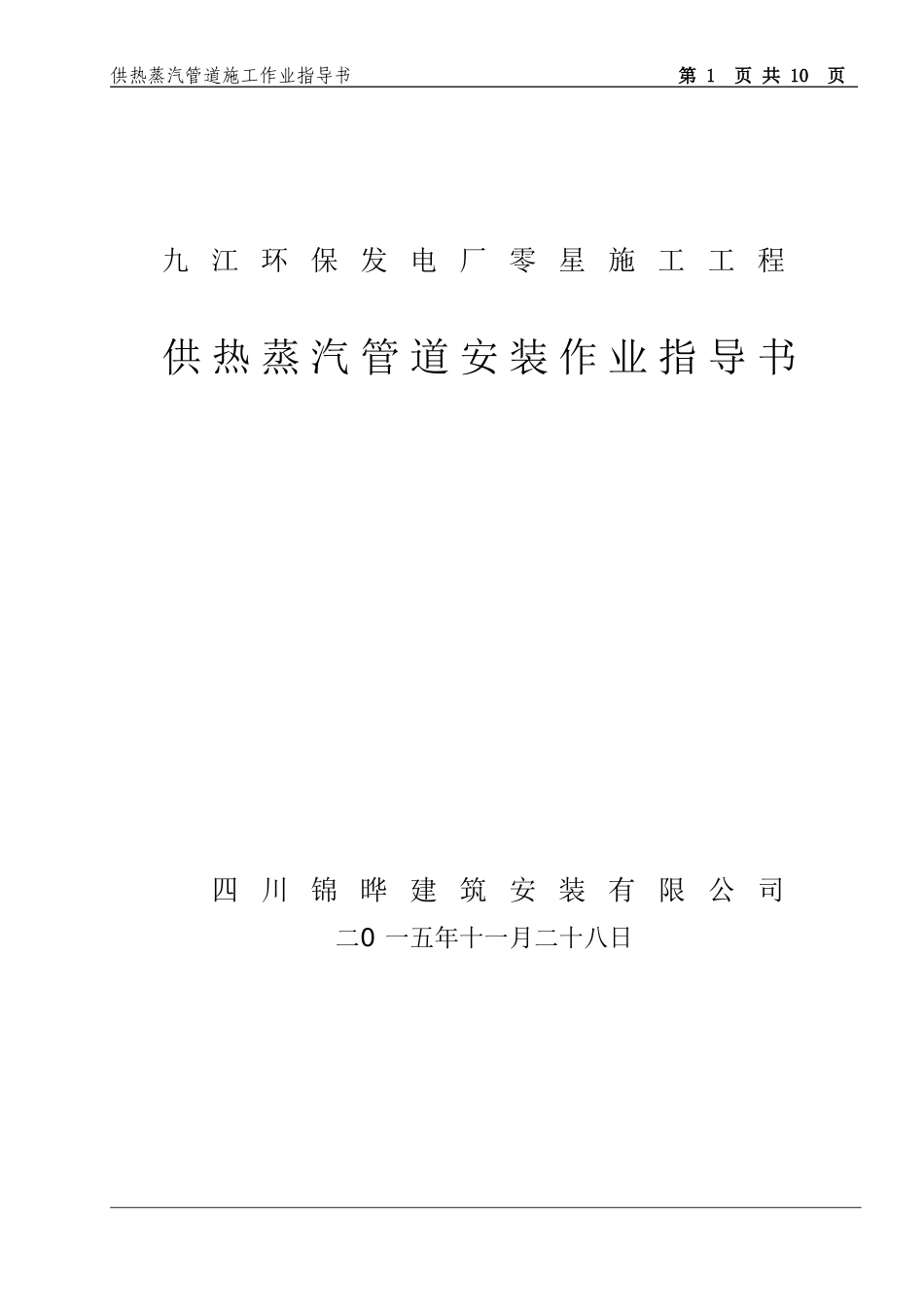

供热蒸汽管道施工作业指导书第1页共10页九江环保发电厂零星施工工程供热蒸汽管道安装作业指导书四川锦晔建筑安装有限公司二0一五年十一月二十八日供热蒸汽管道施工作业指导书第2页共10页目录1编制依据2概述3施工准备4劳动组织及进度计划5管道安装技术要求6管道安装程序7质量保证措施8安全文明施工措施9增产节约措施中低压管道施工作业指导书1、编制依据《电力建设施工及验收规范（管道篇）》《电力建设施工及验收规范（锅炉机组篇）》《电力建设施工检验评定标准（管道篇）》《电力建设安全工作规程》（火力发电厂部分）DL5009.1—20024供热蒸汽管道施工作业指导书第3页共10页《通用技术条件》JB/ZQ4000-86《焊接通用技术要求》JB/ZQ4000.3-852.概述：2.1工程项目简介：1）项目名称：九江环保发电厂零星施工工程2）采购单位：成都九江环保发电有限公司3）地理位置：成都市双流县大井社区成都九江环保发电有限公司内2.2施工范围：1）供热蒸汽管道安装工程，由本厂一抽出口管引出至厂界外原施工变处（原基坑已回填，需清理，并修建隔墙、加装盖板），需安装管道Φ159×5、材质20#钢、80m，管道上布置1台DN150PN100电动阀，电动阀前后各布置1台DN150PN100手动截至阀，1台DN150PN100旁路手动阀，2台DN25PN100截止阀，不锈钢膨胀节2个、FTG.CTCS自动疏水器2台，0-4Mpa压力表2块，X14H三通压力表旋塞阀2个。保温及隔声降噪，采用硅酸铝纤维棉敷设厚度100mm，外护板结构采用δ=0.5mm铝板，ECJ流量计两台。2）改造蒸汽供热，一段抽汽母管道接口点在H10-H11柱之间,离H11柱1.2m，母管的标高为5.8m。3）管道的安装走向：在汽轮机房3.5米夹层，与一抽母管接口，沿1#机右侧墙，4米标高延伸至汽轮机房后墙，穿出汽轮机房，向下延伸至标高-1.2米处，用埋管方式下穿厂区公路及雨水沟，埋管长度11米，围墙外接施工变基坑采用管沟连接。4）疏水管道安装，第一个的疏水接点，在第一个手动截止阀前500mm位置接疏水管，3.5m平台上布置自动疏水器及阀门，阀后管道接在以前的疏水管上。第二个疏水接点，在A排柱外手动阀前接，阀在坑内，自动疏水器和阀的安装坑内，排水直接排在雨水沟内。疏管道为DN25，长度约为70米。5）管道支架安装：根据管道支架篇要求安装，支架间距不大于3米。6)土建工作：A10-A11柱之间设穿墙孔，墙外离A排柱1m处修建一个手动阀操作坑，操作坑长1.5m宽1.m深度1.5m。坑内角部修建长、宽、深各500mm集水坑，操作坑四壁采用砖砌筑，厚度240mm，底部水泥砂浆底层，砖墙采用水泥砂浆找平。围墙外接施工变基坑采用管沟连接，管沟宽1米、深1.3米、长2米，沟壁采用砖砌筑，厚度240mm，底部水泥砂浆底层，砖墙采用水泥砂浆找平；所有盖板用槽钢支架，花纹板敷设。7）管道的保温：所有安装的管道保温，采用硅酸铝纤维棉敷设厚度100mm，外护板结构采用δ=0.5mm铝板。8）所有新安装的支架及盖板按ST2要求除锈，钢件支架二道铁红防锈漆、一道灰色面漆。3.施工准备3.1技术文件准备,在正式施工前，应准备好以下技术文件3.1.1成都九江环保发电厂零星施工合同及技术要求。3.1.2随管道及设备来的厂家资料、图纸。供热蒸汽管道施工作业指导书第4页共10页3.1.3《电力建设施工及验收技术规范·管道篇》。3.1.4《电力建设施工及验收技术规范·焊接篇》。3.1.5《火电施工质量检验及评定标准·管道篇》。3.1.6管道及附件的产品出厂合格证明书和材质证明书。3.1.7安全技术交底记录表格。3.2工器具、机具的准备：3.2.1汽机房行车能正常使用。3.2.2施工机具。序号名称规格数量备注1角向砂轮机φ1002状态良好2电焊机3状态良好3汽车吊20T1状态良好4小型挖机1状态良好5行车75T1状态良好6手拉葫芦1T5试验合格7手拉葫芦2T5试验合格8座式砂轮机1状态良好9电动弯管机1状态良好10铁锹4所有施工工器具、机具均需检查合格后，才能使用。3.3设备、材料准备：3.3.1所有设备、材料必须按时、按顺序到达施工现场。3.3.2对到达现场的管件及设备应会同甲方一起逐件清点其数量、检查质量，并作出开箱记录，对差、缺、损件及时提出补供或其他处理意见。3.3.3对于到货设备及管件应设专人负责统一保管，应分类堆放整齐。严禁乱加叠压...
