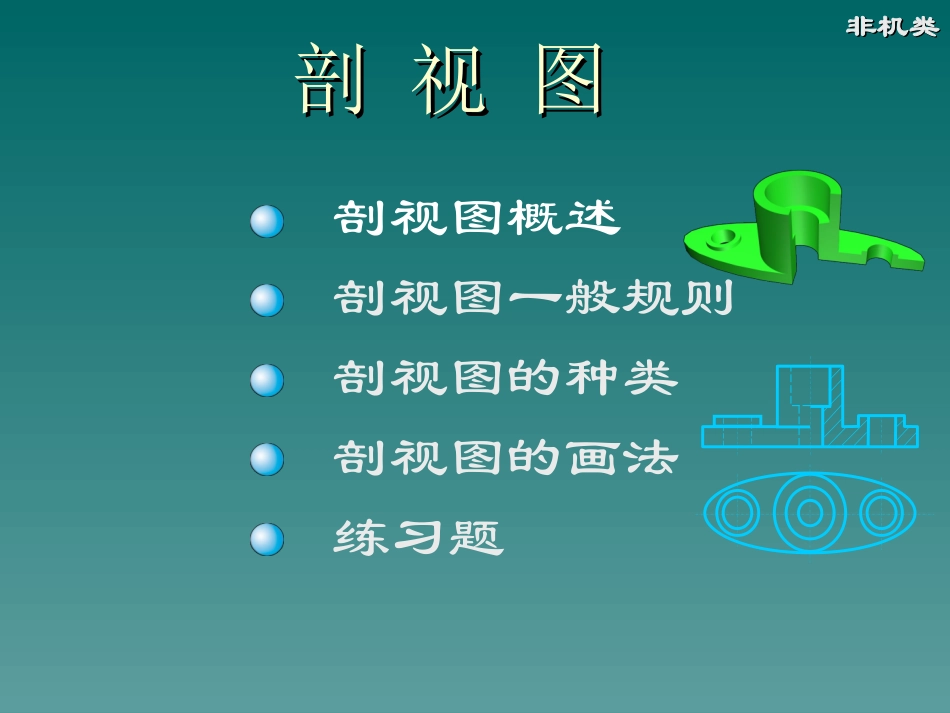

剖视图概述剖视图一般规则剖视图的种类剖视图的画法练习题剖视图剖视图非机类非机类剖视图概述剖视图概述剖视图剖视图剖剖切面位置切面位置1.剖视图的作用:剖视图→用来表达机件内部形状的视图。请点击鼠标左键显示后面内容请点击鼠标左键显示后面内容视图中有太多虚线给视图中有太多虚线给看图增加困难且标注看图增加困难且标注尺寸也很不方便。尺寸也很不方便。假想用一个剖切面通过机件的某一位置剖开它假想将处于观察者与剖切面之间的那部分移去将所看到的其余部分的内、外形状全部画出来剖视去剖视图概述剖视图概述2.剖视的方法:请点击鼠标左键显示后面内容请点击鼠标左键显示后面内容AAAAAAAA展开剖视图概述剖视图概述剖切柱面剖切平面(1)剖切面：3.剖视图的标注:(3)剖面符号：(2)剖切符号：表示剖切面位置的符号(长5mm,粗1.5b)。即剖面线(表示机件的材料类别);金属材料剖面线为45斜向且间距相等的细实线。注意：①①剖面线应画在剖面线应画在剖切到的剖切到的实体处实体处，以区别剖切处的空腔部分；，以区别剖切处的空腔部分；②②同一机件同一机件的各剖视图中的的各剖视图中的剖面线剖面线,,其其斜向斜向和和间距间距应保持应保持一致一致。。请点击鼠标左键显示后面内容请点击鼠标左键显示后面内容1.1.被剖到的实体处推荐用被剖到的实体处推荐用4545细实细实线，应画到与轮廓线接触处止，线，应画到与轮廓线接触处止，不可伸出轮廓线不可伸出轮廓线，，其间距应相等。其间距应相等。2.2.当二相邻件被剖切时，其剖面当二相邻件被剖切时，其剖面线的倾斜方向应相反。线的倾斜方向应相反。3.3.当装配件多于二个时，其剖面当装配件多于二个时，其剖面线必须各不相同。线必须各不相同。4.4.当对称件的剖切面明显通过其当对称件的剖切面明显通过其对称中心时，一般可省略标注对称中心时，一般可省略标注。。5.5.当机件不对称时，必须对其剖当机件不对称时，必须对其剖切面位置作明确标注。切面位置作明确标注。剖面线间距由其面积尺寸剖面线间距由其面积尺寸确定：一般推荐为不小于确定：一般推荐为不小于44mm;mm;面积很小时应不小于面积很小时应不小于11mmmm。。剖面线应在接触处错开剖面线应在接触处错开。。第三个零件第三个零件((通常为最小通常为最小件件))的剖面线间距应更密的剖面线间距应更密AAA-AAAA-A剖视图一般规则剖视图一般规则请点击鼠标左键显示后面内容请点击鼠标左键显示后面内容1.单一剖切平面2.二相交剖切平面3.多个平行剖切平面4.组合剖切平面剖视图的种类剖视图的种类5.不平行任何基本投影面的剖切平面按剖切面分：按剖切面分：按剖切方法分：按剖切方法分：请点击鼠标左键显示后面内容请点击鼠标左键显示后面内容全剖半剖局部剖旋转剖阶梯剖复合剖斜剖剖视图的画法剖视图的画法请点击相应部分显示其内容请点击相应部分显示其内容1.1.全剖视图的画法2.2.半剖视图的画法3.3.局部剖视图的画法4.4.旋转剖视图的画法5.5.阶梯剖视图的画法6.6.复合剖视图的画法7.7.斜剖视图的画法1.分析并指出剖视图中的错误画法。练习题练习题5.画出反映立体上各孔结构的局部剖视图。2.补齐剖视图中的漏线。3.画出反映下列各立体内、外结构的剖视图。4.画出下列各立体立体的全剖视图。请点击题目显示其内容请点击题目显示其内容⑴剖切面应选在机件的对称中心平面处；AA⑵用剖切符号“”及箭头和大写字母标明剖切位置和观察方向,并在全剖视图上方加注相应字母“××”；⑶剖切面后面的不可见轮廓线（虚线）可省略，以保持图形清晰。AA单一剖切平面单一剖切平面全剖用来表达外形简单.内形复杂且不对称的机件。。画图要点：剖视图画法剖视图画法易漏线易漏线请点击鼠标左键显示后面内容请点击鼠标左键显示后面内容⑴剖切面应选在机件的对称中心平面处；AAAA⑶以对称中心位置的点划线为界,半边画外形，半边画内形。⑷剖切面后面的不可见轮廓线和在半剖视图中已表达清楚的内形结构的虚线应省略以保持图形的清晰。对称中心线不可画成粗实线！半剖用来表达内.外形都较复杂且基本对称的机件。画图要点：⑵用剖切符号及箭头和大写字母注明剖切位置和观察方向并在半剖视图上...
