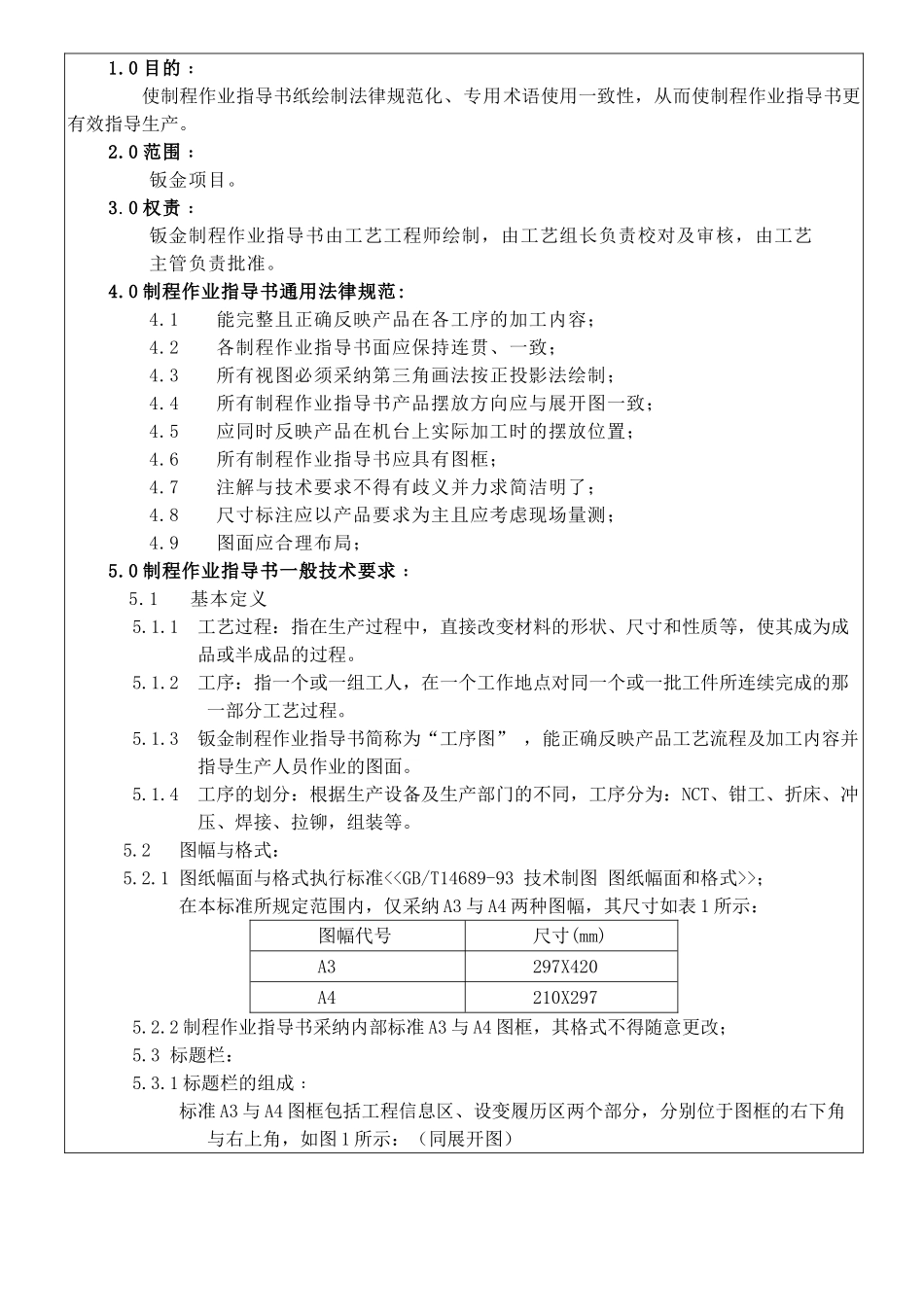

1.0 目的﹕使制程作业指导书纸绘制法律规范化、专用术语使用一致性，从而使制程作业指导书更有效指导生产。2.0 范围﹕钣金项目。3.0 权责﹕钣金制程作业指导书由工艺工程师绘制，由工艺组长负责校对及审核，由工艺主管负责批准。4.0 制程作业指导书通用法律规范:4.1能完整且正确反映产品在各工序的加工内容；4.2各制程作业指导书面应保持连贯、一致；4.3所有视图必须采纳第三角画法按正投影法绘制；4.4所有制程作业指导书产品摆放方向应与展开图一致；4.5应同时反映产品在机台上实际加工时的摆放位置；4.6所有制程作业指导书应具有图框；4.7注解与技术要求不得有歧义并力求简洁明了；4.8尺寸标注应以产品要求为主且应考虑现场量测；4.9图面应合理布局；5.0 制程作业指导书一般技术要求﹕ 5.1 基本定义5.1.1 工艺过程：指在生产过程中，直接改变材料的形状、尺寸和性质等，使其成为成品或半成品的过程。5.1.2 工序：指一个或一组工人，在一个工作地点对同一个或一批工件所连续完成的那一部分工艺过程。5.1.3 钣金制程作业指导书简称为“工序图” ，能正确反映产品工艺流程及加工内容并指导生产人员作业的图面。5.1.4 工序的划分：根据生产设备及生产部门的不同，工序分为：NCT、钳工、折床、冲压、焊接、拉铆，组装等。5.2 图幅与格式：5.2.1 图纸幅面与格式执行标准<>；在本标准所规定范围内，仅采纳 A3 与 A4 两种图幅，其尺寸如表 1 所示：图幅代号尺寸(mm)A3297X420A4210X2975.2.2 制程作业指导书采纳内部标准 A3 与 A4 图框，其格式不得随意更改；5.3 标题栏：5.3.1 标题栏的组成﹕ 标准 A3 与 A4 图框包括工程信息区、设变履历区两个部分，分别位于图框的右下角与右上角，如图 1 所示：（同展开图） 5.3 符号与注解﹕5.3.1 符号﹕焊接符号：焊接符号的使用执行标准<>形位公差：形位公差的使用执行标准<>；剖视符号： 剖视符号用直线表示剖切面，双箭头表示剖切方向，用位于箭头外侧的两个大写字母作为剖视标识，如下图所示：b) 制程作业指导书面上，剖视方向应向右或向上；对应剖视图按第三视角关系摆放在主视图右侧或下方。5.3.2 注解:1)明细栏：执行标准<<展开图画法标准>>；2)剖视注解：置于剖视图元下方，并注明剖视标识、数量及比例，如图所示：3)其它注解：a)以...
