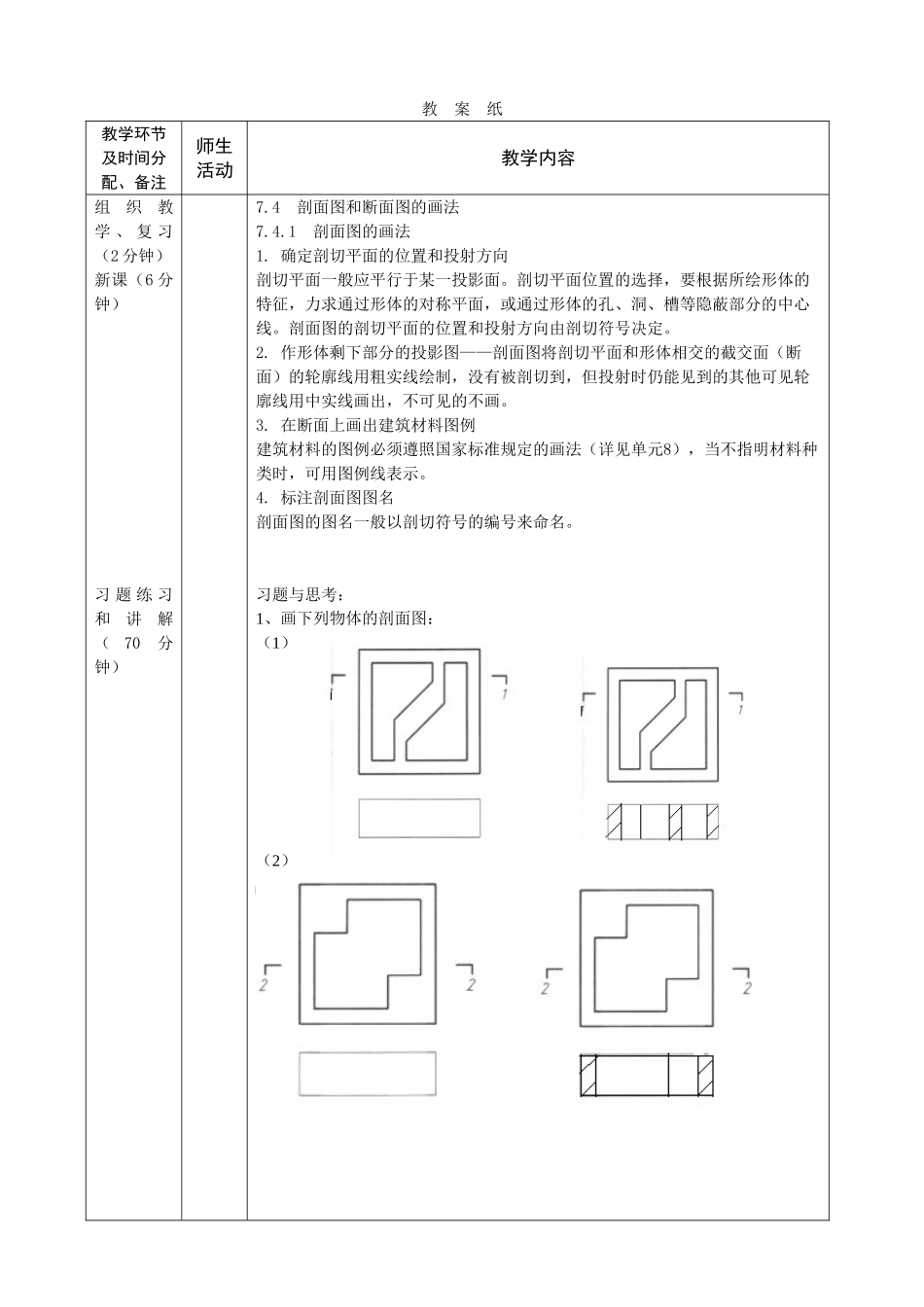

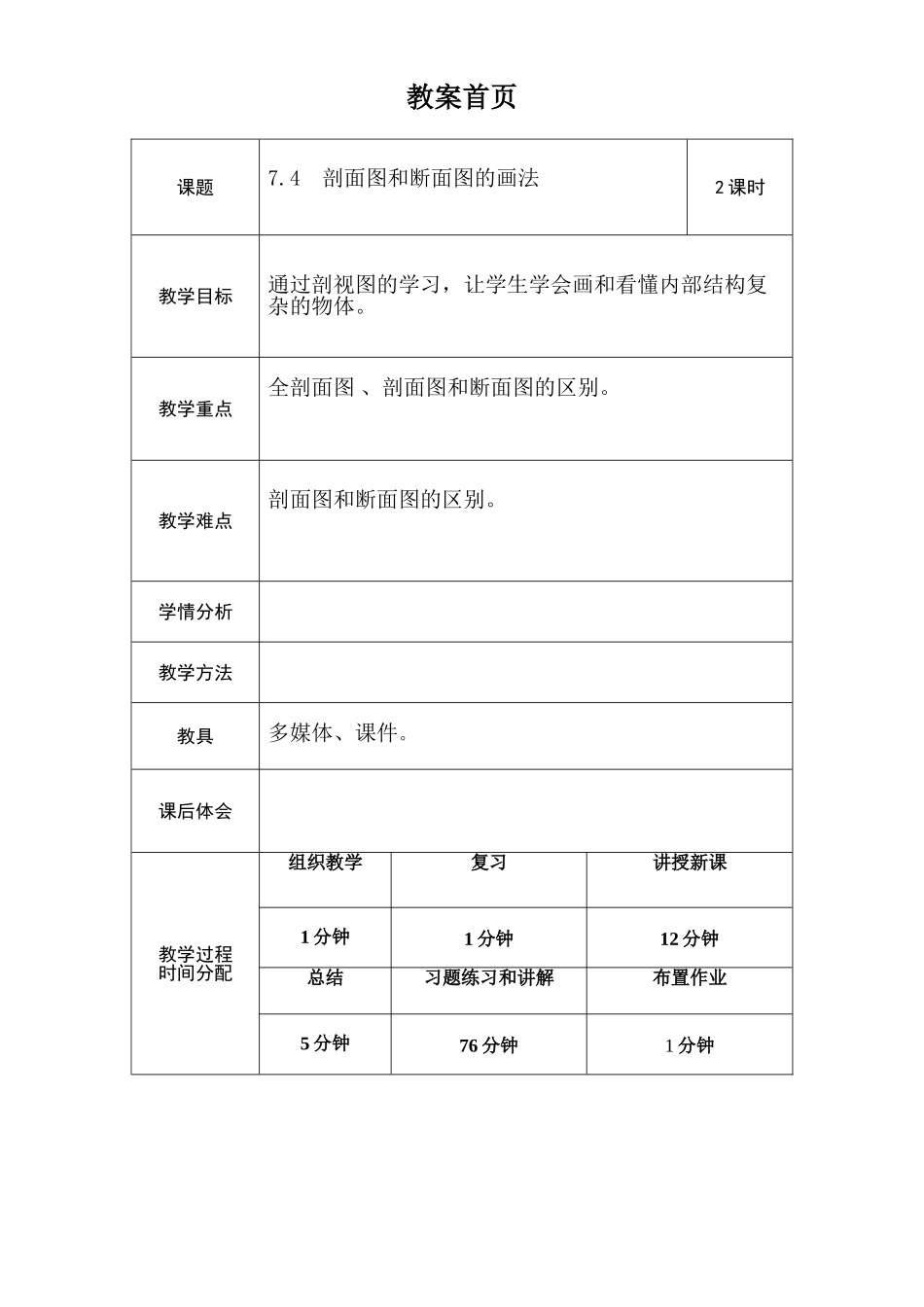

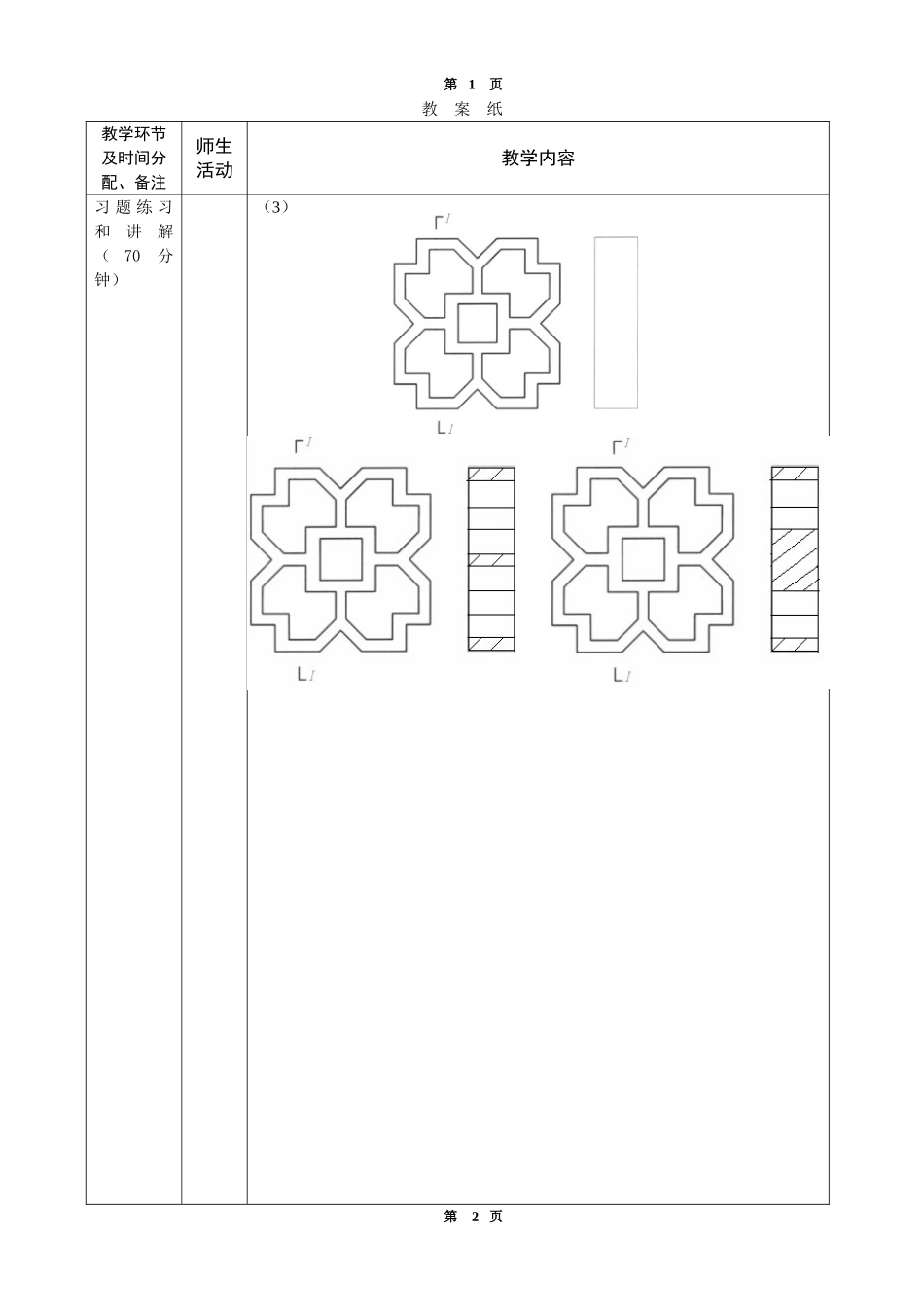

教案首页课题7.4 剖面图和断面图的画法2 课时教学目标通过剖视图的学习，让学生学会画和看懂内部结构复杂的物体。教学重点全剖面图 、剖面图和断面图的区别。教学难点剖面图和断面图的区别。学情分析教学方法教具多媒体、课件。课后体会教学过程时间分配组织教学复习讲授新课1 分钟1 分钟12 分钟总结习题练习和讲解布置作业5 分钟76 分钟1 分钟教 案 纸教学环节及时间分配、备注师生活动教学内容组织教学 、 复 习（2 分钟）新课（6 分钟）习 题 练 习和讲解（70分钟）7.4 剖面图和断面图的画法7.4.1 剖面图的画法1. 确定剖切平面的位置和投射方向剖切平面一般应平行于某一投影面。剖切平面位置的选择，要根据所绘形体的特征，力求通过形体的对称平面，或通过形体的孔、洞、槽等隐蔽部分的中心线。剖面图的剖切平面的位置和投射方向由剖切符号决定。2. 作形体剩下部分的投影图——剖面图将剖切平面和形体相交的截交面（断面）的轮廓线用粗实线绘制，没有被剖切到，但投射时仍能见到的其他可见轮廓线用中实线画出，不可见的不画。3. 在断面上画出建筑材料图例建筑材料的图例必须遵照国家标准规定的画法（详见单元8），当不指明材料种类时，可用图例线表示。4. 标注剖面图图名剖面图的图名一般以剖切符号的编号来命名。习题与思考：1、画下列物体的剖面图： （1）（2）第 1 页 教 案 纸教学环节及时间分配、备注师生活动教学内容习 题 练 习和讲解（70分钟）（3）第 2 页 教 案 纸教学环节及时间分配、备注师生活动教学内容习 题 练 习和讲解（70分钟）7.4.2 断面图的画法断面图的画法与剖面图基本一致，但要注意断面图与剖面图的区别是断面图仅画出剖切平面与形体接触面的断面的正投影图。例7-1 画出地下窨井框的1—1、2—2 断面图。1、画出钢筋混凝土梁的 1－1、2－2 的断面图。2、画出钢筋混凝土牛腿柱的 5－5、6－6 的断面图。第 3 页 教 案 纸教学环节及时间分配、备注师生活动教学内容习 题 练 习和讲解（ 70分钟）3、已知槽钢的投影，把断面图画在槽钢的中断出。4、已知丁字板的投影，画出重合断面图。5、画出钢筋混凝土梁的 1－1、2－2 的断面图。第 4 页 教 案 纸教学环节及时间分配、备注师生活动教学内容习 题 练 习和讲解（70分钟）6、画出钢筋混凝土梁的 1－1、2－2 的断面图。7、画出地下窨井框的1—1、2—2 断面图。第 5 页 教 案 纸教学环节及时间分配...
