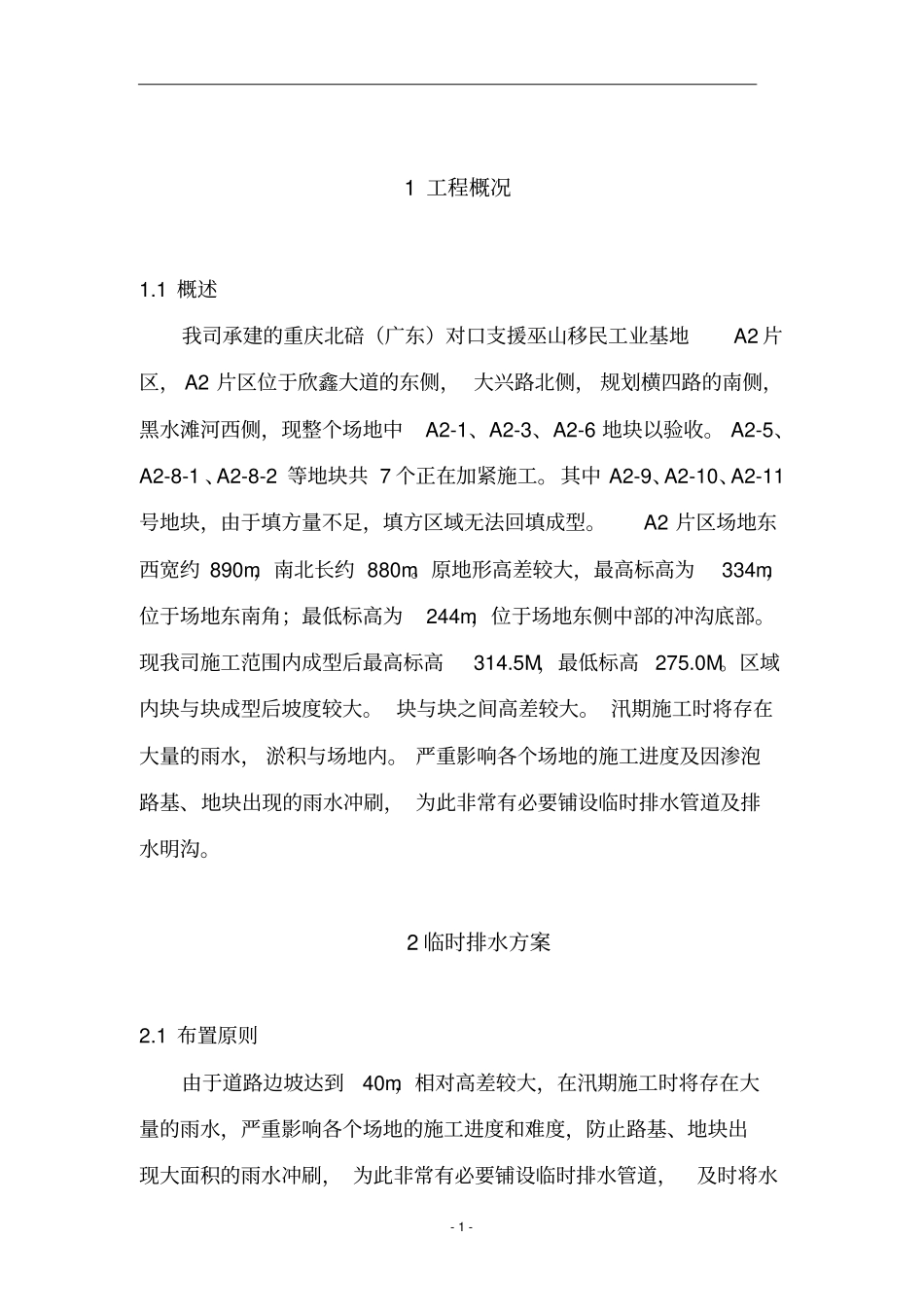

-1-1工程概况1.1概述我司承建的重庆北碚（广东）对口支援巫山移民工业基地A2片区，A2片区位于欣鑫大道的东侧，大兴路北侧，规划横四路的南侧，黑水滩河西侧，现整个场地中A2-1、A2-3、A2-6地块以验收。A2-5、A2-8-1、A2-8-2等地块共7个正在加紧施工。其中A2-9、A2-10、A2-11号地块，由于填方量不足，填方区域无法回填成型。A2片区场地东西宽约890m，南北长约880m。原地形高差较大，最高标高为334m，位于场地东南角；最低标高为244m，位于场地东侧中部的冲沟底部。现我司施工范围内成型后最高标高314.5M，最低标高275.0M。区域内块与块成型后坡度较大。块与块之间高差较大。汛期施工时将存在大量的雨水，淤积与场地内。严重影响各个场地的施工进度及因渗泡路基、地块出现的雨水冲刷，为此非常有必要铺设临时排水管道及排水明沟。2临时排水方案2.1布置原则由于道路边坡达到40m，相对高差较大，在汛期施工时将存在大量的雨水，严重影响各个场地的施工进度和难度，防止路基、地块出现大面积的雨水冲刷，为此非常有必要铺设临时排水管道，及时将水-2-排出；我司将根据以下原则汇编临时排水方案：⑴、防止路基、地块出现大面积的雨水冲刷。⑵、采用方便快捷的措施，减轻雨水对施工进度的影响⑶、管道的铺设布置将采取地块雨水走向最低处、2.2布置方式采取地块找坡散排方式布置，沿地块一侧或两侧向另一侧排放，在通过地块底处沿边线开挖排水明沟至路基处采用管道暗埋，终点交汇位于A2-11平场地块东侧中部通过排水明渠集中排放至原地貌河沟。整个地块明沟开挖深度控制在0.5M～3M内,路基管道采用d600-d1000的Ⅱ级钢筋混凝土预制管道，埋深根据现场实际情况定，地块沿设计坡度排放，与地块明沟相接处设置沉沙井，定期进行清理，防止於堵。高差较大时进行跌落处理。因纵二路填筑成形后北面地貌较低，汇水面积大，此处将形成积水库，将侵泡纵二路路基，为此按照《给水排水管道工程施工及验收规范》（GB50268—2008）进行施工。2.3施工做法排水明渠采用机械开挖，人工配合。先采用小型挖掘机，配合空压机开挖作业，后采用人工开挖修整，开挖完成后经人工夯实，再用1:3水泥砂浆抹面,厚度3cm；A2-11平场地块东侧边沿经集水槽排入自然沟渠。2.4管道接口路基管道d600-d1000的Ⅱ级钢筋混凝土预制管接口形式采用钢-3-丝网水泥砂浆抹带接口2.5管道基础由于场地内砂岩较多，同时也采用了就地取材措施，所以管基采用Ⅱ级钢筋混凝土预制管底部采用M7.5浆砌片石砌筑，厚度30cm。3施工注意事项3.1管槽开挖管道及沟槽开挖边坡有一定的坡度以保证施工安全。沟槽开挖采用1:0.5～1:1的放坡系数，沟槽详见附图如下：H1:0.51:0.550cm说明：h随着现场地形变化3.2地基处理路基管道位置在地质条件较差地段，如淤泥、杂填土等，必须进行换填。换填材料根据具体情况分别采用原土、砂石、浆砌片石、素混凝土等，具体采用材料及换填深由不同的地质情况确定。3.3管道安装-4-管道的安装必须严格执行《给水排水管道工程施工及验收规范》（GB50268—2008）的规定。管槽开挖成形后，经验收合格后，才能进行安装工作。根据施工的地理环境可采用吊车直接吊运至管槽相应位置。吊装：管材上下吊运前应检查钢丝吊绳，小心轻放。布管时，管道摆放的疏密程度应适宜，管与管首尾相接处宜错开一个管口，以方便清扫、处理及起吊。3.4沟槽回填路基管道沟槽回填必须在混凝土及砂浆达到80%以上后方可进行。回填要求分层压实、对称均匀回填,密实度不小于90%。回填材料采用沟槽开挖的土石方就近回填，但回填料的粒径不得大于0.1m；在道路范围内，压实度达到道路路基密实度要求，同时必须符合《给水排水管道工程施工及验收规范》（GB50268—2008）相关规定。管区（沟槽底至管顶以上1.0m范围内）禁止采用推土机等大型机械进行回填。管顶严禁使用重锤夯实。-5-
