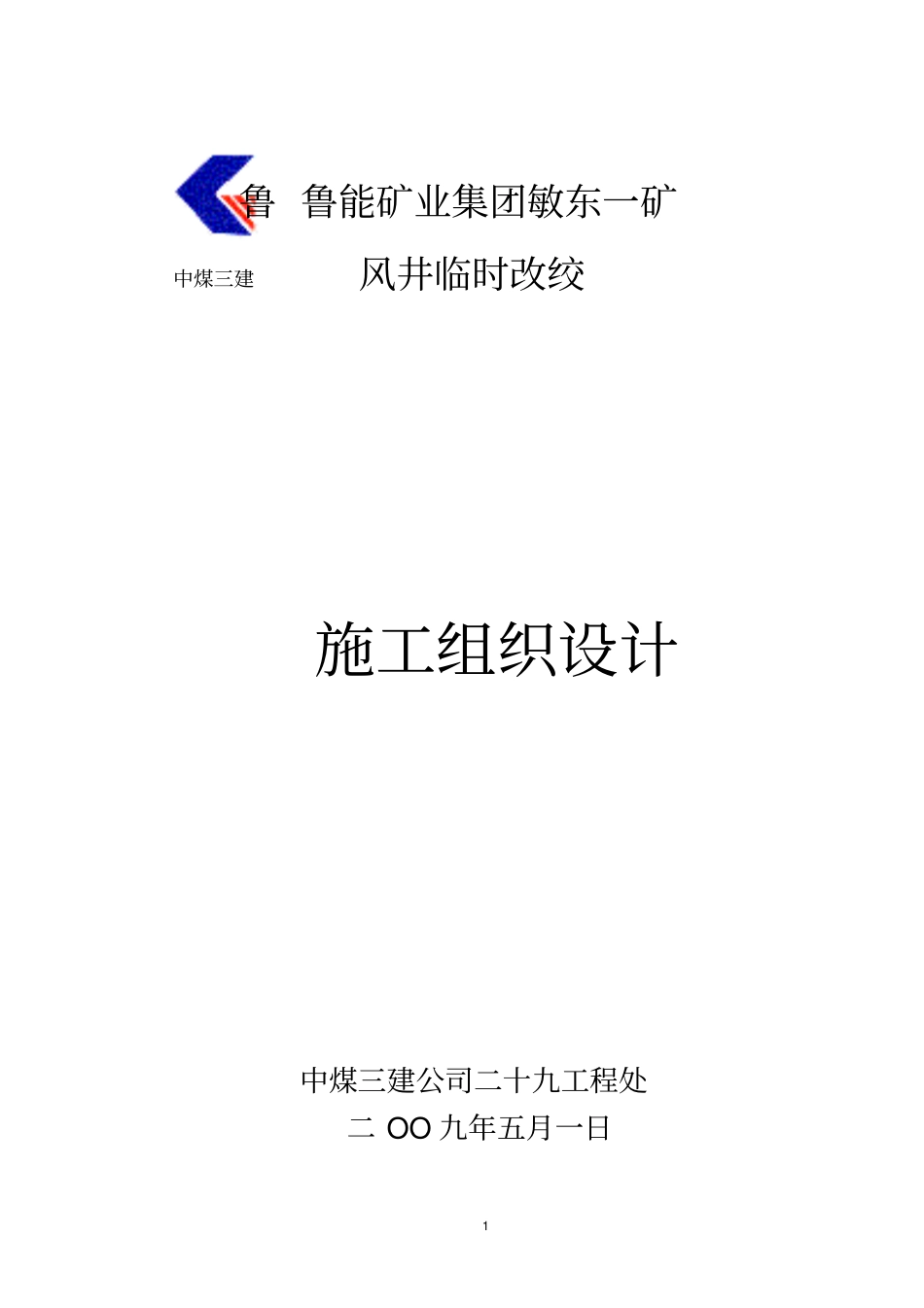

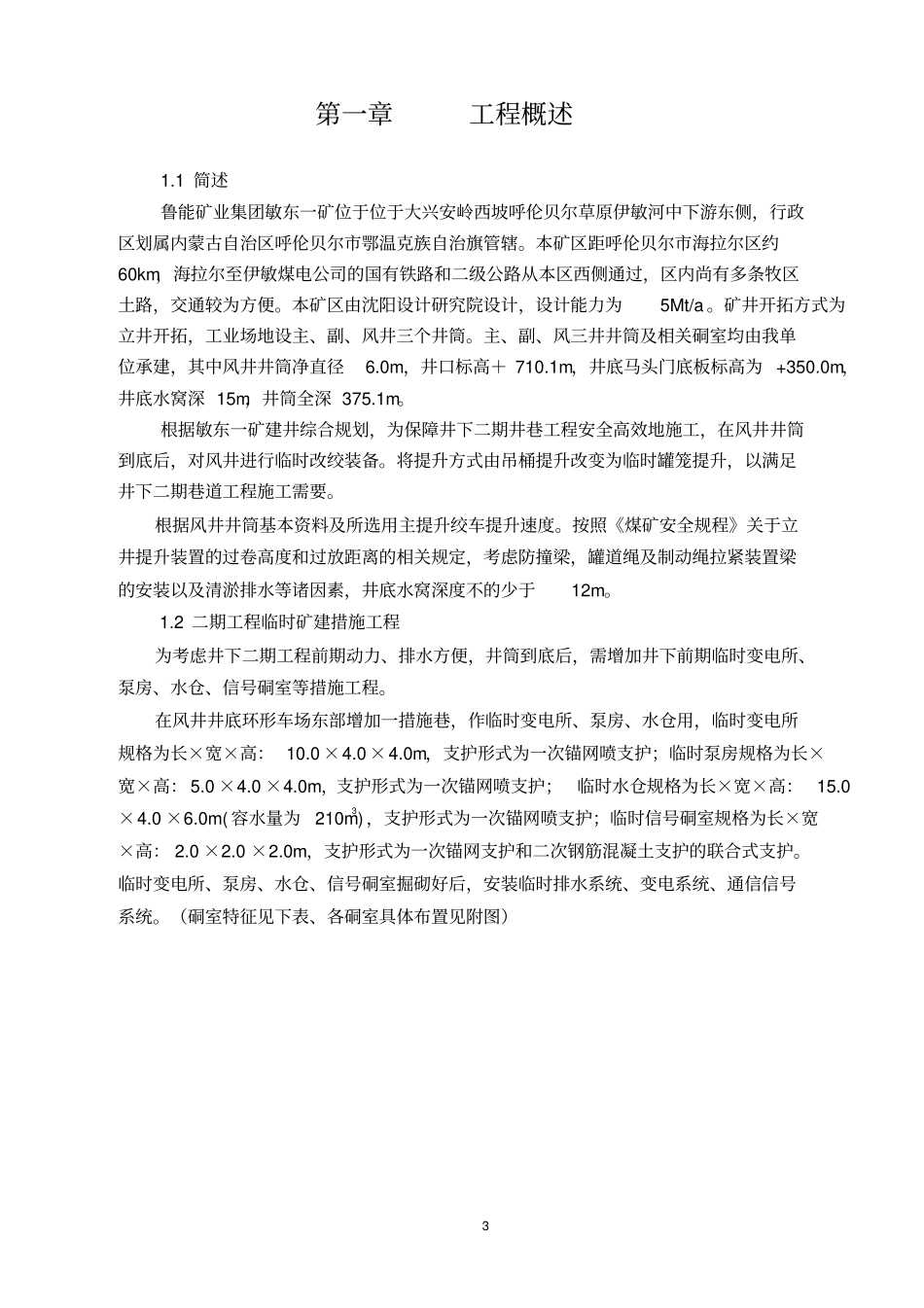

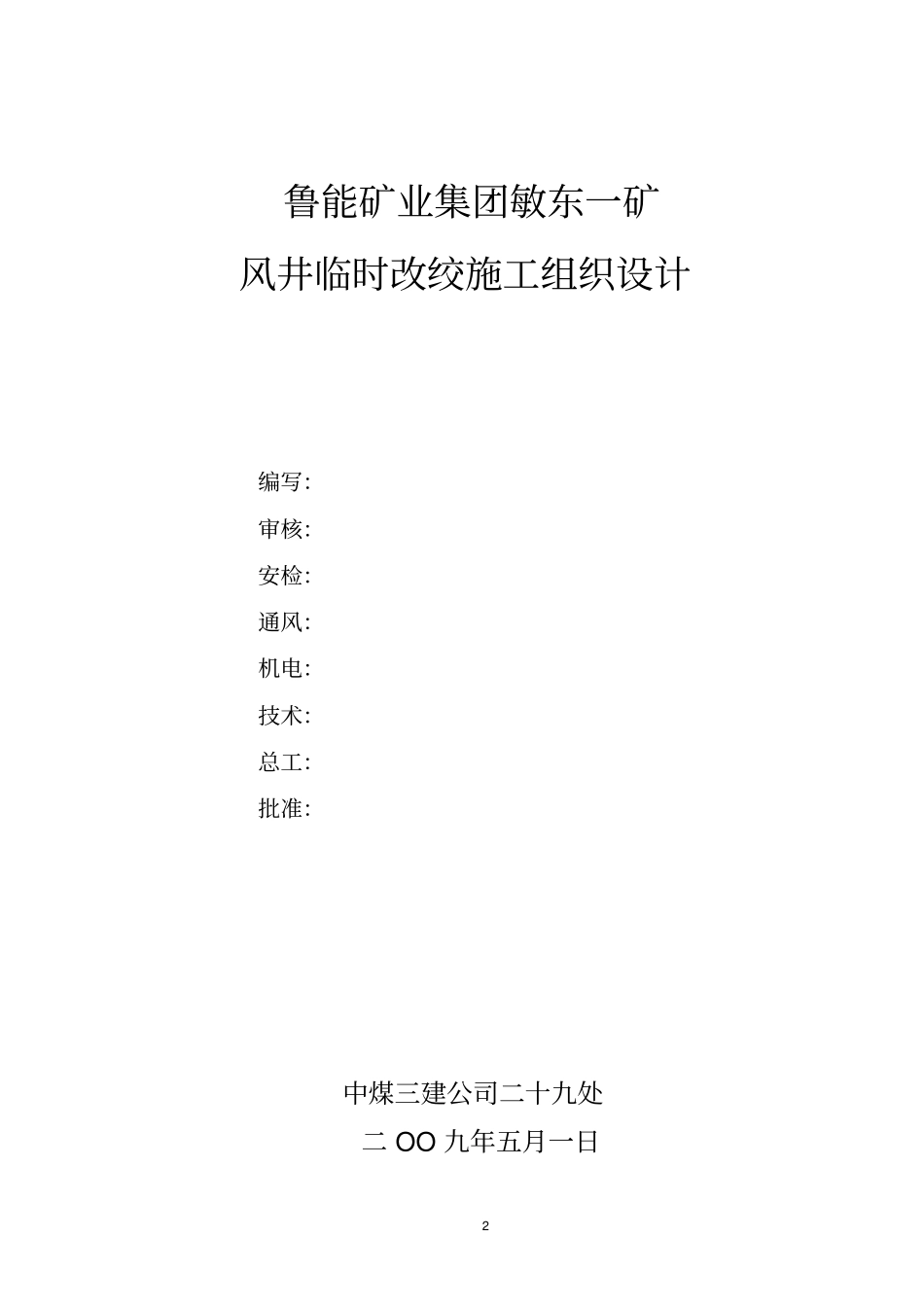

1鲁鲁能矿业集团敏东一矿中煤三建风井临时改绞施工组织设计中煤三建公司二十九工程处二OO九年五月一日2鲁能矿业集团敏东一矿风井临时改绞施工组织设计编写：审核：安检：通风：机电：技术：总工：批准：中煤三建公司二十九处二OO九年五月一日3第一章工程概述1.1简述鲁能矿业集团敏东一矿位于位于大兴安岭西坡呼伦贝尔草原伊敏河中下游东侧，行政区划属内蒙古自治区呼伦贝尔市鄂温克族自治旗管辖。本矿区距呼伦贝尔市海拉尔区约60km，海拉尔至伊敏煤电公司的国有铁路和二级公路从本区西侧通过，区内尚有多条牧区土路，交通较为方便。本矿区由沈阳设计研究院设计，设计能力为5Mt/a。矿井开拓方式为立井开拓，工业场地设主、副、风井三个井筒。主、副、风三井井筒及相关硐室均由我单位承建，其中风井井筒净直径6.0m，井口标高＋710.1m，井底马头门底板标高为+350.0m，井底水窝深15m，井筒全深375.1m。根据敏东一矿建井综合规划，为保障井下二期井巷工程安全高效地施工，在风井井筒到底后，对风井进行临时改绞装备。将提升方式由吊桶提升改变为临时罐笼提升，以满足井下二期巷道工程施工需要。根据风井井筒基本资料及所选用主提升绞车提升速度。按照《煤矿安全规程》关于立井提升装置的过卷高度和过放距离的相关规定，考虑防撞梁，罐道绳及制动绳拉紧装置梁的安装以及清淤排水等诸因素，井底水窝深度不的少于12m。1.2二期工程临时矿建措施工程为考虑井下二期工程前期动力、排水方便，井筒到底后，需增加井下前期临时变电所、泵房、水仓、信号硐室等措施工程。在风井井底环形车场东部增加一措施巷，作临时变电所、泵房、水仓用，临时变电所规格为长×宽×高：10.0×4.0×4.0m，支护形式为一次锚网喷支护；临时泵房规格为长×宽×高：5.0×4.0×4.0m，支护形式为一次锚网喷支护；临时水仓规格为长×宽×高：15.0×4.0×6.0m(容水量为210m3)，支护形式为一次锚网喷支护；临时信号硐室规格为长×宽×高：2.0×2.0×2.0m，支护形式为一次锚网支护和二次钢筋混凝土支护的联合式支护。临时变电所、泵房、水仓、信号硐室掘砌好后，安装临时排水系统、变电系统、通信信号系统。（硐室特征见下表、各硐室具体布置见附图）4临时矿建措施工程技术参数第二章施工准备及场地布置2.1施工准备期安排施工准备工作主要包括技术准备、工程准备、器材设备准备、劳动力准备和对外协作工作，具体内容为：1、组织改绞装备人员与设备进场、形成生活服务系统及二期临时措施工程。2、编制临时改绞施工安全技术措施。3、二期措施工程施工，落实改绞所需装备、设备、线缆、风筒及非标加工件。4、落实施工设备和物资供应，按劳动力需用计划，组织施工人员进场。组织所有拟参与改绞施工人员贯彻施工组织设计精神，熟悉图纸，技术人员进行安全、技术交底。5、平整好井口四周场地，以便于进料。6、严格按照设计图纸、设备清单，检查材料、外购件及设备的到货情况，并分类排放整齐。7、按照图纸清单，清点到场加工件的数量、规格及型号，按要求把各类加工件运至井口附近，根据改绞装备关系做好分中、号眼等工作，并按图纸校核尺寸，试组装，做标志。8、获得井筒内部情况资料，了解井筒内设施布置情况，完成井筒实测定位及井筒竖直度检测工作，检测测量放线点。9、按照施工要求准备好施工机具、吊索、吊具及辅助材料、布置消防器材。10、检修悬吊稳车、井口起吊小绞车，更换小绞车提升钢丝绳及滑车、固定绳。11、由测量给出天轮平台、二台、封口盘、井下出车平台的十字中心线以及标高点。12、所有施工设备机具在使用前做一次全面检查，严禁带病工作。13、落实施工措施，准备固定保险带生根点。14、清理吊盘及马头门两侧杂物。序号名称岩石硬度系数支护方式断面特征一次支护二次支护硐室特征净宽（m）墙高（m）拱高（m）直径与长度（mm）间排距（mm）主筋副筋长度（m）支护厚度（mm）1信号室4～6钢筋混凝土2.01.01.020*1200800*800Φ20@300Φ16@30023002临时泵房4～6锚网喷4.02.02.020*1200800*8005.01503临时变电所4～6錨网喷4.02.02.020*1200800*80010.01504临时水仓4～6錨网喷4.04.02.020*1200800*80015.015052.2场地布...
