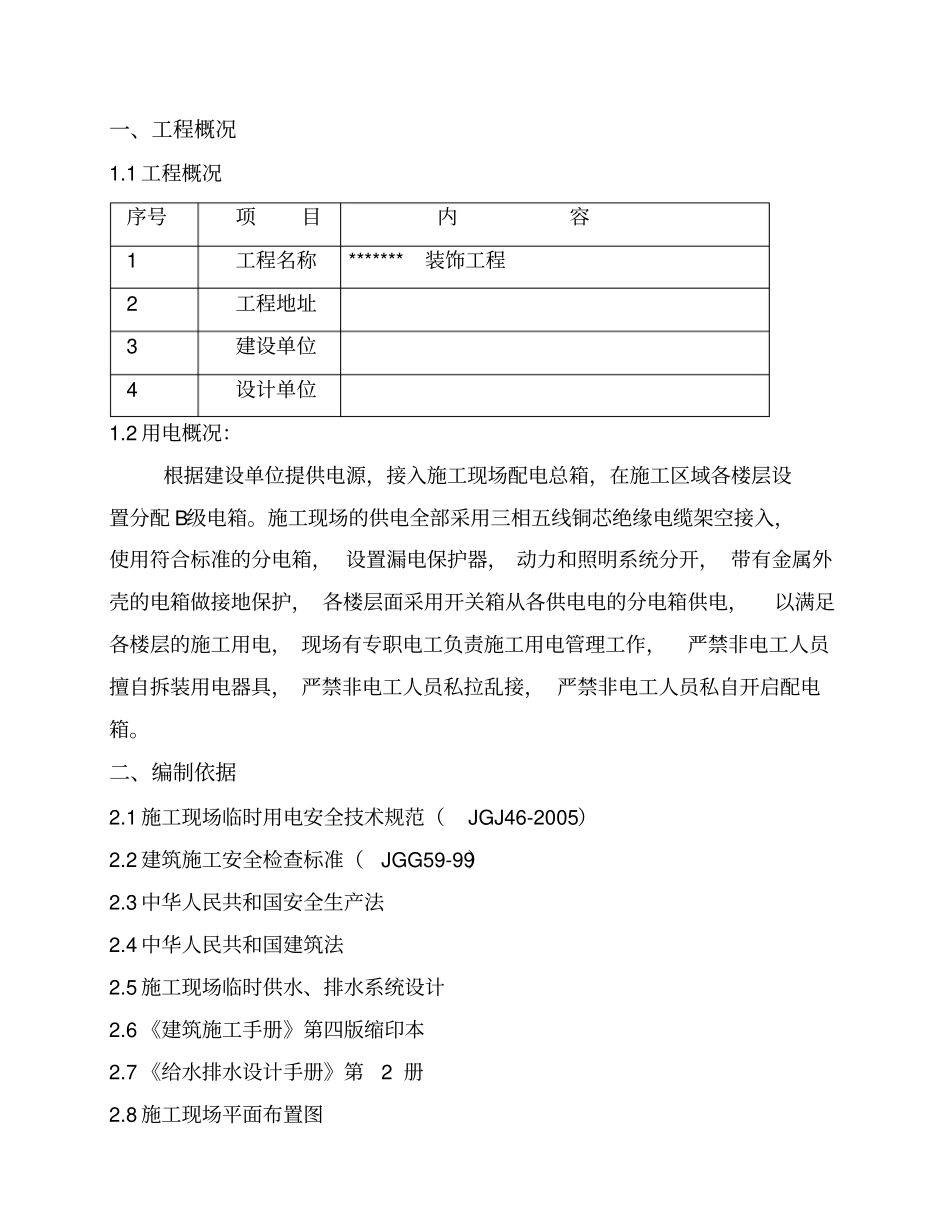

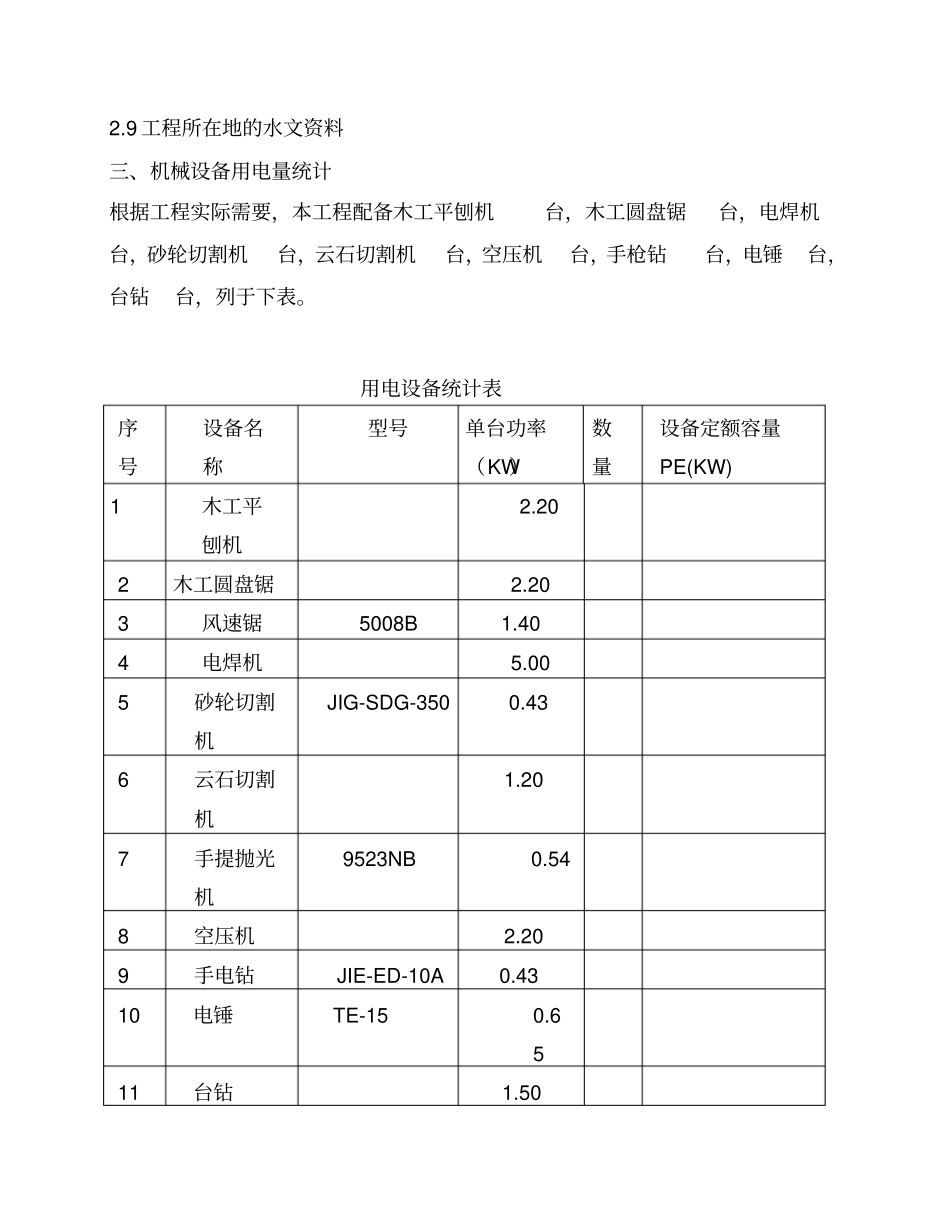

*******室内装修项目临水临电专项方案编制人:审核人:批准人:2012年4月17日一、工程概况1.1工程概况序号项目内容1工程名称*******装饰工程2工程地址3建设单位4设计单位1.2用电概况:根据建设单位提供电源,接入施工现场配电总箱,在施工区域各楼层设置分配B级电箱。施工现场的供电全部采用三相五线铜芯绝缘电缆架空接入,使用符合标准的分电箱,设置漏电保护器,动力和照明系统分开,带有金属外壳的电箱做接地保护,各楼层面采用开关箱从各供电电的分电箱供电,以满足各楼层的施工用电,现场有专职电工负责施工用电管理工作,严禁非电工人员擅自拆装用电器具,严禁非电工人员私拉乱接,严禁非电工人员私自开启配电箱。二、编制依据2.1施工现场临时用电安全技术规范(JGJ46-2005)2.2建筑施工安全检查标准(JGG59-99)2.3中华人民共和国安全生产法2.4中华人民共和国建筑法2.5施工现场临时供水、排水系统设计2.6《建筑施工手册》第四版缩印本2.7《给水排水设计手册》第2册2.8施工现场平面布置图2.9工程所在地的水文资料三、机械设备用电量统计根据工程实际需要,本工程配备木工平刨机台,木工圆盘锯台,电焊机台,砂轮切割机台,云石切割机台,空压机台,手枪钻台,电锤台,台钻台,列于下表。用电设备统计表序号设备名称型号单台功率(KW)数量设备定额容量PE(KW)1木工平刨机2.202木工圆盘锯2.203风速锯5008B1.404电焊机5.005砂轮切割机JIG-SDG-3500.436云石切割机1.207手提抛光机9523NB0.548空压机2.209手电钻JIE-ED-10A0.4310电锤TE-150.6511台钻1.5012现场照明6.00用电计算3.1确定用电机械等负荷3.1.1平刨机:查表:Kx=0.7,tgφ=0.88Pjs1=Kx*Pe1=0.7*2.2=1.54KWQjs1=Pjs1*tgφ=1.54*0.88=1.36Kvar3.1.2圆盘锯:查表:Kx=0.7,tgφ=0.88Pjs2=Kx*Pe2=0.7*2.2=1.54KWQjs2=Pjs2*tgφ=1.54*0.88=2.71Kvar3.1.3电焊机:查表:Kx=0.7,tgφ=0.88Pjs3=Kx*Pe3=0.7*10=7KWQjs3=Pjs3*tgφ=7*0.88=6.16Kvar3.1.4风速锯:查表:Kx=0.7,tgφ=0.88Pjs4=Kx*Pe4=0.7*2.8=1.96KWQjs4=Pjs4*tgφ=1.96*0.88=1.72Kvar3.1.5手电钻:查表:Kx=0.7,tgφ=1.02,cosφ=0.7Pjs5=Kx*Pe5=0.7*5.16=3.61KWQjs5=Pjs5*tgφ=3.61*1.02=3.68Kvar3.1.6砂轮切割机:查表:Kx=0.7,tgφ=1.02,cosφ=0.7Pjs6=Kx*Pe6=0.7*0.86=0.60KWQjs6=Pjs6*tgφ=0.60*1.02=0.61Kvar3.1.7手提抛光机:查表:Kx=0.7,tgφ=1.02,cosφ=0.7Pjs7=Kx*Pe7=0.7*2.16=1.51KWQjs7=Pjs7*tgφ=1.51*1.02=1.54Kvar3.1.8云石切割机:查表:Kx=0.7,tgφ=1.02,cosφ=0.7Pjs8=Kx*Pe8=0.7*9.6=6.72KWQjs8=Pjs8*tgφ=6.72*1.02=6.85Kvar3.1.9空压机:查表:Kx=0.7,tgφ=1.98,cosφ=0.8Pjs9=Kx*Pe9=0.7*4.4=3.08KWQjs9=Pjs9*tgφ=3.08*1.98=6.10Kvar3.1.10电锤:查表:Kx=0.7,tgφ=1.02,cosφ=0.68Pjs10=Kx*Pe10=0.7*3.9=2.73KWQjs10=Pjs10*tgφ=2.73*1.02=2.78Kvar3.1.11台钻:查表:Kx=0.7,tgφ=1.02,cosφ=0.8Pjs11=Kx*Pe11=0.7*3.0=2.1KWQjs11=Pjs11*tgφ=2.1*1.02=2.14Kvar3.1.12现场照明:查表:Kx=0.7,tgφ=1.02,cosφ=0.7Pjs12=Kx*Pe12=0.7*6.0=4.2KWQjs12=Pjs12*tgφ=4.2*1.02=4.28Kvar3.2确定总用电负荷总有功率为:Pjs=Kx*(Pjs1+Pjs2+⋯+Pjs12)=0.7*(1.54+1.54+7+1.96+3.61+0.6+1.51+6.72+3.08+2.73+2.1+4.2)=25.61KW总无功率为:Qjs=Kx*(Qjs1+Qjs2+⋯+Qjs12)=0.7*(1.36+2.71+6.16+1.72+3.68+0.61+1.54+6.85+6.10+2.78+2.14+4.28)=27.95KW3.3确定电缆根据总的计算电流查表得接入配电箱的电缆选用铜芯橡皮绝缘导线BV-3*16mm2+10mm2+1*6mm2,可以满足使用要求。四、线路搭设4.1技术措施4.1.1制定安全用电责任制,做好安全用电专项技术交底。4.1.2按TN-S系统要求设置三相五线制,杜绝疏漏。4.1.3各级配电箱配置完备,接地接零良好,电箱周围无材料等障碍物堆放,严格实行用电三级配电,两级保护。4.1.4各级配电箱固定设置。4.1.5各种用电设备全部采用标准插头插入电箱,电线严禁使用护套线和花线,严禁采用多用插座,严禁将电线直接插入插座孔内。4.1.6所有临时电线均应架空于2.5m以上,严禁拖地。4.1.7用电设备与开关箱间距不大...
