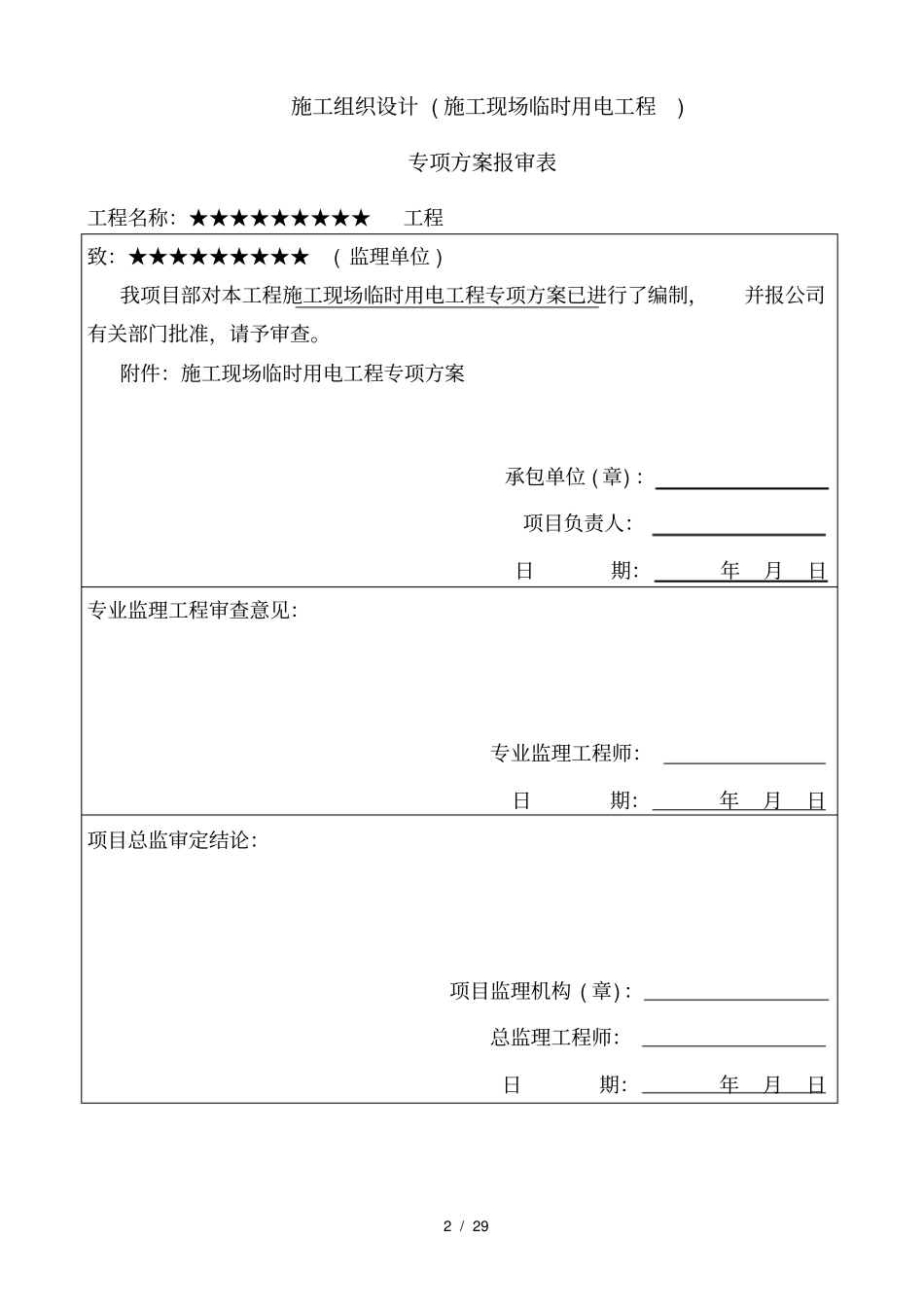

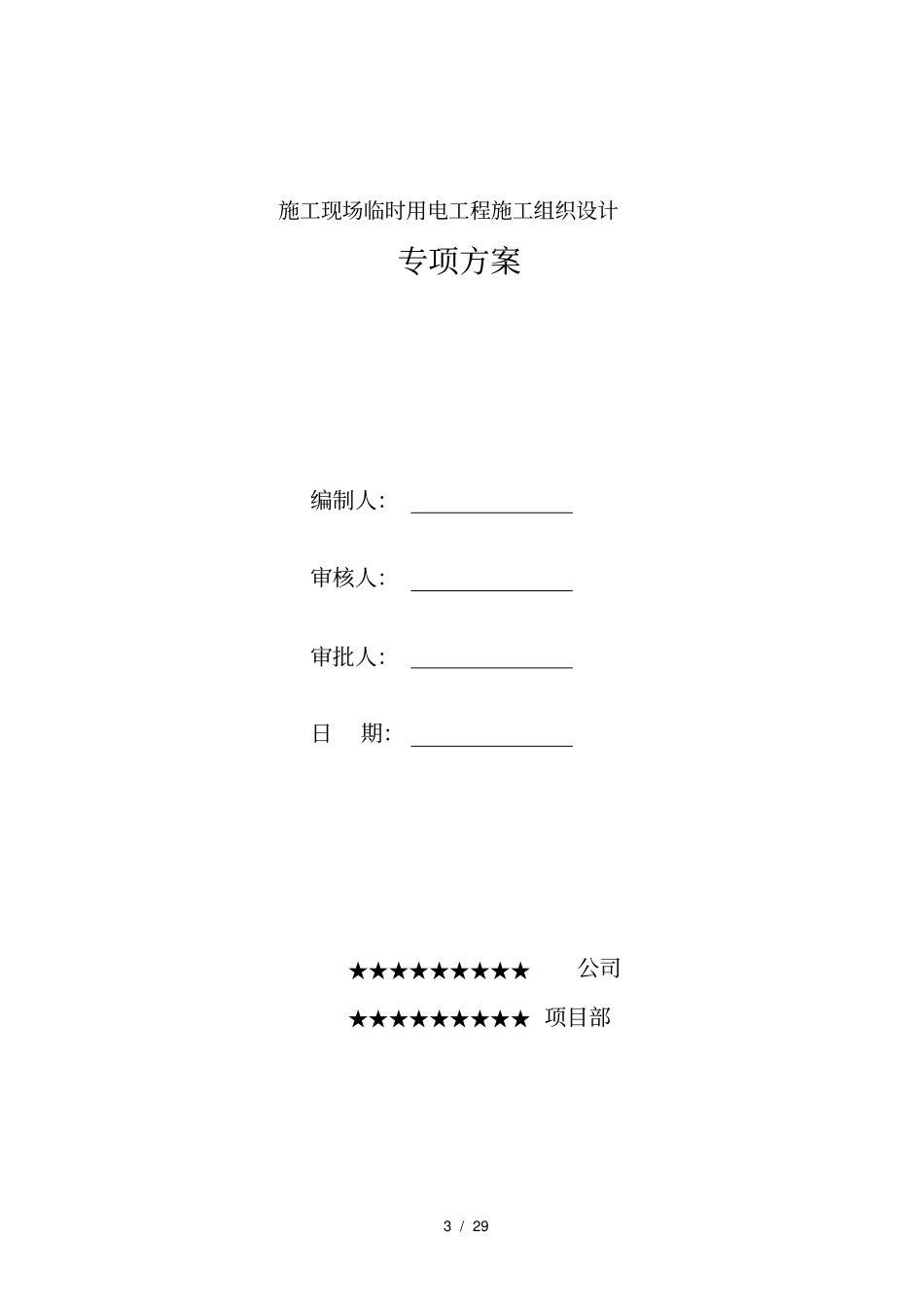

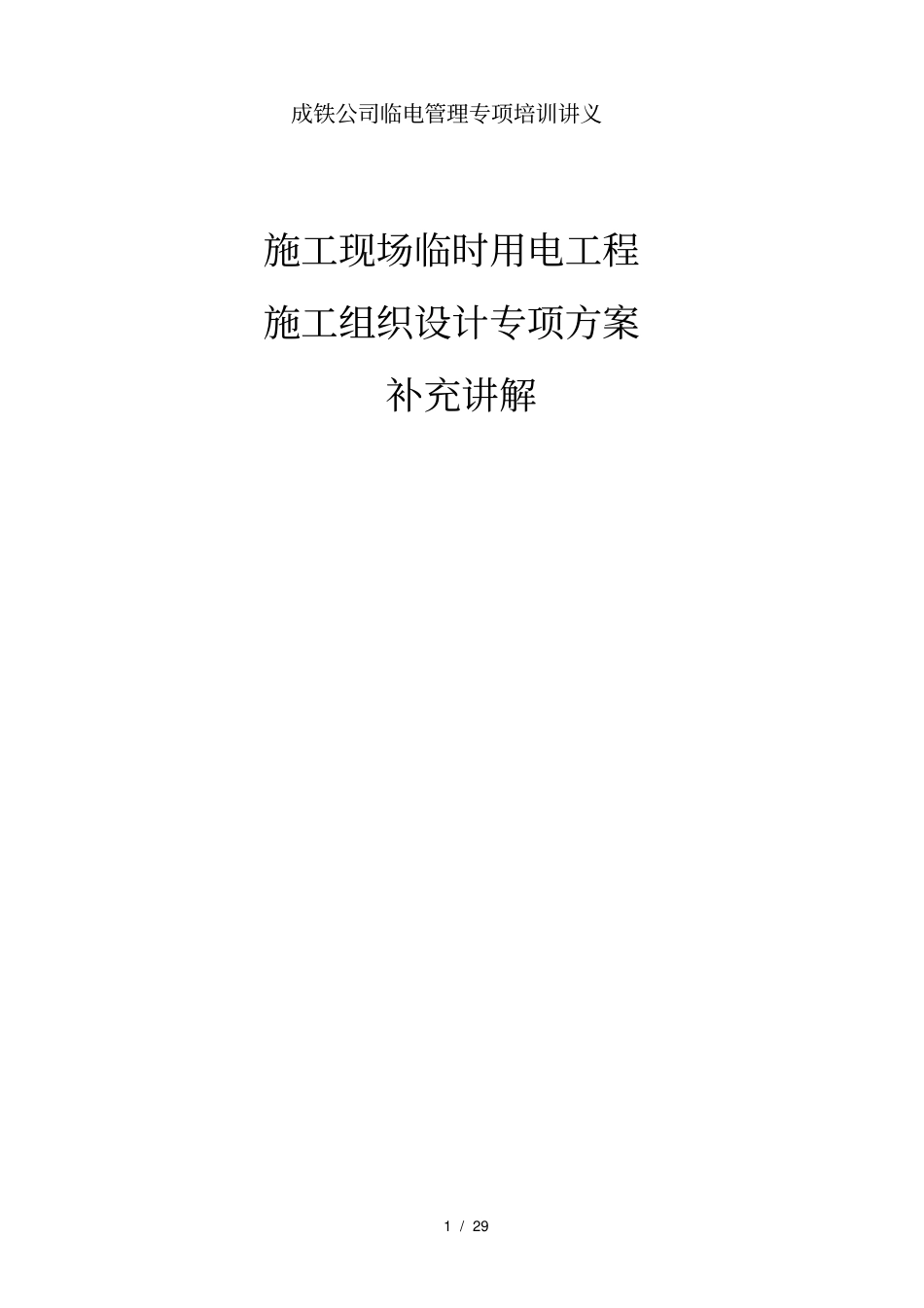

1/29成铁公司临电管理专项培训讲义施工现场临时用电工程施工组织设计专项方案补充讲解2/29施工组织设计(施工现场临时用电工程)专项方案报审表工程名称：★★★★★★★★★工程致：★★★★★★★★★(监理单位)我项目部对本工程施工现场临时用电工程专项方案已进行了编制，并报公司有关部门批准，请予审查。附件：施工现场临时用电工程专项方案承包单位(章)：项目负责人：日期：年月日专业监理工程审查意见：专业监理工程师：日期：年月日项目总监审定结论：项目监理机构(章)：总监理工程师：日期：年月日3/29施工现场临时用电工程施工组织设计专项方案编制人：审核人：审批人：日期：★★★★★★★★★公司★★★★★★★★★项目部4/29目录一、施工条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12、施工现场用电量统计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、设计内容和步骤⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11、现场勘探及初步设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12、总用电负荷计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13、选择供电电源⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯34、配电箱、开关箱进线导线截面及箱内电气设备选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯35、照明线路的导线截面及照明箱内各电气开关的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯66、配电装置的电器配置与接线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7三、绘制临时供电施工图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10四、施工用电安全措施及接地要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10五、施工现场临时用电平面图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯115/29施工现场临时用电工程施工组织设计专项方案一、施工条件1、工程概况：本工程为歙县规划展示中心大楼，六层框架结构，建筑面积为4246M2，建设单位已提供全套施工图纸，各种手续齐全，已具备开工条件。2、施工现场用电量统计。(见附表1)附表1：施工现场用电量统计表设备名称规格、型号安装功率（）数量合计功率(）备注塔式起重机4021.1121.140%需换算到25%施工升降机1007.517.540%需换算到25%砼搅拌机3505.515.5卷扬机41-87.517.5电渣压力焊33036136.050%需换算到100%电弧焊机3-32011111.050%需换算到100%钢筋弯曲机40313.0钢筋调直切断机3-125.515.5钢筋弯箍机40-11.511.5木工电锯1045.515.5插入式振动器－301.511.5平板式振动器301.511.5室内外照明1010.0合计117.16/29二、设计内容和步骤1、现场勘探及初步设计（1）、本工程位于县政府西侧，已完成三通一平，施工环境较好，具备开工条件，施工现场范围内无上下水管道，无各种埋地线路，施工现场供电电源由建设单位电力变压器配电房接入220/380V三相五线制低压电力系统。施工现场无一、二级负荷。为了减少维修费用且施工现场用电量不大，现场仅设一供电箱（由供电局提供并安装），内有计量设备，电源位置到场内供电箱的供电导线敷设由建设单位负责完成。本设计方案只负责总箱以下的线路及电气开关的选择。（2）、根据《施工现场临时用电安全技术规范》(46-2005)规定和施工现场用电设备布置情况，动力配电箱与照明配电箱采用分别设置。在供电箱外，设一级动力配电箱，下设分-1配电箱、分-2配电箱和备用分-3，再由分配电箱引至各用电设备的开关箱。（3）、根据《施工现场临时用电安全技术规范》(46-2005)规定，本工程施工现场必须采用（三相五线制）接零保护系统供电，实行三级配电系统，两级漏电保护和两道防线。2、负荷计算（1）、搅拌机组查表0.7φ=0.68φ=1.081×1=0.7×5.5=3.8511×φ=3.85×1.08=4.16（2）、起重机组查表0.3φ=0.7φ=1.021）、先将40%统一换算到25%时的额定容量2nCcP25JJ2×Jc=2×（21.1+7.5）×4.0=36.182）、计算负荷2×2=0.3×36.18=10.8522×φ=10.85×1.02=11.07（3）、电焊机组查表0.45φ=1.981）、先将50%统一换算到100%时的额定...
