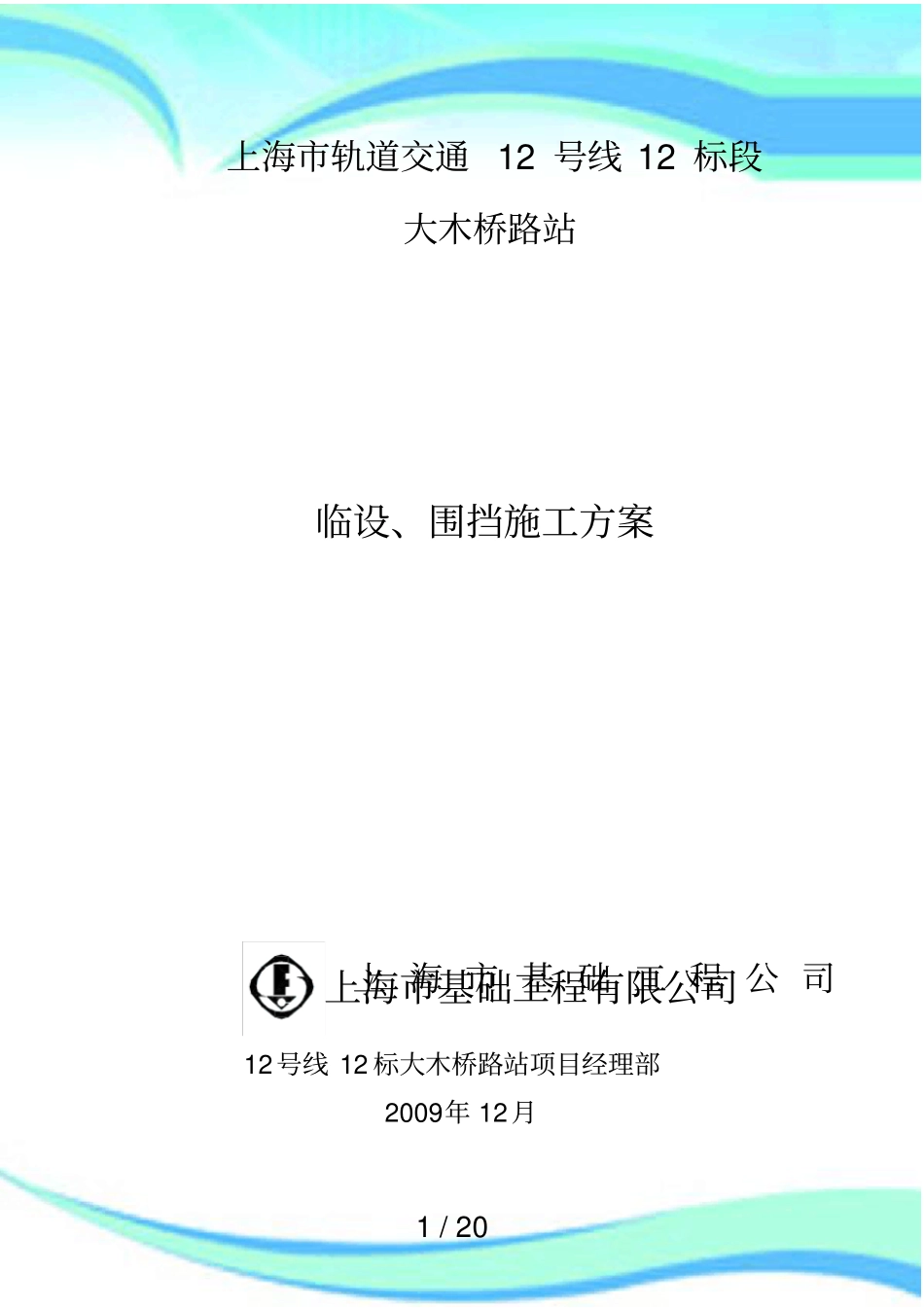

1/20临设围挡施工实施方案2/20————————————————————————————————作者：————————————————————————————————日期：1/20上海市轨道交通12号线12标段大木桥路站临设、围挡施工方案上海市基础工程公司上海市基础工程有限公司12号线12标大木桥路站项目经理部2009年12月个人收集整理，勿做商业用途0/20目录一、工程概况...............................................11.概况12.工程参建单位23.编制依据2二、总体部署和施工方法.....................................21.办公楼、宿舍布置22.施工方法43.彩钢板活动房计算书5三、施工重量要求..........................................12四、两层彩钢板宿舍加固措施................................12五、施工计划..............................................12六、现场安装..............................................13七、安全保证措施..........................................14八、文明施工保证措施......................................141.文明施工措施个人收集整理，勿做商业用途1/20142.文明施工作业153.环境保护措施154.噪音和粉尘的控制15九、彩钢板活动房验收标准..................................16十、活动房使用及注意事项..................................16一、工程概况1.概况本工程为上海市轨道交通12号线大木桥路站工程。位于上海市徐汇区大木桥路与零陵路交叉口，平行于大木桥路而与已建造的4号线垂直相交，形成T型换乘。本车站为地下三层岛式站台结构，车站两侧除一在建的高层商务办公楼外，其余均为多层永久性建筑。车站主体总长为165m，标准段宽度为19.6m，标准段横方向为三层二柱三跨钢筋砼结构。车站顶板覆土约3.2m，站台中心处底板埋深为23.5m。车站两端各设一端头井，西端头井内净平面尺寸为12.7m*23.4m，东端头井内净平面尺寸为13.2m*23.4m。端头井底板埋深25.1m。大木桥路西侧正在建设的一综合商务办公楼（本车站开工之前可以完工），结构高度为28.6m，带2层地下室。办公楼为桩基础，设计时已充分考虑了桩基对地铁沉降及变形的影响，桩基持力层在⑨层土。延地铁轨道线方向有一直径为1.8m的钢筋砼雨水管，雨水管中心线离车站围护最近距离约3.7m，雨水管埋深4.8m。个人收集整理，勿做商业用途2/20本车站标准段、端头井及附属用房采用明挖顺做法施工。2.工程参建单位建设单位：上海轨道交通12号线发展有限公司。设计单位：华东建筑设计研究院有限公司。监理单位：施工单位：上海市基础工程有限公司。3.编制依据建筑结构荷载规范GB50009-2001；混凝土结构设计规范GB50010-2002；钢结构设计规范GB50017-2003；建筑结构设计手册上海民用设计院编；轻型钢结构设计规范DBJ08-68-97；钢结构工程施工质量验收规范GB50205-2001；建筑施工安全监察标准（JGJ-99）；基础公司12号线投标文件；上海市建设工程文明施工管理规定（2009年9月25日上海市人民政府令第18号）。二、总体部署和施工方法12号线工程围挡、墙及大临设施，本着经济、实用的原则，在充分考虑各工序施工、项目管理人员办公、项目施工人员休息情况及交通道路翻交和管线搬迁的整体情况下，办公楼及宿舍布置如下：1.办公楼、宿舍布置1.1.临时设施内容：由于世博期间应市政府的要求，本工程将在2010年10月份后开工。办公楼和宿舍临时设施布置在二个区域内：一是部分宿舍位于大木桥路西面江南新村小区门口的一块空场地内；二是部分宿舍、办公楼个人收集整理，勿做商业用途3/20位于大木桥路东面与中山南二路交叉口的区域内，其中大木桥路东面的临时设施将在2010年10月份后进行施工。大木桥路西面的职工宿舍、生活设施拟在2010年1月底前完成。本方案主要是针对西面的职工宿舍、生活设施编制的，而东面的临时设施在10年10月份后根据翻交方案实际情况再定。1.2.大木桥路西面的临时设施的主要功能：1.2.1.职工宿舍：为上下双排内廊式彩钢板活动房，每排15间，除去中部二间设置楼梯外，共计58间宿舍；按照防火及人员疏散的有关规定，设置三部楼梯，既宿舍房南北两端头、中部各设...
