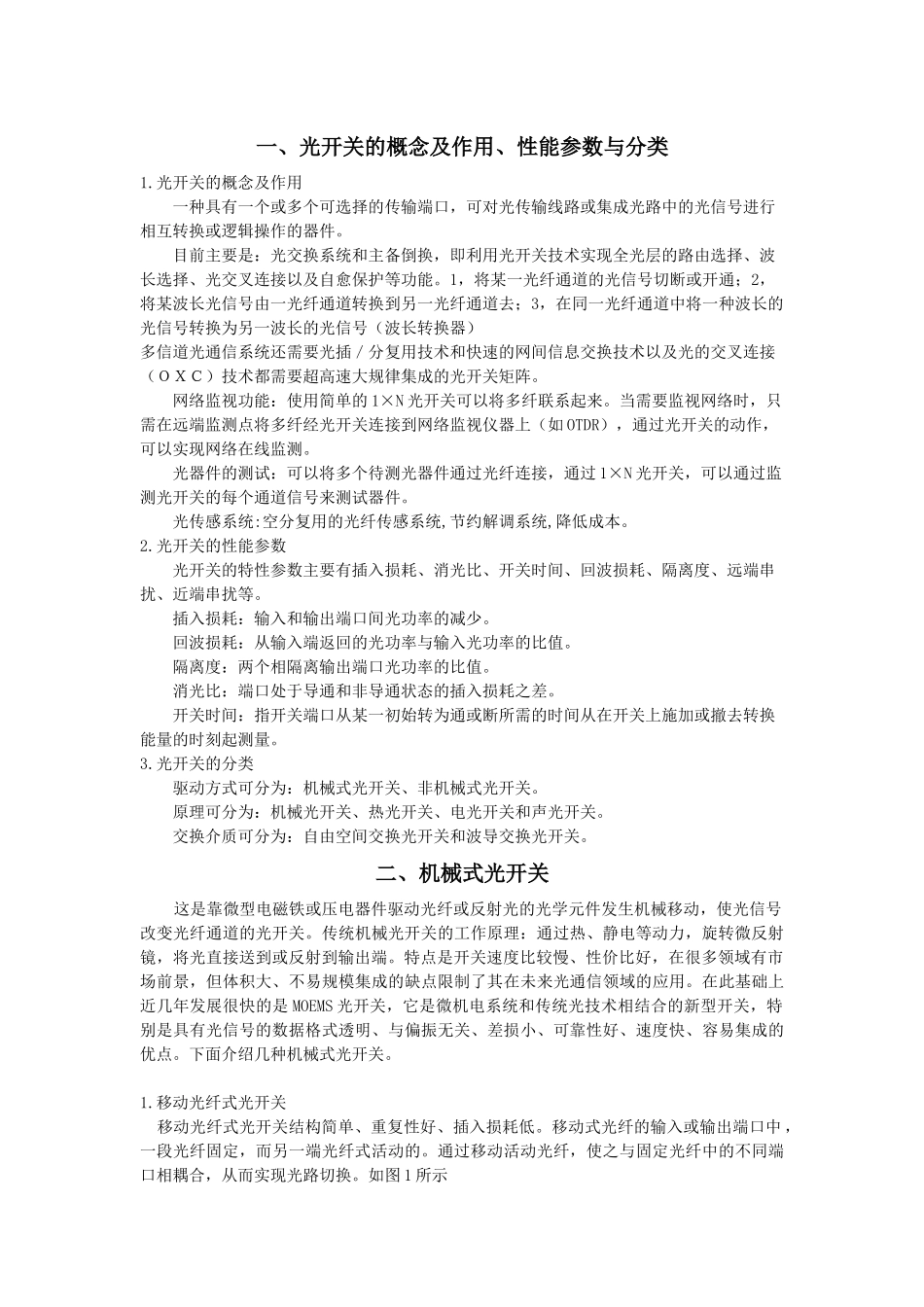

一、光开关的概念及作用、性能参数与分类1.光开关的概念及作用一种具有一个或多个可选择的传输端口，可对光传输线路或集成光路中的光信号进行相互转换或逻辑操作的器件。目前主要是：光交换系统和主备倒换，即利用光开关技术实现全光层的路由选择、波长选择、光交叉连接以及自愈保护等功能。1，将某一光纤通道的光信号切断或开通；2，将某波长光信号由一光纤通道转换到另一光纤通道去；3，在同一光纤通道中将一种波长的光信号转换为另一波长的光信号（波长转换器）多信道光通信系统还需要光插／分复用技术和快速的网间信息交换技术以及光的交叉连接（ＯＸＣ）技术都需要超高速大规律集成的光开关矩阵。网络监视功能：使用简单的1×N光开关可以将多纤联系起来。当需要监视网络时，只需在远端监测点将多纤经光开关连接到网络监视仪器上（如OTDR），通过光开关的动作，可以实现网络在线监测。光器件的测试：可以将多个待测光器件通过光纤连接，通过1×N光开关，可以通过监测光开关的每个通道信号来测试器件。光传感系统:空分复用的光纤传感系统,节约解调系统,降低成本。2.光开关的性能参数光开关的特性参数主要有插入损耗、消光比、开关时间、回波损耗、隔离度、远端串扰、近端串扰等。插入损耗：输入和输出端口间光功率的减少。回波损耗：从输入端返回的光功率与输入光功率的比值。隔离度：两个相隔离输出端口光功率的比值。消光比：端口处于导通和非导通状态的插入损耗之差。开关时间：指开关端口从某一初始转为通或断所需的时间从在开关上施加或撤去转换能量的时刻起测量。3.光开关的分类驱动方式可分为：机械式光开关、非机械式光开关。原理可分为：机械光开关、热光开关、电光开关和声光开关。交换介质可分为：自由空间交换光开关和波导交换光开关。二、机械式光开关这是靠微型电磁铁或压电器件驱动光纤或反射光的光学元件发生机械移动，使光信号改变光纤通道的光开关。传统机械光开关的工作原理：通过热、静电等动力，旋转微反射镜，将光直接送到或反射到输出端。特点是开关速度比较慢、性价比好，在很多领域有市场前景，但体积大、不易规模集成的缺点限制了其在未来光通信领域的应用。在此基础上近几年发展很快的是MOEMS光开关，它是微机电系统和传统光技术相结合的新型开关，特别是具有光信号的数据格式透明、与偏振无关、差损小、可靠性好、速度快、容易集成的优点。下面介绍几种机械式光开关。1.移动光纤式光开关移动光纤式光开关结构简单、重复性好、插入损耗低。移动式光纤的输入或输出端口中，一段光纤固定，而另一端光纤式活动的。通过移动活动光纤，使之与固定光纤中的不同端口相耦合，从而实现光路切换。如图1所示图1移动光纤式光开关2.移动套管式光开关移动套管式光开关就是讲输入或输出光纤分别固定在两个套管之中，其中一个套管固定在其底座上，另一个套管以很高的精度定位在两个或多个位置上，带着光纤相对固定套管移动，从而实现光路的转换。3.移动透镜型光开关光纤被固定在输入和输出端口，依靠微透镜精密的准直而实现输入、输出光路的连接。光从输入光纤进入装在一个由微处理器控制的步进电机或其他移动机构上的第一个透镜后变成平行光，移动该透镜，则第二个透镜将该透镜的平行光聚焦到相应输出光纤。4.移动反射镜型光开关输入输出端口的光纤都是固定的，依靠旋转球面或平面反射镜，使输入光与不同的输出端口接通。如图2所示。图2移动反射镜式光开关5.移动棱镜型光开关输入输出光纤与起准直作用的光学元件如自聚焦透镜、平凸棒透镜、球透镜等相连接，并固定不动，通过移动棱镜而改变输入输出端口的光路。6.移动自聚焦透镜型光开关自聚焦透镜特别于各种光学器件中光纤与光纤的远场耦合。三、非机械式光开关非机械光开关是利用一些材料的电光、声光、磁光和热光效应，采用报道结构做成的。这类开关具有体积小、重量轻、与光纤适配、易于扩展为开关阵列。非机械式光开关包括电光开关、热光开关、声光开关、磁光效应光开关、液晶光开关、气泡光开关、MEMS光开关和全光开关。1.电光开关电光开关的原理一般是利用铁电体、化合物半导体、有机聚合物等材料的电光效应...
