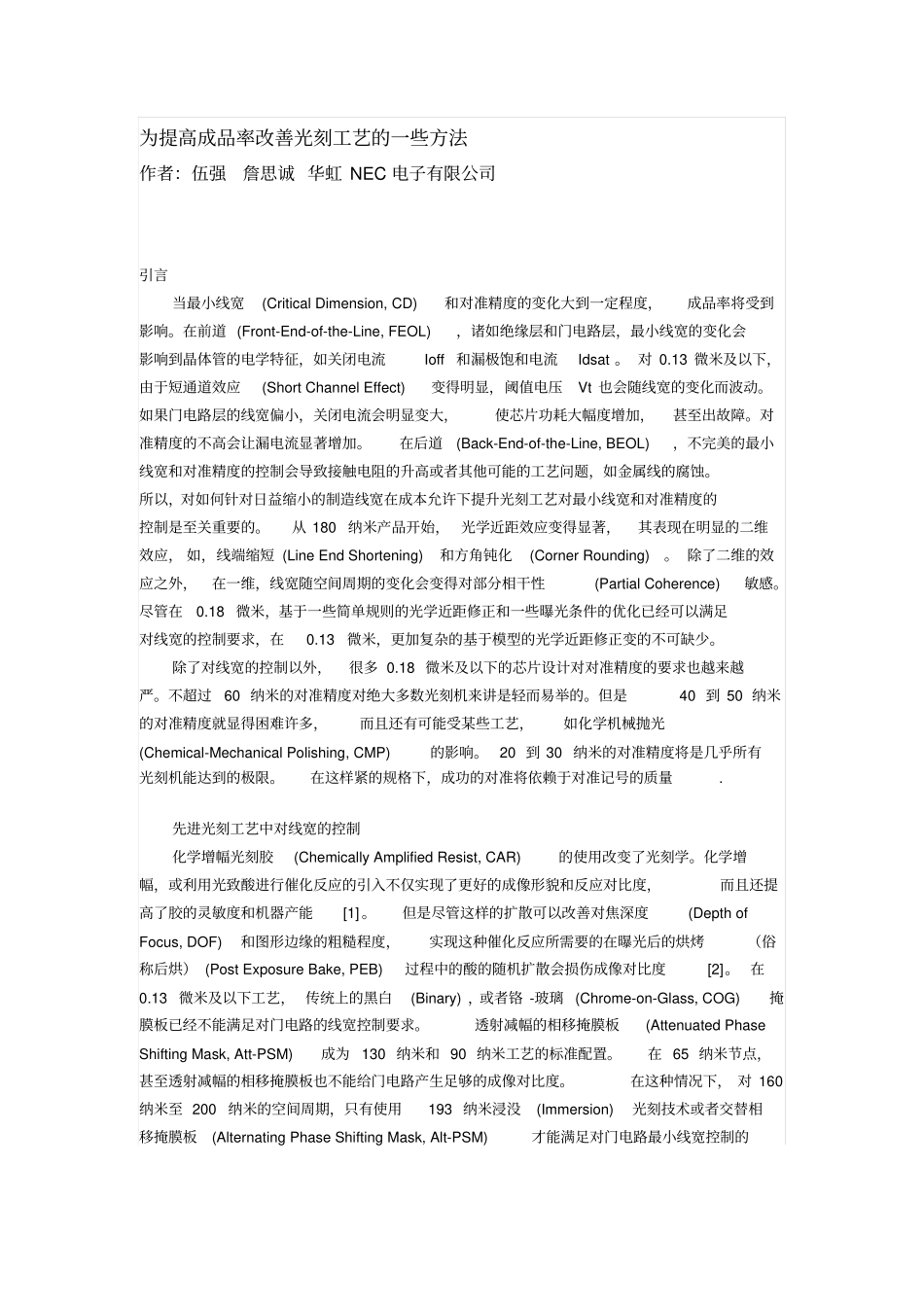

为提高成品率改善光刻工艺的一些方法作者：伍强詹思诚华虹NEC电子有限公司引言当最小线宽(CriticalDimension,CD)和对准精度的变化大到一定程度，成品率将受到影响。在前道(Front-End-of-the-Line,FEOL)，诸如绝缘层和门电路层，最小线宽的变化会影响到晶体管的电学特征，如关闭电流Ioff和漏极饱和电流Idsat。对0.13微米及以下，由于短通道效应(ShortChannelEffect)变得明显，阈值电压Vt也会随线宽的变化而波动。如果门电路层的线宽偏小，关闭电流会明显变大，使芯片功耗大幅度增加，甚至出故障。对准精度的不高会让漏电流显著增加。在后道(Back-End-of-the-Line,BEOL)，不完美的最小线宽和对准精度的控制会导致接触电阻的升高或者其他可能的工艺问题，如金属线的腐蚀。所以，对如何针对日益缩小的制造线宽在成本允许下提升光刻工艺对最小线宽和对准精度的控制是至关重要的。从180纳米产品开始，光学近距效应变得显著，其表现在明显的二维效应，如，线端缩短(LineEndShortening)和方角钝化(CornerRounding)。除了二维的效应之外，在一维，线宽随空间周期的变化会变得对部分相干性(PartialCoherence)敏感。尽管在0.18微米，基于一些简单规则的光学近距修正和一些曝光条件的优化已经可以满足对线宽的控制要求，在0.13微米，更加复杂的基于模型的光学近距修正变的不可缺少。除了对线宽的控制以外，很多0.18微米及以下的芯片设计对对准精度的要求也越来越严。不超过60纳米的对准精度对绝大多数光刻机来讲是轻而易举的。但是40到50纳米的对准精度就显得困难许多，而且还有可能受某些工艺，如化学机械抛光(Chemical-MechanicalPolishing,CMP)的影响。20到30纳米的对准精度将是几乎所有光刻机能达到的极限。在这样紧的规格下，成功的对准将依赖于对准记号的质量.先进光刻工艺中对线宽的控制化学增幅光刻胶(ChemicallyAmplifiedResist,CAR)的使用改变了光刻学。化学增幅，或利用光致酸进行催化反应的引入不仅实现了更好的成像形貌和反应对比度，而且还提高了胶的灵敏度和机器产能[1]。但是尽管这样的扩散可以改善对焦深度(DepthofFocus,DOF)和图形边缘的粗糙程度，实现这种催化反应所需要的在曝光后的烘烤（俗称后烘）(PostExposureBake,PEB)过程中的酸的随机扩散会损伤成像对比度[2]。在0.13微米及以下工艺，传统上的黑白(Binary)，或者铬-玻璃(Chrome-on-Glass,COG)掩膜板已经不能满足对门电路的线宽控制要求。透射减幅的相移掩膜板(AttenuatedPhaseShiftingMask,Att-PSM)成为130纳米和90纳米工艺的标准配置。在65纳米节点，甚至透射减幅的相移掩膜板也不能给门电路产生足够的成像对比度。在这种情况下，对160纳米至200纳米的空间周期，只有使用193纳米浸没(Immersion)光刻技术或者交替相移掩膜板(AlternatingPhaseShiftingMask,Alt-PSM)才能满足对门电路最小线宽控制的要求。当然，各种相移掩膜板的使用将引入更多的掩膜板制造成本[3]。在这篇文章中，我们将讨论几个可能严重影响最小线宽的因素。掩膜板误差因子掩膜板误差因子(MaskErrorFactor,MEF)定义为在硅片上印出的线宽对掩膜板线宽的偏导数。能够影响掩膜板误差因子的因素有曝光条件、光刻胶性能、光刻机透镜像差、后烘温度等。最近五年来文献中曾经有许多对掩膜板误差因子的研究报告[2、4-7]。从这些研究我们看到：空间周期越小或者像对比度越小，掩膜板误差因子越大。对远大于曝光波长的图形，或者在人们常说的线性范围，掩膜板误差因子通常非常接近1。对接近或者小于波长的图形，掩膜板误差因子会显著增加。不过，在以下特殊情况下，掩膜板误差因子会小于1：使用交替相移掩膜板的线条光刻可以产生显著小于1的掩膜板误差因子[2、6]。这是因为在空间像场分布中的最小光强主要是由临近相位区所产生的180度相位突变产生的。改变相位突变地方的掩膜板上铬线的宽度对线宽影响不大。掩膜板误差因子在光学近距修正中细小补偿结构附近会显著小于1。这是因为对主要图形的细小改变不能被由衍射而造成分辨率有限的成像系统所敏感识别。通常对空间上有延伸的图形，诸如线或缝、和接触孔，掩膜板误差因子都等于或大于1。因为掩膜板误差因子的...
