光纤测试仪器OTDR简介和常规曲线分析VIP免费

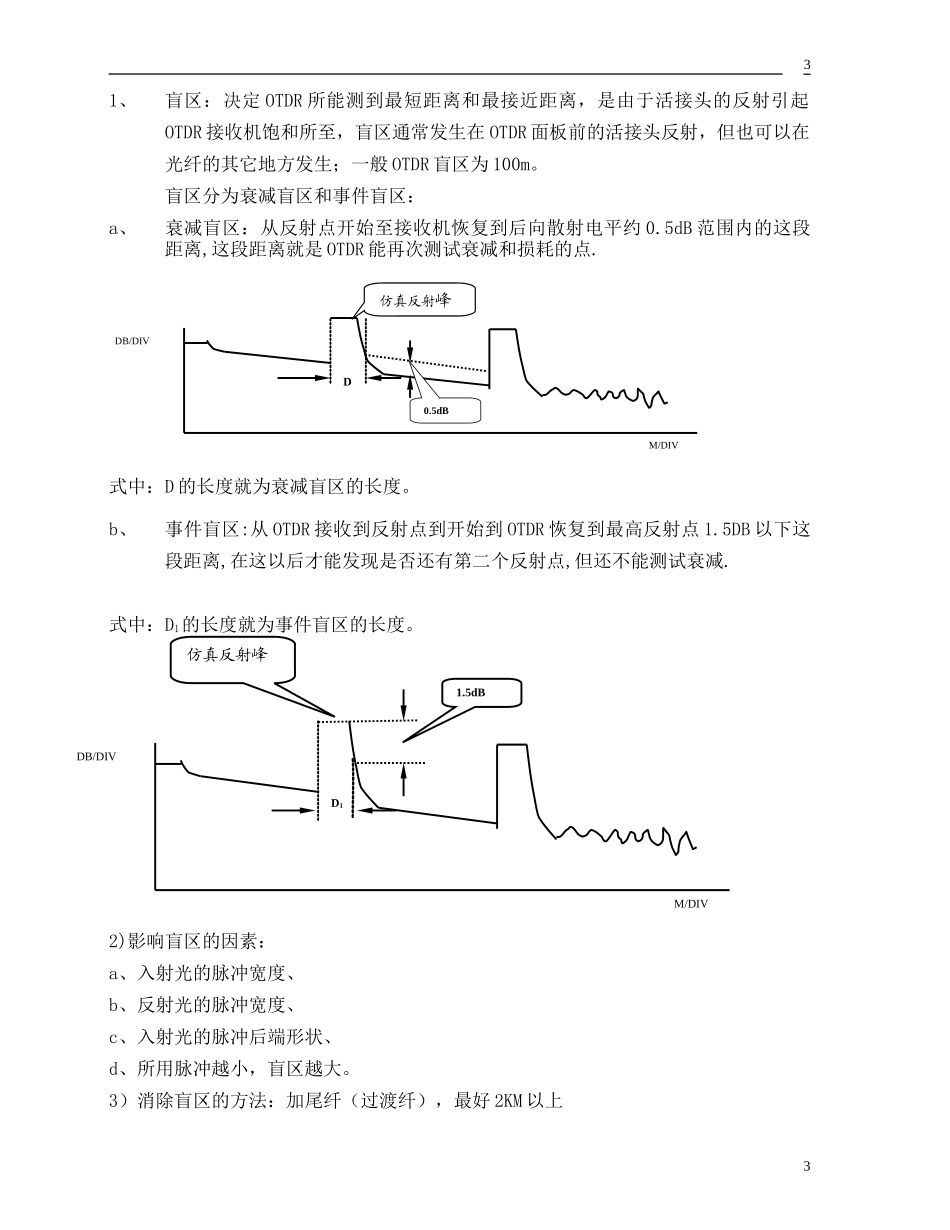

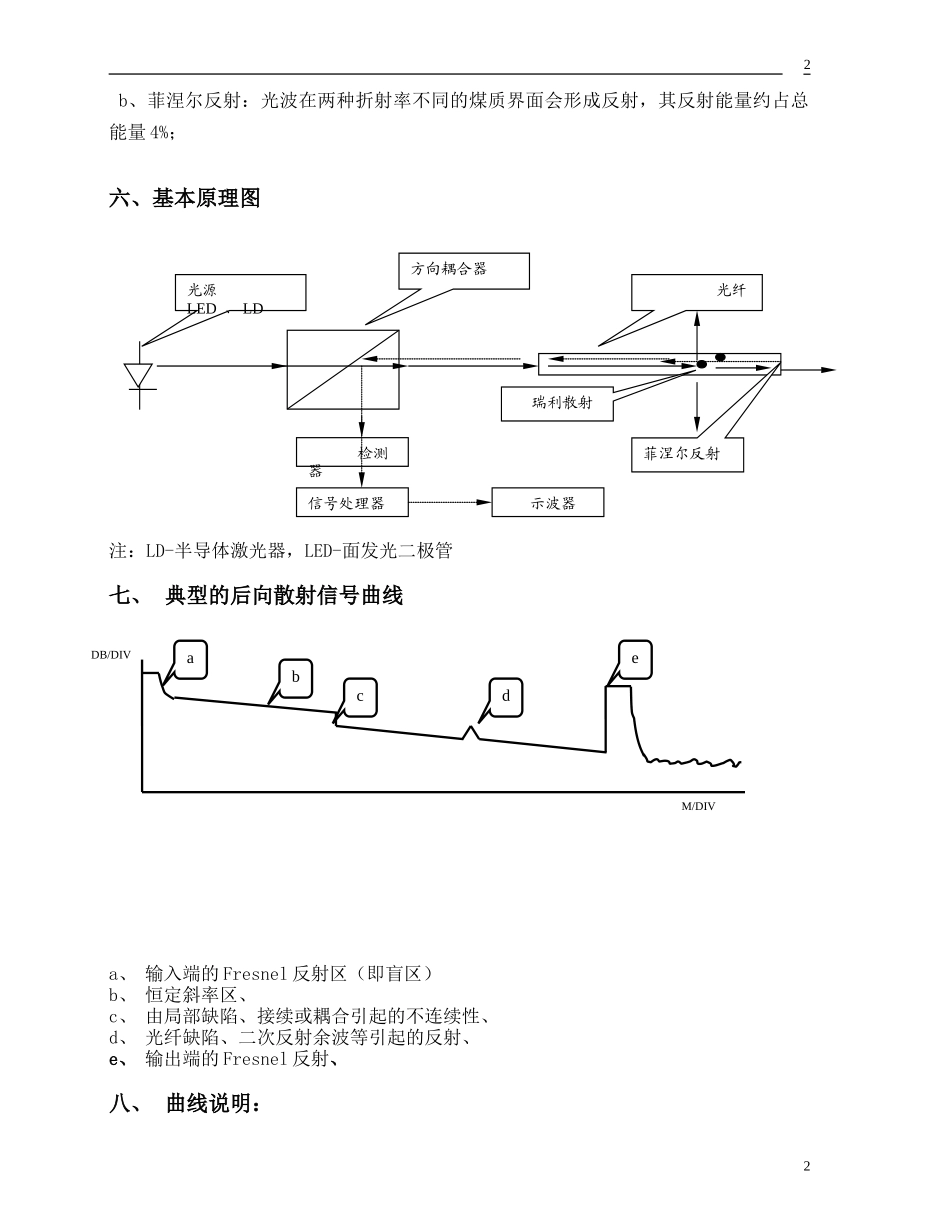

测试仪器OTDR简介和常规曲线分析一、OTDR英文：OpticalTimeDomainReflectomenten中文：1、光时域反射测试仪(照英文译)2、背向散射测试仪（按其原理命名）二、全球主要厂家美国PK(PhotonKinetics)、日本安立（ANRITSU）、美国激光精密(GNNettest)、爱立信(Ericsson)、EXFO等三、衡量OTDR的性能指标a、衡量OTDR的性能指标--动态范围b、动态范围：在满足给定误码的条件下，光端机输入连接器，能接收最大的光功率与最小光功率电平值（接收灵敏度）之差。c、动态范围越大，所能测试距离越长四、OTDR的功能a、测试光纤的长度；b、测试光纤的衰减系数（波长850nm、1310nm、1550nm、1625nm）；c、测试光纤的接头损耗；d、测试光纤的衰减均匀性；e、测试光纤可能有的异常情况（如有台阶，曲线异常等）；f、测试光纤的回波损耗(ORL)；g、测试光纤的背向散射(BKSCTRCOEFF)；五、OTDR的基本原理-瑞利散射、菲涅尔反射a、瑞利散射：光波在光纤中传输，沿途受到直径比光波长还小的散射粒子的散射；瑞利散射具有与短波长的1/λ4成反比的性质，即：ar=A/λ4，式中比例系数A与玻璃结构、玻璃组成有关11b、菲涅尔反射：光波在两种折射率不同的煤质界面会形成反射，其反射能量约占总能量4%；六、基本原理图注：LD-半导体激光器，LED-面发光二极管七、典型的后向散射信号曲线a、输入端的Fresnel反射区（即盲区）b、恒定斜率区、c、由局部缺陷、接续或耦合引起的不连续性、d、光纤缺陷、二次反射余波等引起的反射、e、输出端的Fresnel反射、八、曲线说明：22检测器信号处理器示波器方向耦合器光纤光源LED、LD瑞利散射菲涅尔反射DB/DIVdbceaM/DIV1、盲区：决定OTDR所能测到最短距离和最接近距离，是由于活接头的反射引起OTDR接收机饱和所至，盲区通常发生在OTDR面板前的活接头反射，但也可以在光纤的其它地方发生；一般OTDR盲区为100m。盲区分为衰减盲区和事件盲区：a、衰减盲区：从反射点开始至接收机恢复到后向散射电平约0.5dB范围内的这段距离,这段距离就是OTDR能再次测试衰减和损耗的点.式中：D的长度就为衰减盲区的长度。b、事件盲区:从OTDR接收到反射点到开始到OTDR恢复到最高反射点1.5DB以下这段距离,在这以后才能发现是否还有第二个反射点,但还不能测试衰减.式中：D1的长度就为事件盲区的长度。2)影响盲区的因素：a、入射光的脉冲宽度、b、反射光的脉冲宽度、c、入射光的脉冲后端形状、d、所用脉冲越小，盲区越大。3）消除盲区的方法：加尾纤（过渡纤），最好2KM以上33DB/DIVM/DIVD仿真反射峰0.5dBDB/DIVM/DIVD1仿真反射峰1.5dB2、b、c、e、f各点在后面曲线分析中说明。九、光纤损耗计算公式：a：P（T）=1/2SaRP(0)VgTe-2a(Vgt/2)式中：S-散射光的散射系数;aR-散射损耗系数;P(0)-注入光功率;Vg-群速T-脉冲宽度十、介绍OTDR的主要参数设置a.OTDR的光纤的折射率（IOR）设置OTDR上光纤的双窗口的折射率因根据各厂家提供的数据，每种光纤其折射率是不同的，OTDR所测光纤长度跟设置的折射率有关；对同一光纤，所设置的折射率越大所测光纤长度越短，反之…b.OTDR测试量程（DISTANCE）OTDR所设量程必须是所要测试光纤长度2倍以上，对于长光纤量程不到2倍以上也可以测试，但极易出现测试误差。c.OTDR的测试脉宽（PUISHWIDTH）原则：长距离用长脉宽，短距离用小脉宽。一定光纤长度必须选用相对应，长脉宽平均化时间短，但OTDR分辨率低，光纤存在的细小的异常情况（如小台阶等）不易发现，小脉宽平均化时间长，但OTDR分辨高，易发现细小的异常情况；两者必须有机结合，合理配置。d.OTDR的测试模式（MODE）OTDR的测试光纤衰减模式分为2PT（两点法）、LSA（最小两乘法），测试接头模式5SPLICE（五点法）分为自动、手动，选用合理的模式可以减少测试误差；2PT：当所测光纤曲线上有台阶、曲线不良等情况时，必须两点法测试光纤衰减；LSA：当所测光纤曲线斜率均匀时，用LSA测试光纤衰减；5SPLICE：测试接头损耗原则上采用自动模式，可以减少人为误差。（接头损耗是指光纤连接器、耦合器、熔接点等）44十一、OTDR测试介绍：1、受试光纤的注入条件：对于衰减测量，为了减少在光纤输入端的反射峰，应采用折射率匹配...
