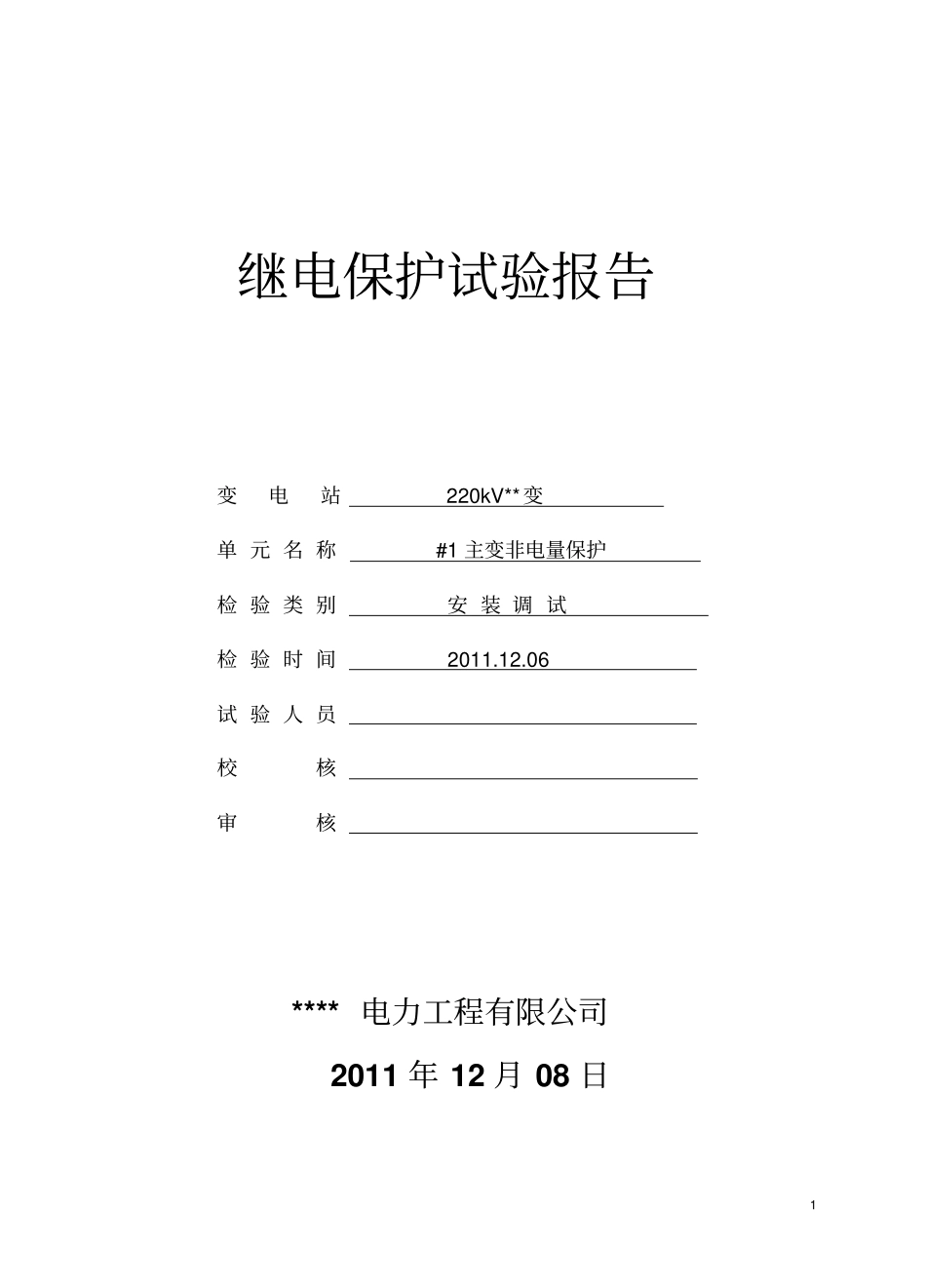

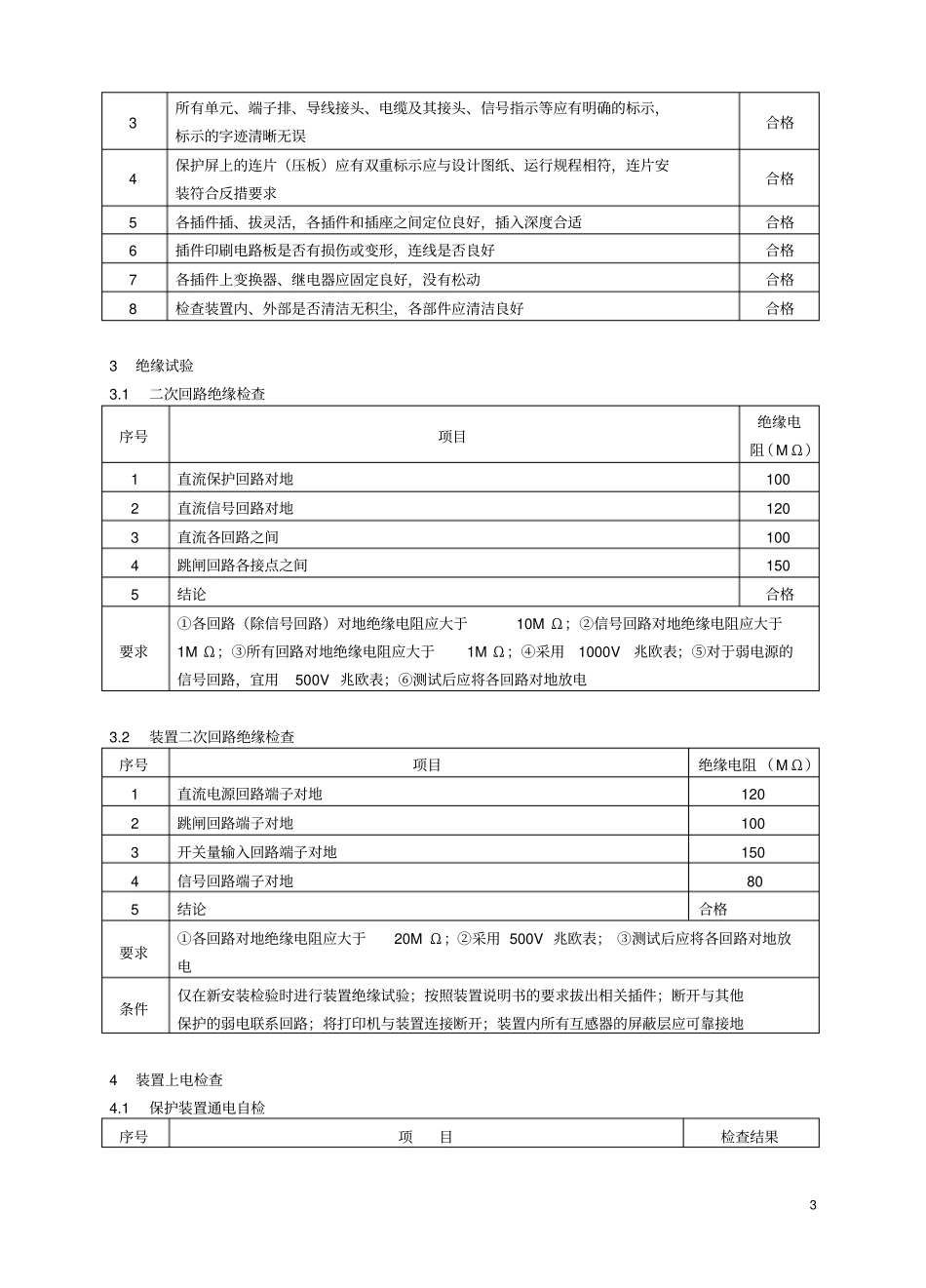

1继电保护试验报告变电站220kV**变单元名称#1主变非电量保护检验类别安装调试检验时间2011.12.06试验人员校核审核****电力工程有限公司2011年12月08日2****变#1主变RCS-974保护调试报告1装置型号及参数序号项目主要技术参数1装置型号RCS-974A2屏内主要配置RCS-974A、RCS-978H、RCS-9784A、CJX-013直流工作电源220V4交流额定电流5A5交流额定电压57.7V6额定频率50Hz7出厂序列号或出厂日期73281119010012011.078生产厂家南瑞继保9装置IP地址A网:198.120.0.67B网:198.121.0.672二次回路及外观检查序号项目检查结果2.1其他二次回路1对回路的所有部件进行观察、清扫与必要的检修及调整。所述部件：与装置有关的操作把手、按钮、插头、打印机及这些部件中端子排、电缆、熔断器等合格2利用导通法依次经过所有中间接线端子（端子排），检查保护屏、操作屏、故障录波屏等相关各屏以及到断路器、隔离开关、CT、PT等户外端子箱的二次接线正确性，并检查电缆回路、电缆标牌及电缆芯的标示与设计图纸相符，其中端子排安装位置正确，质量良好，数量与图纸相符合格3检查保护屏中的设备及端子排上内部、外部连线的接线应正确，接触应牢靠，标号应完整准确，并应与设计图纸、运行规程相符合格4所有二次电缆的连接与图纸相符，施工工艺良好，端子排引线螺钉压接可靠，导线绝缘无裸露现象；装置后板配线连接紧固良好，插件螺丝紧固良好合格5核对自动空气小开关（或熔断器）的额定电流与设计相符或与所接入的负荷相适应，并满足上下级之间级配要求合格6检查保护装置以及与其它直流电源回路的对应性以及独立性，检验直流回路确实没有寄生回路存在。检验时应根据回路设计的具体情况，用分别断开回路的一些可能在运行中断开的设备及使回路中某些触点闭合的方法来检验合格7核查保护装置接地线以及保护屏柜接地铜排，应接地网连接可靠正确合格2.2保护装置外部检查1保护盘固定良好，无明显变形及损坏现象，各部件安装端正牢固合格2切换开关、按钮、键盘等应操作灵活、手感良好，保护装置液晶显示对比度合理。合格33所有单元、端子排、导线接头、电缆及其接头、信号指示等应有明确的标示，标示的字迹清晰无误合格4保护屏上的连片（压板）应有双重标示应与设计图纸、运行规程相符，连片安装符合反措要求合格5各插件插、拔灵活，各插件和插座之间定位良好，插入深度合适合格6插件印刷电路板是否有损伤或变形，连线是否良好合格7各插件上变换器、继电器应固定良好，没有松动合格8检查装置内、外部是否清洁无积尘，各部件应清洁良好合格3绝缘试验3.1二次回路绝缘检查序号项目绝缘电阻（MΩ）1直流保护回路对地1002直流信号回路对地1203直流各回路之间1004跳闸回路各接点之间1505结论合格要求①各回路（除信号回路）对地绝缘电阻应大于10MΩ；②信号回路对地绝缘电阻应大于1MΩ；③所有回路对地绝缘电阻应大于1MΩ；④采用1000V兆欧表；⑤对于弱电源的信号回路，宜用500V兆欧表；⑥测试后应将各回路对地放电3.2装置二次回路绝缘检查序号项目绝缘电阻（MΩ）1直流电源回路端子对地1202跳闸回路端子对地1003开关量输入回路端子对地1504信号回路端子对地805结论合格要求①各回路对地绝缘电阻应大于20MΩ；②采用500V兆欧表；③测试后应将各回路对地放电条件仅在新安装检验时进行装置绝缘试验；按照装置说明书的要求拔出相关插件；断开与其他保护的弱电联系回路；将打印机与装置连接断开；装置内所有互感器的屏蔽层应可靠接地4装置上电检查4.1保护装置通电自检序号项目检查结果41保护装置通电后，装置运行灯亮，液晶显示清晰正常、文字清楚合格2打印机与保护装置的联机试验，能正常打印各类报告和定值合格4.2软件版本和程序校验码核查序号CRC校验码程序形成时间版本号184232008.08.07V1.114.3时钟整定及对时功能检查序号项目检查结果1时钟时间能进行正常修改和设定合格2时钟整定好后，通过断、合逆变电源的方法，检验在直流失电一段时间的情况下，走时仍准确合格3GPS对时功能检查，改变保护装置的秒时间，检查GPS对时功能合格备注断、合逆变电源至少有5min时间的间隔4.4定值整定及其失电保护功能检查序号项目检查结果1保...
