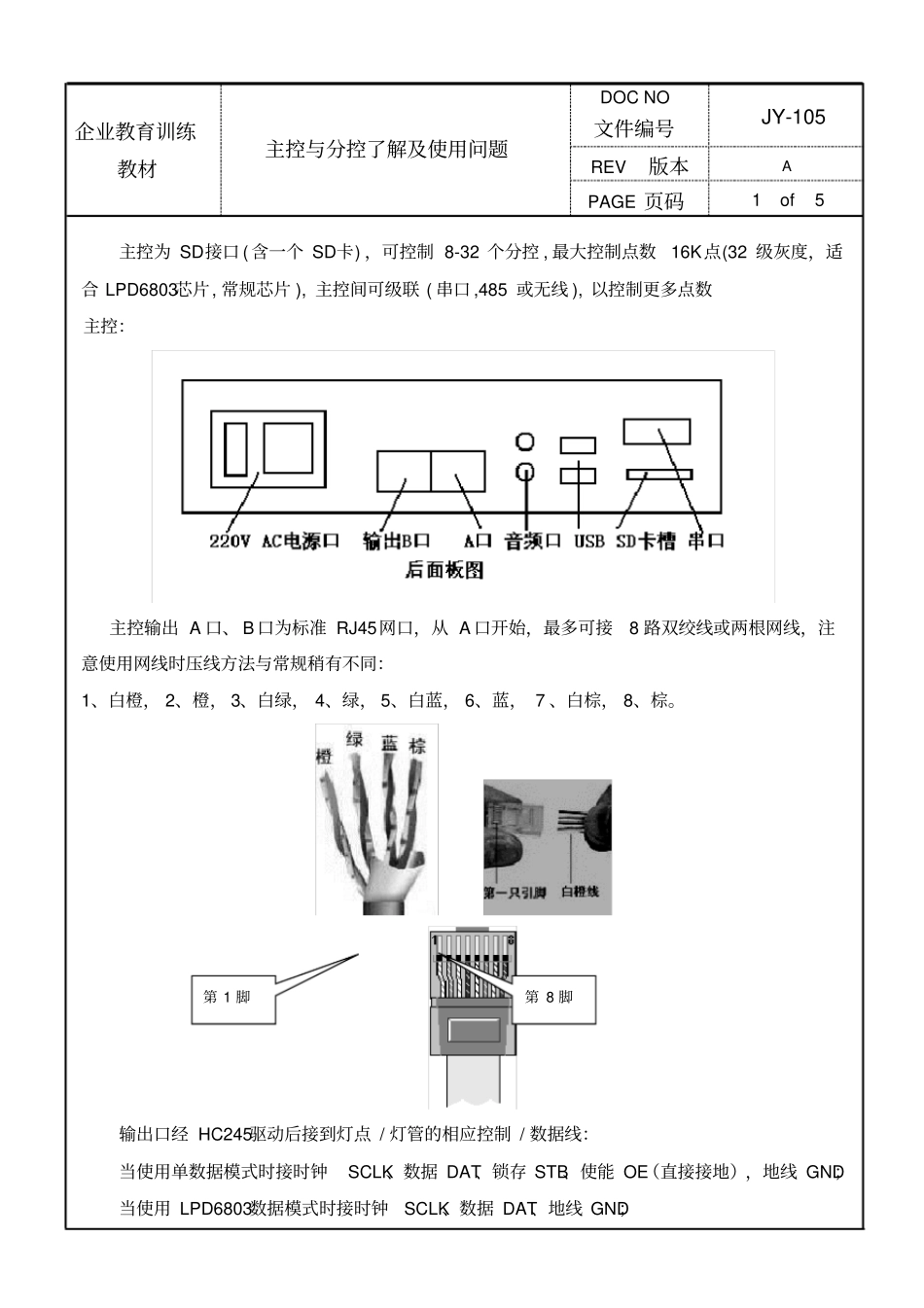

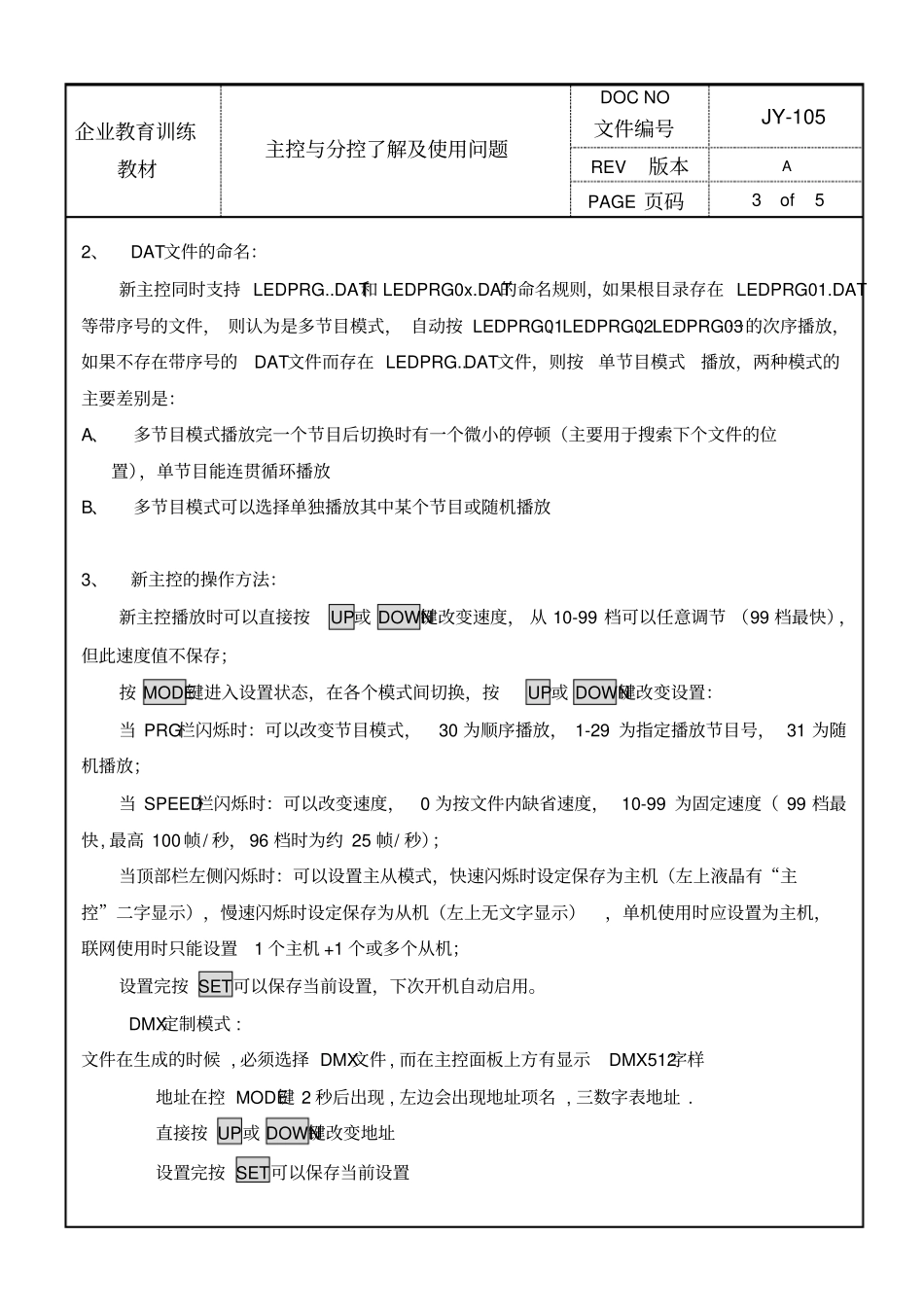

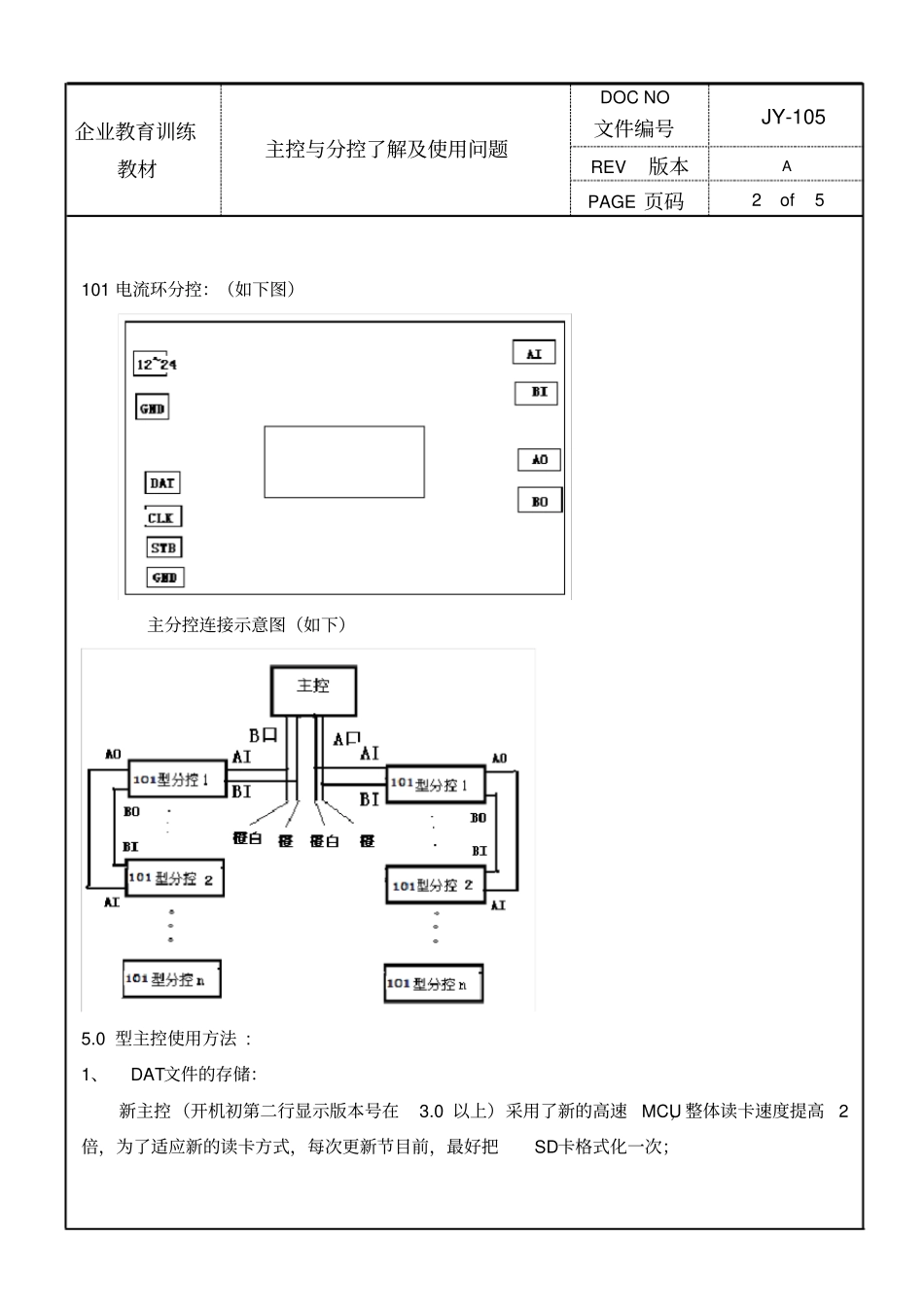

企业教育训练教材主控与分控了解及使用问题DOCNO文件编号JY-105REV版本APAGE页码1of5主控为SD接口(含一个SD卡)，可控制8-32个分控,最大控制点数16K点(32级灰度，适合LPD6803芯片,常规芯片),主控间可级联(串口,485或无线),以控制更多点数主控：主控输出A口、B口为标准RJ45网口，从A口开始，最多可接8路双绞线或两根网线，注意使用网线时压线方法与常规稍有不同：1、白橙，2、橙，3、白绿，4、绿，5、白蓝，6、蓝，7、白棕，8、棕。输出口经HC245驱动后接到灯点/灯管的相应控制/数据线：当使用单数据模式时接时钟SCLK、数据DAT、锁存STB、使能OE（直接接地），地线GND；当使用LPD6803数据模式时接时钟SCLK、数据DAT、地线GND；第1脚第8脚企业教育训练教材主控与分控了解及使用问题DOCNO文件编号JY-105REV版本APAGE页码2of5101电流环分控：（如下图）主分控连接示意图（如下）5.0型主控使用方法:1、DAT文件的存储：新主控（开机初第二行显示版本号在3.0以上）采用了新的高速MCU，整体读卡速度提高2倍，为了适应新的读卡方式，每次更新节目前，最好把SD卡格式化一次；企业教育训练教材主控与分控了解及使用问题DOCNO文件编号JY-105REV版本APAGE页码3of52、DAT文件的命名：新主控同时支持LEDPRG..DAT和LEDPRG0x.DAT的命名规则，如果根目录存在LEDPRG01.DAT等带序号的文件，则认为是多节目模式，自动按LEDPRG01、LEDPRG02、LEDPRG03⋯的次序播放，如果不存在带序号的DAT文件而存在LEDPRG..DAT文件，则按单节目模式播放，两种模式的主要差别是：A、多节目模式播放完一个节目后切换时有一个微小的停顿（主要用于搜索下个文件的位置），单节目能连贯循环播放B、多节目模式可以选择单独播放其中某个节目或随机播放3、新主控的操作方法：新主控播放时可以直接按UP或DOWN键改变速度，从10-99档可以任意调节（99档最快），但此速度值不保存；按MODE键进入设置状态，在各个模式间切换，按UP或DOWN键改变设置：当PRG栏闪烁时：可以改变节目模式，30为顺序播放，1-29为指定播放节目号，31为随机播放；当SPEED栏闪烁时：可以改变速度，0为按文件内缺省速度，10-99为固定速度（99档最快,最高100帧/秒，96档时为约25帧/秒）；当顶部栏左侧闪烁时：可以设置主从模式，快速闪烁时设定保存为主机（左上液晶有“主控”二字显示），慢速闪烁时设定保存为从机（左上无文字显示），单机使用时应设置为主机，联网使用时只能设置1个主机+1个或多个从机；设置完按SET可以保存当前设置，下次开机自动启用。DMX定制模式:文件在生成的时候,必须选择DMX文件,而在主控面板上方有显示DMX512字样地址在控MODE键2秒后出现,左边会出现地址项名,三数字表地址.直接按UP或DOWN键改变地址设置完按SET可以保存当前设置企业教育训练教材主控与分控了解及使用问题DOCNO文件编号JY-105REV版本APAGE页码4of5从控不需要设置.4、新主控的联网方法：新主控支持485联网同步，在COM口的第7、8PIN为485A和485B，用通讯线（最好是网线或双绞线）把各主控的485A、485B对应并联即可，注意通讯线尽量布成总线形，不要布成星形；联网后通电前确认只有一个主控设为主模式，如设置成多个主模式主控联网时可能导致通讯口损坏；新主控也支持无线联网同步，需选配专用无线模块，此时只要设置一个主控，其余设置为从控就可以同步；联网模式下尽量采用单节目模式；使用问题及处理：1：主控插卡上电后，液晶面板上白灯灯亮，显示滚动字SD-512v5_0，如果主控显示没反应，应检查电源是否已接好。2：液晶面板上显示出现字全部闪烁（注意与部分闪烁区分）;系统提示操作中发表错误，闪烁文字为错误代码，用户可根据代码解决问题或与公司服务人员联系，以下为代码的显示的问题。"ESd00"：主控上没插卡或者系统识别不到卡，应插入SD卡或更换卡再次尝试;"Esd32"：卡文件类型错误，应将卡重新格式化成FAT格式（非FAT32），再放入播放文件;"EsdF1":卡上没有播放动画文件，或播放文件命名错误;命名必须为LEDPRG.DAT,LEDPRG01.DAT,LEDPRG02.DAT,⋯⋯..LEDPRG29.DAT."EFEEr"文件内容错误;"FALSH"节目无法保存.3正常显示节目,显示速度后,中间横杠无闪烁该机是为主控观...
