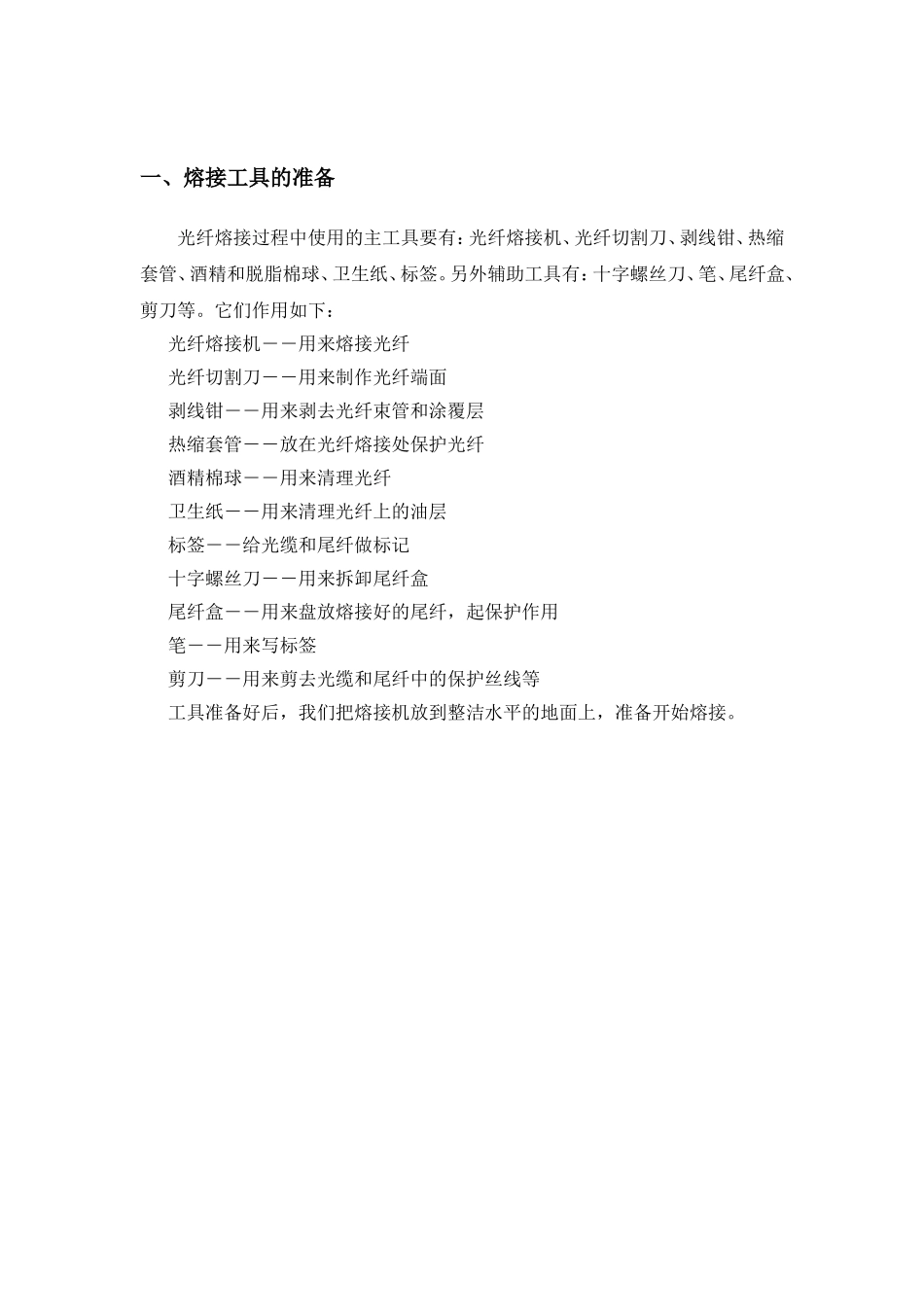

光纤的熔接步骤目录一、熔接工具的准备..............................................................................................................2二、尾纤盒的连接及开纤.......................................................................................................4三、光纤熔接端面的制作.....................................................................................................10四、光纤的熔接....................................................................................................................18五、尾纤盒内的盘纤............................................................................................................24一、熔接工具的准备光纤熔接过程中使用的主工具要有：光纤熔接机、光纤切割刀、剥线钳、热缩套管、酒精和脱脂棉球、卫生纸、标签。另外辅助工具有：十字螺丝刀、笔、尾纤盒、剪刀等。它们作用如下：光纤熔接机――用来熔接光纤光纤切割刀――用来制作光纤端面剥线钳――用来剥去光纤束管和涂覆层热缩套管――放在光纤熔接处保护光纤酒精棉球――用来清理光纤卫生纸――用来清理光纤上的油层标签――给光缆和尾纤做标记十字螺丝刀――用来拆卸尾纤盒尾纤盒――用来盘放熔接好的尾纤，起保护作用笔――用来写标签剪刀――用来剪去光缆和尾纤中的保护丝线等工具准备好后，我们把熔接机放到整洁水平的地面上，准备开始熔接。图1图2二、尾纤盒的连接及开纤熔接工具准备好后，我们把光缆穿进尾纤盒，尾纤和光纤先在尾纤盒内比划好后，开出尾纤所需长度，一般情况为1米左右。开纤前，先按照工程中制定标准，做好标签，贴到尾纤上，一般标签位置在里接头50mm处。在开纤时应用剥线钳的前端口剥去光缆中光纤外束管，用钳子剪得时候一定注意不要把光纤给剪断了，剥去束管后用卫生纸把光纤上的油层擦拭干净。普通光缆内光纤没有束管保护，开纤时应注意不要用劲过大以防剪断外包管内的光纤光纤开出来后，在要熔接的其中一根纤上套上热缩套管，一便在光纤熔接好后保护接头。三、光纤熔接端面的制作光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。对普通尾纤，先用剥线钳后端口去掉光纤上的保护层，再用的剥线钳后端口剥去涂覆层；而光缆中的光纤直接剥涂覆层即可。剥涂覆层时用力一定要适中用力过轻涂覆层不容易去掉，用力过大会把纤芯刮坏，去掉的涂覆层长度大约要30mm，去掉涂覆层后，再用沾酒精的清洁棉在裸纤上擦拭几次，用力要适度，然后用精密光纤切割刀切割光纤。在切割裸纤时应注意：第一，在放光纤时先把割刀位置推好；第二，光纤要放到V型槽内，不能偏差；第三，涂覆层前端距离切割刀10mm左右；第四，切割刀的右侧紧固压件一定要压紧；第五，切割时，推刀要果断。第六，切割完成后拿光纤时注意切割面不要碰任何东西，不要在空气中放置时间过长，直接放到熔纤机中，另一端也要赶紧做好，因为切割端面在空气中暴露时间过长会影响溶接质量第七，切割掉的废光纤头要放到安全的地方，以防扎到人。光纤切割好要立即放到熔纤机中，融纤机平台要保正洁净无灰尘，如有灰尘要用酒精棉球擦拭干净；放置光纤时要放到V型槽内，光纤的前端要平稳，不能翘起，距离电极约2mm，放好后压下紧固件，盖好防风盖。等另一端也放好后开始熔接。四、光纤的熔接光纤熔接过程中影响接续损耗的因素有以下几种：1）轴心错位：单模光纤纤芯很细，两根对接光纤轴心错位会影响接续损耗。当错位1.2μm时，接续损耗达0.5dB。2）轴心倾斜：当光纤断面倾斜1°时，约产生0.6dB的接续损耗，如果要求接续损耗≤0.1dB，则单模光纤的倾角应为≤0.3°。3）端面分离：活动连接器的连接不好，很容易产生端面分离，造成连接损耗较大。当熔接机放电电压较低时，也容易产生端面分离，此情况一般在有拉力测试功能的熔接机中可以发现。4）端面质量：光纤端面的平整度差时也会产生损耗，甚至气泡。5）接续点附近光纤物理变形：光缆在架设过程中的拉伸变形，接续盒中夹固光缆压力太大等，都会对接续损耗...
