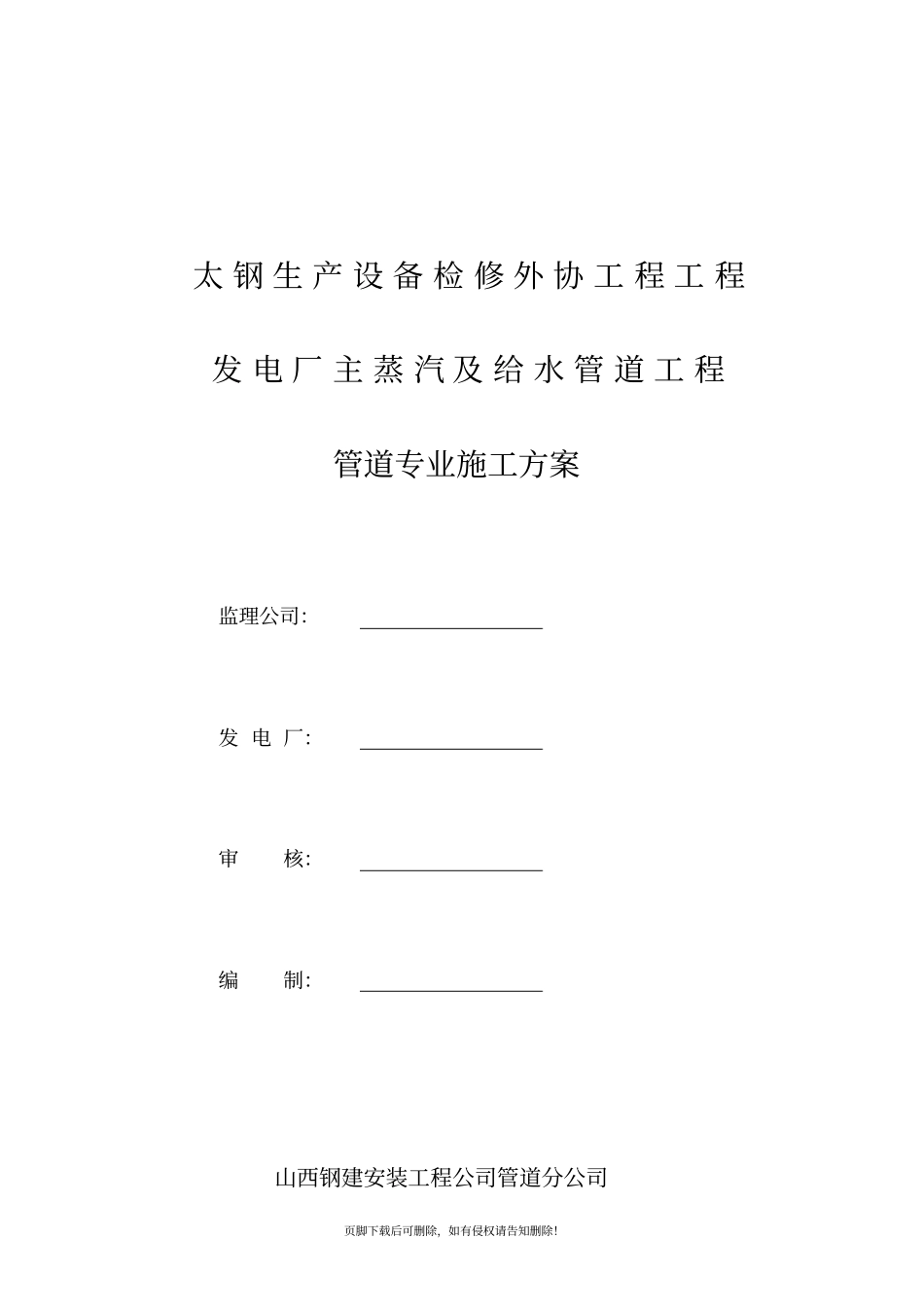

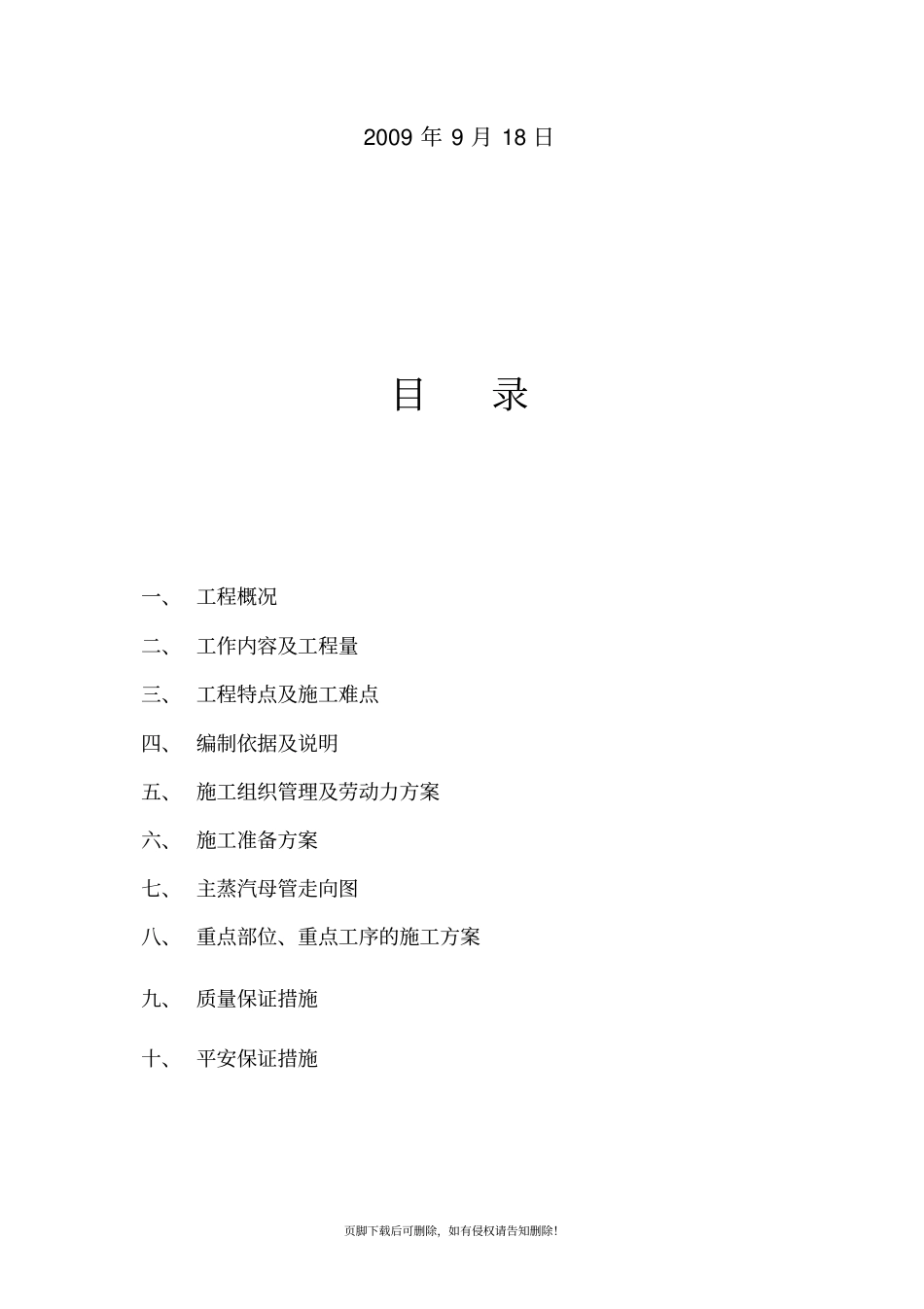

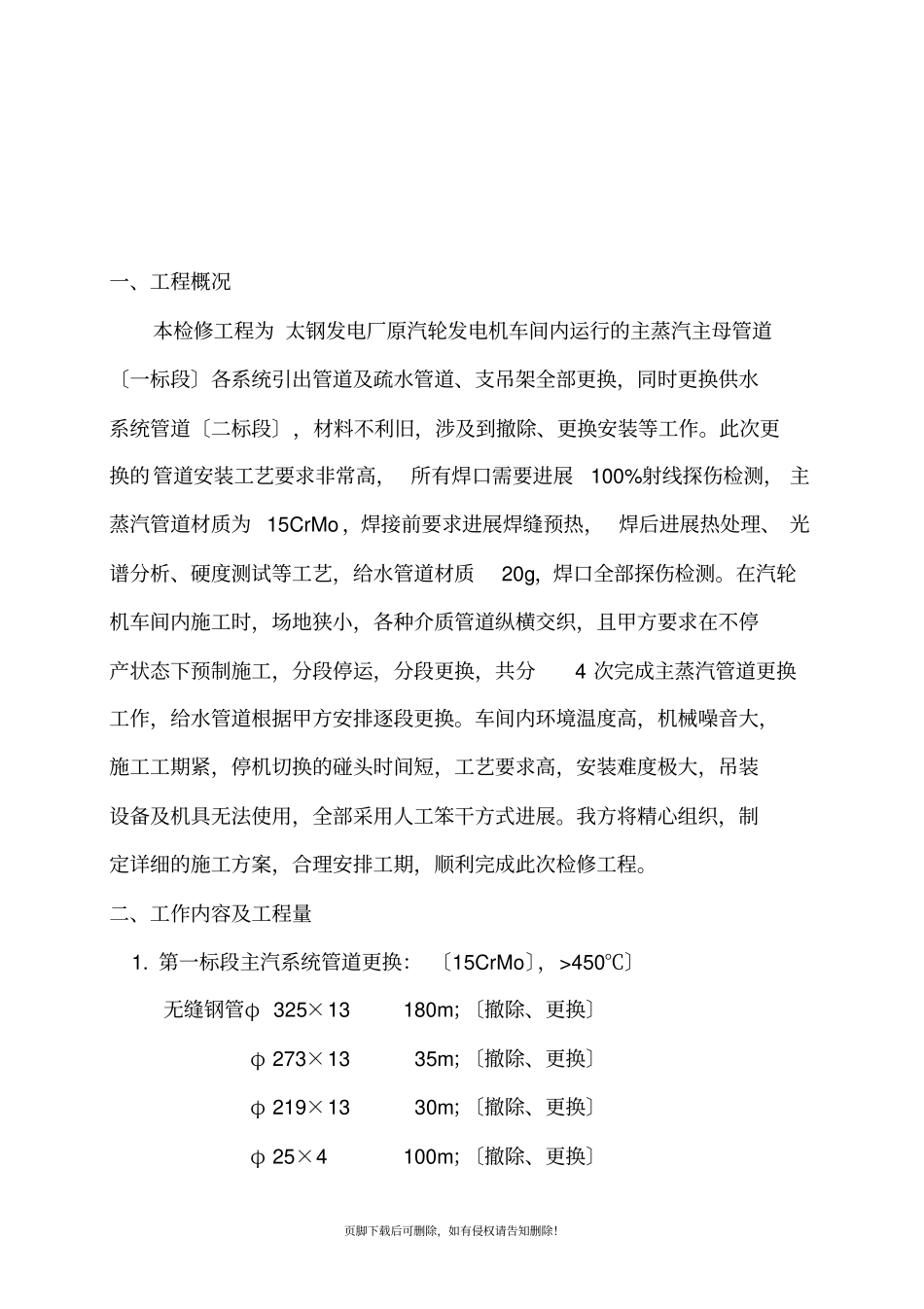

页脚下载后可删除，如有侵权请告知删除！太钢生产设备检修外协工程工程发电厂主蒸汽及给水管道工程管道专业施工方案监理公司：发电厂：审核：编制：山西钢建安装工程公司管道分公司页脚下载后可删除，如有侵权请告知删除！2009年9月18日目录一、工程概况二、工作内容及工程量三、工程特点及施工难点四、编制依据及说明五、施工组织管理及劳动力方案六、施工准备方案七、主蒸汽母管走向图八、重点部位、重点工序的施工方案九、质量保证措施十、平安保证措施页脚下载后可删除，如有侵权请告知删除！一、工程概况本检修工程为太钢发电厂原汽轮发电机车间内运行的主蒸汽主母管道〔一标段〕各系统引出管道及疏水管道、支吊架全部更换，同时更换供水系统管道〔二标段〕，材料不利旧，涉及到撤除、更换安装等工作。此次更换的管道安装工艺要求非常高，所有焊口需要进展100%射线探伤检测，主蒸汽管道材质为15CrMo，焊接前要求进展焊缝预热，焊后进展热处理、光谱分析、硬度测试等工艺，给水管道材质20g，焊口全部探伤检测。在汽轮机车间内施工时，场地狭小，各种介质管道纵横交织，且甲方要求在不停产状态下预制施工，分段停运，分段更换，共分4次完成主蒸汽管道更换工作，给水管道根据甲方安排逐段更换。车间内环境温度高，机械噪音大，施工工期紧，停机切换的碰头时间短，工艺要求高，安装难度极大，吊装设备及机具无法使用，全部采用人工笨干方式进展。我方将精心组织，制定详细的施工方案，合理安排工期，顺利完成此次检修工程。二、工作内容及工程量1.第一标段主汽系统管道更换：〔15CrMo〕，>450℃〕无缝钢管φ325×13180m；〔撤除、更换〕φ273×1335m；〔撤除、更换〕φ219×1330m；〔撤除、更换〕φ25×4100m；〔撤除、更换〕页脚下载后可删除，如有侵权请告知删除！管件、阀门、保温等撤除、更换。2.第二标段给水系统管道更换：〔20g〕，>100℃〕无缝钢管φ219×13220m；〔撤除、更换〕无缝钢管φ159×11220m；〔撤除、更换〕φ25×4100m；〔撤除、更换〕管件、阀门、保温等撤除、更换。三、工程特点及施工难点①难度大，主要的施工难点有：⑴施工空间小、车间内其它管道设备运行中、无吊装点，作业面小。⑵撤除危险性大，高温高压蒸汽停顿运行后冷却时间较长，切割开孔容易发生蒸汽烫伤事故，且噪音大，相互之间交流确认受阻。⑶工程量大，作业面多，走向复杂，分段施工，管道碰头确认要求高，各个系统之间影响大。②工期紧，因生产不能停，各个系统的更换工作需要分段分时进展，初步方案主蒸汽管道分4次完成。受现场条件制约，蒸汽及给水管道碰头期间工作量大，安装难度高，时间紧迫，需要做好大量的前期准备工作。我公司将选派有屡次类似工程安装经历的技术人员组成工程管理班子，抽调有丰富相似工程施工经历的安装队伍进展施工，并会同相关技术人员总结经历，优化施工方案。充分利用工程前期准备时间，落实好各项准备工作，加强职工培训，合理组织人力和加强物流管理，24h连续作业，确保工期方案的完成，保证生产的顺利进展。四、编制依据及说明页脚下载后可删除，如有侵权请告知删除！规范名称标准号备注工业金属管道工程施工及验收标准GB50236-98火力施工质量检验及评定标准〔焊接篇〕火力发电厂焊接技术规程DL/869-2004火力发电厂焊接热处理技术规程DL/819-2002工业设备及管道绝热工程质量检验评定标准GB50185-1993五、施工组织管理及劳动力方案1、管道工程工程部主要管理人员组成：序号职务数量职称及资质姓名1工程负责人1工程师马振江2技术负责人1技术员胡锐3设备员1上岗证杜威强4质量员1上岗证程信5预算员1上岗证郝燕国6平安员1上岗证张强7材料员1上岗证岳荣8本钱员1上岗证张艳霞2、劳动力资源配置：序号人员配置人数职称或资质总计251管工8上岗证2维修电工1上岗证页脚下载后可删除，如有侵权请告知删除！3焊工10上岗证4起重工2上岗证5技术员1工程师6施工副经理1工程师7平安1上岗证8质量1上岗证六、施工准备方案<一>技术准备1、图纸学习及会审1.1、组织图纸学习，尽可能把设计图纸上的问题解决在施工之前。1.2、修订和编制施工组织设计和施工方案，报业主和监理审批。1...
