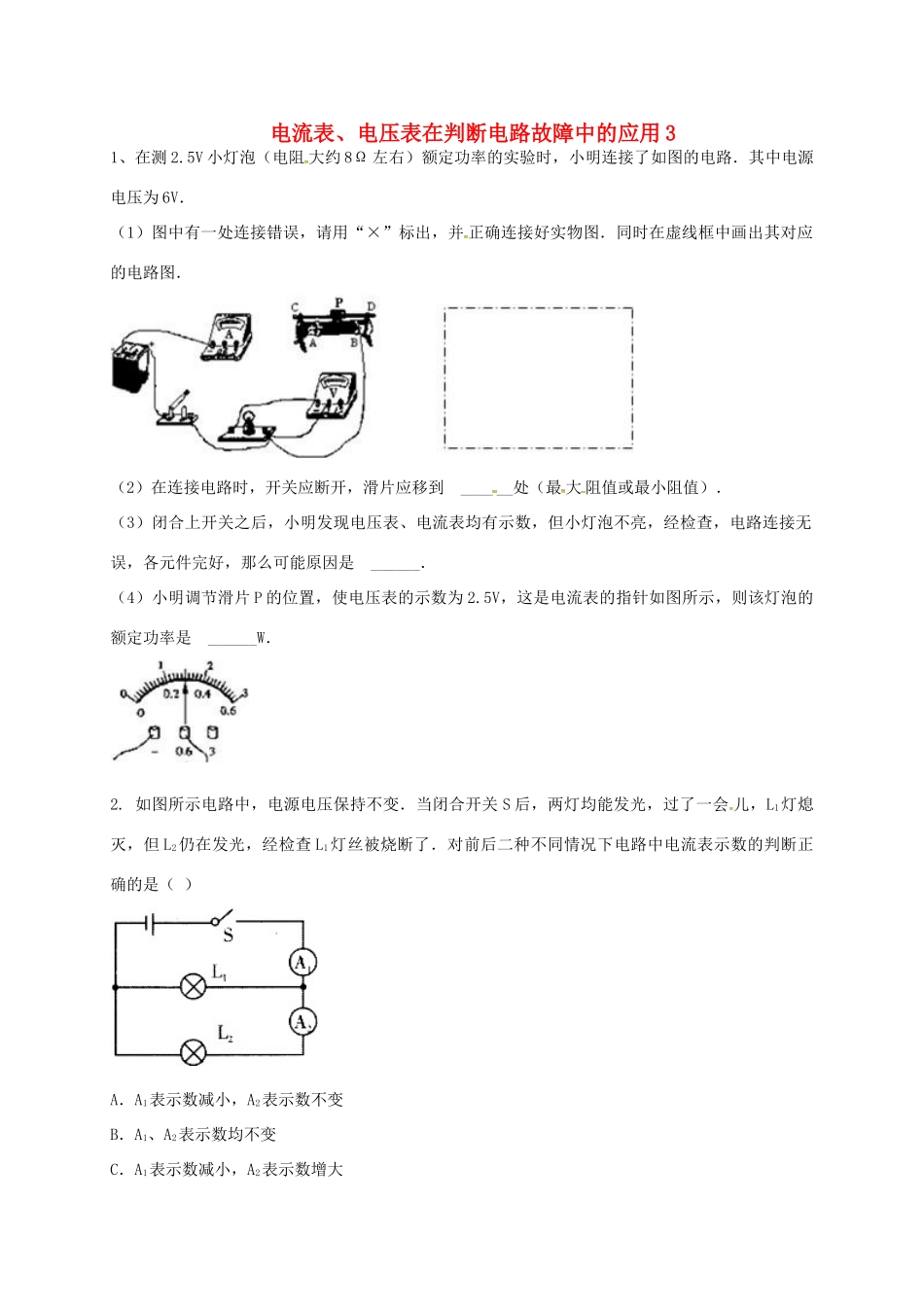

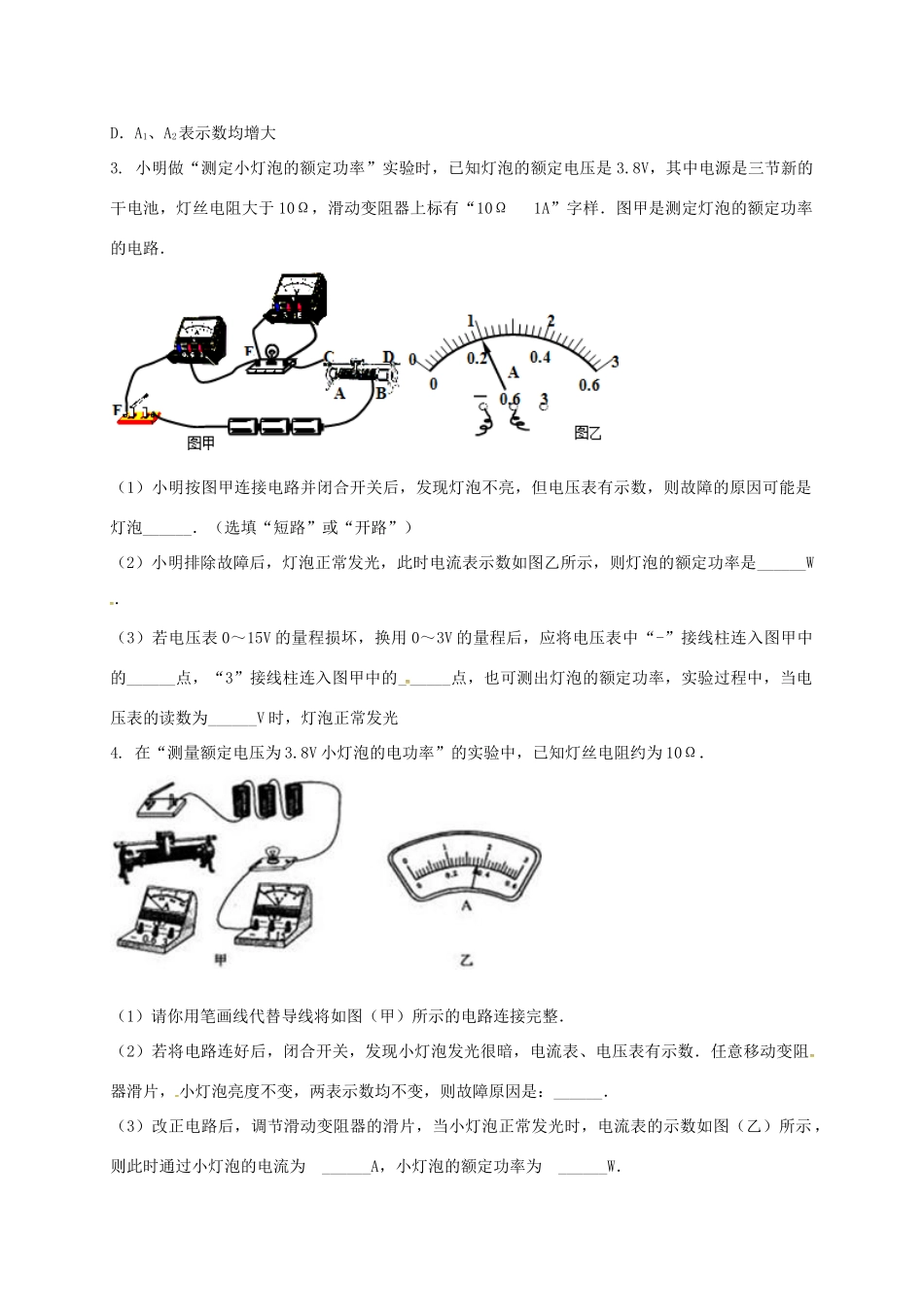

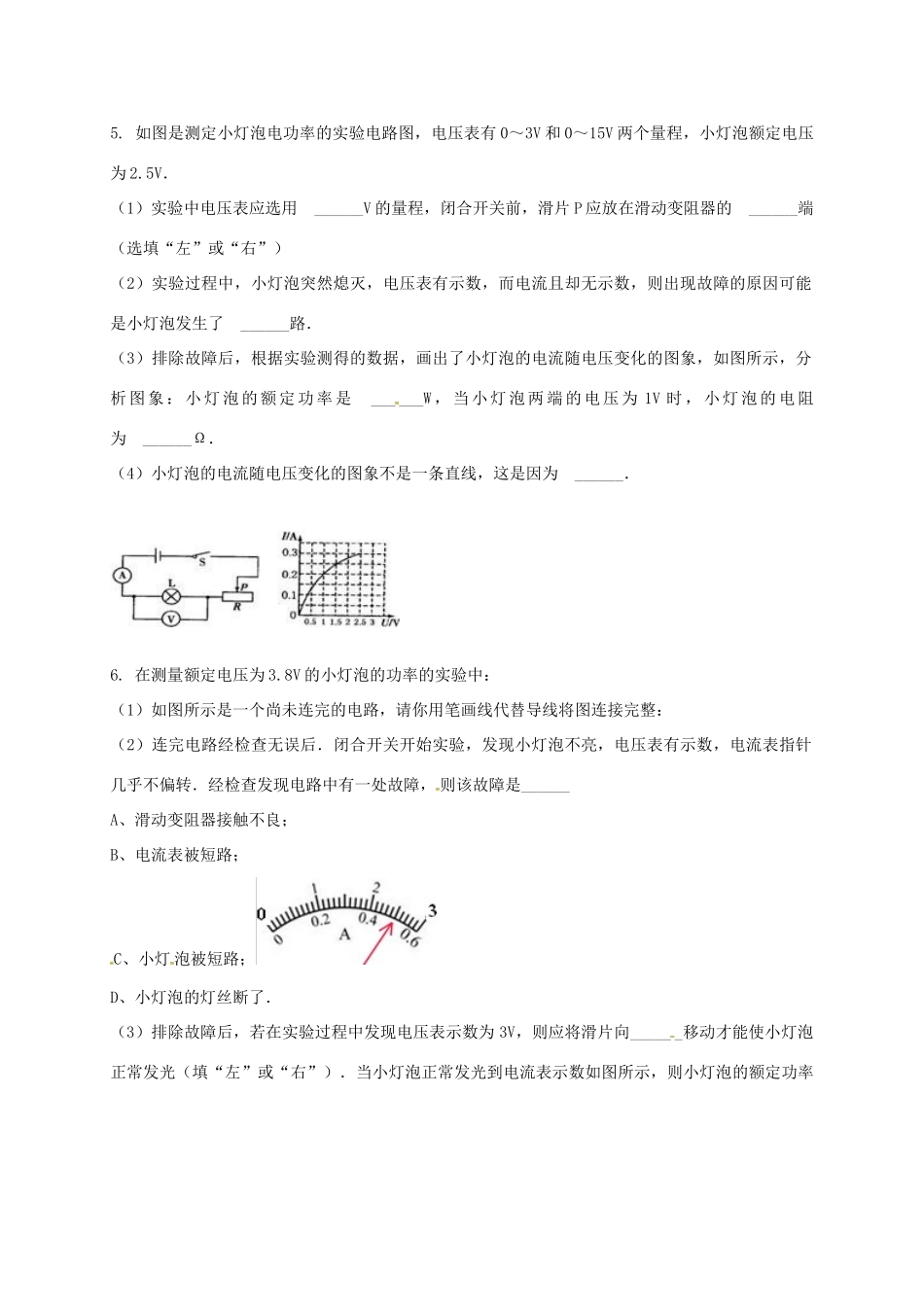

电流表、电压表在判断电路故障中的应用31、在测2.5V小灯泡（电阻大约8Ω左右）额定功率的实验时，小明连接了如图的电路．其中电源电压为6V．（1）图中有一处连接错误，请用“×”标出，并正确连接好实物图．同时在虚线框中画出其对应的电路图．（2）在连接电路时，开关应断开，滑片应移到______处（最大阻值或最小阻值）．（3）闭合上开关之后，小明发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元件完好，那么可能原因是______．（4）小明调节滑片P的位置，使电压表的示数为2.5V，这是电流表的指针如图所示，则该灯泡的额定功率是______W．2.如图所示电路中，电源电压保持不变．当闭合开关S后，两灯均能发光，过了一会儿，L1灯熄灭，但L2仍在发光，经检查L1灯丝被烧断了．对前后二种不同情况下电路中电流表示数的判断正确的是（）A．A1表示数减小，A2表示数不变B．A1、A2表示数均不变C．A1表示数减小，A2表示数增大D．A1、A2表示数均增大3.小明做“测定小灯泡的额定功率”实验时，已知灯泡的额定电压是3.8V，其中电源是三节新的干电池，灯丝电阻大于10Ω，滑动变阻器上标有“10Ω1A”字样．图甲是测定灯泡的额定功率的电路．（1）小明按图甲连接电路并闭合开关后，发现灯泡不亮，但电压表有示数，则故障的原因可能是灯泡______．（选填“短路”或“开路”）（2）小明排除故障后，灯泡正常发光，此时电流表示数如图乙所示，则灯泡的额定功率是______W．（3）若电压表0～15V的量程损坏，换用0～3V的量程后，应将电压表中“-”接线柱连入图甲中的______点，“3”接线柱连入图甲中的______点，也可测出灯泡的额定功率，实验过程中，当电压表的读数为______V时，灯泡正常发光4.在“测量额定电压为3.8V小灯泡的电功率”的实验中，已知灯丝电阻约为10Ω．（1）请你用笔画线代替导线将如图（甲）所示的电路连接完整．（2）若将电路连好后，闭合开关，发现小灯泡发光很暗，电流表、电压表有示数．任意移动变阻器滑片，小灯泡亮度不变，两表示数均不变，则故障原因是：______．（3）改正电路后，调节滑动变阻器的滑片，当小灯泡正常发光时，电流表的示数如图（乙）所示，则此时通过小灯泡的电流为______A，小灯泡的额定功率为______W．5.如图是测定小灯泡电功率的实验电路图，电压表有0～3V和0～15V两个量程，小灯泡额定电压为2.5V．（1）实验中电压表应选用______V的量程，闭合开关前，滑片P应放在滑动变阻器的______端（选填“左”或“右”）（2）实验过程中，小灯泡突然熄灭，电压表有示数，而电流且却无示数，则出现故障的原因可能是小灯泡发生了______路．（3）排除故障后，根据实验测得的数据，画出了小灯泡的电流随电压变化的图象，如图所示，分析图象：小灯泡的额定功率是______W，当小灯泡两端的电压为1V时，小灯泡的电阻为______Ω．（4）小灯泡的电流随电压变化的图象不是一条直线，这是因为______．6.在测量额定电压为3.8V的小灯泡的功率的实验中：（1）如图所示是一个尚未连完的电路，请你用笔画线代替导线将图连接完整：（2）连完电路经检查无误后．闭合开关开始实验，发现小灯泡不亮，电压表有示数，电流表指针几乎不偏转．经检查发现电路中有一处故障，则该故障是______A、滑动变阻器接触不良；B、电流表被短路；C、小灯泡被短路；D、小灯泡的灯丝断了．（3）排除故障后，若在实验过程中发现电压表示数为3V，则应将滑片向______移动才能使小灯泡正常发光（填“左”或“右”）．当小灯泡正常发光到电流表示数如图所示，则小灯泡的额定功率是______W
