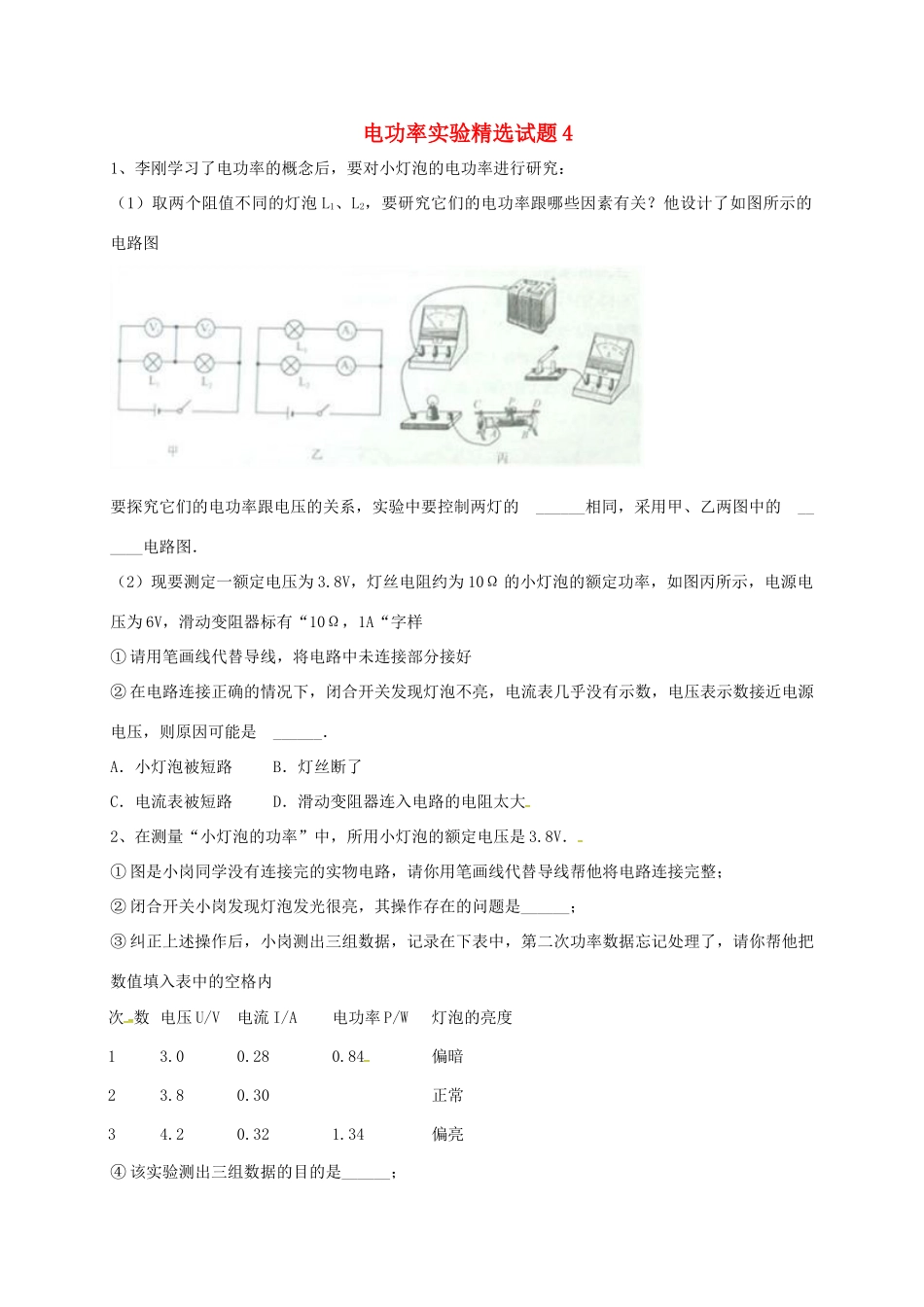

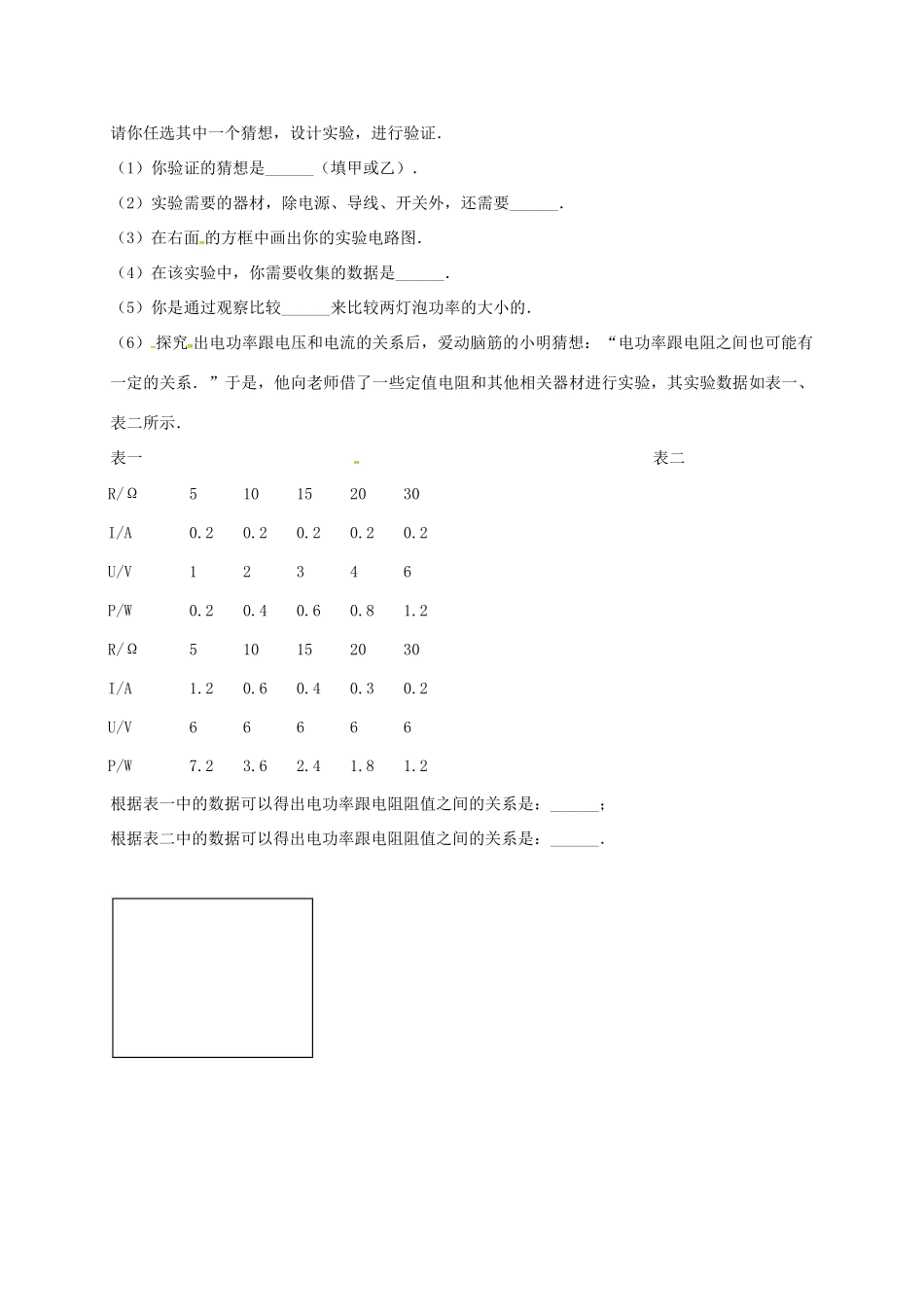

电功率实验精选试题41、李刚学习了电功率的概念后，要对小灯泡的电功率进行研究：（1）取两个阻值不同的灯泡L1、L2，要研究它们的电功率跟哪些因素有关？他设计了如图所示的电路图要探究它们的电功率跟电压的关系，实验中要控制两灯的______相同，采用甲、乙两图中的______电路图．（2）现要测定一额定电压为3.8V，灯丝电阻约为10Ω的小灯泡的额定功率，如图丙所示，电源电压为6V，滑动变阻器标有“10Ω，1A“字样①请用笔画线代替导线，将电路中未连接部分接好②在电路连接正确的情况下，闭合开关发现灯泡不亮，电流表几乎没有示数，电压表示数接近电源电压，则原因可能是______．A．小灯泡被短路B．灯丝断了C．电流表被短路D．滑动变阻器连入电路的电阻太大2、在测量“小灯泡的功率”中，所用小灯泡的额定电压是3.8V．①图是小岗同学没有连接完的实物电路，请你用笔画线代替导线帮他将电路连接完整；②闭合开关小岗发现灯泡发光很亮，其操作存在的问题是______；③纠正上述操作后，小岗测出三组数据，记录在下表中，第二次功率数据忘记处理了，请你帮他把数值填入表中的空格内次数电压U/V电流I/A[电功率P/W灯泡的亮度13.00.280.84偏暗23.80.30正常34.20.321.34偏亮④该实验测出三组数据的目的是______；⑤小岗根据测出的三组数据求出各次电阻，发现灯泡在不同电压下的电阻值不同，这是因为灯泡的电阻值与______的变化有关．3、小红用一只标有2.5V字样的小灯泡练习测定小灯泡的电功率．（1）小红完成的电路连接如图所示，闭合开关前滑动变阻的滑片P应置于______（选填“左”或“右”）端；（2）小红闭合开关，发现灯泡不亮，电压表有示数，电流表无示数，任意移动滑动变阻器的滑片，电压表示数不变．经检查电路连接无误，且导线无接触不良之处，产生这种故障原因是______．（3）排除故障后，为测定小灯泡的额定功率，应调节滑动变阻器的滑片使得电压表示数为______V．（4）小红还想利用上述实验装置测量一段电炉丝的电阻Rx，可是连接电路时发现电流表已烧坏，原电路不能使用．请你利用现有器材（电压未知的电源、量程合适的电压表、最大阻值已知为R的滑动变阻器、开关各一个，导线若干），帮助设计一个不用改变电压表位置就能测出这段电炉丝电阻的电路．把你设计的实验电路图画在虚线框内（电炉丝的符号用电阻的符号表示）．（5）你的主要实验过程及测量的物理量是______；计算电炉丝电阻的表达式是：Rx=______．4、在“探究灯泡的电功率跟哪些因素有关”时，同学们提出了如下猜想：甲：电功率跟电压有关，电压越高，电功率越大．乙：电功率跟电流有关，电流越大，电功率越大．请你任选其中一个猜想，设计实验，进行验证．（1）你验证的猜想是______（填甲或乙）．（2）实验需要的器材，除电源、导线、开关外，还需要______．（3）在右面的方框中画出你的实验电路图．（4）在该实验中，你需要收集的数据是______．（5）你是通过观察比较______来比较两灯泡功率的大小的．（6）探究出电功率跟电压和电流的关系后，爱动脑筋的小明猜想：“电功率跟电阻之间也可能有一定的关系．”于是，他向老师借了一些定值电阻和其他相关器材进行实验，其实验数据如表一、表二所示．表一表二R/Ω510152030I/A0.20.20.20.20.2U/V12346P/W0.20.40.60.81.2R/Ω510152030I/A1.20.60.40.30.2]U/V66666P/W7.23.62.41.81.2根据表一中的数据可以得出电功率跟电阻阻值之间的关系是：______；根据表二中的数据可以得出电功率跟电阻阻值之间的关系是：______．
