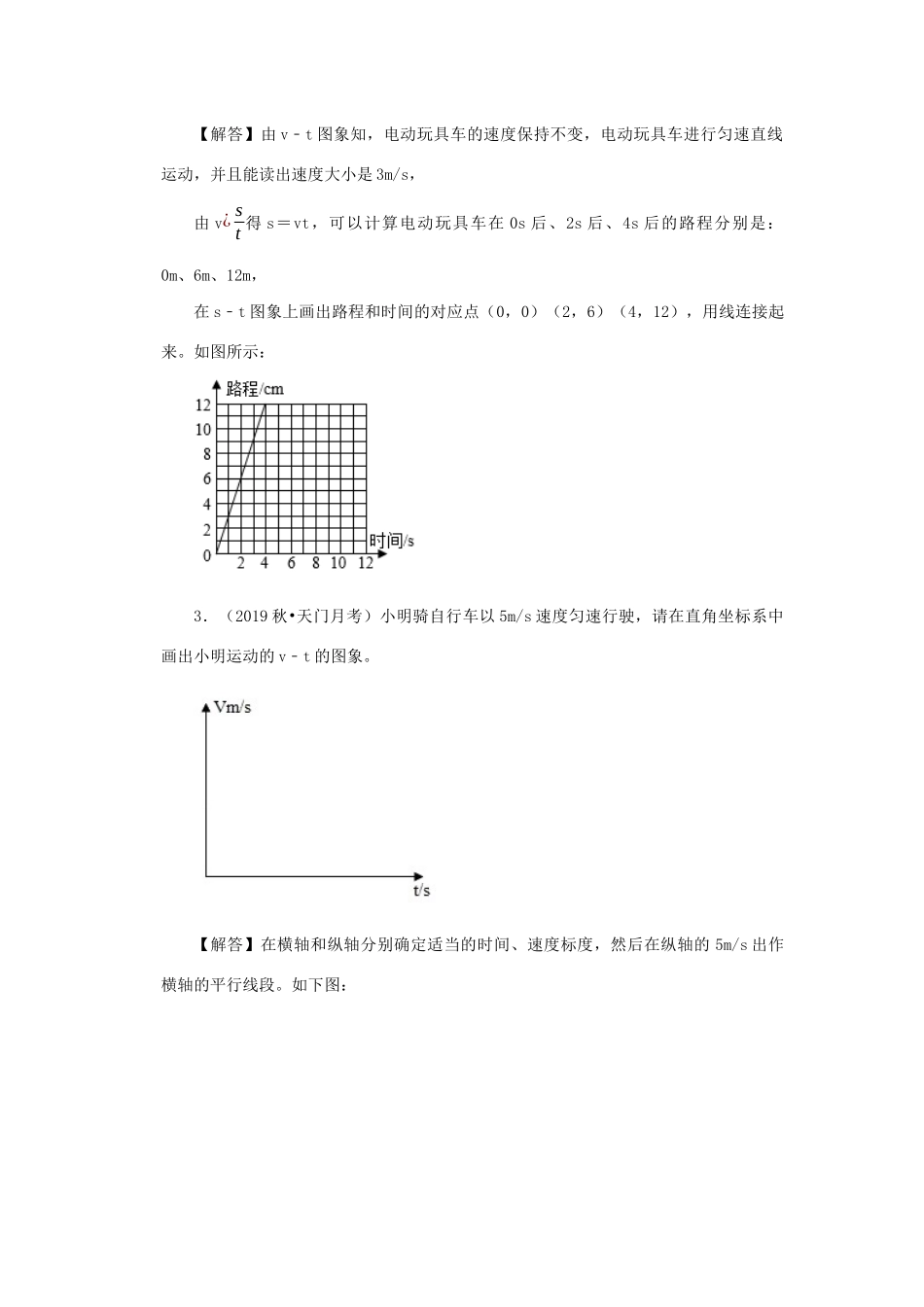

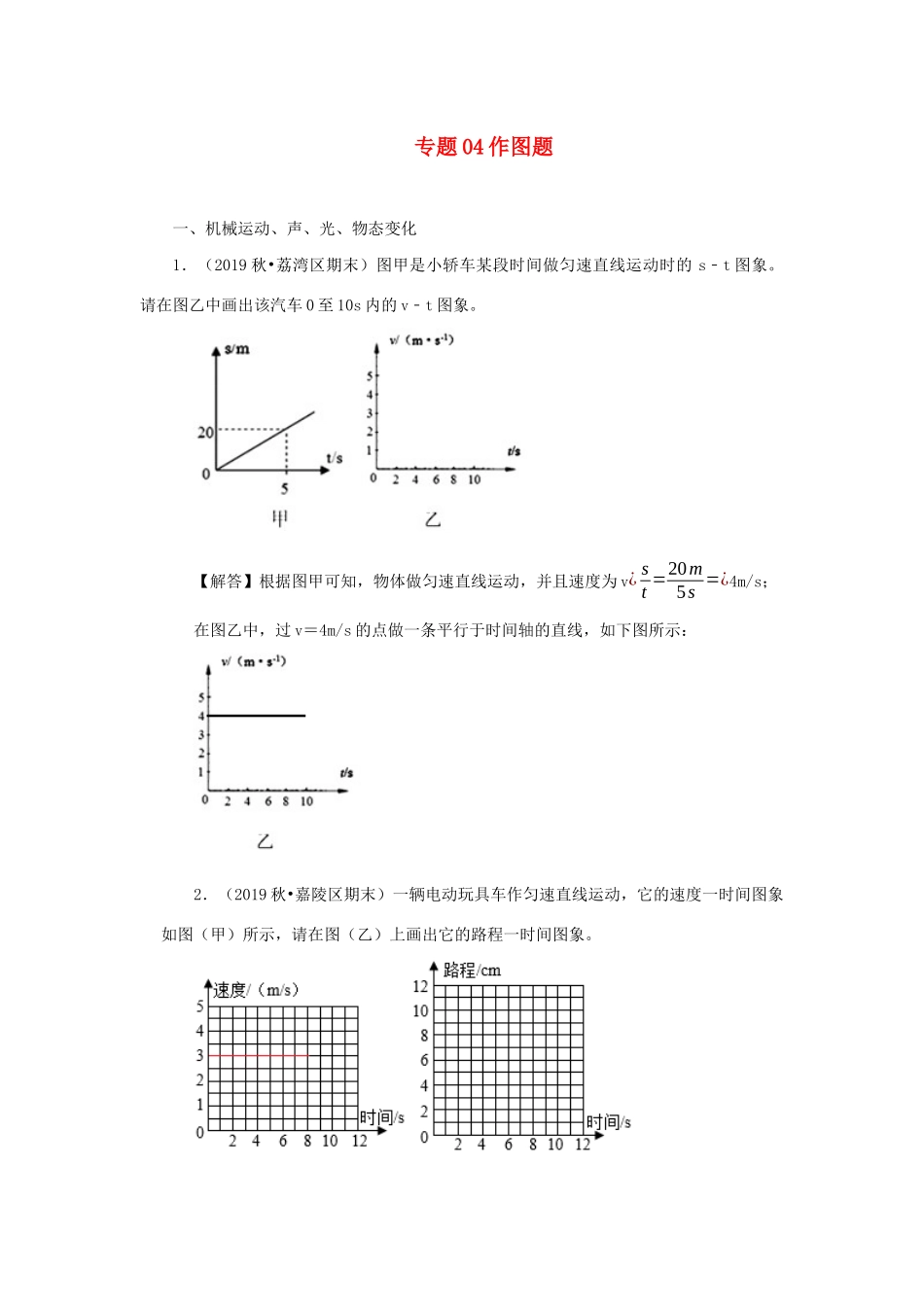

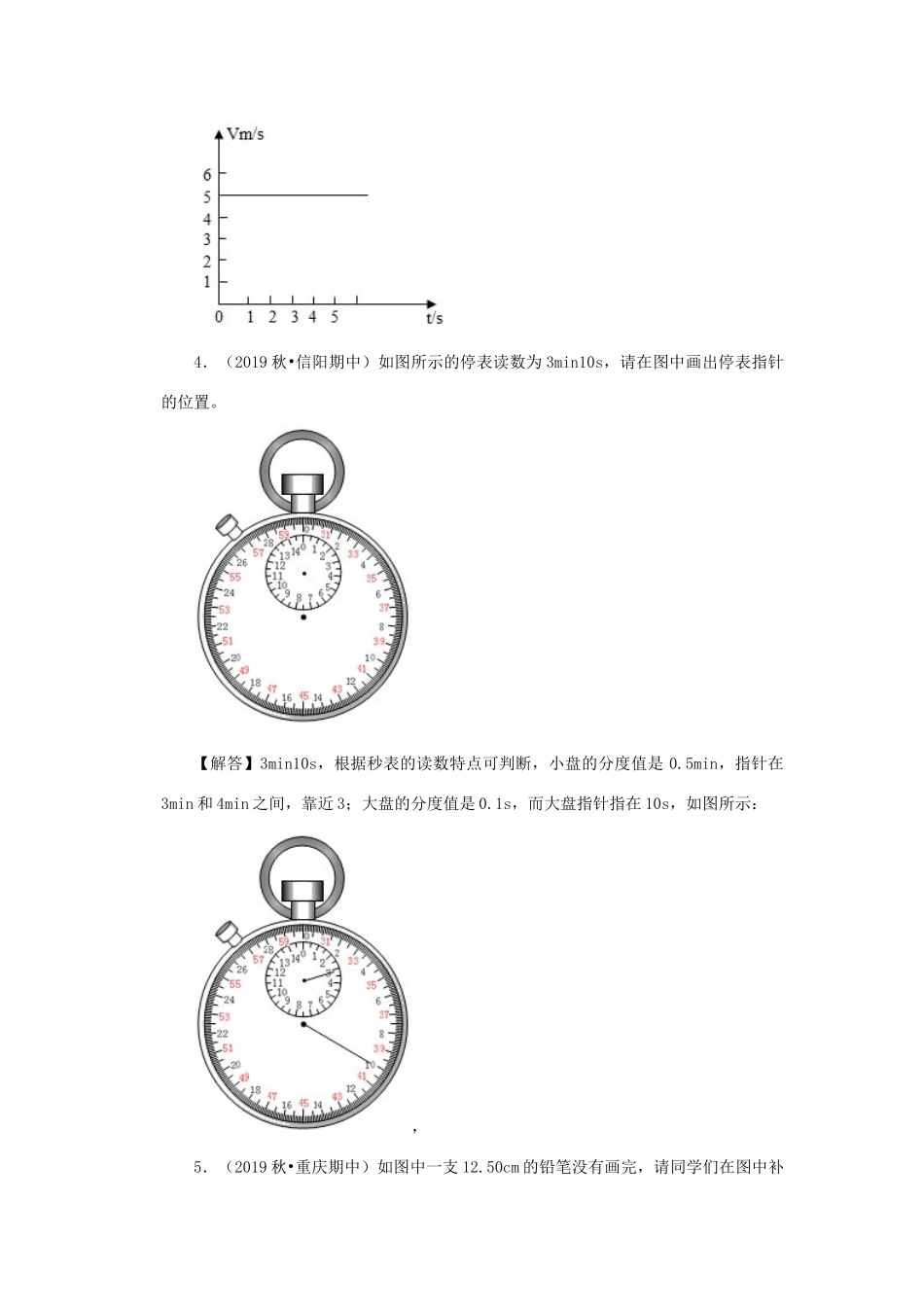

专题04作图题一、机械运动、声、光、物态变化1．（2019秋•荔湾区期末）图甲是小轿车某段时间做匀速直线运动时的s﹣t图象。请在图乙中画出该汽车0至10s内的v﹣t图象。【解答】根据图甲可知，物体做匀速直线运动，并且速度为v¿st=20m5s=¿4m/s；在图乙中，过v＝4m/s的点做一条平行于时间轴的直线，如下图所示：2．（2019秋•嘉陵区期末）一辆电动玩具车作匀速直线运动，它的速度一时间图象如图（甲）所示，请在图（乙）上画出它的路程一时间图象。【解答】由v﹣t图象知，电动玩具车的速度保持不变，电动玩具车进行匀速直线运动，并且能读出速度大小是3m/s，由v¿st得s＝vt，可以计算电动玩具车在0s后、2s后、4s后的路程分别是：0m、6m、12m，在s﹣t图象上画出路程和时间的对应点（0，0）（2，6）（4，12），用线连接起来。如图所示：3．（2019秋•天门月考）小明骑自行车以5m/s速度匀速行驶，请在直角坐标系中画出小明运动的v﹣t的图象。【解答】在横轴和纵轴分别确定适当的时间、速度标度，然后在纵轴的5m/s出作横轴的平行线段。如下图：4．（2019秋•信阳期中）如图所示的停表读数为3min10s，请在图中画出停表指针的位置。【解答】3min10s，根据秒表的读数特点可判断，小盘的分度值是0.5min，指针在3min和4min之间，靠近3；大盘的分度值是0.1s，而大盘指针指在10s，如图所示：，5．（2019秋•重庆期中）如图中一支12.50cm的铅笔没有画完，请同学们在图中补充完整。【解答】由图可知，铅笔尖在0刻度线处，则铅笔的末端在12.50cm＝125.0mm处，如图所示：6．（2019秋•潜江校级月考）如图所示，甲图是两位同学在一段时间内以不同速度匀速直线运动的三幅照片，请在乙、丙图中分别描述出男女同学这段时间内速度与时间（v﹣t）、路程与时间（s﹣t）的大致图象。【解答】由图知，女同学追赶并超过了男同学，女同学的速度比男同学的速度大。两同学都做匀速直线运动，二人的v﹣t图象如下图所示；由图知一开始女同学是落后于男同学的，二人的s﹣t图象如图所示：7．（2019秋•宁远县期中）如图1所示是小车运动的s﹣t图象，请在图2中画出对应的v﹣t图象。【解答】由图1可知，路程与时间成正比，说明物体做匀速直线运动，物体的速度v¿st=10.0m5s=¿2m/s；即物体做速度大小为2m/s的匀速直线运动，则对应的v﹣t图象如图所示：8．（2019秋•平舆县期中）一辆汽车在平直的公路上以20m/s速度做匀速直线运动，请在图中做出v﹣t图象。【解答】在v﹣t图象中，横轴和纵轴分别确定适当的时间、速度标度，然后在纵轴的20m/s处作横轴的平行线段，如下图所示：9．（2019秋•奎文区期中）如图记录了一辆汽车在平直的公路上行驶时，在相同时间内通过的路程。请你将这辆汽车的五个时刻的路程数据填入表格，并利用描点法在坐标轴上做出这辆车的s﹣t图象。【解答】由图象可知，0s时汽车是静止的，路程为0；10s时，汽车运动了300m；20s时运动了600m；30s时运动900m；40s时运动了1200m；图表格为：时间t/s010203040路程s/m03006009001200根据表格中的数据，描点连线得：10．（2019秋•徐闻县期中）根据图1给出的某一声音波形图，请在图2中作出响度是原来的一半、音调和音色都不变的声音波形图。【解答】响度与发声体的振幅有关；响度是原来的一半时，则振幅是原来的一半；但音调和音色不变，即频率和波形均不变，作图如下：11．（2019秋•邗江区校级期中）如图所示，根据给出的某一声音波形图，请在图中画出响度是原来的一半，音调不变的声音波形图。【解答】由图1可知，响度是原来的一半，则振幅是原来的一半；音调不变，则频率不变，则作图如下：12．（2019秋•句容市期中）如图所示的图甲所示为某种声音输入到示波器上时显示的波形图。请在图乙的坐标图中画出一种声音的波形图，要求该声音的响度和音调都为图甲所示声音的一半。【解答】波的幅度大小表示物体振动时振幅的大小，要求声音的响度减小一半，即振幅减小一半，即波形有上下两个格的高度；波的疏密程度表示物体振动的快慢，要求声音的音调减小一半，即频率减小一半，即一个完整的波形由8个空格，如图所示：13．（2019秋•永川区期末）在探究某晶体的熔...
