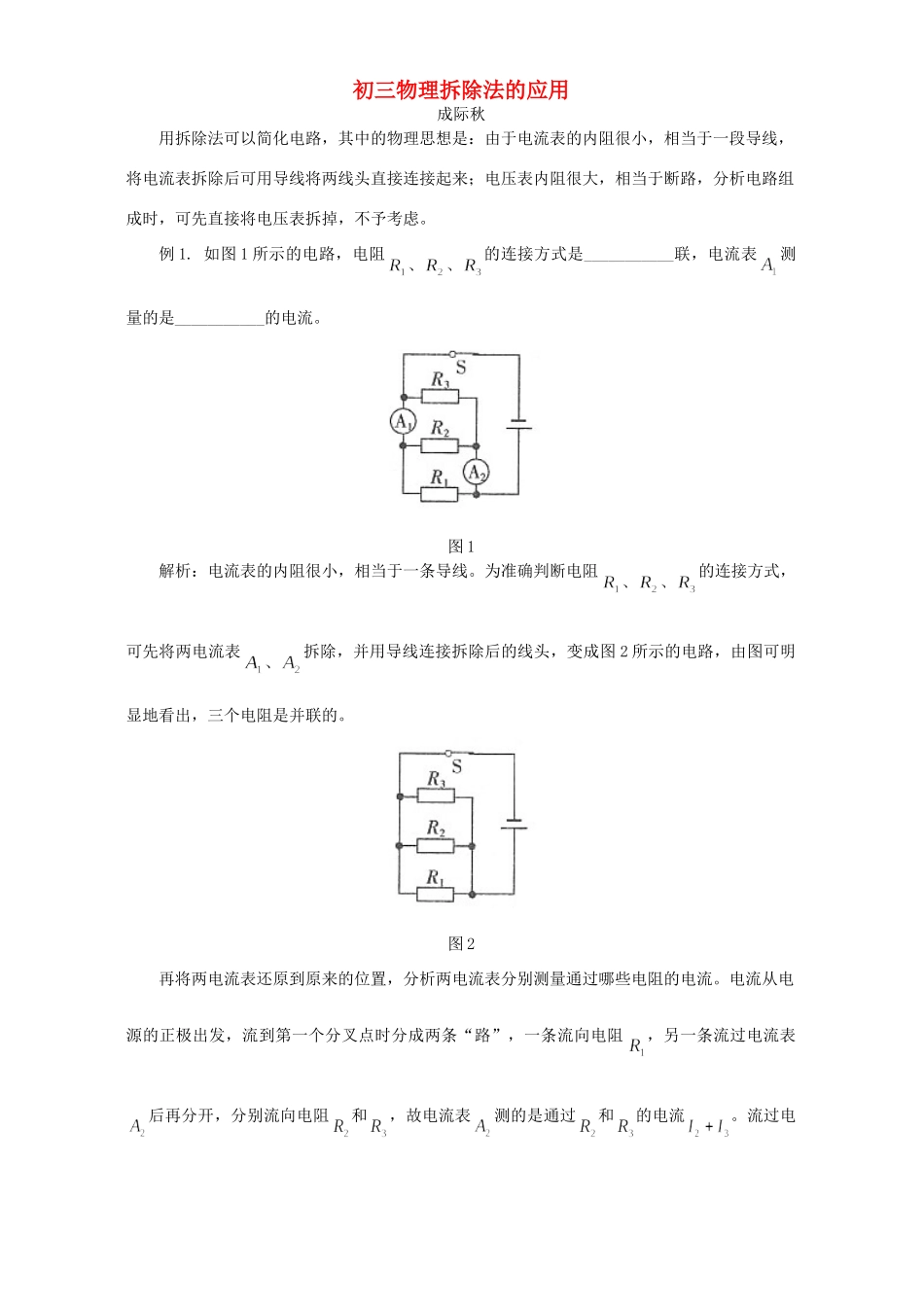

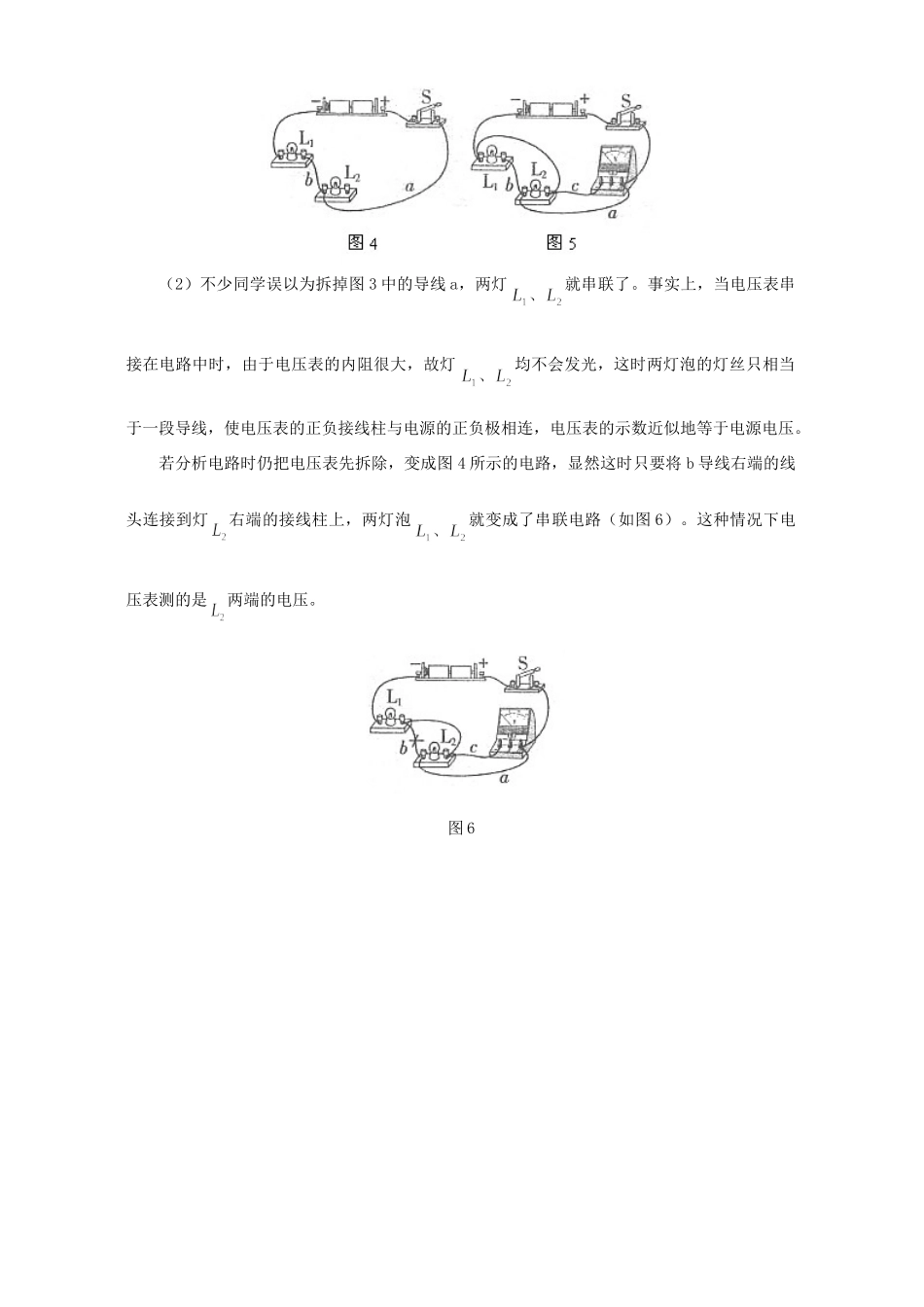

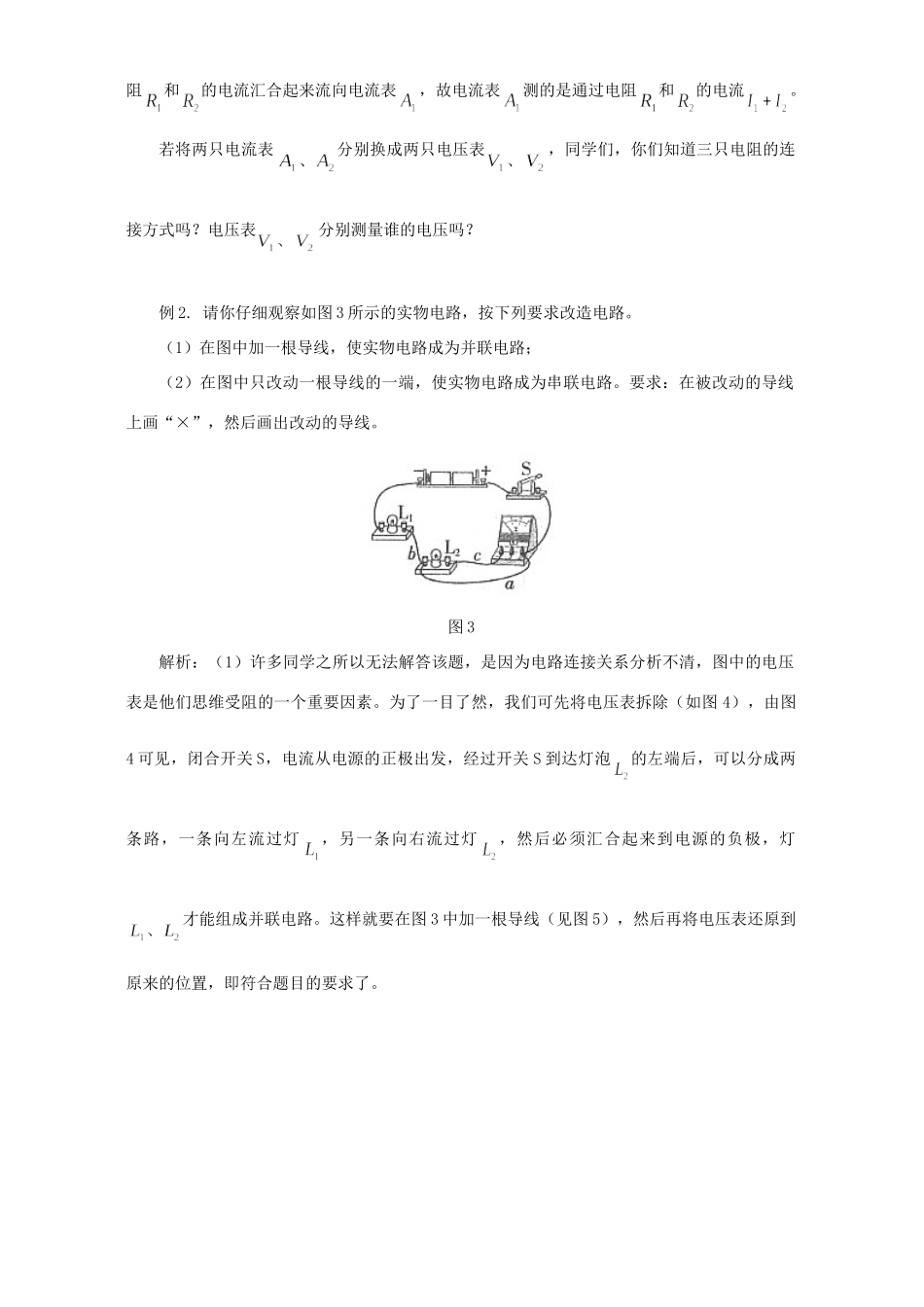

初三物理拆除法的应用成际秋用拆除法可以简化电路，其中的物理思想是：由于电流表的内阻很小，相当于一段导线，将电流表拆除后可用导线将两线头直接连接起来；电压表内阻很大，相当于断路，分析电路组成时，可先直接将电压表拆掉，不予考虑。例1.如图1所示的电路，电阻的连接方式是___________联，电流表测量的是___________的电流。图1解析：电流表的内阻很小，相当于一条导线。为准确判断电阻的连接方式，可先将两电流表拆除，并用导线连接拆除后的线头，变成图2所示的电路，由图可明显地看出，三个电阻是并联的。图2再将两电流表还原到原来的位置，分析两电流表分别测量通过哪些电阻的电流。电流从电源的正极出发，流到第一个分叉点时分成两条“路”，一条流向电阻，另一条流过电流表后再分开，分别流向电阻和，故电流表测的是通过和的电流。流过电阻和的电流汇合起来流向电流表，故电流表测的是通过电阻和的电流。若将两只电流表分别换成两只电压表，同学们，你们知道三只电阻的连接方式吗？电压表分别测量谁的电压吗？例2.请你仔细观察如图3所示的实物电路，按下列要求改造电路。（1）在图中加一根导线，使实物电路成为并联电路；（2）在图中只改动一根导线的一端，使实物电路成为串联电路。要求：在被改动的导线上画“×”，然后画出改动的导线。图3解析：（1）许多同学之所以无法解答该题，是因为电路连接关系分析不清，图中的电压表是他们思维受阻的一个重要因素。为了一目了然，我们可先将电压表拆除（如图4），由图4可见，闭合开关S，电流从电源的正极出发，经过开关S到达灯泡的左端后，可以分成两条路，一条向左流过灯，另一条向右流过灯，然后必须汇合起来到电源的负极，灯才能组成并联电路。这样就要在图3中加一根导线（见图5），然后再将电压表还原到原来的位置，即符合题目的要求了。（2）不少同学误以为拆掉图3中的导线a，两灯就串联了。事实上，当电压表串接在电路中时，由于电压表的内阻很大，故灯均不会发光，这时两灯泡的灯丝只相当于一段导线，使电压表的正负接线柱与电源的正负极相连，电压表的示数近似地等于电源电压。若分析电路时仍把电压表先拆除，变成图4所示的电路，显然这时只要将b导线右端的线头连接到灯右端的接线柱上，两灯泡就变成了串联电路（如图6）。这种情况下电压表测的是两端的电压。图6
