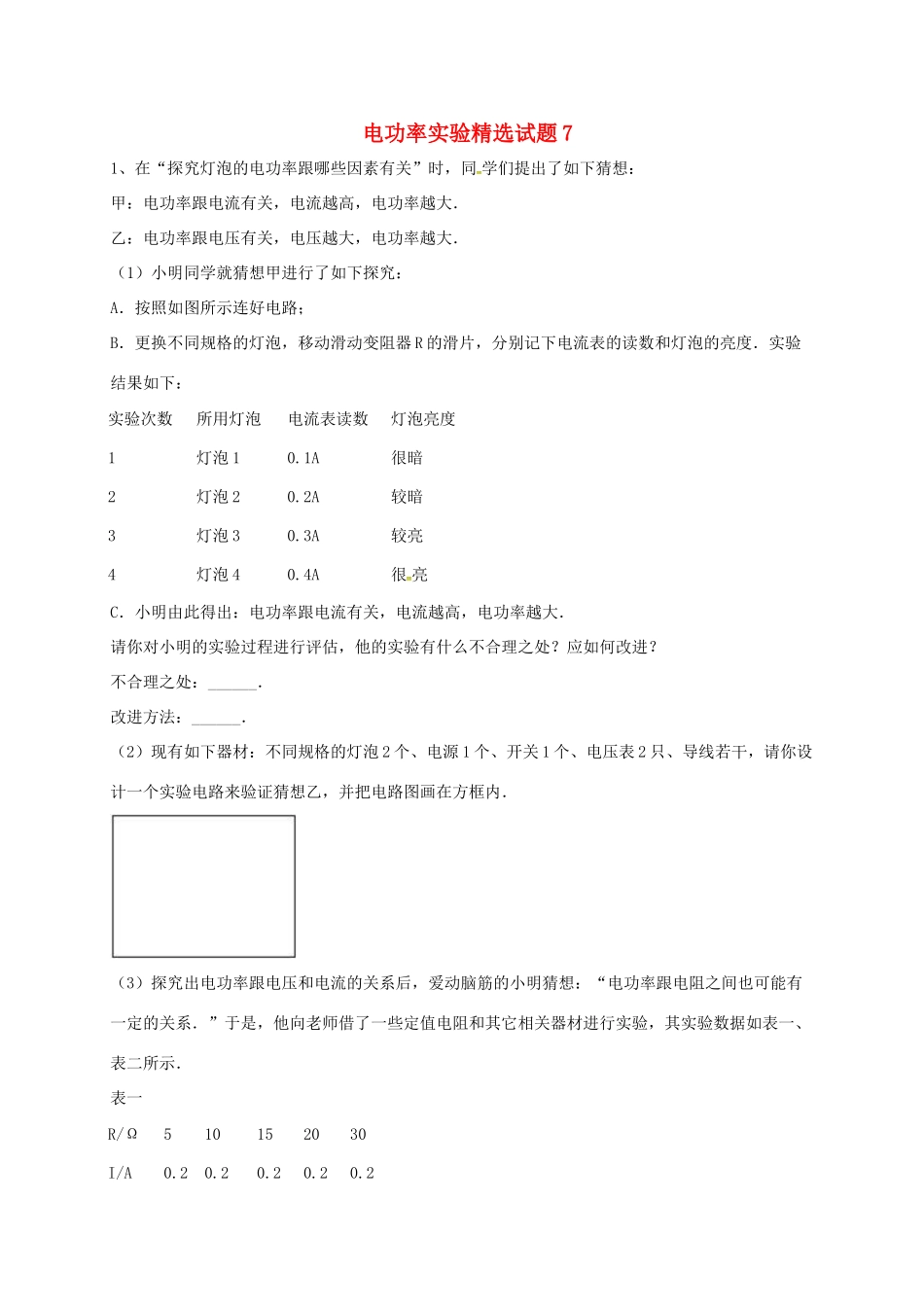

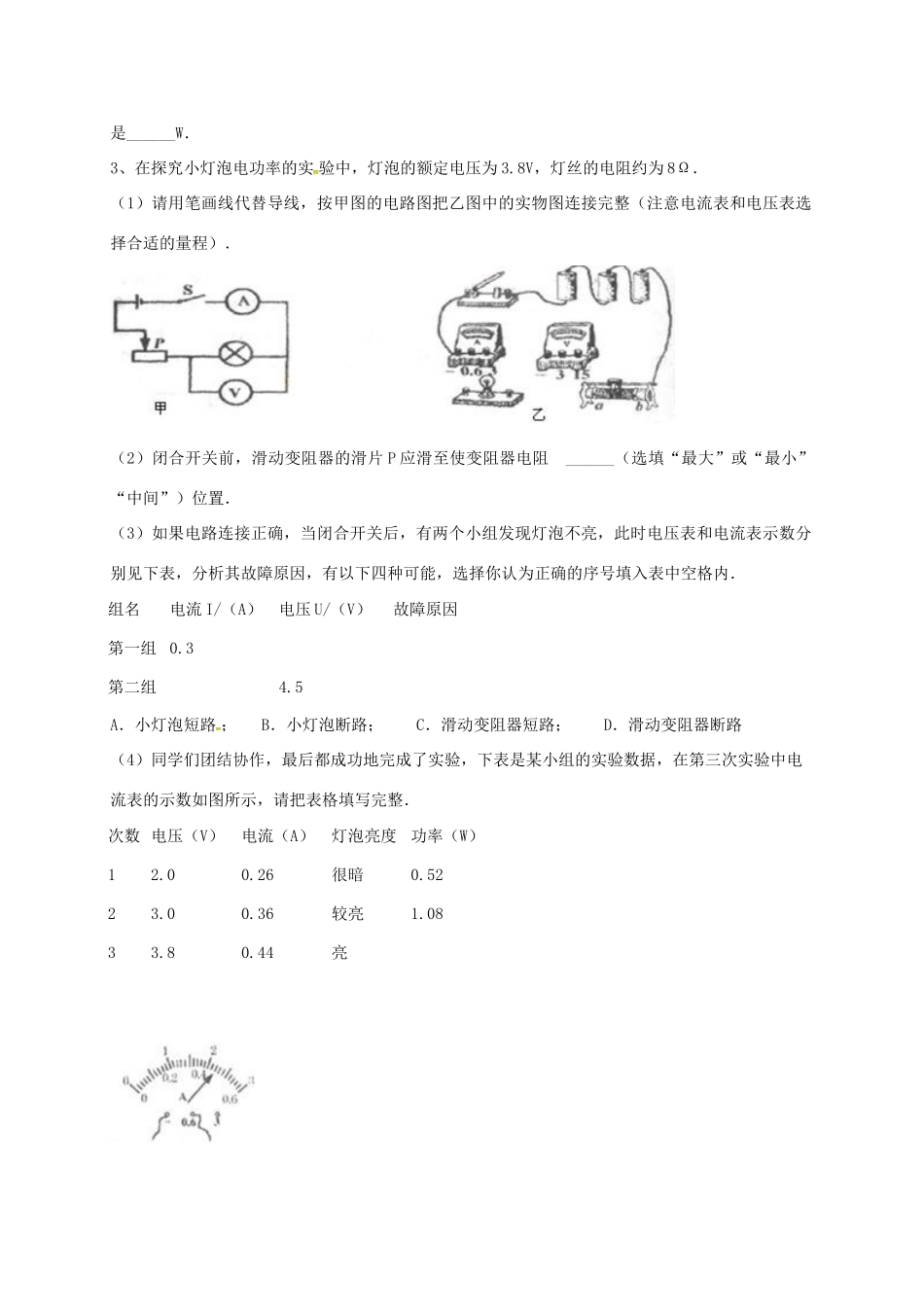

电功率实验精选试题71、在“探究灯泡的电功率跟哪些因素有关”时，同学们提出了如下猜想：甲：电功率跟电流有关，电流越高，电功率越大．乙：电功率跟电压有关，电压越大，电功率越大．（1）小明同学就猜想甲进行了如下探究：A．按照如图所示连好电路；B．更换不同规格的灯泡，移动滑动变阻器R的滑片，分别记下电流表的读数和灯泡的亮度．实验结果如下：实验次数所用灯泡电流表读数灯泡亮度1灯泡10.1A很暗2灯泡20.2A较暗3灯泡30.3A较亮4灯泡40.4A很亮C．小明由此得出：电功率跟电流有关，电流越高，电功率越大．请你对小明的实验过程进行评估，他的实验有什么不合理之处？应如何改进？不合理之处：______．改进方法：______．（2）现有如下器材：不同规格的灯泡2个、电源1个、开关1个、电压表2只、导线若干，请你设计一个实验电路来验证猜想乙，并把电路图画在方框内．（3）探究出电功率跟电压和电流的关系后，爱动脑筋的小明猜想：“电功率跟电阻之间也可能有一定的关系．”于是，他向老师借了一些定值电阻和其它相关器材进行实验，其实验数据如表一、表二所示．表一R/Ω510152030I/A0.20.20.20.20.2U/v12346P/w0.20.40.60.81.2表二R/Ω510152030I/A1.20.60.40.30.2U/v66666P/w7.23.62.41.81.2根据表一中的数据可以得出电功率跟电阻阻值之间的关系是：______．根据表二中的数据可以得出电功率跟电阻阻值之间的关系是：______．2、在测量额定电压为3.8V的小灯泡的功率的实验中：（1）如图所示是一个尚未连完的电路，请你用笔画线代替导线将图连接完整：（2）连完电路经检查无误后．闭合开关开始实验，发现小灯泡不亮，电压表有示数，电流表指针几乎不偏转．经检查发现电路中有一处故障，则该故障是______A、滑动变阻器接触不良；B、电流表被短路；C、小灯泡被短路；D、小灯泡的灯丝断了．（3）排除故障后，若在实验过程中发现电压表示数为3V，则应将滑片向______移动才能使小灯泡正常发光（填“左”或“右”）．当小灯泡正常发光到电流表示数如图所示，则小灯泡的额定功率是______W．3、在探究小灯泡电功率的实验中，灯泡的额定电压为3.8V，灯丝的电阻约为8Ω．（1）请用笔画线代替导线，按甲图的电路图把乙图中的实物图连接完整（注意电流表和电压表选择合适的量程）．（2）闭合开关前，滑动变阻器的滑片P应滑至使变阻器电阻______（选填“最大”或“最小”“中间”）位置．（3）如果电路连接正确，当闭合开关后，有两个小组发现灯泡不亮，此时电压表和电流表示数分别见下表，分析其故障原因，有以下四种可能，选择你认为正确的序号填入表中空格内．组名电流I/（A）电压U/（V）故障原因第一组0.3第二组4.5A．小灯泡短路；B．小灯泡断路；C．滑动变阻器短路；D．滑动变阻器断路（4）同学们团结协作，最后都成功地完成了实验，下表是某小组的实验数据，在第三次实验中电流表的示数如图所示，请把表格填写完整．次数电压（V）电流（A）灯泡亮度功率（W）12.00.26很暗0.5223.00.36较亮1.0833.80.44亮4、程跃要做“测定小灯泡功率”的实验，请你跟随程跃边实验边思考，逐一回答下面的几个问题．（1）请在图（a）方框内画出该实验电路阻（2）程跃刚连接完最后一根导线，立即看到灯泡发出明亮的光．在一旁观察的林雨一惊，提醒程跃实验中有问题．程跃想，我的实验连线没有出问题啊!请你帮助程跃找出实验中两个操作不当之处：①______；②______．（3）程跃选用小灯泡的额定电压是2.5V，当小灯泡正常发光时电流表的读数如图（b）所示，此灯泡额定功率是______W．（4）做完实验后，程跃将测灯泡实际功率实验与以前做过的测定某一固定电阻阻值的实验进行比较，发现这两个实验有许多相似的地方，也有不同之处．请你写出一个不同之处：______．（5）程跃根据测量灯泡实际功率的多组实验数据，作出了I-U图象，如图（c）所示．结果发现图线不是直线，这表明灯泡的电流与电压不成正比．程跃很纳闷，请你帮助他分析原因．5、小明做测定“小灯泡的电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线．图（1）是小明没有连接完的实...
