乐泰胶的选型及使用VIP专享VIP免费

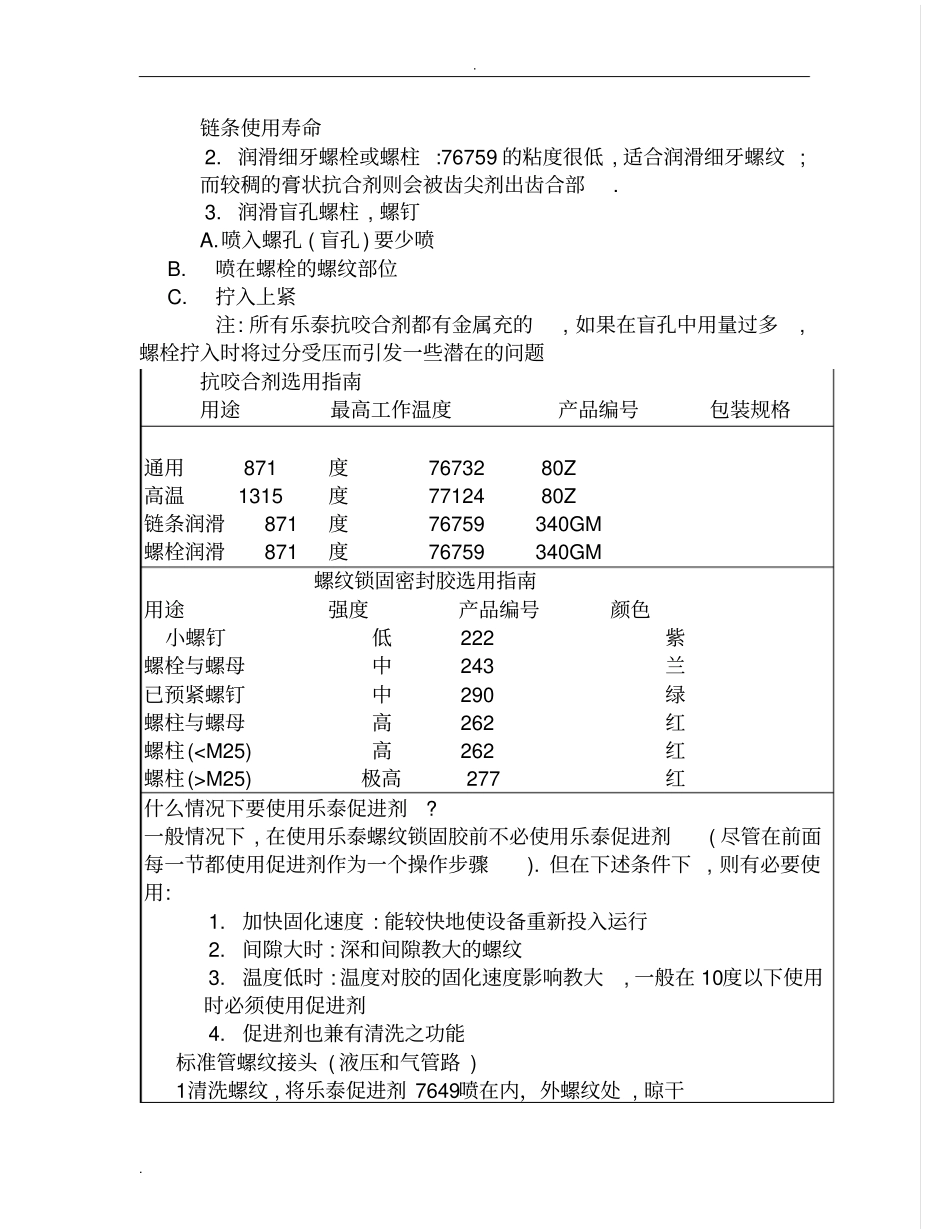

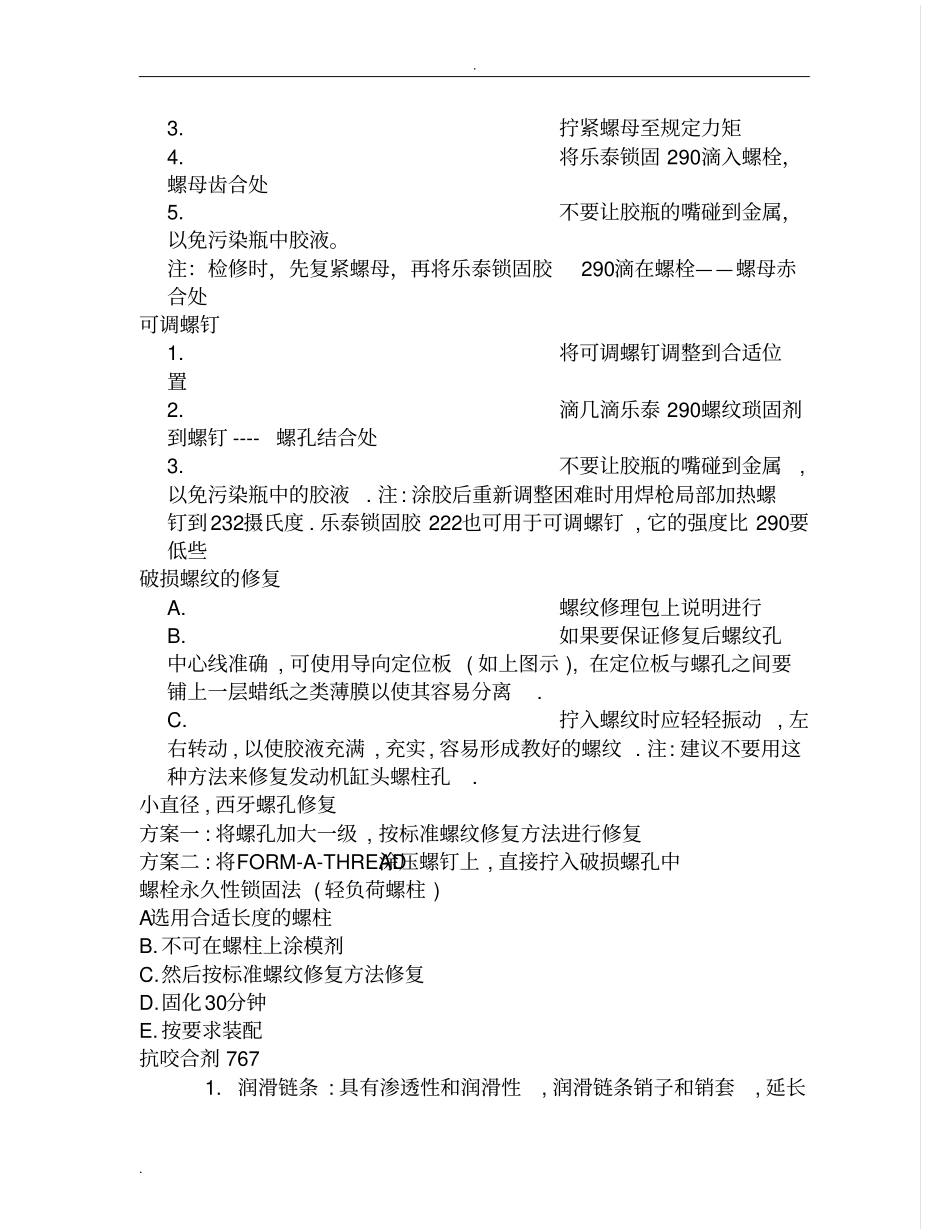

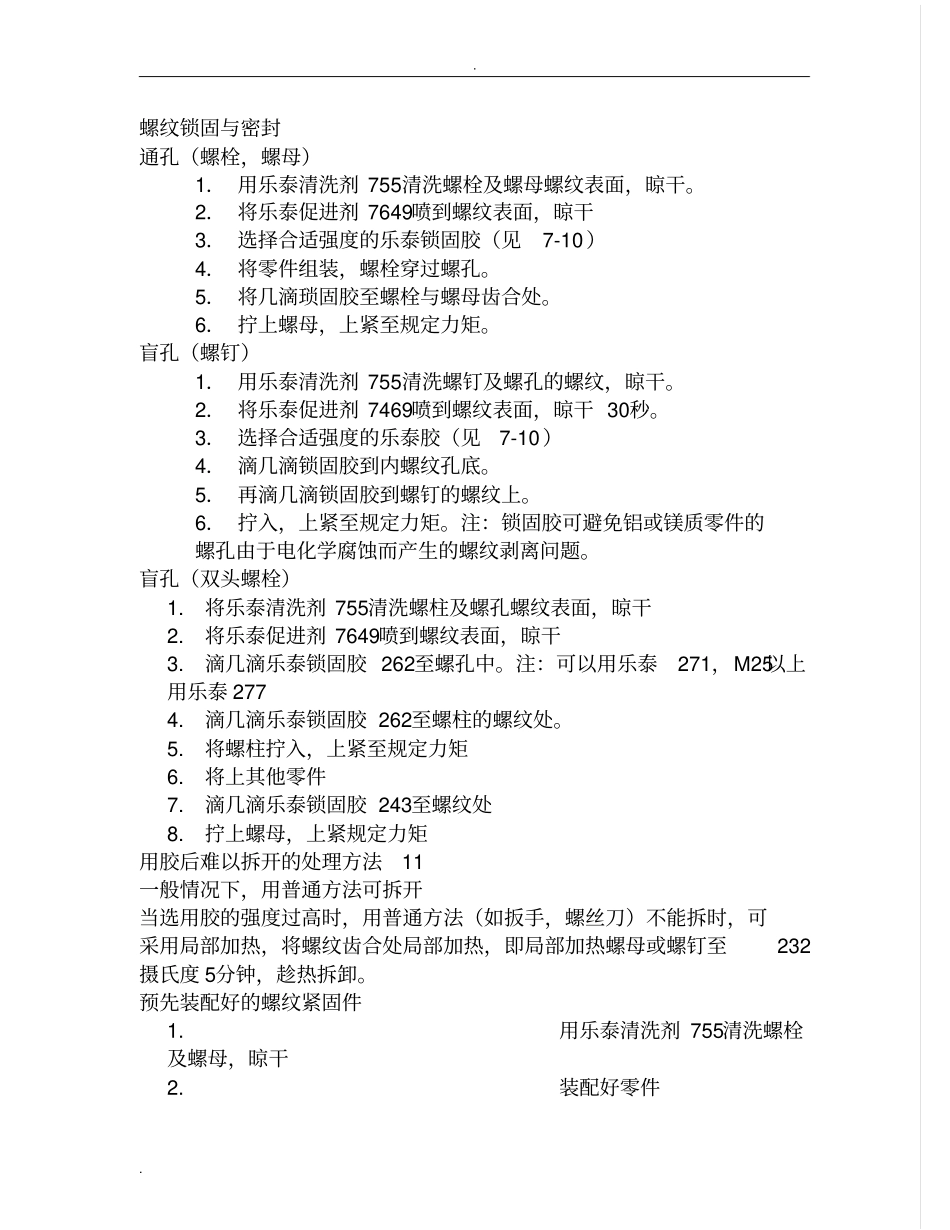

..螺纹锁固与密封通孔（螺栓，螺母）1．用乐泰清洗剂755清洗螺栓及螺母螺纹表面，晾干。2．将乐泰促进剂7649喷到螺纹表面，晾干3．选择合适强度的乐泰锁固胶（见7-10）4．将零件组装，螺栓穿过螺孔。5．将几滴琐固胶至螺栓与螺母齿合处。6．拧上螺母，上紧至规定力矩。盲孔（螺钉）1．用乐泰清洗剂755清洗螺钉及螺孔的螺纹，晾干。2．将乐泰促进剂7469喷到螺纹表面，晾干30秒。3．选择合适强度的乐泰胶（见7-10）4．滴几滴锁固胶到内螺纹孔底。5．再滴几滴锁固胶到螺钉的螺纹上。6．拧入，上紧至规定力矩。注：锁固胶可避免铝或镁质零件的螺孔由于电化学腐蚀而产生的螺纹剥离问题。盲孔（双头螺栓）1.将乐泰清洗剂755清洗螺柱及螺孔螺纹表面，晾干2.将乐泰促进剂7649喷到螺纹表面，晾干3.滴几滴乐泰锁固胶262至螺孔中。注：可以用乐泰271，M25以上用乐泰2774.滴几滴乐泰锁固胶262至螺柱的螺纹处。5.将螺柱拧入，上紧至规定力矩6.将上其他零件7.滴几滴乐泰锁固胶243至螺纹处8.拧上螺母，上紧规定力矩用胶后难以拆开的处理方法11一般情况下，用普通方法可拆开当选用胶的强度过高时，用普通方法（如扳手，螺丝刀）不能拆时，可采用局部加热，将螺纹齿合处局部加热，即局部加热螺母或螺钉至232摄氏度5分钟，趁热拆卸。预先装配好的螺纹紧固件1.用乐泰清洗剂755清洗螺栓及螺母，晾干2.装配好零件..3.拧紧螺母至规定力矩4.将乐泰锁固290滴入螺栓，螺母齿合处5.不要让胶瓶的嘴碰到金属，以免污染瓶中胶液。注：检修时，先复紧螺母，再将乐泰锁固胶290滴在螺栓——螺母赤合处可调螺钉1.将可调螺钉调整到合适位置2.滴几滴乐泰290螺纹琐固剂到螺钉----螺孔结合处3.不要让胶瓶的嘴碰到金属,以免污染瓶中的胶液.注:涂胶后重新调整困难时用焊枪局部加热螺钉到232摄氏度.乐泰锁固胶222也可用于可调螺钉,它的强度比290要低些破损螺纹的修复A.螺纹修理包上说明进行B.如果要保证修复后螺纹孔中心线准确,可使用导向定位板(如上图示),在定位板与螺孔之间要铺上一层蜡纸之类薄膜以使其容易分离.C.拧入螺纹时应轻轻振动,左右转动,以使胶液充满,充实,容易形成教好的螺纹.注:建议不要用这种方法来修复发动机缸头螺柱孔.小直径,西牙螺孔修复方案一:将螺孔加大一级,按标准螺纹修复方法进行修复方案二:将FORM-A-THREAD涂压螺钉上,直接拧入破损螺孔中螺栓永久性锁固法(轻负荷螺柱)A选用合适长度的螺柱B.不可在螺柱上涂模剂C.然后按标准螺纹修复方法修复D.固化30分钟E.按要求装配抗咬合剂7671.润滑链条:具有渗透性和润滑性,润滑链条销子和销套,延长..链条使用寿命2.润滑细牙螺栓或螺柱:76759的粘度很低,适合润滑细牙螺纹;而较稠的膏状抗合剂则会被齿尖剂出齿合部.3.润滑盲孔螺柱,螺钉A.喷入螺孔(盲孔)要少喷B.喷在螺栓的螺纹部位C.拧入上紧注:所有乐泰抗咬合剂都有金属充的,如果在盲孔中用量过多,螺栓拧入时将过分受压而引发一些潜在的问题抗咬合剂选用指南用途最高工作温度产品编号包装规格通用871度7673280Z高温1315度7712480Z链条润滑871度76759340GM螺栓润滑871度76759340GM螺纹锁固密封胶选用指南用途强度产品编号颜色小螺钉低222紫螺栓与螺母中243兰已预紧螺钉中290绿螺柱与螺母高262红螺柱(M25)极高277红什么情况下要使用乐泰促进剂?一般情况下,在使用乐泰螺纹锁固胶前不必使用乐泰促进剂(尽管在前面每一节都使用促进剂作为一个操作步骤).但在下述条件下,则有必要使用:1.加快固化速度:能较快地使设备重新投入运行2.间隙大时:深和间隙教大的螺纹3.温度低时:温度对胶的固化速度影响教大,一般在10度以下使用时必须使用促进剂4.促进剂也兼有清洗之功能标准管螺纹接头(液压和气管路)1清洗螺纹,将乐泰促进剂7649喷在内，外螺纹处,晾干..注:黄铜件不需喷促进剂2.沿外螺纹涂一圈乐泰565,管端空出1—2扣不要涂3.仔细装好管件,不要拧得过紧4.起始工作压力超过79BAR时,需固化30分钟.注:不锈钢管件577,精细过滤器零件污染系统,用569(545)不能用来密封纯氧或强氧化剂(氯气)管路不能用于PVC或ABS塑料管件如果要密封非石油基的其他化学品或强酸碱性介质应先查阅”密封介质相容性一览表”活接头1.拆开...
