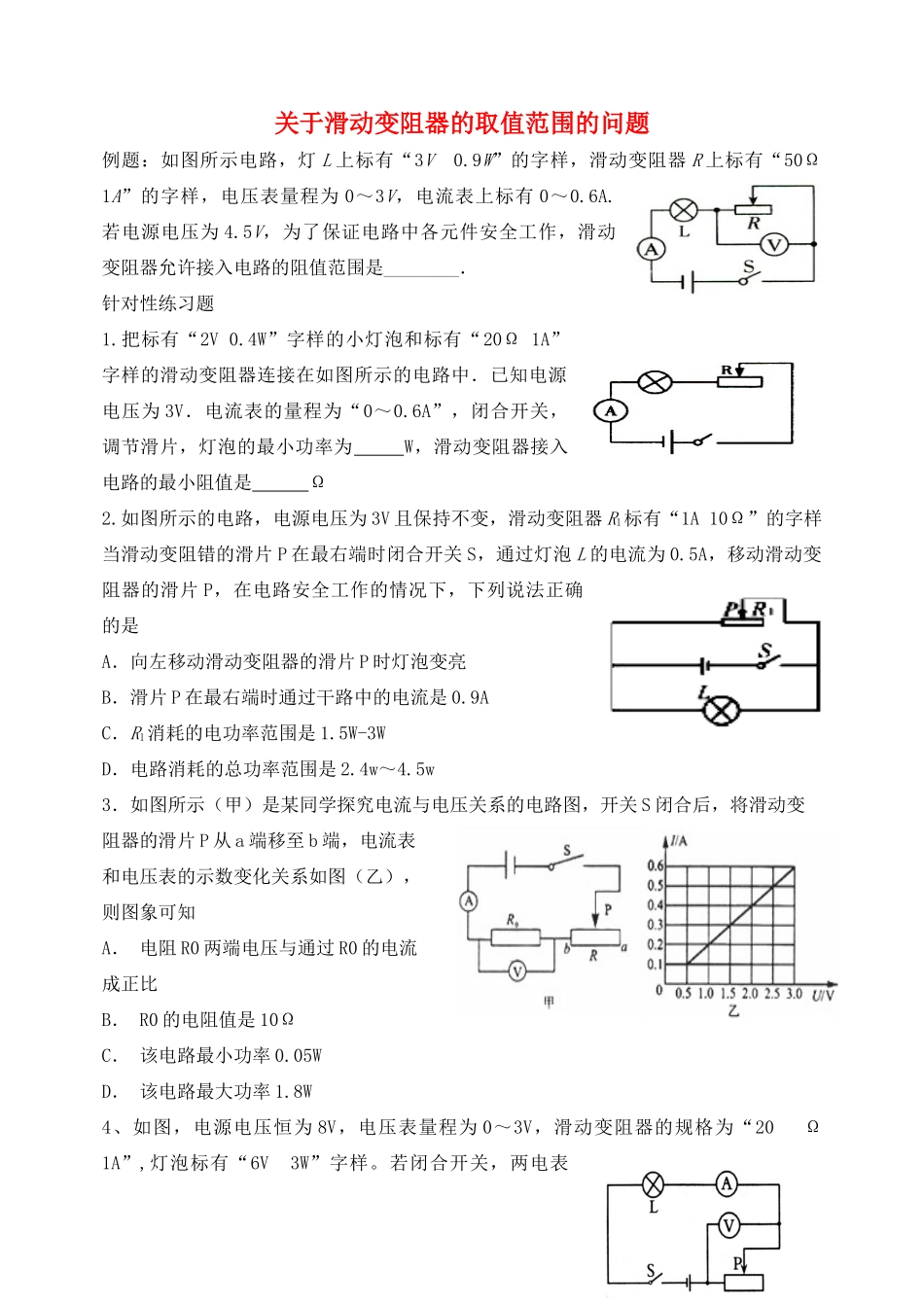

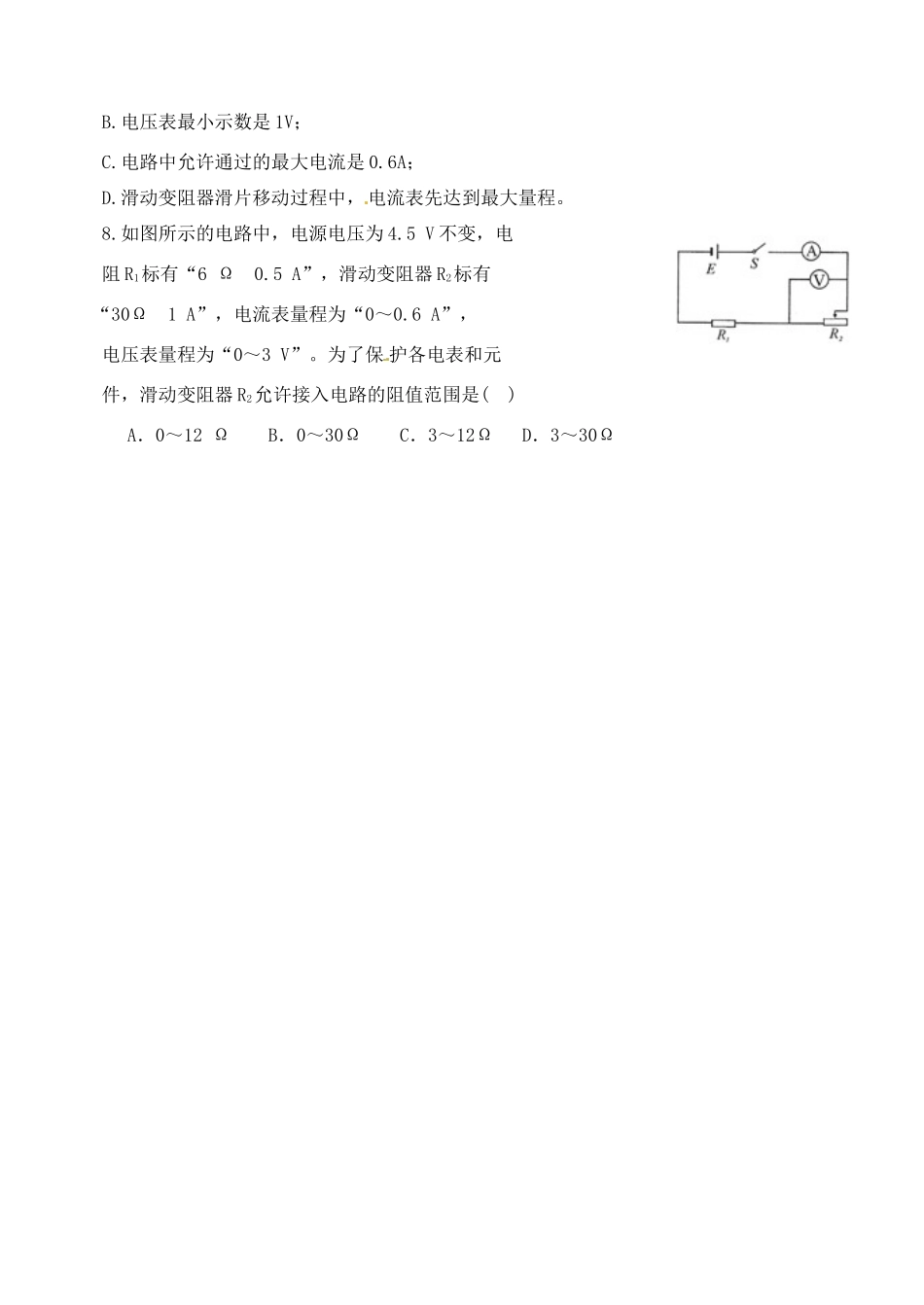

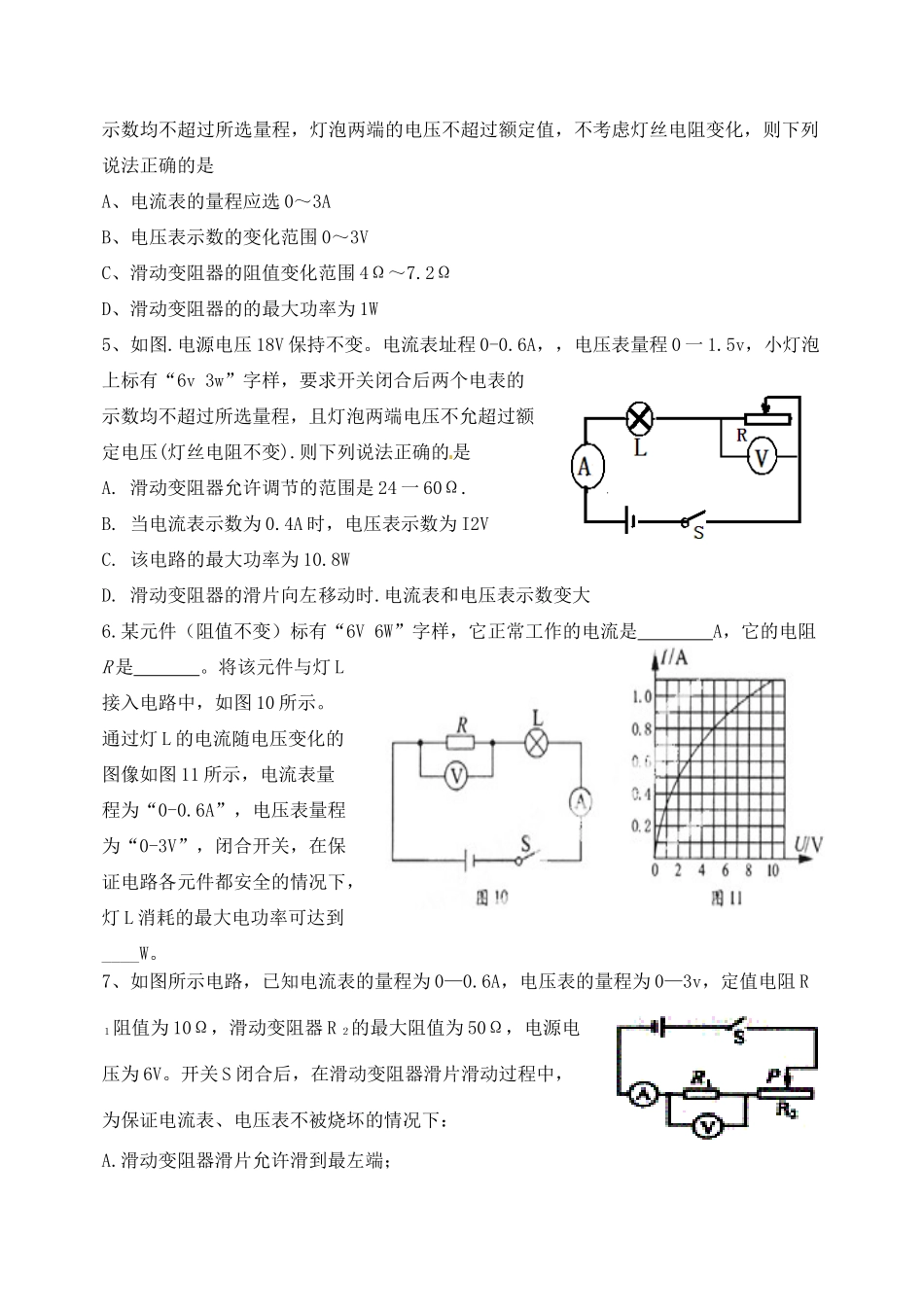

关于滑动变阻器的取值范围的问题例题：如图所示电路，灯L上标有“3V0.9W”的字样，滑动变阻器R上标有“50Ω1A”的字样，电压表量程为0～3V，电流表上标有0～0.6A.若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器允许接入电路的阻值范围是________．针对性练习题1.把标有“2V0.4W”字样的小灯泡和标有“20Ω1A”字样的滑动变阻器连接在如图所示的电路中．已知电源电压为3V．电流表的量程为“0～0.6A”，闭合开关，调节滑片，灯泡的最小功率为W，滑动变阻器接入电路的最小阻值是Ω2.如图所示的电路，电源电压为3V且保持不变，滑动变阻器R1标有“1A10Ω”的字样当滑动变阻错的滑片P在最右端时闭合开关S，通过灯泡L的电流为0.5A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R1消耗的电功率范围是1.5W-3WD．电路消耗的总功率范围是2.4w～4.5w3．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），则图象可知A．电阻R0两端电压与通过R0的电流成正比B．R0的电阻值是10ΩC．该电路最小功率0.05WD．该电路最大功率1.8W4、如图，电源电压恒为8V，电压表量程为0～3V，滑动变阻器的规格为“20Ω1A”,灯泡标有“6V3W”字样。若闭合开关，两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，则下列说法正确的是A、电流表的量程应选0～3AB、电压表示数的变化范围0～3VC、滑动变阻器的阻值变化范围4Ω～7.2ΩD、滑动变阻器的的最大功率为1W5、如图.电源电压18V保持不变。电流表址程0-0.6A，，电压表量程0一1.5v，小灯泡上标有“6v3w”字样，要求开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允超过额定电压(灯丝电阻不变).则下列说法正确的是A.滑动变阻器允许调节的范围是24一60Ω.B.当电流表示数为0.4A时，电压表示数为I2VC.该电路的最大功率为10.8WD.滑动变阻器的滑片向左移动时.电流表和电压表示数变大6.某元件（阻值不变）标有“6V6W”字样，它正常工作的电流是A，它的电阻R是。将该元件与灯L接入电路中，如图10所示。通过灯L的电流随电压变化的图像如图11所示，电流表量程为“0-0.6A”，电压表量程为“0-3V”，闭合开关，在保证电路各元件都安全的情况下，灯L消耗的最大电功率可达到____W。7、如图所示电路，已知电流表的量程为0—0.6A，电压表的量程为0—3v，定值电阻R１阻值为10Ω，滑动变阻器R２的最大阻值为50Ω，电源电压为6V。开关S闭合后，在滑动变阻器滑片滑动过程中，为保证电流表、电压表不被烧坏的情况下：A.滑动变阻器滑片允许滑到最左端；B.电压表最小示数是1V；C.电路中允许通过的最大电流是0.6A；D.滑动变阻器滑片移动过程中，电流表先达到最大量程。8.如图所示的电路中，电源电压为4.5V不变，电阻R1标有“6Ω0.5A”，滑动变阻器R2标有“30Ω1A”，电流表量程为“0～0.6A”，电压表量程为“0～3V”。为了保护各电表和元件，滑动变阻器R2允许接入电路的阻值范围是()A．0～12ΩB．0～30ΩC．3～12ΩD．3～30Ω
