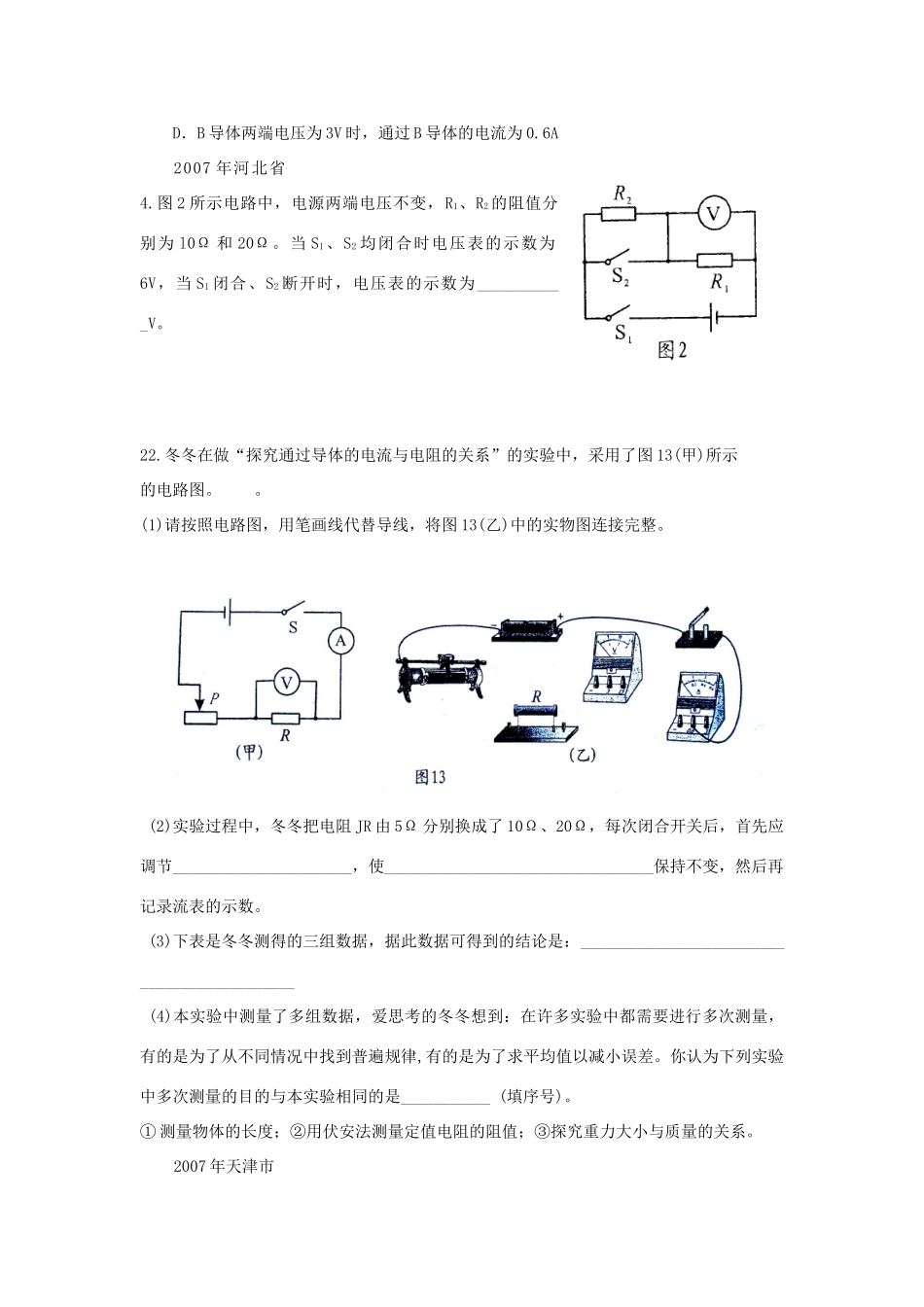

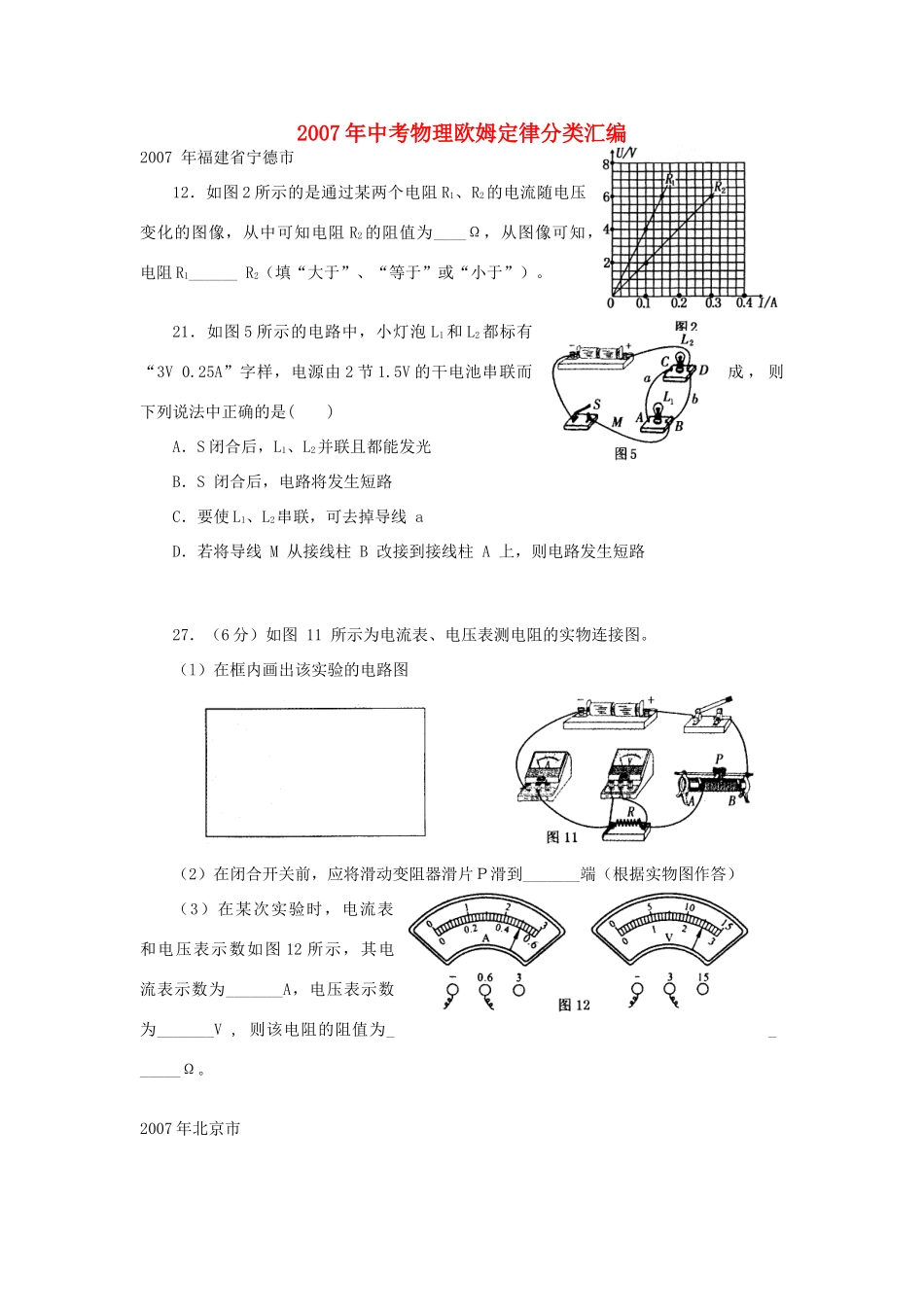

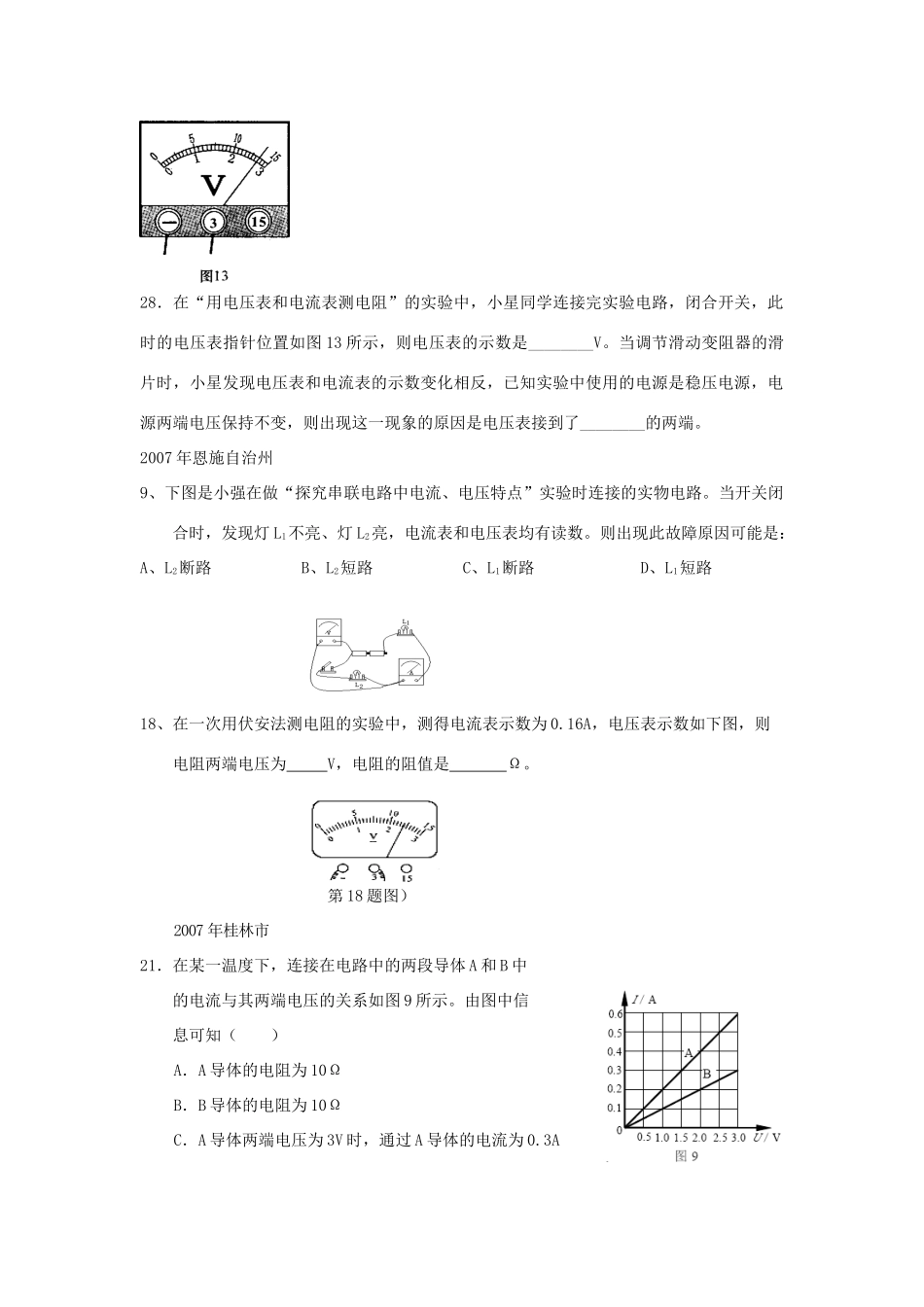

2007年中考物理欧姆定律分类汇编2007年福建省宁德市12．如图2所示的是通过某两个电阻R1、R2的电流随电压变化的图像，从中可知电阻R2的阻值为____Ω，从图像可知，电阻R1______R2（填“大于”、“等于”或“小于”）。21．如图5所示的电路中，小灯泡L1和L2都标有“3V0.25A”字样，电源由2节1.5V的干电池串联而成，则下列说法中正确的是()A．S闭合后，L1、L2并联且都能发光B．S闭合后，电路将发生短路C．要使L1、L2串联，可去掉导线aD．若将导线M从接线柱B改接到接线柱A上，则电路发生短路27．（6分）如图11所示为电流表、电压表测电阻的实物连接图。（l）在框内画出该实验的电路图（2）在闭合开关前，应将滑动变阻器滑片Ｐ滑到_______端（根据实物图作答）（3）在某次实验时，电流表和电压表示数如图12所示，其电流表示数为_______A，电压表示数为_______V,则该电阻的阻值为_______Ω。2007年北京市28．在“用电压表和电流表测电阻”的实验中，小星同学连接完实验电路，闭合开关，此时的电压表指针位置如图13所示，则电压表的示数是________V。当调节滑动变阻器的滑片时，小星发现电压表和电流表的示数变化相反，已知实验中使用的电源是稳压电源，电源两端电压保持不变，则出现这一现象的原因是电压表接到了________的两端。2007年恩施自治州9、下图是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路。当开关闭合时，发现灯L1不亮、灯L2亮，电流表和电压表均有读数。则出现此故障原因可能是：A、L2断路B、L2短路C、L1断路D、L1短路18、在一次用伏安法测电阻的实验中，测得电流表示数为0.16A，电压表示数如下图，则电阻两端电压为V，电阻的阻值是Ω。第18题图）2007年桂林市21．在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图9所示。由图中信息可知（）A．A导体的电阻为10ΩB．B导体的电阻为10ΩC．A导体两端电压为3V时，通过A导体的电流为0.3AD．B导体两端电压为3V时，通过B导体的电流为0.6A2007年河北省4.图2所示电路中，电源两端电压不变，R1、R2的阻值分别为l0Ω和20Ω。当S1、S2均闭合时电压表的示数为6V，当S1闭合、S2断开时，电压表的示数为___________V。22.冬冬在做“探究通过导体的电流与电阻的关系”的实验中，采用了图13(甲)所示的电路图。。(1)请按照电路图，用笔画线代替导线，将图13(乙)中的实物图连接完整。(2)实验过程中，冬冬把电阻JR由5Ω分别换成了10Ω、20Ω，每次闭合开关后，首先应调节______________________，使_________________________________保持不变，然后再记录流表的示数。(3)下表是冬冬测得的三组数据，据此数据可得到的结论是：____________________________________________(4)本实验中测量了多组数据，爱思考的冬冬想到：在许多实验中都需要进行多次测量，有的是为了从不同情况中找到普遍规律,有的是为了求平均值以减小误差。你认为下列实验中多次测量的目的与本实验相同的是___________(填序号)。①测量物体的长度；②用伏安法测量定值电阻的阻值；③探究重力大小与质量的关系。2007年天津市22.如图4所示，当开关闭合后电流表的示数为0.3A，通过灯的电流为A，电流表的示数为A。29.用电流表和电压表测量电阻的实验电路，如图8所示。为了减小误差，需要进行三次测量求平均值。请你设计一个记录数据的表格。安徽省20075．大量事实表明，不高于36V的电压才是安全电压。当因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性(选填“变大”或“变小”)，这是因为此时人的电阻明显(选填“变大”或“变小”)。23．我们可以用图示的电路图测量未知电阻RX的阻值．调节电路，当电压表示数U为14.0V时，电流表的示数为0.40A。.(1)计算RX的阻值；(2)实际上，电流表是有电阻的，如果考虑到电流表的电阻值RA为0.5Ω，计算这时待测电阻的阻值。长春市2007年24．（8分)在“测量小灯泡的电阻”实验中，电源电压保持不变，小灯泡的额定电压为2．5V。⑴电路接通后，小明发现移动滑动变阻器的滑片使其接入电路的电阻减小时，电压表的示数也变小了，你认为电路连接中存在的错误是_____________________...
