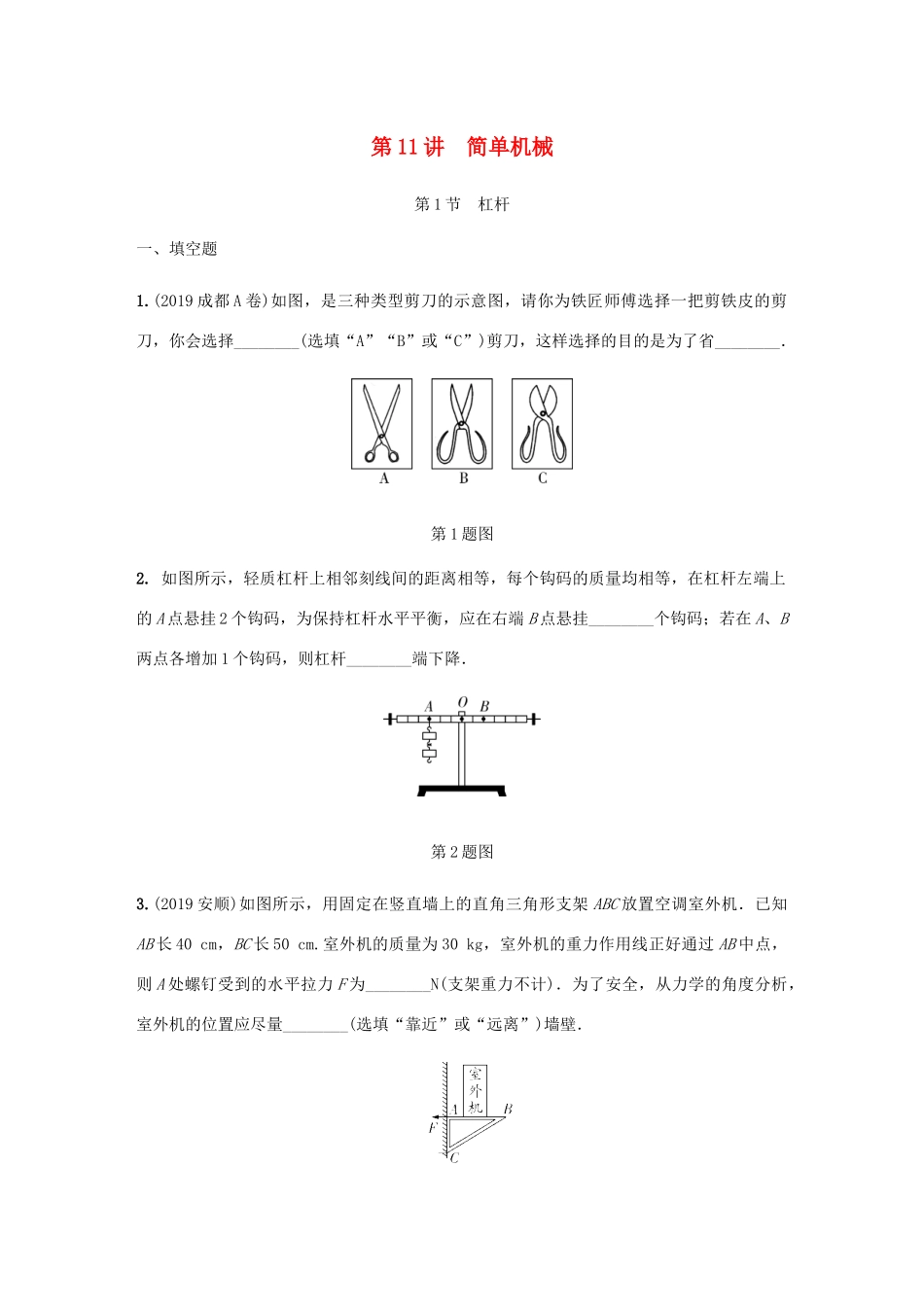

第11讲简单机械第1节杠杆一、填空题1.(2019成都A卷)如图，是三种类型剪刀的示意图，请你为铁匠师傅选择一把剪铁皮的剪刀，你会选择________(选填“A”“B”或“C”)剪刀，这样选择的目的是为了省________．第1题图2.如图所示，轻质杠杆上相邻刻线间的距离相等，每个钩码的质量均相等，在杠杆左端上的A点悬挂2个钩码，为保持杠杆水平平衡，应在右端B点悬挂________个钩码；若在A、B两点各增加1个钩码，则杠杆________端下降．第2题图3.(2019安顺)如图所示，用固定在竖直墙上的直角三角形支架ABC放置空调室外机．已知AB长40cm，BC长50cm.室外机的质量为30kg，室外机的重力作用线正好通过AB中点，则A处螺钉受到的水平拉力F为________N(支架重力不计)．为了安全，从力学的角度分析，室外机的位置应尽量________(选填“靠近”或“远离”)墙壁．第3题图4.(2019南京改编)如图所示为一拉杆旅行箱的示意图．将其视为杠杆，O为支点，B为重心，BC为竖直方向，A为拉杆端点．已知箱重为250N，OA为120cm，OC为24cm.图中在A点沿图示方向施加动力F，箱子静止．则动力F的力臂为________cm，动力的大小为________N．生活中，常把箱内较重物品靠近O点摆放，这样使拉杆箱在图示位置静止时的最小动力将________(选填“变大”“变小”或“不变”)．第4题图5.(2019济源模拟)如图所示，OABC为一轻质杠杆，O为支点，OA＝BC＝0.2m，AB＝0.4m，用质量忽略不计的绳子将重30N的物体悬挂在A点，在C点施加至少________N的拉力，可以使杠杆在图示位置平衡，阻力的施力物体是________．第5题图二、选择题6.(2019北京)如图所示的用具中，在使用时属于费力杠杆的是()7.(2019天津)如图是用撬棒撬石头的情景，图中关于该撬棒使用时的杠杆示意图正确的是()8.(全国视野创新题推荐·2019温州)晾晒三条相同的湿毛巾，下列做法最有可能让衣架保持水平的是()9.如图所示，杠杆处于平衡状态，如果将物体A和B同时向靠近支点的方向移动相同的距离，下列判断正确的是()第9题图A.杠杆仍能平衡B.杠杆不能平衡，右端下沉C.杠杆不能平衡，左端下沉D.无法判断10.(2019南充)如图，用一个始终水平向右的力F，把杠杆OA从图示位置缓慢拉至水平的过程中，力F的大小将()第10题图A.变大B.不变C.变小D.不能确定三、作图题11.(2019岳阳)请画出图中杠杆动力F的力臂L.第11题图12.(2019甘肃省卷)如图所示是羊角锤的示意图，请画出用羊角锤撬铁钉时最小动力F1的示意图．第12题图13.(2019葫芦岛)图甲是汽车上的手动刹车装置，为防止车移动需要把刹车杆拉起．刹车杆相当于一个绕O点旋转的杠杆，其简化示意图如图乙所示，F2是杠杆受到的阻力．请在乙图中画出杠杆平衡时的阻力臂l2，作用在A点的最小动力F1及其动力臂l1.第13题图四、实验探究题14.(2019镇江改编)小飞用图甲装置来探究杠杆的平衡条件，设弹簧测力计和钩码对杠杆的拉力分别为动力F1和阻力F2，l1和l2分别表示动力臂和阻力臂．他的实验思路是：改变F2、l1和l2，测得杠杆平衡时所需的拉力F1，来寻找F1、F2、l1和l2四个物理量之间的关系．已知实验前已调节杠杆在水平位置平衡，弹簧测力计的量程为0～5N，杠杆上每一格长10cm.甲乙第14题图实验次数阻力F2/N阻力臂l2/cm动力臂l1/cm动力F1/N1433302418302.4347.5301.0(1)为便于测量力臂，弹簧测力计应沿________方向拉杠杆，并使之在________位置平衡；(2)小飞首先保持F2和l1不变而改变l2，所获得的实验数据如表格所示．第1次实验中弹簧测力计示数的放大图如图乙所示，则F1＝________N，此时杠杆的类型与________(选填“筷子”或“老虎钳”)相同；(3)为获得更多组数据，小飞继续进行(2)中实验．则为能顺利完成实验，在改变阻力臂l2时，l2应不超过________cm；完成上述实验后，小飞接下来还应进行的实验有：①保持________不变而改变F2；②保持F2和l2不变而改变l1.五、综合应用题15.(全国视野创新题推荐·2019山西)汽车超载是当前发生交通事故的重要原因之一．全国各地设置了许多超载监测站加强监管．如图所示，一辆两轴货车正在水平地面上设置的某种电子地磅秤上称重．先让货车前轮单独开上电子地磅秤，其读数为8t；前轮驶离电子地磅秤，再让后轮单独...
