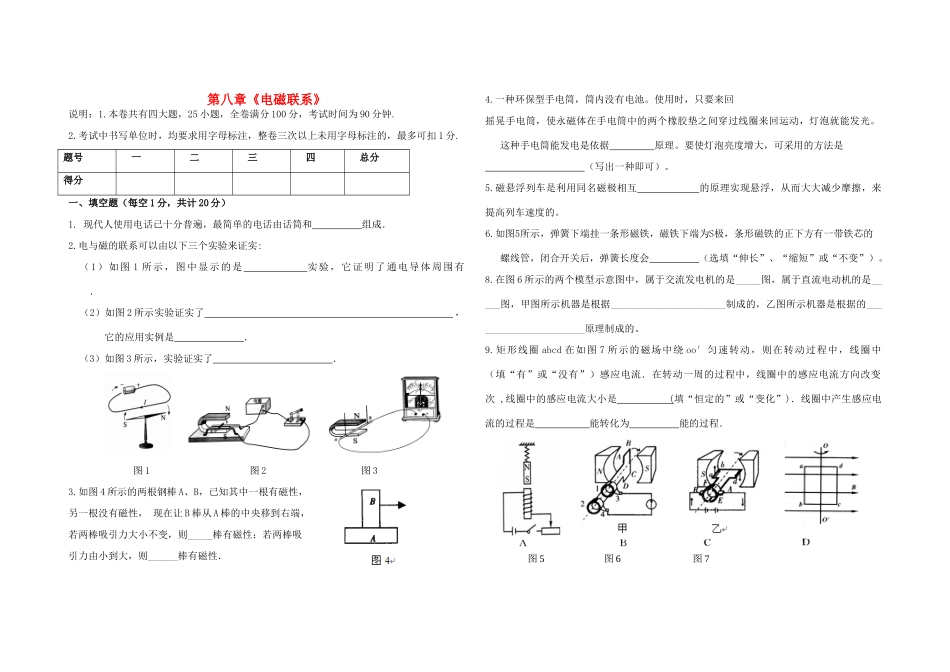

第八章《电磁联系》说明：1.本卷共有四大题，25小题，全卷满分100分，考试时间为90分钟.2.考试中书写单位时，均要求用字母标注，整卷三次以上未用字母标注的，最多可扣1分.题号一二三四总分得分一、填空题（每空1分，共计20分）1.现代人使用电话已十分普遍，最简单的电话由话筒和组成．2.电与磁的联系可以由以下三个实验来证实:（1）如图1所示，图中显示的是实验，它证明了通电导体周围有．（2）如图2所示实验证实了，它的应用实例是．（3）如图3所示，实验证实了．图1图2图33.如图4所示的两根钢棒A、B，已知其中一根有磁性，另一根没有磁性，现在让B棒从A棒的中央移到右端，若两棒吸引力大小不变，则_____棒有磁性；若两棒吸引力由小到大，则______棒有磁性．4.一种环保型手电筒，筒内没有电池。使用时，只要来回摇晃手电筒，使永磁体在手电筒中的两个橡胶垫之间穿过线圈来回运动，灯泡就能发光。这种手电筒能发电是依据原理。要使灯泡亮度增大，可采用的方法是（写出一种即可）。5.磁悬浮列车是利用同名磁极相互的原理实现悬浮，从而大大减少摩擦，来提高列车速度的。6.如图5所示，弹簧下端挂一条形磁铁，磁铁下端为S极，条形磁铁的正下方有一带铁芯的螺线管，闭合开关后，弹簧长度会（选填“伸长”、“缩短”或“不变”）。8.在图6所示的两个模型示意图中，属于交流发电机的是_____图，属于直流电动机的是_____图，甲图所示机器是根据_______________________制成的，乙图所示机器是根据的_______________________原理制成的。9.矩形线圈abcd在如图7所示的磁场中绕oo′匀速转动，则在转动过程中，线圈中（填“有”或“没有”）感应电流．在转动一周的过程中，线圈中的感应电流方向改变次,线圈中的感应电流大小是(填“恒定的”或“变化”)．线圈中产生感应电流的过程是能转化为能的过程．图5图6图7二、选择题（10－15题为单选题，每题3分；16、17题为不定项选择，选择正确每题4分，少选每题得2分，多选、错选不得分，共26分）10.下列用电器中，利用电流磁效应原理工作的是（）A.电灯B.电话C.电烙铁D.电热毯11．如图8所示的几种电磁现象中正确的是()图812.直流电动机工作时，当线圈转到平衡位置时，还会继续转过平衡位置一些，这是由于（）A.电流的作用B.磁场力的作用C.换向器的作用D.惯性的作用13.在安装直流电动机模型的实验中，安装完毕，闭合开关线圈沿顺时针方向转动，若想使线圈沿逆时针方向转动，那么（）A.减小一节电池，使通过线圈的电流减小B.把电源两极对调，改变线圈中电流的方向C.把磁铁两极对调，改变磁感线方向D.同时把电源两极.磁铁两极对调14.如图9所示，有两个线圈套在光滑的支架上，当开关S闭合后，两个线圈将（）A．因相互吸引而间距变小B.因相互排斥而间距变大C．因不发生相互作用所以间距不变D.以上二种情况都可能发生15.如图10所示的自动控制电路中，当开关s断开时，工作电路的情况是（）A.灯亮，电动机转起来，电铃响．B．灯亮，电动机转起来电铃不响．C.灯不亮，电动机不转，电铃响．D.灯亮，电动机不转，电铃响．16.下列说法中正确的是（）A.奥斯特实验说明电能生磁B.发电机工作时将电能转化为机械能C.电磁继电器是由电磁铁控制的开关D.电动机是利用电磁感应原理制成的17.关于电磁铁，下列说法正确的是（）A.电磁铁磁性强弱跟通过它的电流强弱有关B.通过电磁铁的电流方向改变，其磁性强弱也随之改变C.在同一个电磁铁中加铜芯比加铁芯磁性强D.相同形状的电磁铁的两磁性强弱跟线圈匝数有关三、作图与简答题（第18-20、22小题各6分，第21小题8分，共32分）18．如图11示，标出小磁针N极、磁感线的方向和电源的正、负极。19．根据所给出的小磁针静止时的指向，在图12中画出螺线管中导线的绕法及电源的正负极。20、将图13中的电磁铁连入你设计的电路中，（在方框内完成）要求：（1）电路能改变电磁铁的磁性强弱；（2）使小磁针静止时位置如图所示。图11图12图1321、某同学想利用电磁继电器制成一个温度自动报警器，实现对温控箱内的温度监控．用如图14所示带金属触丝的水银温度计和电磁继电器组装成自动报警器，正常情况下绿灯亮，当温控箱内温度升高到一定温...
