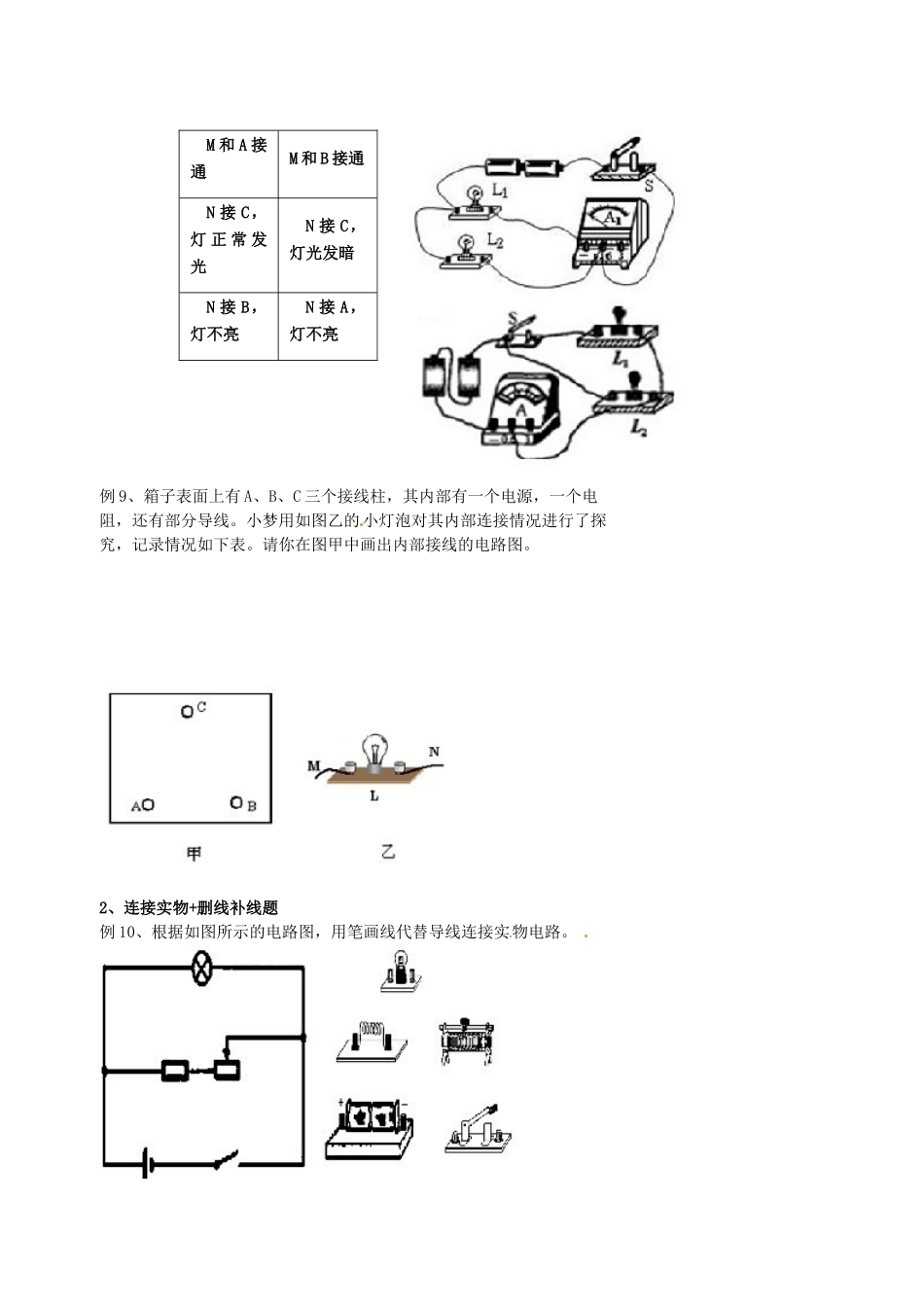

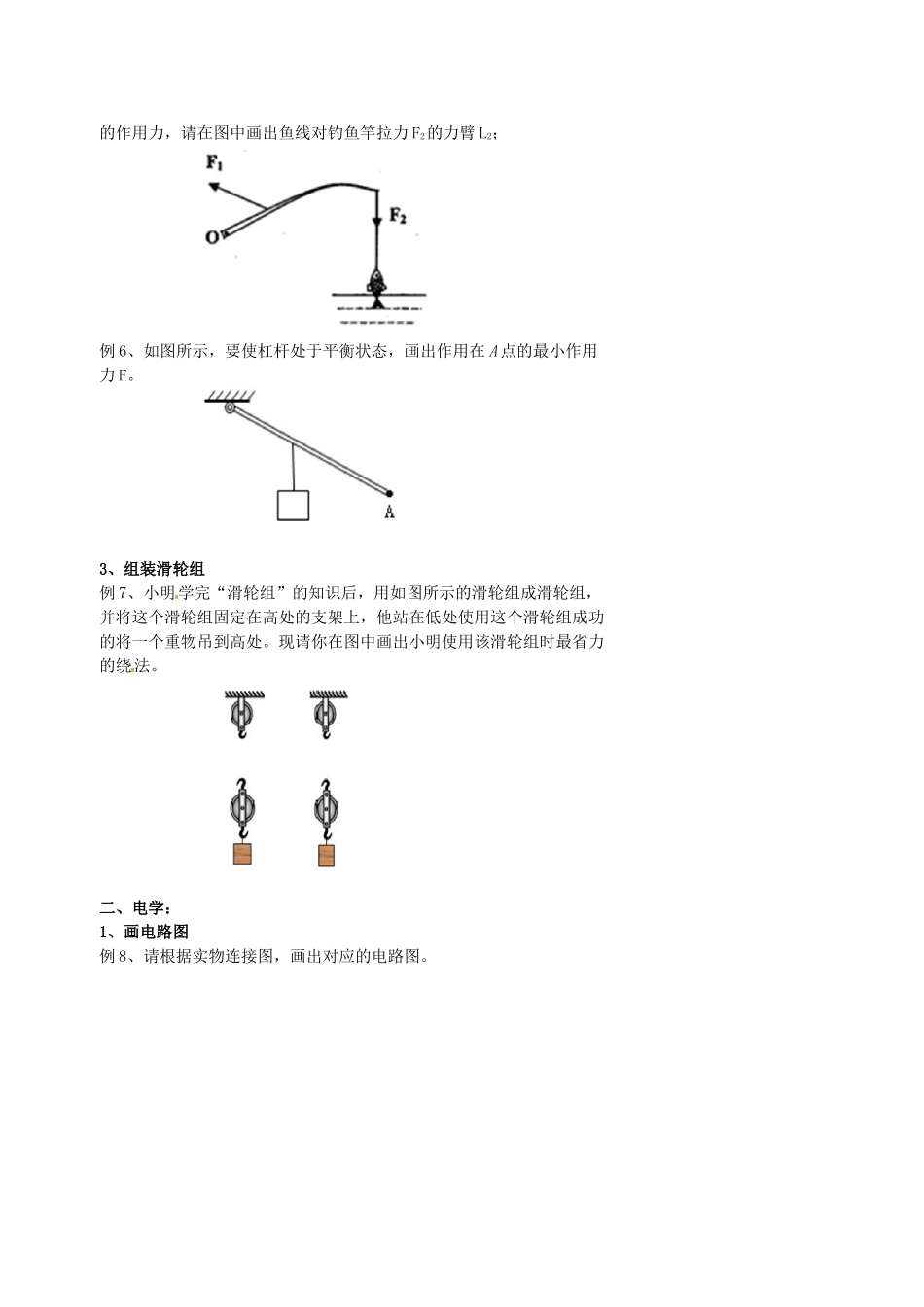

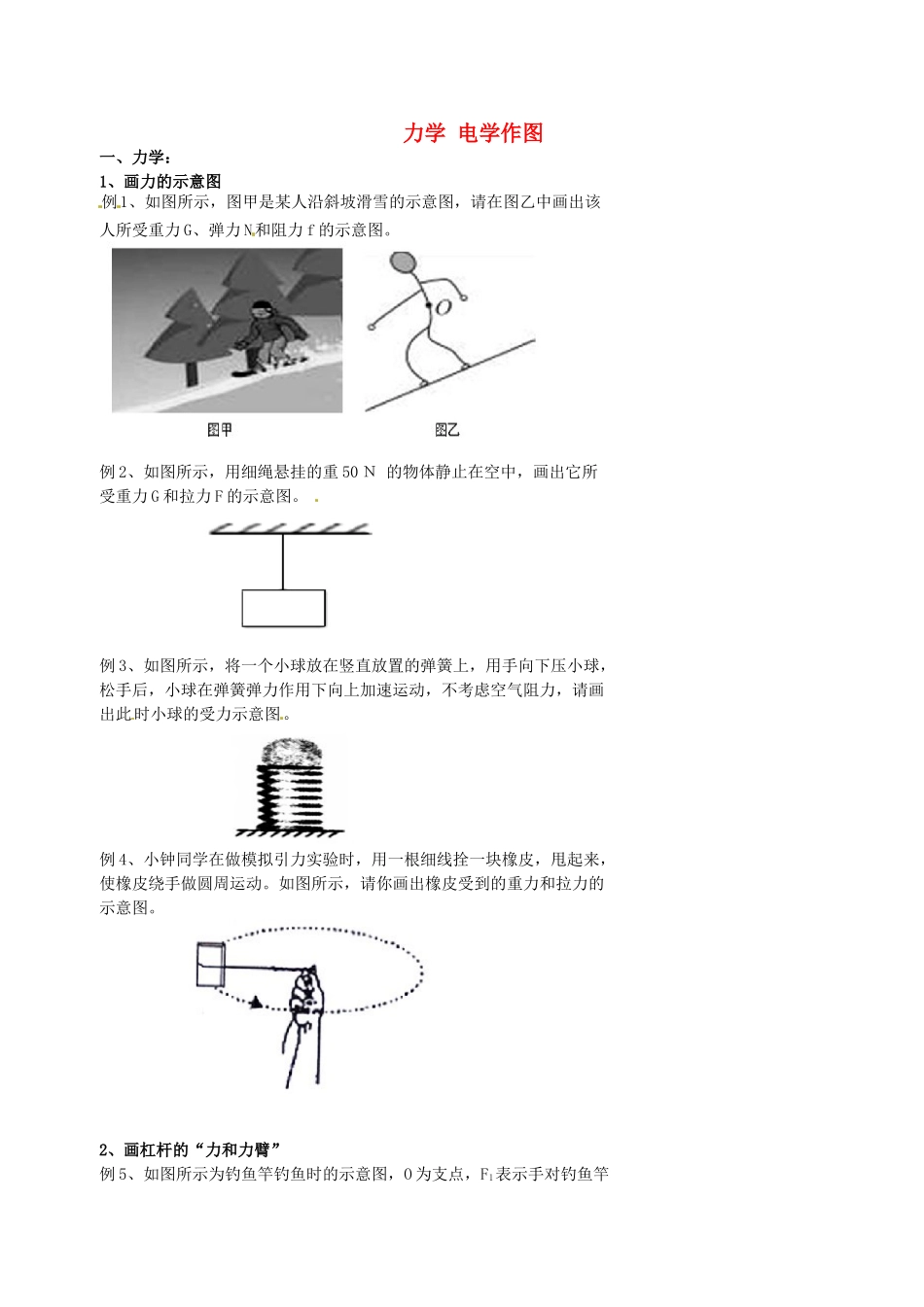

力学电学作图一、力学：1、画力的示意图例1、如图所示，图甲是某人沿斜坡滑雪的示意图，请在图乙中画出该人所受重力G、弹力N和阻力f的示意图。例2、如图所示，用细绳悬挂的重50Ｎ的物体静止在空中，画出它所受重力G和拉力F的示意图。例3、如图所示，将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球在弹簧弹力作用下向上加速运动，不考虑空气阻力，请画出此时小球的受力示意图。例4、小钟同学在做模拟引力实验时，用一根细线拴一块橡皮，甩起来，使橡皮绕手做圆周运动。如图所示，请你画出橡皮受到的重力和拉力的示意图。2、画杠杆的“力和力臂”例5、如图所示为钓鱼竿钓鱼时的示意图，O为支点，F1表示手对钓鱼竿的作用力，请在图中画出鱼线对钓鱼竿拉力F2的力臂L2；例6、如图所示，要使杠杆处于平衡状态，画出作用在A点的最小作用力F。3、组装滑轮组例7、小明学完“滑轮组”的知识后，用如图所示的滑轮组成滑轮组，并将这个滑轮组固定在高处的支架上，他站在低处使用这个滑轮组成功的将一个重物吊到高处。现请你在图中画出小明使用该滑轮组时最省力的绕法。二、电学：1、画电路图例8、请根据实物连接图，画出对应的电路图。例9、箱子表面上有A、B、C三个接线柱，其内部有一个电源，一个电阻，还有部分导线。小梦用如图乙的小灯泡对其内部连接情况进行了探究，记录情况如下表。请你在图甲中画出内部接线的电路图。2、连接实物+删线补线题例10、根据如图所示的电路图，用笔画线代替导线连接实物电路。M和A接通M和B接通N接C，灯正常发光N接C，灯光发暗N接B，灯不亮N接A，灯不亮例11、小明想利用一块电流表和阻值已知的电阻R0测量未知电阻RX的阻值。小明选择了满足这个实验要求的实验器材，并连接了部分实验电路，如图所示。（1）为了测出电阻RX的阻值，请你只添加两根导线完成下图所示的实验电路的连接。（2）只闭合开关S1，电流表的示数用I1表示；开关S1、S2都闭合时，电流表的示数用I2表示。请你用I1、I2和R0表示RX。RX=。例12、小伟连接两灯并联电路的情况如下图所示。当他“试触”时，发现电压表的指针不动、电流表的指针很快向右偏转，两灯都不发光。小敏指出他在电路连接中有错误。若闭合开关S，可能造成的后果是；现在请你只改接图21电路中的一根导线，使电路连接完全正确。（在错接的导线上画×，然后画出正确的接线位置）3、电磁学部分例13、球周围存在着磁场——地磁场，请在图中画出地磁场的磁感线的方向。例14、如图所示，根据小磁针静止时的位置，和电源的正负极。画出螺线管上的绕线。（绕线画3至5圈）例15、如图丙所示，为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体A右端的磁极和电磁铁电源的“+”、“-”极。
