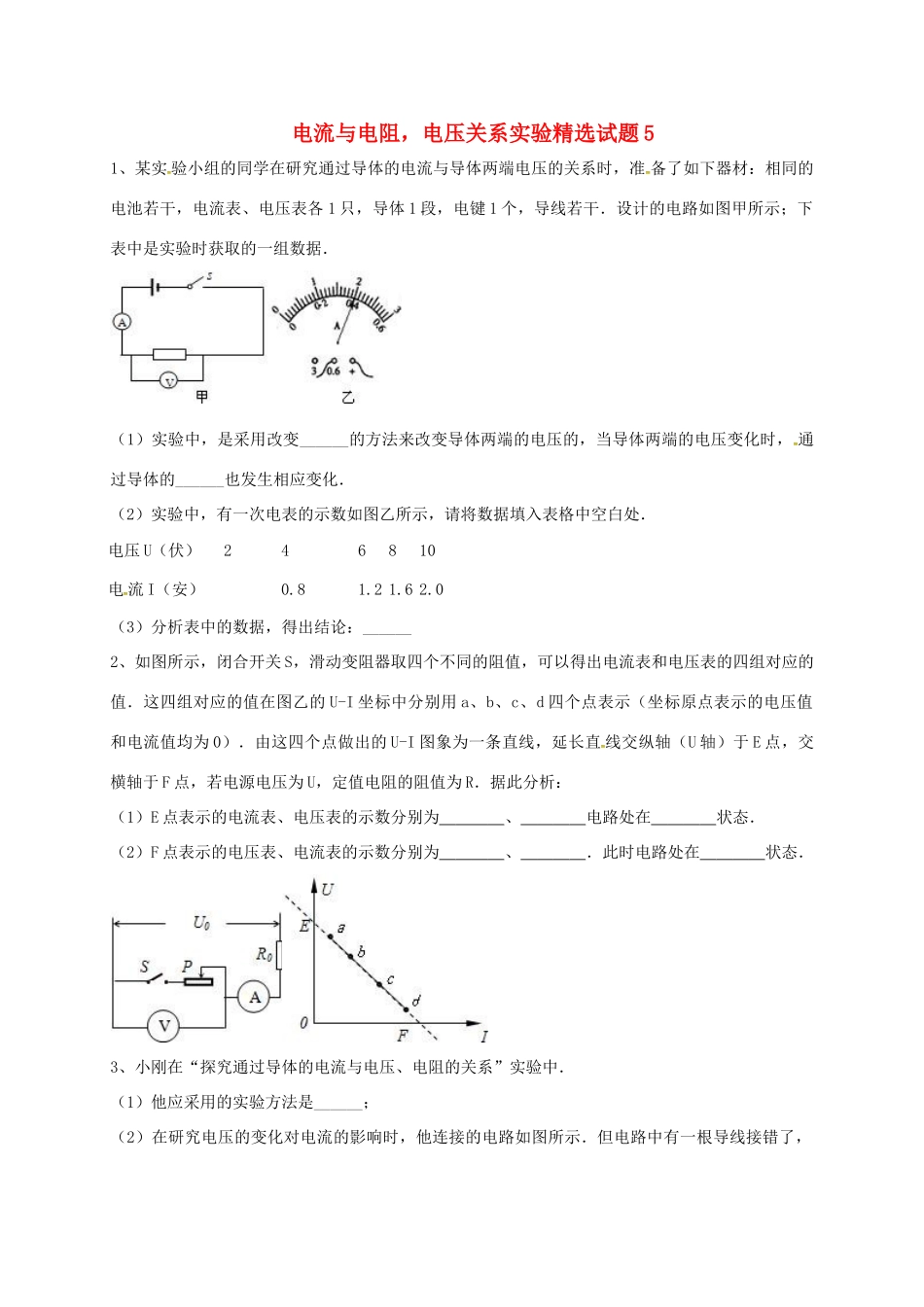

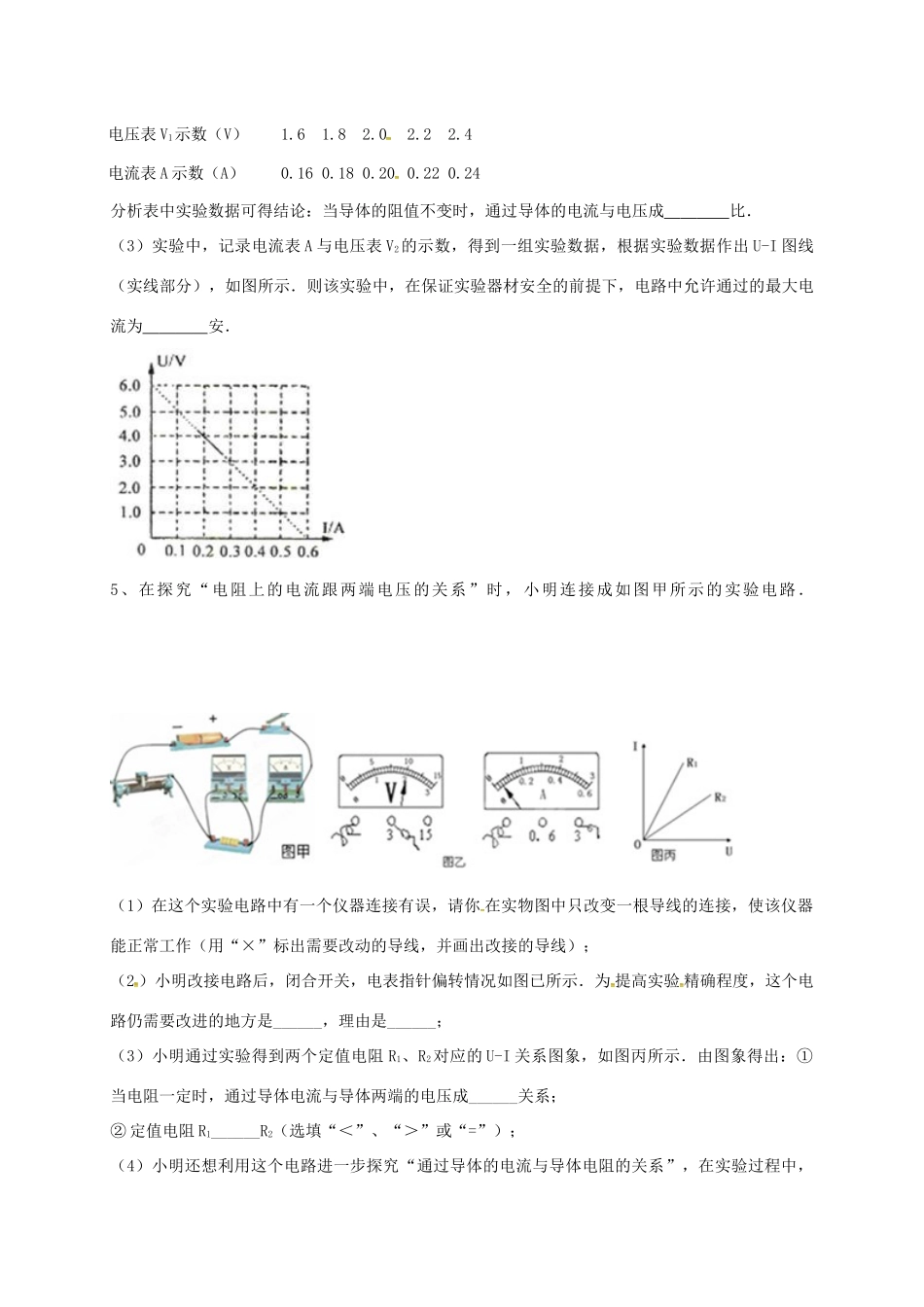

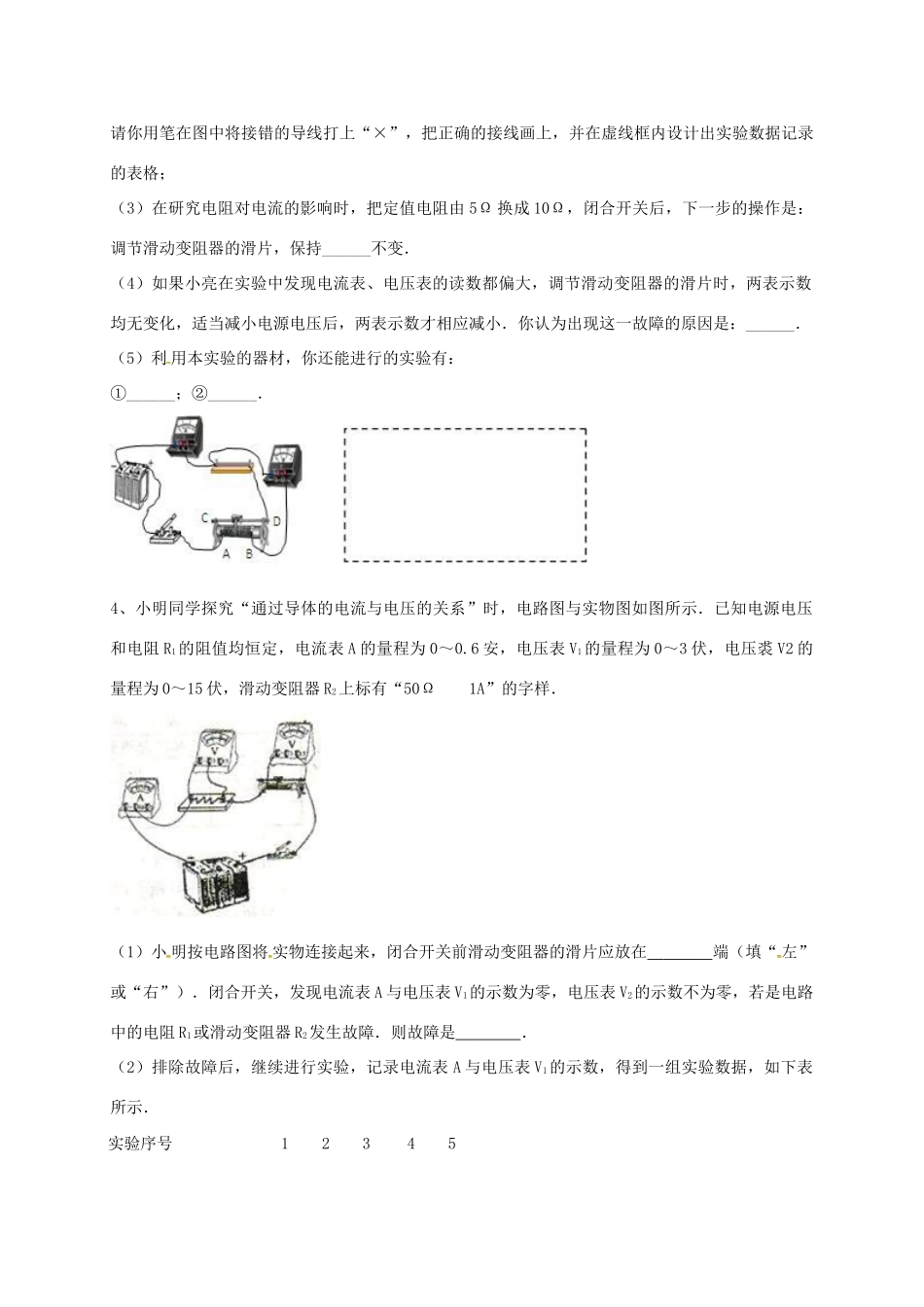

电流与电阻，电压关系实验精选试题51、某实验小组的同学在研究通过导体的电流与导体两端电压的关系时，准备了如下器材：相同的电池若干，电流表、电压表各1只，导体1段，电键1个，导线若干．设计的电路如图甲所示；下表中是实验时获取的一组数据．（1）实验中，是采用改变______的方法来改变导体两端的电压的，当导体两端的电压变化时，通过导体的______也发生相应变化．（2）实验中，有一次电表的示数如图乙所示，请将数据填入表格中空白处．电压U（伏）246810电流I（安）0.81.21.62.0（3）分析表中的数据，得出结论：______2、如图所示，闭合开关S，滑动变阻器取四个不同的阻值，可以得出电流表和电压表的四组对应的值．这四组对应的值在图乙的U-I坐标中分别用a、b、c、d四个点表示（坐标原点表示的电压值和电流值均为0）．由这四个点做出的U-I图象为一条直线，延长直线交纵轴（U轴）于E点，交横轴于F点，若电源电压为U，定值电阻的阻值为R．据此分析：（1）E点表示的电流表、电压表的示数分别为、电路处在状态．（2）F点表示的电压表、电流表的示数分别为、．此时电路处在状态．3、小刚在“探究通过导体的电流与电压、电阻的关系”实验中．（1）他应采用的实验方法是______；（2）在研究电压的变化对电流的影响时，他连接的电路如图所示．但电路中有一根导线接错了，请你用笔在图中将接错的导线打上“×”，把正确的接线画上，并在虚线框内设计出实验数据记录的表格；（3）在研究电阻对电流的影响时，把定值电阻由5Ω换成10Ω，闭合开关后，下一步的操作是：调节滑动变阻器的滑片，保持______不变．（4）如果小亮在实验中发现电流表、电压表的读数都偏大，调节滑动变阻器的滑片时，两表示数均无变化，适当减小电源电压后，两表示数才相应减小．你认为出现这一故障的原因是：______．（5）利用本实验的器材，你还能进行的实验有：①______；②______．4、小明同学探究“通过导体的电流与电压的关系”时，电路图与实物图如图所示．已知电源电压和电阻R1的阻值均恒定，电流表A的量程为0～0.6安，电压表V1的量程为0～3伏，电压裘V2的量程为0～15伏，滑动变阻器R2上标有“50Ω1A”的字样．（1）小明按电路图将实物连接起来，闭合开关前滑动变阻器的滑片应放在端（填“左”或“右”）．闭合开关，发现电流表A与电压表V1的示数为零，电压表V2的示数不为零，若是电路中的电阻R1或滑动变阻器R2发生故障．则故障是．（2）排除故障后，继续进行实验，记录电流表A与电压表V1的示数，得到一组实验数据，如下表所示．实验序号12345电压表V1示数（V）1.61.82.02.22.4电流表A示数（A）0.160.180.200.220.24分析表中实验数据可得结论：当导体的阻值不变时，通过导体的电流与电压成比．（3）实验中，记录电流表A与电压表V2的示数，得到一组实验数据，根据实验数据作出U-I图线（实线部分），如图所示．则该实验中，在保证实验器材安全的前提下，电路中允许通过的最大电流为安．5、在探究“电阻上的电流跟两端电压的关系”时，小明连接成如图甲所示的实验电路．（1）在这个实验电路中有一个仪器连接有误，请你在实物图中只改变一根导线的连接，使该仪器能正常工作（用“×”标出需要改动的导线，并画出改接的导线）；（2）小明改接电路后，闭合开关，电表指针偏转情况如图已所示．为提高实验精确程度，这个电路仍需要改进的地方是______，理由是______；（3）小明通过实验得到两个定值电阻R1、R2对应的U-I关系图象，如图丙所示．由图象得出：①当电阻一定时，通过导体电流与导体两端的电压成______关系；②定值电阻R1______R2（选填“＜”、“＞”或“=”）；（4）小明还想利用这个电路进一步探究“通过导体的电流与导体电阻的关系”，在实验过程中，小明先后用5Ω，10Ω，15Ω的电阻替换原来的定值电阻R，每次替换后闭合开关，应调节______，使______保持不变，然后再记录电流表的示数．
