吉林省吉林市中考物理综合复习 电流与电阻，电压关系实验精选试卷7 新人教版试卷VIP免费

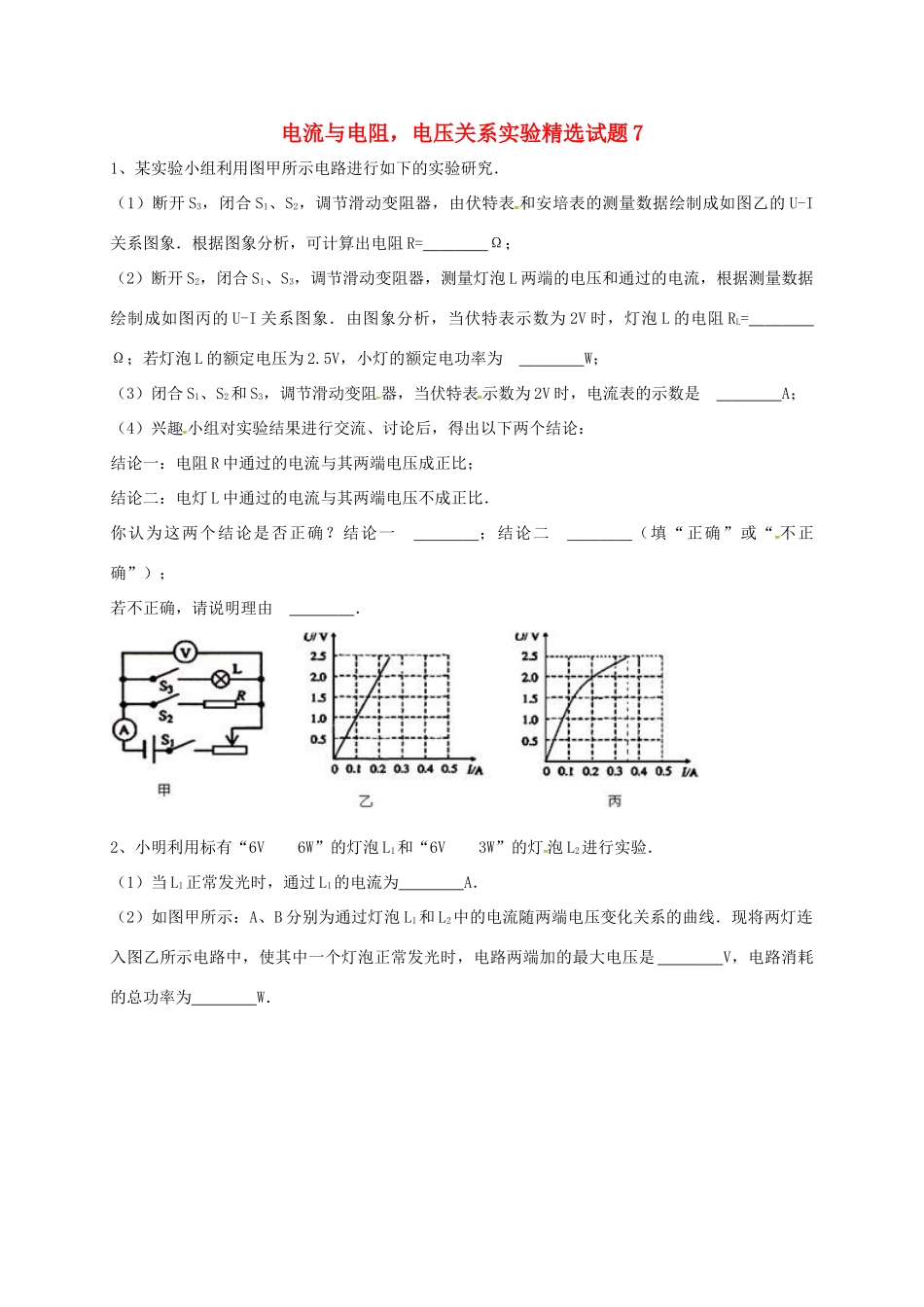

电流与电阻，电压关系实验精选试题71、某实验小组利用图甲所示电路进行如下的实验研究．（1）断开S3，闭合S1、S2，调节滑动变阻器，由伏特表和安培表的测量数据绘制成如图乙的U-I关系图象．根据图象分析，可计算出电阻R=Ω；（2）断开S2，闭合S1、S3，调节滑动变阻器，测量灯泡L两端的电压和通过的电流，根据测量数据绘制成如图丙的U-I关系图象．由图象分析，当伏特表示数为2V时，灯泡L的电阻RL=Ω；若灯泡L的额定电压为2.5V，小灯的额定电功率为W；（3）闭合S1、S2和S3，调节滑动变阻器，当伏特表示数为2V时，电流表的示数是A；（4）兴趣小组对实验结果进行交流、讨论后，得出以下两个结论：结论一：电阻R中通过的电流与其两端电压成正比；结论二：电灯L中通过的电流与其两端电压不成正比．你认为这两个结论是否正确？结论一；结论二（填“正确”或“不正确”）；若不正确，请说明理由．2、小明利用标有“6V6W”的灯泡L1和“6V3W”的灯泡L2进行实验．（1）当L1正常发光时，通过L1的电流为A．（2）如图甲所示：A、B分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线．现将两灯连入图乙所示电路中，使其中一个灯泡正常发光时，电路两端加的最大电压是V，电路消耗的总功率为W．3、灯泡A和B的额定电压均为6V，小明同学通过实验测得它们的电流随电压变化的曲线如图所示（）A．当A、B串连接入电路，逐渐增大电源电压，A灯先烧坏B．当A、B串连接入电路，逐渐增大电源电压，B灯先烧坏C．当A、B串连接入电路，逐渐增大电源电压，A灯先烧坏D．当A、B串连接入电路，逐渐增大电源电压，B灯先烧坏4、为了研究导体的某种性质，某小组分别用甲、乙两个导体进行了实验，记录的有关数据如表一、表二所示．（1）分析比较表一（或表二）中第一行和第二行的数据及相关条件，可得出的初步结论是：______．（2）分析比较表一和表二中______的数据及相关条件，可得出的初步结论是：当电压相同时，通过不同导体的电流不同．（3）小组中甲、乙两位同学进一步综合分析比较了表一和表二的数据及相关条件，甲同学认为：导体两端的电压与通过导体的电流的比值反映了导体的某种电学性质；乙同学认为：分析比较表一中的第二列与表二中的第三列数据可知，不同导体，在不同的电压下通过的电流可以相同，所以导体的某种电学性质与电压大小有关，与导体无关．请你判断：甲同学的结论______，乙同学的结论______．（均选填“错误”、“合理但不完整”或“合理且完整”）．5、在探究“通电电阻的电流与电压的关系”时，同学们进行了下列实验．（1）请你根据图所示的实验电路图，用笔划线代替导线将图的实验电路连接完整．（2）闭合开关前，滑动变阻器的滑片P应处于______．闭合开关，移动滑片P，电压表的示数变______，电流表的示数变______．（3）当滑片P移到某一位置时，电压表和电流表的示数分别如图所示，则电压表的读数为______V，电流表的读数为______A．（4）移动滑片P，读取了多组电压值和电流值，分析实验数据得出，通过定值电阻的电流与其两端电压成正比．实验中滑动变阻器的作用是______（写出一条即可）．
